Summary of Contents for Raptor ODIN

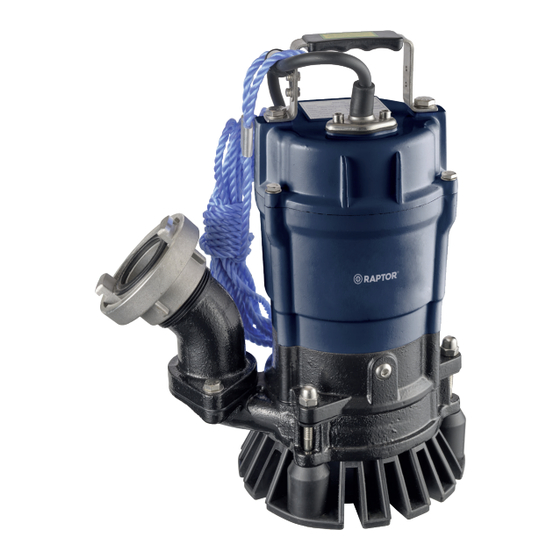

- Page 1 Prod. No. 9779142 CONTRACTOR PUMP ODIN Entreprenørpumpe Odin raptor-products.com...
- Page 2 14. The pump must be supplied through a residual current device (RCD) having a rated residual operating current not exceeding 30mA. Ensure that the power supply and plug is correctly earthed before use. 15. To unplug, pull on the plug, never on the cable. CONTRACTOR PUMP ODIN...
- Page 3 Max. Diameter of solids Not bigger than 7mm Insulation Class Technical data Voltage: 230V / 50Hz Power: 500W Motor: 0,4kW / 0,5 Hk Protection Class: IP68 Outlet: 50mm (2”) Max flow: 210 l/m Max lift height: 12 meters Weight: 10kg raptor-products.com...
-
Page 4: Installation
For electrical and model details see the pump name plate or rating label. Never use the electrical cable to lift or transport the pump, only use the handle on top Skanderborgvej 277 | DK-8260 Viby J | CVR 55828415 | raptor-products.info of the pump to lift the pump. - Page 5 8. Moving the pump If the pump must be removed from the pit, use the nylon rope or stainless cable used to install it to lift it. Do not use the power cable or float switch to lift the pump. raptor-products.com...
-
Page 6: Troubleshooting
When the pump shuts off, water in the dis- Fit a non-return valve at the pump Pump runs charge line is running discharge so that water cannot intermittently back into the pit, lifting return to the pit the float switch CONTRACTOR PUMP ODIN... -
Page 7: Correct Disposal Of This Product
To return your used device, please use the return and collection systems or contact the retailer where the product was purchased. They can take this product for environmentally safe recycling. raptor-products.com... - Page 8 14. Pumpen skal forsynes via en fejlstrømsafbryder (RCD) med en nominel fejlstrøm, der ikke overstiger 30 mA. Sørg for, at strømforsyningen og stikket er korrekt jordet før brug. 15. Træk i stikket for at trække stikket ud, aldrig i kablet. ENTREPRENØRPUMPE ODIN...
- Page 9 Maks. Diameteren af de faste stoffer Ikke større end 7 mm Isoleringsklasse Tekniske data Spænding: 230V / 50Hz Effekt: 500W Motor: 0,4kW / 0,5Hk Beskyttelsesklasse: IP68 Udtag: 50 mm (2“) Maks. flow: 210 l/m Maks. løftehøjde: 12 meter Vægt: 10 kg raptor-products.com...
- Page 10 Se pumpens typeskilt eller mærkat for oplysninger om el og model. Brug aldrig det strømførende kabel til at løfte eller transportere pumpen, brug kun Skanderborgvej 277 | DK-8260 Viby J | CVR 55828415 | raptor-products.info håndtaget på toppen af pumpen til at løfte den.
- Page 11 8. Flytning af pumpen Hvis pumpen skal fjernes fra brønden, skal du bruge det nylonreb eller rustfri kabel, der blev brugt til at installere den, og løfte den. Brug ikke strømkablet eller flyde- kontakten til at løfte pumpen. raptor-products.com...
- Page 12 Sørg for, at grænseværdierne for vand- og nulstilles høj temperaturen overholdes Når pumpen slukker, Monter en kontraventil ved pumpens Pumpen kører med løber vandet i udløbsrøret udløb, så vandet ikke kan vende tilbage afbrydelser tilbage i brønden og til brønden løfter flydekontakten ENTREPRENØRPUMPE ODIN...
- Page 13 Det brugte apparat kan returneres via retur- og indsamlingssystemet eller ved at kontakte forhandleren, hvor produktet er købt. De kan sikre, at produktet genbruges miljømæssigt forsvarligt. raptor-products.com...
- Page 14 EN 60335-2-41 EN 62233 EN 61000-6 under særlig henvisning til at den komplette installation hvor RAPTOR pumperne monteres, er i overensstemmelse med disse af Rådets direktiver om indbyrdes tilnærmelse til eu-medlemslandenes lovgivning. Aarhus, Denmark, September 2023 Person authorized to compile the technical file and making this declaration: Signature - Underskriver - Signatur - Undertecknat - Allekirjoitus: Jørgen Holmgaard, CEO, Group Souurcing...
- Page 16 STARK Group A/S. Alle rettigheter reservert. RAPTOR är ett varumärke som ägs av STARK Group A/S © 2004 STARK Group A/S. Ingen del av denna driftinstruktion får reproduseres i någon form eller på något sätt utan skriftligt medgivande från STARK Group A/S.
