DekoLight 843514 Quick Manual

Rf wall remote control suitable for up to 8 zones single/cct/rgb/rgbw/rgb+cct
Hide thumbs
1
2
3
4
5
6
7
8
9

Advertisement

Table of Contents

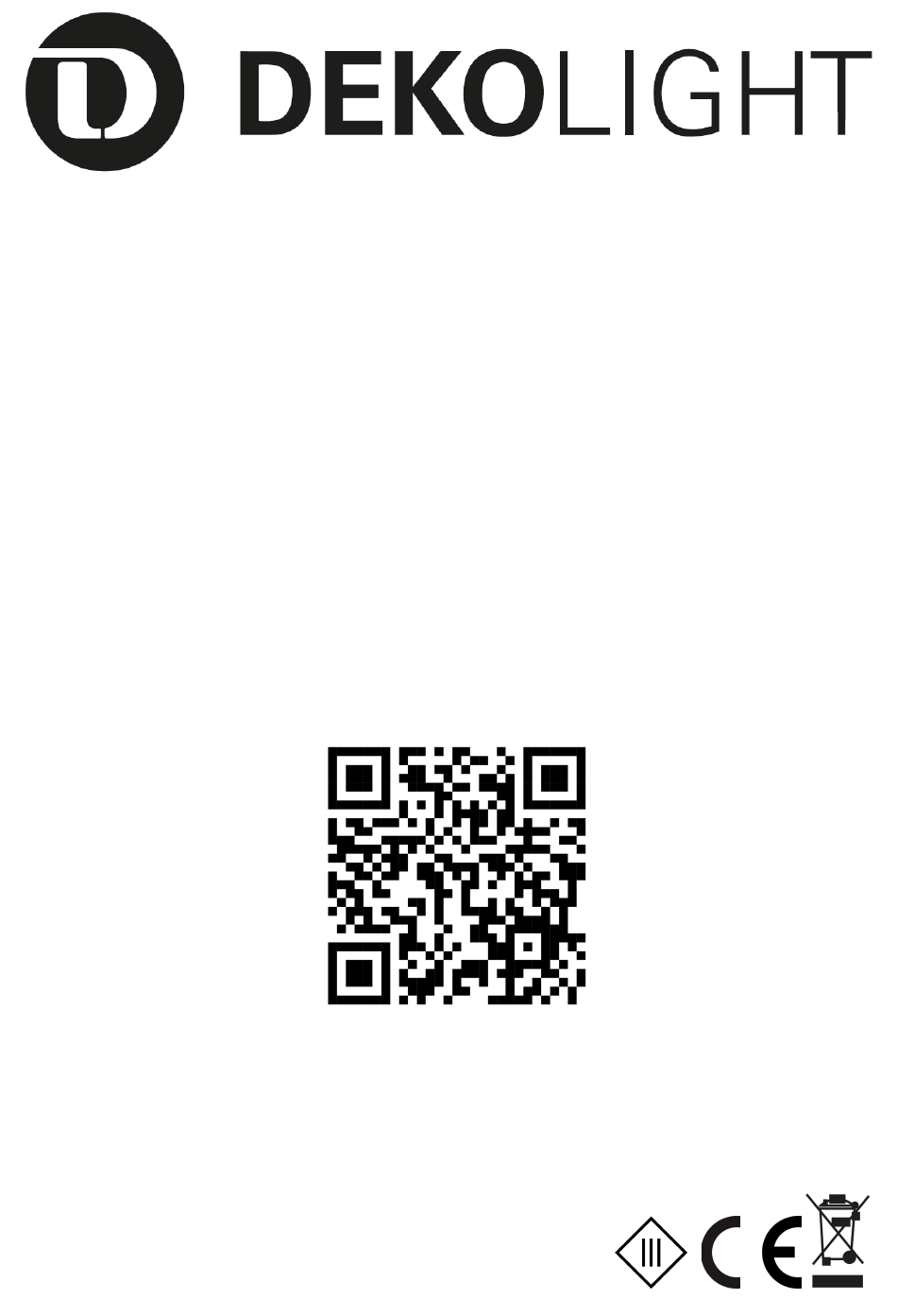

Elektronik-Vertriebs GmbH, Auf der Hub 2, D-76307 Karlsbad
KURZANLEITUNG / QUICK-MANUAL
Artikel-Nr./Item-No.: 843514
RF 2.4GHz, IP20, SKIII
RF-Wandfernbedienung geeignet für bis zu 8 Zonen
Single/CCT/RGB/RGBW/RGB+CCT
RF wall remote control suitable for up to 8 zones Single/
CCT/RGB/RGBW/RGB+CCT
VOLLSTÄNDIGE ANLEITUNG / FULL-MANUAL:
DEKOLIGHT Elektronik-Vertriebs GmbH
Auf der Hub 2, D-76307 Ka Karlsbad
www.deko-light.com
deko@deko-light.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 843514 and is the answer not in the manual?

Questions and answers

Summary of Contents for DekoLight 843514

  • Page 1 Elektronik-Vertriebs GmbH, Auf der Hub 2, D-76307 Karlsbad KURZANLEITUNG / QUICK-MANUAL Artikel-Nr./Item-No.: 843514 RF 2.4GHz, IP20, SKIII RF-Wandfernbedienung geeignet für bis zu 8 Zonen Single/CCT/RGB/RGBW/RGB+CCT RF wall remote control suitable for up to 8 zones Single/ CCT/RGB/RGBW/RGB+CCT VOLLSTÄNDIGE ANLEITUNG / FULL-MANUAL:...

  • Page 2: Einlegen Der Batterien

    Produkt-Eigenschaften / Product-Features: Dieses Produkt arbeitet mit 2,4 GHz und kann für bis zu 8 unter- schiedliche Zonen Helligkeit, ggf. Farbe, Farbtemperatur und Sättigung sowie Autoprogramme RF-smart Leuchten steuern. This product works with 2.4 GHz and can control brightness, if necessary color, color temperature and saturation as well as auto programs of RF-smart lights for up to 8 differently controllable zones.

  • Page 3: Montage / Installation

    Montage / Installation: Montieren Sie die Grundplatte an einem möglichst trock- enen Platz mittels Schrauben oder Klebepads (nicht im Lieferumfang) Bitte prüfen Sie vor Montage die Reich- weite. / Mount the base plate in a place that is as dry as possible using screws...
  • Page 4 Schaltflächen-Übersicht: Einstellen der Farbe (RGB) Einstellen der Helligkeit (1-100%) Im CCT/WW-CW Modus: Farbtemperatur einstellen Im RGB-Modus: Farbsättigung einstellen Einstellen des Weißlichtmodus Aufrufen/Auswählen der Automatikprogramme Geschwindigkeit Automatikprogramme "langsamer" Geschwindigkeit Automatikprogramme "schneller" Alle Zonen (1-8) gleichzeitig auswählen 1-8: gewählte Zone einzeln auswählen ON: vorher angewählte Zone einschalten OFF: vorher angewählte Zone ausschalten nach Betätigung werden nach 60 Sekunden alle...

  • Page 5: Button Overview

    Button overview: Setting the color (RGB) Setting the Brightness (1-100%) In CCT/WW-CW mode: Setting color temperature In RGB-mode: FSetting saturation Setting the white-light-mode Select the automatic programs Slow the speed from the automatic programs Accelerate the speed from the automatic programs Select all zones (1-8) at once 1-8: Select zone individually ON: switch on previously selected zone...

  • Page 6: Bedienung

    Bedienung: Auswahl der gewünschten Zone: Wählen Sie zuerst die Zone aus, die Sie einstellen möchten (Zone 1-8 jeweils separat oder mit der Zone "ALL" alle 8 Zonen gemeinsam) Zone(n) Ein-/Ausschalten: Mit "ON/OFF" können Sie die zuvor ausgewählte Zone schalten Helligkeit / Farbtemperatur bzw. Sättigung / Farbe: Tippen Sie auf den jeweiligen berührungsempfindlichen Schieberegler und wählen sie die gewünschte Einstellung aus.
  • Page 7 Fernbedienung verbinden / Link Remote-Con. Damit Sie ein RF-smart Licht steuern können, muss dies zuerst mit der Fernbedienung gekoppelt (verbunden) werden / You can control lights after linking remote-control with them. 1.RF-Lernmodus aktivieren / activate Link-Mode: Möglichkeit 1: Drücken Sie kurz die Taste "SET" Dimmer (Kontrollleuchte blinkt)
  • Page 8 Fernbedienung trennen / Unlink Remote-Con. Wenn Sie ein bereits verbundenes RF-smart Licht von der Fernbedie- nung trennen möchten, gehen Sie wie folgt vor/ If you want to unlink an connected RF-smart light from remote-control, proceed as follows. 1.RF-Lernmodus aktivieren / activate Link-Mode: Möglichkeit 1: Drücken Sie kurz die Taste "SET"...

  • Page 9: Vereinfachte Eu-Konformitätserklärung

    Directive 2014/53/EU. The full text of the EU declaration of conformity can be found on the following website: https://www.oxomi.com/p/3000483/eukonformitaetserklaerungen DEKOLIGHT Elektronik-Vertriebs GmbH 18.03.2024 Auf der Hub 2, D-76307 Ka Karlsbad www.deko-light.com...
