- Page 1 MONTAGEANLEITUNG Brooklyn Regal TEILELISTE Fußblende (optional) Säule 135cm Säule 30cm Fußteil Rückwand Regal Träger Fuss Fachboden Fachboden Abdeckung (optional) 1 / 10...
- Page 2 MONTAGEVERFAHREN 1. Montage der Säule und der Fußteile 2. Montage der Rückwand 2 / 10...
- Page 3 MONTAGEVERFAHREN 3. Montage der Fußblende (optional) 4. Montage der Fuss Fachböden 3 / 10...
- Page 4 MONTAGEVERFAHREN 5. Montage der Träger und Fachböden. 6. Montage der Abdeckung (optional) 4 / 10...
- Page 5 MONTAGEVERFAHREN 7. Zusätzliche Einheit Diese Säule wird von beiden Einheiten geteilt. 5 / 10...

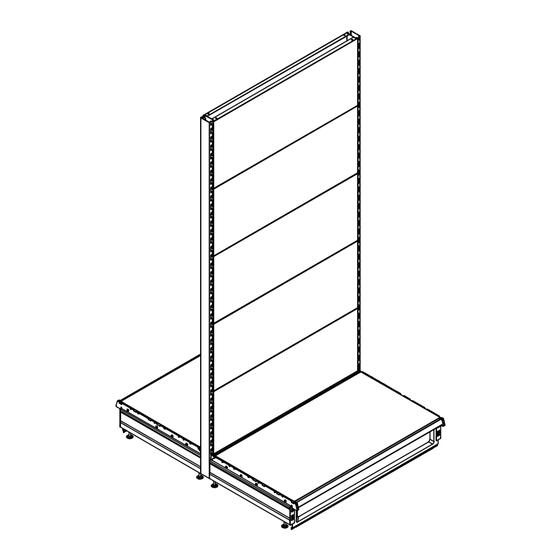

- Page 6 ASSEMBLY INSTRUCTION Brooklyn Shelf PART LIST Kick plate (optional) Upright 135cm Upright extensors 30cm Base leg Back panel Bracket Base shelf Shelf Top cover (optional) 6 / 10...
- Page 7 ASSEMBLY PROCEDURES 1. Assemble the upright & base legs. 2. Assemble the back panel. 7 / 10...
- Page 8 ASSEMBLY PROCEDURE 3. Assemble the kick plate (optional). 4. Assembly the base shelf. 8 / 10...
- Page 9 ASSEMBLY PROCEDURE 5. Assemble the brackets & shelves. 6. Assemble the top cover (optional). 9 / 10...
- Page 10 ASSEMBLY PROCEDURES 7. Addon unit. This upright is shared by both units. 10 / 10...
