KCT21-WIFI (0769024)
Termostato Wi-Fi
PRECAUCIÓN:
1. Apague todos los dispositivos eléctricos (por
ejemplo, calentador) que estén conectados a
la unidad antes de la instalación o el
mantenimiento.
2. El instalador debe ser personal de servicio
cualificado.
3. Desconecte la fuente de alimentación antes
del mantenimiento.
4. Debe montarse en un lugar interior limpio y
seco.
5. No exponga esta unidad a la humedad.
6. No exponga esta unidad a inmersiones o
salpicaduras.
Introducción
El KCT21-WIFI es un termostato que controla el
encendido o apagado de la calefacción / aire
acondicionado para mantener la temperatura del al
nivel deseado.
Cuando se utiliza el modo de calefacción, se puede
seleccionar el sensor interno, el sensor del suelo o el
sensor combinado.
Cuando se selecciona el modo frío, solo se utiliza el
sensor interno.
Lista de características
➢
Tensión de suministro: 230VAC
➢
Visualización de temperatura en º C o º F
➢
50  C
Rango de temperatura medible: 0
➢ -
Selección de calor / frío
➢
Control adaptativo
➢
7 días / 5 + 1 + 1 días, programa de 1 día, sin
programa.
➢
EEPROM almacena todas las configuraciones
➢
Rango de control ajustable
➢
Protección de ciclo corto para compresor

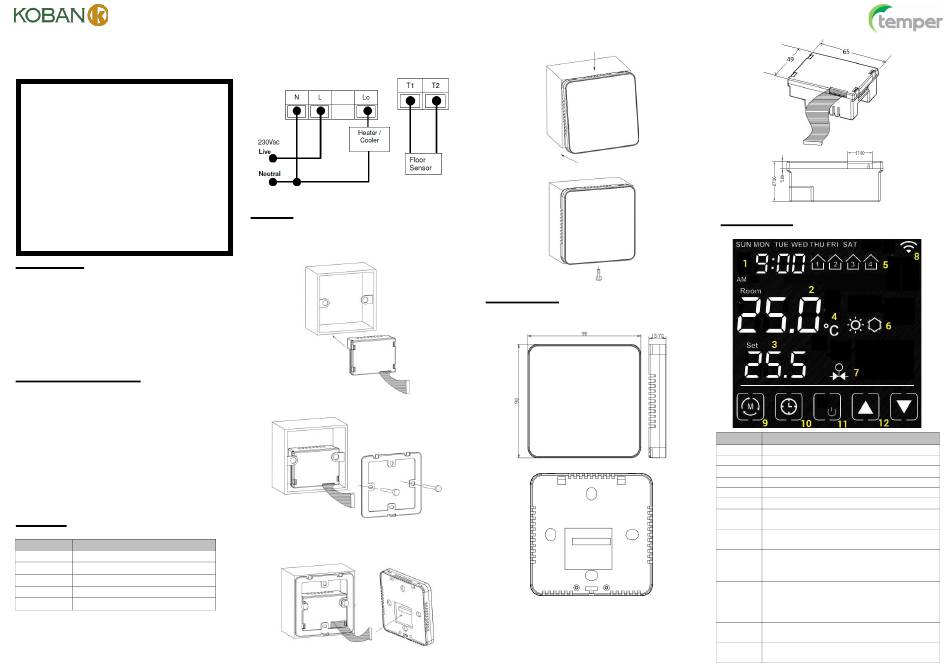

Cableado
Dispositivo
Terminales
L 230VAC en vivo
N
230VAC neutro
LO Calentador / Enfriador
T1 Sensor de suelo 1
T2
Sensor de suelo 2
Vuelva a colocar todos los cables en la pared de
para evitar que se queden atrapados. No utilice
conductos o cables metálicos provistos con cubiertas
metálicas.
Se recomienda instalar un fusible o dispositivo de
protección en e l circuito.
Montaje
1. Coloque la unidad de relé dentro de la caja d el
termostato , con la parte posterior de l relé hacia
afuera.
2. Instale el soporte de metal
3. Conecte la unidad frontal a la unidad de relé
mediante los cables.
4. Encaje el frente en el soporte de metal, usando el
borde superior como pivote.
5. Finalmente, asegure el termostato con un tornillo.
Dimensiones (mm)
Unidad frontal
Unidad de relé
LCD e iconos
Artículo Sentido
Tiempo
1
2
Temperatura ambiente
3 Punto de ajuste actual
4 Unidad de temperatura
Programa actual
5
6 Modo calor / frío
7
La salida está encendida (cuando
aparece)
8 Wi - Fi (aparece cuando está conectado a
Internet)
9 Tecla de modo: p ulse y mantenga
presionada para acceder
configuración interna
10
Tecla de reloj: Presiónela brevemente
para configurar el reloj.
Pulse y mantenga presionado para
programar el horario
11 Tecla de encendido / apagado: enc iende
/ apaga el termostato
12
Tecla arriba / a bajo: Ajuste los valores de
la configuración
a la
