Summary of Contents for basIP SH-45E

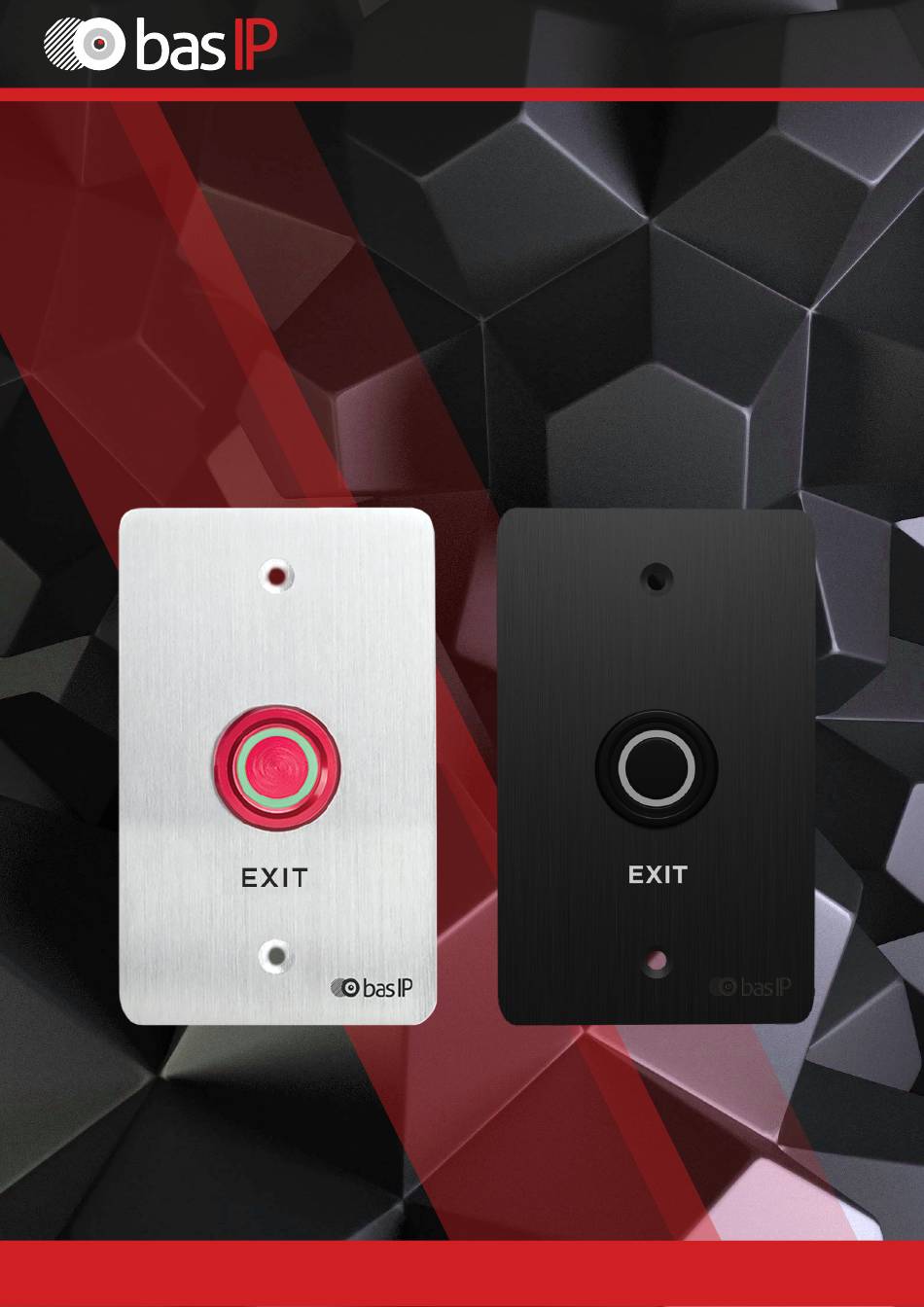

- Page 1 USER MANUAL SH-45E/R EXIT BUTTON...
-
Page 2: Main Feature
And another feature of the SH-45E exit button is its lifecycle, which consists of 50 million clicks. In addition, the SH-45E has a degree of protection IP68 and can work in all weather conditions. -
Page 3: Electrical Connection
After verifying the device's completeness, you can switch to the exit button connection. IMPORTANT It is strictly forbidden to supply more than + 12.1V to the SH-45E button. It is not allowed to exceed the current flowing through the switch contacts of more than 100 mA. -
Page 4: Mechanical Mounting
EAN: 5060514913093 (BLACK) EAN: 5060514910573 (SILVER) Mechanical mounting Before mounting the exit button, a hole or recess in the wall with diameter 29.5 mm must be provided. It is also necessary to provide supply of a power cable, additional modules and the local network. -
Page 5: Warranty Conditions
Warranty The warranty card number Model name Serial number Seller name With following stated terms of warranty is familiar, functional test was performed in my presence: Customer signature Warranty conditions The warranty period of the product — 36 (thirty-six) months from the date of sale. -
Page 6: Общие Характеристики
EAN: 5060514913093 (BLACK) EAN: 5060514910573 (SILVER) Общие характеристики Пьезоэлектрическая кнопка. Дисплей: Нет. Питание: +12 В (+ 0,5%, - 15%). Ресурс работы: Более 50 миллионов нажатий. Класс степени защиты: IP68. Допустимая влажность: 10% — 96%. Температурный режим: -40 — +65 °С. Время... -
Page 7: Электрическое Подключение
Проверка комплектности продукта Перед установкой кнопки выхода обязательно нужно проверить ее комплектность и наличие всех компонентов. В комплект панели входит: Кнопка выхода 1 шт. Инструкция по установке Инструкция по установке 1 шт. Установочные винты 1 шт. Электрическое подключение После проверки комплектности устройства можно переходить к... -
Page 8: Механический Монтаж
EAN: 5060514913093 (BLACK) EAN: 5060514910573 (SILVER) Механический монтаж Перед монтажом кнопки выхода нужно предусмотреть отверстие или углубление в стене диаметром 29,5 мм. Также необходимо предусмотреть подвод кабеля питания, доп. модулей и локальной сети. Д Х О В Ы Кнопка выхода Винты... -
Page 9: Условия Гарантии
Гарантия Гарантийный талон № Наименование модели Серийный номер ФИО продавца С нижеприведенными условиями гарантии ознакомлен, проверка работоспособности произведена в моем присутствии: Подпись покупателя Условия гарантии Гарантийный срок эксплуатации изделия — 36 (тридцать шесть) месяцев со дня продажи. Транспортировка изделия должна производиться в оригинальной или поставляемой... - Page 10 Notes...
- Page 11 Notes...
- Page 12 www.bas-ip.com...
