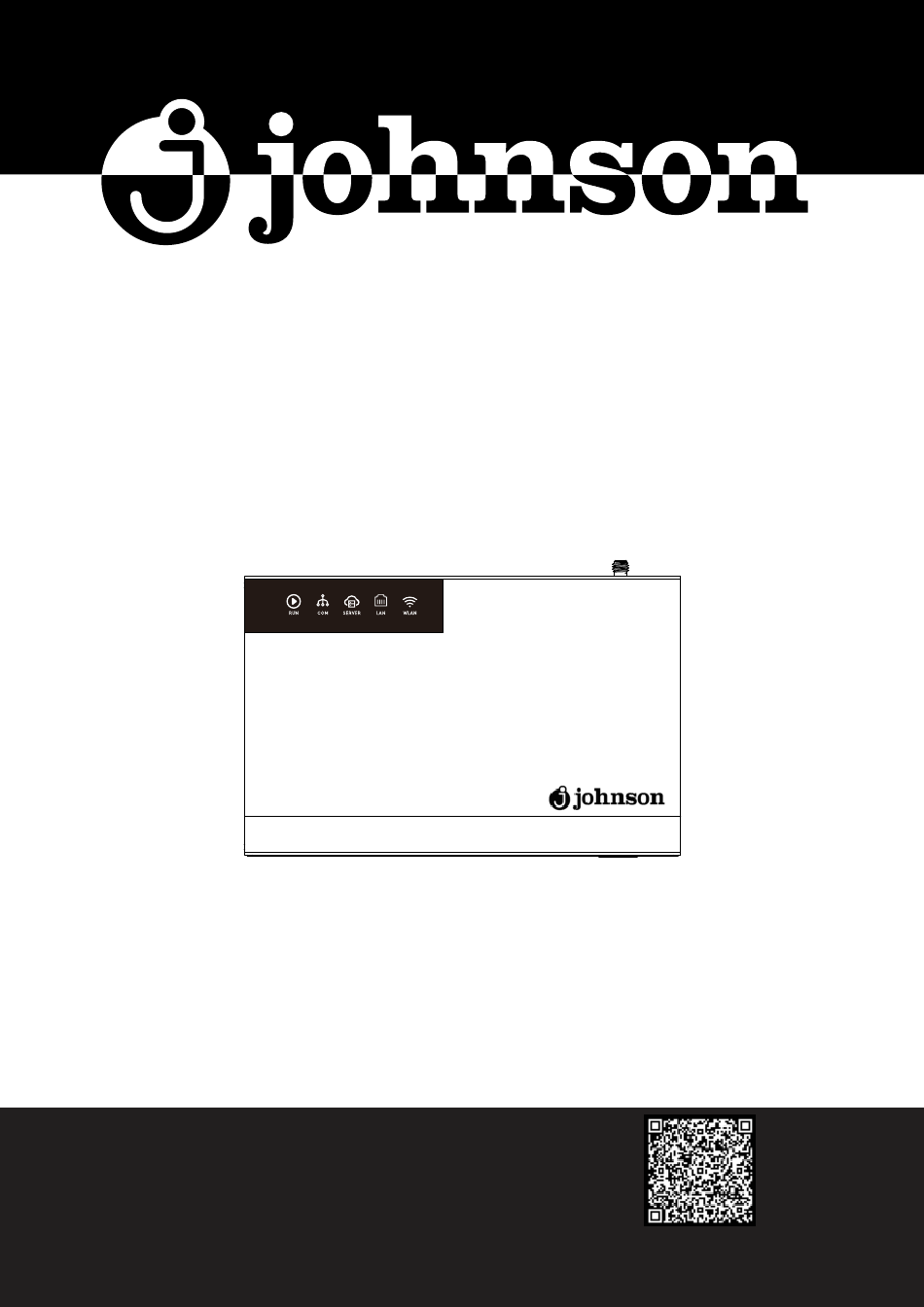

MANUAL

DE INSTRUCCIONES

INSTRUCTION MANUAL

GUIDE D´UTILISATION

MANUAL DE INSTRUÇÕES

DATALOGGER COLECTIVO

COLLECTIVE DATALOGGER

DATALOGGER COLLECTIF

DATALOGGER COLECTIVO

JMANAGER

Escanee para ver este manual en otros idiomas y actualizaciones

Scan for manual in other languages and further updates

Manuel dans d'autres langues et mis à jour

Manual em outras línguas e actualizações

V.1

Need help?

Do you have a question about the JMANAGER and is the answer not in the manual?

Questions and answers

Summary of Contents for Johnson JMANAGER

Page 1 DATALOGGER COLECTIVO COLLECTIVE DATALOGGER DATALOGGER COLLECTIF DATALOGGER COLECTIVO JMANAGER MANUAL DE INSTRUCCIONES INSTRUCTION MANUAL GUIDE D´UTILISATION MANUAL DE INSTRUÇÕES Escanee para ver este manual en otros idiomas y actualizaciones Scan for manual in other languages and further updates Manuel dans d'autres langues et mis à jour...
Page 2 Conexión a Smart Meter / 14 Conexión a DRED / 15 Conexión a Ethernet / 15 Requisitos de disposición de cable / 16 Configuración / 17 Conexión del JMANAGER a WLAN / 17 Modo de funcionamiento / 19 Parámetros técnicos / 21 Garantía / 23...
Page 3 Un funcionamiento incorrecto puede provocar daños físicos o económicos al operador o a terceros. 1. Evite que los niños se acerquen al JMANAGER. 2.No abra la tapa. Tocar o reemplazar los componentes electrónicos sin autorización puede dañar el producto y causar daños físicos al personal.
Page 4 Nota 2 Introducción general Introducción del producto JMANAGER es un dispositivo de monitorización de sistemas fotovoltaicos. Junto con Ethernet, JMANAGER puede recopilar datos de inversores, medidores inteligentes y otros registradores de datos, para así controlar activamente la salida de energía, la configuración de datos y la actualización del firmware de forma...
Page 5 Interfaz Terminal de señal Terminal de ondulación WLAN...
Page 6 Indicador Explicación Estado Funcionamiento normal Luz encendida Sin fuente de alimentación Acceso a inversores Luz encendida Los inversores A y B están conecta- dos al revés o dos o más inversores Luz parpadeando tienen la misma dirección Sin acceso a inversor Luz encendida Conectado a servidor SERVER...
Page 7 (8pin) (2pin) corriente Instalación del producto Posición 1. El nivel de protección de JMANAGER es IP20, DEBE montarse en interiores. 2.Se deben considerar el peso y las dimensiones de JMANAGER para elegir el método y la posición de instalación.
Page 8 Asegúrese de colocar JMANAGER sobre una superficie horizontal para evitar que se caiga. Mantenga distancia entre JMANAGER y otros cables para evitar interferencias de señal. Montaje en pared: • Retire los soportes y los pies de goma. • Marque 2 agujeros en la pared y alinéelos horizontalmente.
Page 9 Asegúrese de que el producto está firmemente sujeto. Montaje en carril DIN Enganche el JMANAGER en el riel guía desde arriba y  presione la parte inferior del JMANAGER hacia abajo hasta que encaje en su lugar.
Page 10 3.3.1 Instalación de la antena...
Page 11 Almacenamiento Si el JMANAGER no se va a instalar inmediatamente, observe los siguientes requisitos para almacenarlo correctamente: El JMANAGER debe almacenarse en su caja de embalaje original. • Colóquelo en una habitación bien ventilada, seca y ordenada. • El soporte de almacenamiento debe ser adecuado para el peso del JMANAGER.
Page 12 Terminal Descripción Interfaz de salida de relé, especificación DO1~4 250Vac/5A, 30Vdc/5A Conexión al inversor 4.2.1 A un solo inversor El puerto de conexión COM1/2/3 se utiliza para conexiones de cable RS485. Puerto Marca Descripción RS485A COM1/2/3 RS485B La longitud y la calidad del cable pueden afectar la calidad de la comunicación entre los dispositivos Rs485 conectados.
Page 13 Se pueden conectar varios inversores en cadena. Los inversores están interconectados a través de COM1 y el último inversor de la cadena se conecta a COM1/2/3 en JMANAGER. Tenga en cuenta que conecte A con A y B con B. La conexión...
Page 14 Puerto para conectar Inversor, 16 por COM Conexión a Smart Meter Puerto Descripción COM4 Conexión al Smart Meter 1. Utilice conductores de par trenzado apantallados RS485 estándar. 2. Conéctese únicamente a COM4 en JMANAGER 3. Consulte 4.2.1 para obtener más instrucciones.
Page 15 DRM,GND Procedimiento de instalación de DRED en JMANAGER 1. Prepare el enchufe RJ45 para la conexión DRED. 2. Inserte el enchufe en el enchufe DRED de JMANAGER hasta que encaje en su lugar. 4.5 Conexión a Ethernet 1. Inserte el conector RJ45 del cable de red en el puerto Ethernet hasta que encaje en su lugar.
Page 16 4.6 Requisitos de enrutamiento de cables 1. Los cables utilizados en el sistema generalmente incluyen cables de alimentación y cables de comunicación. El cable de comunicación debe alejarse del cable de alimentación y los cables deben formar un ángulo recto en la intersección. El cable de comunicación debe ser lo más corto posible y mantenerse alejado del cable de alimentación.
Page 17 5 Configuración Conexión a WLAN del JMANAGER 1. El ordenador busca la señal inalámbrica del dispositivo, introduce el valor CLAVE y la contraseña dos veces seguidas y espera a que el ordenador se conecte correctamente al JMANAGER. JMANAGER 2. Abra el navegador, introduzca 192.168.4.1/local_web en el cuadro de dirección y consulte la información local.
Page 18 4. Ingrese la contraseña de WLAN y haga clic en Conectar. 5. Espere hasta que la WLAN se conecte correctamente al router.
Page 19 JMANAGER esté conectado a Ethernet a través de una LAN y que el microinversor se conecte al punto de acceso AP del JMANAGER a través de WLAN. Después de un acceso exitoso, la luz COM del...
Page 20 En Alemania y algunas regiones europeas, la empresa de red eléctrica utiliza un receptor de control de ondulación para convertir las señales de despacho de la red eléctrica al modo de nodo seco para su envío. La central eléctrica necesita utilizar el modo de comunicación de nodo seco para recibir señales de despacho de la red eléctrica.
Page 21 6 Parámetros técnicos MODELO JMANAGER PARÁMETROS ELÉCTRICOS Voltaje de entrada/V DC 12 Corriente de entrada / A Máx. Consumo de energía / W Tipo de fuente de alimentación AC Adaptor Número de interfaces conectadas Sí WLAN 802.11b/g/n WPA/WPA2/WPA2- Protocolos Enterprise/WPS...
Page 22 Temp. ambiente funcionamiento / ºC -10~ +60 Temp. ambiente almacenamiento / C -30 ~ +80 Humedad relativa 5% a 95% Clase de protección IP20...
Page 23 CONDICIONES DE LA GARANTÍA Johnson ofrece una garantía de reparación contra todo defecto de funcionamiento proveniente de la fabricación, incluyendo mano de obra y piezas de recambio, en los plazos y términos indicados a continuación: 3 años: Gama Doméstica, Gama Comercial, VRV de uso doméstico, M-Thermal Monoblock y Biblock, Fan Coils de uso doméstico, Interacumuladores Serie JINTEVI y J-INTEX RMS, Depósitos de inercia,...
Page 24 Connect to Smart Meter / 14 Connect to DRED / 15 Connect to Ethernet / 15 Cable Routing Requirements / 16 Configuration / 17 JMANAGER Connect to WLAN / 17 Work mode / 19 Technical Parameter / 21 Warranty / 23...
Page 25 1 SAFETY AND WARNINGS Safety Instructions JMANAGER, produced by Johnson, is designed, tested and manufactured strictly aligned with relative safety regulation. As an electric device, installation and maintenance shall follow instructions stated in this document. Incorrect operation may cause physical or financial damage to the operator or third parties.
Page 26 Fragile Note 2 General Introduction Product Introduction JMANAGER is a PV system monitoring device. Together with Ethernet, JMANAGER can collect data from inverters, smart meters and other Dataloggers, therefore, to actively control power output, data configuration and firmware update remotely via CLOUD.
Page 27 Interface Signal terminal Ripple terminal WLAN...
Page 28 Status Explanation Indicator Glowing light Device operation normal No power supply Glowing light Inverters access Inverters A and B are connected backwards or two or more Flashing light inverters have the same address No Inverter access Glowing light Cloud server connected SERVER Cloud server not connected Glowing light...
Page 29 Mounting User WLAN JMANAGER Terminal Terminal Adapter Accessories Manual (8pin) (2pin) Installing the product Positioning Protection level of JMANAGER is IP20, it MUST be mounted indoor. Weight and dimension of JMANAGER must be considered to choose installation method and position.
Page 30 Remove the buckle Put JMANAGER on a horizontal surface. Please make sure to place JMANAGERon a horizontal surface to avoid slipping down. Keep distance between JMANAGER and other cables to avoid signal interference. Mounting on wall: Remove buckle and foot pad. ...
Page 31 Hang the product onto the mounting screws. Ensure the product is stably attached. Mounting on DIN Rail Hook the JMANAGER into the guide rail from above and  press down the lower part of the JMANAGER until it snaps into place.
Page 32 3.3.1 Installing Antenna...
Page 33  JMANAGER. Ambient temperature: -30°C to +80°C; relative humidity:  5-95%, no condensation. Unpack and check the JMANAGER in powered on state if it  has been stored more than half a year 4 CONNECTING THE PRODUCT Connection Area Signal terminal Description...
Page 34 Signal Description terminal Relay output interface, specification DO1~4 250Vac/5A, 30Vdc/5A Connect to Inverter 4.2.1 To single Inverter The connection port COM1/2/3 are used for RS485 cable connections. Port Mark Description RS485A COM1/2/3 RS485B The cable length and quality may affect the quality of communication between connected Rs485 devices.
Page 35 Plug the RS485 terminal block into COM1/2/3 port on the product. 1. Please use standard RS485 shielded twisted pair conductors 2. Connect to COM1/2/3 of JMANAGER 4.2.2 Connect to more than one inverter Multiple inverters can be connected in string. Inverters are inter-connected via COM1 and the last inverter in string connects to COM1/2/3 on JMANAGER.
Page 36 Port for connecting Inverter, 16per COM Connect to Smart Meter Signal Description terminal Port for connecting Smart Meter COM4 1. Please use standard RS485 shielded twisted pair conductors 2. Only connect to COM4 on JMANAGER 3. Refer to 4.2.1 for further instruction...
Page 37 DRM,GND Procedure of Installing DRED on JMANAGER Prepare the RJ45 plug for DRED connection. Insert the plug into the DRED socket on JMANAGER until the plug snaps into place. Connect to Ethernet Insert the RJ45 plug of the network cable into the Ethernet port until the plug snaps into place.
Page 38 Cable Routing Requirements Cables used in the system generally include power cables and communication cables. The communication cable needs to be routed away from the power cable, and the cables need to form a right angle at the intersection. The communication cable needs to be as short as possible and keeps a distance from the power cable.
Page 39 JMANAGER Connect to WLAN The computer searches the wireless signal of the device, enters the KEY value and password twice in succession, and waits for the computer to connect to JMANAGER successfully. JMANAGER Open the browser, enter 192.168.4.1/local_web in the address box, and view the local information.
Page 40 Enter the WLAN password and click Connect. Wait until the WLAN is successfully connected to the router.
Page 41 JMANAGER be connected to the Ethernet through a LAN, and the micro inverter connect to the AP hotspot of the JMANAGER through WLAN. After successful access, the COM light of the JMANAGER will be steady on.
Page 42 In Germany and some European regions, the power grid company uses a Ripple Control Receiver to convert power grid dispatching signals to dry node mode for sending. The power station needs to use dry node communication mode to receive power grid dispatching signals.
Page 43 6 Technical Parameter MODEL JMANAGER ELECTRICAL PARAMETERS Input Voltage / V DC 12 Input Current / A Max. Power Consumption / W Power Supply Type AC Adaptor Number of connected interfaces WLAN Protocols 802.11b/g/n Security WPA/WPA2/WPA2- Enterprise/WPS Work Mode Station/Ap Other 802.11 n(2.4 GHz), up to...
Page 44 Operating Ambient Temperature / oC -10~ +60 Storage Ambient Temperature / -30 ~ +80 Relative Humidity 5% to 95% Protection class IP20...
Page 45 WARRANTY CONDITIONS Johnson offers a repair guarantee against all manufacturing defects, including labour and spare parts, within the terms and conditions indicated below: 3 years: Domestic Range, Commercial Range, Domestic VRF, Air to water heat pumps (monoblock and biblock), Domestic Fan Coils, JINTEVI and J-INTEX RMS Hot water cylinders (Inter), Buffer tanks,...
Page 46 Connexion au DRED / 15 Connexion à Ethernet / 15 Exigences relatives à la disposition des câbles / 16 Configuration / 17 Connexion du JMANAGER au WLAN / 17 Mode de fonctionnement / 19 Paramètres techniques / 21 Garantie / 23...
Page 47 1 SÉCURITÉ ET AVERTISSEMENTS Consignes de sécurité JMANAGER, produit par Johnson, est conçu, testé et fabriqué en stricte conformité avec les réglementations de sécurité relatives. En tant qu'appareil électrique, l'installation et la maintenance doivent suivre les instructions indiquées dans ce document.
Page 48 Fragile Note 2 Introduction générale 2.1 Présentation du produit JMANAGER est un dispositif de surveillance du système photovoltaïque. Avec Ethernet, JMANAGER peut collecter des données provenant d'onduleurs, de compteurs intelligents et d'autres enregistreurs de données, afin de contrôler activement la puissance de sortie, la configuration des données et la mise à...
Page 49 Interface Borne de signal Terminal d'ondulation WLAN...
Page 50 État Explication Indicator Lumière allumée Fonctionnement normal Pas d'alimentation Lumière allumée Accès aux onduleurs Les onduleurs A et B sont connec- Lumière tés à l'envers ou deux onduleurs clignotante ou plus ont la même adresse Pas d'accès aux onduleurs Lumière allumée Connecté...
Page 51 (2pin) Installation du produit Positionnement 1. Le niveau de protection du JMANAGER est IP20, il DOIT être monté à l'intérieur. 2. Le poids et les dimensions du JMANAGER doivent être pris en compte pour choisir la méthode d'installation et la position.
Page 52 - Placer JMANAGER sur une surface horizontale. Assurez-vous de placer JMANAGER sur une surface horizontale pour éviter qu'il ne tombe. Gardez une distance entre JMANAGER et les autres câbles pour éviter les interférences de signal. Montage au mur : · Retirez les supports et les pieds en caoutchouc.
Page 53 Accrochez le produit aux vis de montage. Assurez-vous que le produit est fixé de manière stable. Montage sur rail DIN Accrochez le JMANAGER dans le rail de guidage par le  haut et appuyez sur la partie inférieure du JMANAGER...
Page 54 3.3.1 Installation de l'antenne...
Page 55 • Le support de stockage doit être adapté au poids du JMANAGER. • Température ambiante : -30°C à +80°C ; humidité relative : • 5-95%, sans condensation. • Déballez et vérifiez le JMANAGER sous tension s'il a été stocké plus de six mois. 4 CONNEXION DU PRODUIT Zone de connexion...
Page 56 Borne Description Interface de sortie relais, spécification DO1~4 250Vac/5A, 30Vdc/5A 4.2 Connexion à l'onduleur 4.2.1 Vers un seul onduleur Les ports de connexion COM1/2/3 sont utilisés pour les connexions par câble RS485. Port Marque Description RS485A COM1/2/3 RS485B La longueur et la qualité du câble peuvent affecter la qualité de la communication entre les appareils Rs485 connectés.
Page 57 Plusieurs onduleurs peuvent être connectés en chaîne. Les onduleurs sont interconnectés via COM1 et le dernier onduleur de la chaîne se connecte à COM1/2/3 sur JMANAGER. Veuillez être conseillé de connecter A à A et B à B. La connexion...
Page 58 Port pour connecter l'onduleur, 16 par COM Connexion au Smart Meter Description Terminal Port pour connecter Smart Meter COM4 1. Utilisez des conducteurs à paire torsadée blindés RS485 standard. 2. Connectez-vous uniquement à COM4 dans JMANAGER 3. Voir 4.2.1 pour des instructions supplémentaires.
Page 59 DRM,GND Procédure d'installation de DRED sur JMANAGER 1. Préparez la fiche RJ45 pour la connexion DRED. 2. Insérez la fiche dans la prise DRED du JMANAGER jusqu'à ce que la fiche s'enclenche. 4.5 Connexion Ethernet 1. Insérez la fiche RJ45 du câble réseau dans le port Ethernet jusqu'à...
Page 60 4.6 Exigences d'acheminement des câbles 1. Les câbles utilisés dans le système comprennent généralement des câbles d'alimentation et des câbles de communication. Le câble de communication doit être éloigné du câble d'alimentation et les câbles doivent former un angle droit à l'intersection.
Page 61 5 Configuration Connexion WLAN du JMANAGER 1. L'ordinateur recherche le signal sans fil de l'appareil, saisit la valeur KEY et le mot de passe deux fois de suite et attend que l'ordinateur se connecte avec succès à JMANAGER. JMANAGER 2. Ouvrez le navigateur, saisissez 192.168.4.1/local_web dans la zone d'adresse et vérifiez les informations locales.
Page 62 4. Saisissez le mot de passe WLAN et cliquez sur Connecter. 5. Attendez que le WLAN soit connecté avec succès au routeur.
Page 63 Réglage de la puissance active du micro-onduleur. Lorsqu'un réglage de puissance active est requis pour le micro-onduleur, il est demandé que le JMANAGER soit connecté à Ethernet via un LAN et que le micro-onduleur soit connecté au point d'accès JMANAGER AP via WLAN. Après un accès réussi, le...
Page 64 En Allemagne et dans certaines régions européennes, la société de réseau électrique utilise un récepteur de contrôle d'ondulation pour convertir les signaux de répartition du réseau électrique en mode nœud sec pour l'envoi. La centrale électrique doit utiliser le mode de communication de nœud sec pour recevoir les signaux de répartition du réseau électrique.
Page 65 6 Paramètres techniques MODÈLE JMANAGER PARAMÈTRES ÉLECTRIQUES Tension d'entrée/V DC 12 Courant d'entrée/A Max. Consommation d'énergie/W Type d'alimentation AC Adaptor Nombre d'interfaces connectées WLAN Protocoles 802.11b/g/n Sécurité WPA/WPA2/WPA2- Enterprise/WPS Mode de fonctionnement Station/Ap Autres 802.11 n(2.4 GHz), jusqu'à 150Mbps Ethernet 10/100 Mbit/s...
Page 66 Temp. ambiante de fonctionnement / ºC -10~ +60 Temp. ambiante de stockage / ºC 30 ~ +80 Humidité relative 5% à 95% Classe de protection IP20...
Page 67 CONDITIONS DE LA GARANTIE Johnson offre une garantie de réparation contre tous les défauts de fabrication, y compris la main-d'œuvre et les pièces de rechange, dans les conditions indiquées ci-dessous: 3 ans: Gamme Domestique, Gamme Commerciale, VRV Domestique, PAC Air Monoblock et Bi-block, Ventilo- convecteurs Domestiques, Ballons ECS J-INTEX RMS et JINTEVI, Réservoirs tampons, Ballons aérothermiques...
Page 68 Ligação ao DRED / 15 Ligação à Ethernet / 15 Requisitos para a disposição dos cabos / 16 Configuração / 17 Ligar o JMANAGER à WLAN / 17 Modo de funcionamento / 19 Parâmetros técnicos / 21 Garantia / 23...
Page 69 A operação incorreta pode causar danos físicos ou financeiros ao operador ou a terceiros. 1. Impedir que as crianças se aproximem do JMANAGER. 2. Não abra a tampa. Tocar ou substituir os componentes eletrónicos sem autorização pode danificar o produto e causar danos físicos ao pessoal.
Page 70 Nota 2 Introdução Geral 2.1 Introdução do Produto O JMANAGER é um dispositivo de monitorização de sistemas fotovoltaicos. Juntamente com a Ethernet, o JMANAGER pode recolher dados de inversores, contadores inteligentes e outros dataloggers, portanto, para controlar ativamente a saída de energia, a configuração de dados e a atualização de firmware...
Page 71 Interface Terminal de sinal Terminal de ondulação WLAN...
Page 72 Indicador Situação Explicação Luz ligada Funcionamento normal Sem fonte de alimentação Luz ligada Acesso a inversores Os inversores A e B estão ligados ao contrário ou dois ou mais Luz piscando inversores têm o mesmo endereço Não acesso a inversores Luz ligada Ligado ao servidor SERVER...
Page 73 Instalação do produto Posicionamento 1. O nível de proteção do JMANAGER é IP20, DEVE ser montado em ambientes interiores. 2.º O peso e a dimensão do JMANAGER devem ser considerados para escolher o método e a posição de instalação.
Page 74 Certifique-se de colocar o JMANAGER numa superfície horizontal para evitar que caia. Mantenha a distância entre o JMANAGER e outros cabos para evitar interferências de sinal. Montagem na parede: · Retire os suportes e os pés de borracha.
Page 75 Pendure o produto nos parafusos de montagem. Certifique-se de que o produto está ligado de forma estável. Montagem em calha DIN Fixe o JMANAGER no carril-guia por cima e pressione a  parte inferior do JMANAGER até encaixar no lugar.
Page 76 3.3.1 Instalação de Antena...
Page 77 JMANAGER. • Temperatura ambiente: -30°C a +80°C; humidade relativa: • 5-95%, sem condensação. • Desembale e verifique o JMANAGER no estado ligado se tiver sido armazenado há mais de meio ano 4 LIGAÇÃO DO PRODUTO Área de Ligação Terminal Descrição...
Page 78 Terminal Descrição Interface de saída de relé, especificação DO1~4 250Vac/5A, 30Vdc/5A Ligar ao Inversor 4.2.1 Para inversor único A porta de ligação COM1/2/3 é utilizada para ligações de cabos RS485. Porta Marca Descrição RS485A COM1/2/3 RS485B O comprimento e a qualidade do cabo podem afetar a qualidade da comunicação entre os dispositivos Rs485 ligados.
Page 79 6. Ligue o bloco de terminais RS485 à porta COM1/2/3 do produto. 1. Utilize condutores de par entrançado blindado standard RS485 2. Ligue ao COM1/2/3 do JMANAGER 4.2.2 Ligar a mais do que um inversor Vários inversores podem ser ligados em string. Os inversores estão interligados através de COM1 e o último inversor da string...
Page 80 Porta para ligação do Inversor, 16per COM Ligar ao Smart Meter Descrição Porta Porta para ligação do Smart Meter COM4 1. Utilize condutores de par entrançado blindado padrão RS485. 2. Ligue apenas ao COM4 no JMANAGER 3. Consulte 4.2.1 para obter mais instruções.
Page 81 DRM,GND Procedimento de instalação do DRED no JMANAGER 1. Prepare a ficha RJ45 para a ligação DRED. 2.º Insira o tampão no encaixe DRED do JMANAGER até que este se encaixe no lugar. 4.5 Ligar à Ethernet 1. Insira a ficha RJ45 do cabo de rede na porta Ethernet até...
Page 82 4.6 Requisitos de encaminhamento de cabos 1. Os cabos utilizados no sistema incluem, normalmente, cabos de alimentação e cabos de comunicação. O cabo de comunicação precisa de ser direcionado para longe do cabo de alimentação e os cabos precisam de formar um ângulo reto na interseção.
Page 83 5 Configuração Ligação WLAN JMANAGER 1. O computador procura o sinal sem fios do dispositivo, introduz o valor KEY e a palavra-passe duas vezes consecutivas e aguarda que o computador se ligue ao JMANAGER com sucesso. JMANAGER 2. Abra o browser, digite 192.168.4.1/local_web na caixa de endereço e verifique a informação local.
Page 84 4. Introduza a palavra-passe da WLAN e clique em Ligar. 5. Aguarde até que a WLAN seja ligada com sucesso ao router.
Page 85 é solicitado que o JMANAGER esteja ligado à Ethernet através de LAN e que o microinversor esteja ligado ao ponto de acesso AP JMANAGER através de WLAN. Após o acesso bem-sucedido, a luz JMANAGER COM permanecerá acesa.
Page 86 Na Alemanha e em algumas regiões europeias, a empresa de rede elétrica utiliza um recetor de controlo Ripple para converter os sinais de despacho da rede elétrica para o modo de nó seco para envio. A central elétrica necessita de utilizar o modo de comunicação de nó...
Page 87 6 Parâmetros técnicos MODELO JMANAGER PARÂMETROS ELÉTRICOS DC 12 Tensão de entrada/V Corrente de entrada/A Máx. Consumo de energia/W AC Adaptor Tipo de fonte de alimentação Número de interfaces WLAN ligadas 802.11b/g/n Protocolos WPA/WPA2/WPA2- Segurança Enterprise/WPS Modo de funcionamento Station/Ap Outros 802.11 n(2.4 GHz), até...
Page 88 Temp. ambiente funcionamento / ºC -10~ +60 Temp. ambiente armazenamento / 30 ~ +80 5% a 95% Humidade relativa IP20 Classe de proteção...
Page 89 CONDIÇÕES DA GARANTIA Johnson oferece uma garantia de reparação contra todos os defeitos de fabrico, incluindo mão-de-obra e peças sobressalentes, nos termos e condições indicados abaixo: 3 anos: Gama doméstica, Gama comercial, VRV doméstico, Aerotérmia Monoblock e Biblock, Ventilocon- vectores domésticos, Tanques-tampão, Aquecedores aerotérmicos AQS, Bombas para piscinas, Mini- chillers domésticos, Aquecedores solares compactos, Termo-sifões, Purificadores, Desumidificadores,...
Page 90 Escanee para ver este manual en otros idiomas y actualizaciones Scan for manual in other languages and further updates Manuel dans d'autres langues et mis à jour Manual em outras línguas e actualizações Toda la documentación del producto Polígono Industrial San Carlos, Complete documents about the product Documentation plus complète sur le produit Camino de la Sierra S/N Parcela 11...
