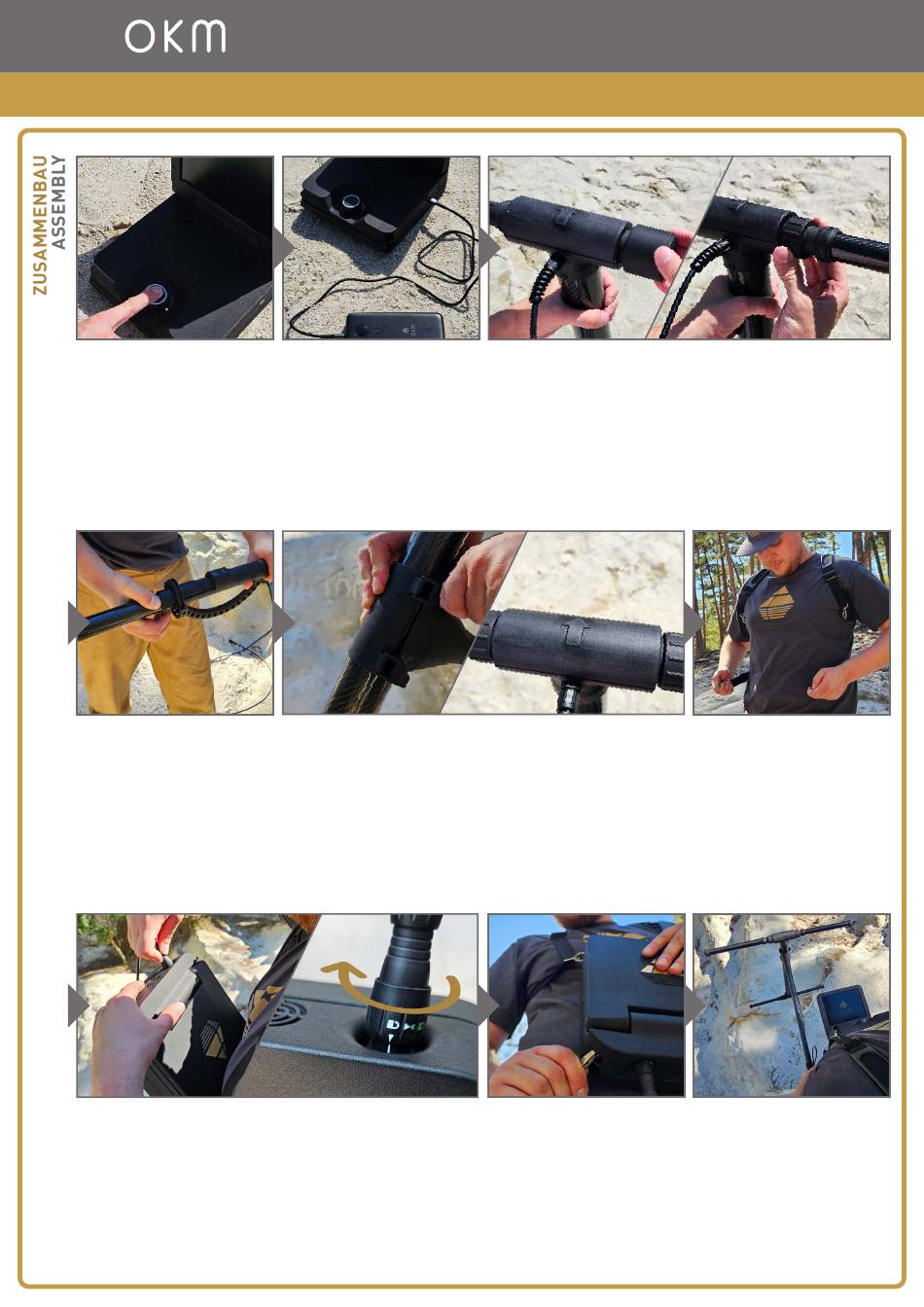

OKM EXP 5500 PROFESSIONAL Quick Start Manual

Ladestand prüfen:
1 1
Drehknopf kurz drücken.
LED-Ring zeigt Ladezustand an:
grün = voll bis rot = leer.
Check the charge level:
Press the knob. The LED ring
indicates charging status:
green = full to red = empty.
4 4
PentaSense-Gestänge
vollständig aus klappen und
Sicherungsring einrasten.
Unfold the PentaSense Rod
and snap the locking ring
into place.
Kontrolleinheit anheben, um Sondenkabel an der Unterseite
7 7
anzuschließen: Die weißen Markierungen aneinander ausrichten,
Stecker hinein drücken und die Steckerkappe im Uhrzeigersinn
drehen, um den Stecker zu fixieren.
Lift the Control Unit to connect the probe cable:
Align the white markings, push the plug into the socket,
and rotate the plug cap clockwise to fix the plug.
EXP 5500 PROFESSIONAL
Q U I C K S TA R T G U I D E
Empfohlen: Ladegerät oder
2 2
Power Pack per USB-C-Kabel
an Kontrolleinheit anstecken,
um Akku zu laden.
Recommended: Plug Charger
or Power Pack via USB-C cable
to Control Unit to recharge the
internal battery.
Supersonde am Gestänge befestigen:
5 5
Verschlussclips öffnen, Sonde platzieren und Clips wieder schließen.
Beim Platzieren der Sonde auf korrekte Sonden-Ausrichtung und
Höhe achten: Der Pfeil befindet sich oben und zeigt in Messrichtung.
Mount the Super Sensor:
Unlock the clips, insert the probe, and lock the clips. When inserting
the probe, pay attention to the correct probe orientation and height:
The arrow is up and points in the scan direction.
PentaSense-System zusammenbauen:
3 3
1. Alle Schutzkappen von der Supersonde abschrauben.
2. Die 4 Module (Enhancer) anstecken
und mit den Überwurfmuttern sichern.
Assemble the PentaSense System:
1. Unscrew all Protective Caps from the Super Sensor.
2. Attach all 4 modules (Enhancers)
and secure them with the union nuts.
8 8
Kontrolleinheit in die unteren
Karabiner einhaken.
Attach the Control Unit
to the lower carabiners.
6 6
Rückengurt anlegen.
Danach Kontrolleinheit in die
oberen Karabiner einhaken.
Put on the backstrap.
Then attach the Control Unit
to the upper carabiners.
9 9
Display aufklappen und
Drehknopf 5 s gedrückt halten,
um Kontrolleinheit einzuschalten.
Unfold the display. Press and hold
the knob for 5 s to switch on the
Control Unit.
