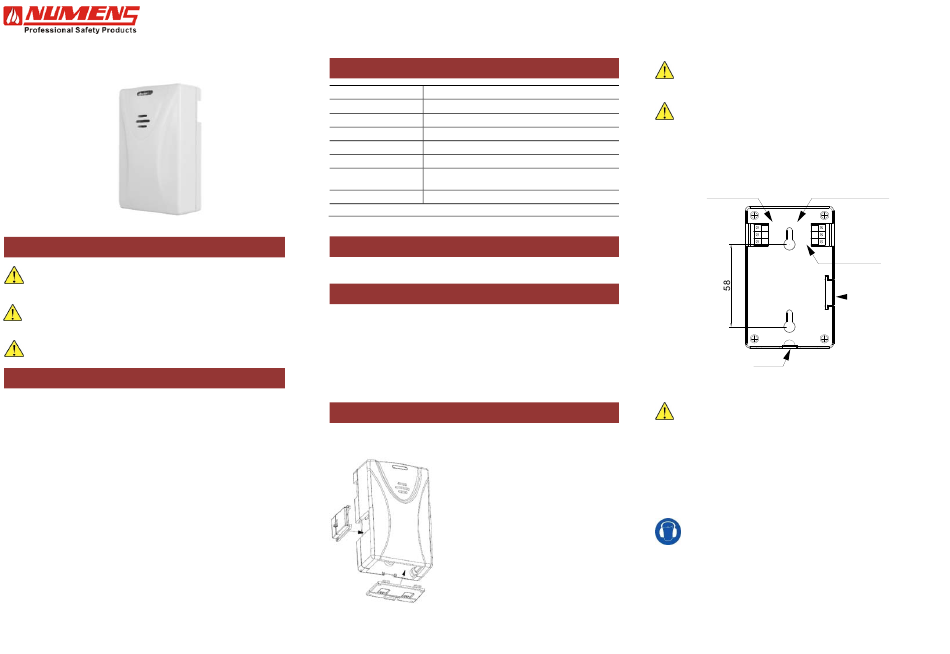

204 Vattenvarnare
Varningar
PRODUKTBEGRÄNSNINGAR: Den här enheten kanske inte varnar
hörselskadade personer. Då rekommenderas ett specialvattenlarm som
använder visuella eller vibrerande larmanordningar sammankopplade. Denna
enhet är stänksäker men inte vattentät och bör inte vara helt nedsänkt i vatten.
SOVANDE PERSONER: Studier har visat att högfrekventa larmsignaler inte alltid
väcker sovande personer, det är därför hushållets gemensamma ansvar att hjälpa
till och väcka dessa eller att hjälpa dem som kan vara oförmögna att säkert evakuera
området själva på grund av olika rörelsehinder.
INSTALLATIONS BEGRÄNSNINGAR: Placera enheten i närheten där det
kan uppstå vattenläckor, om enheten sitter felmonterad eller för långt ifrån
potentiella läckage källor så kan det hända att enheten missar att varna i tid.
Funktioner

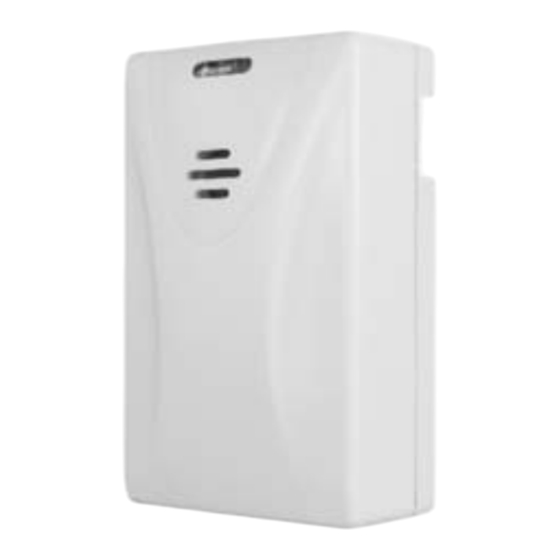

Numens 204 vattenlarm är en vattenläckage detektor med inbyggt larmljud.
Avancerad elektronik ger snabb detektering av vatten på riskfyllda platser,
såsom brunnar, under handfat, runt tvättmaskiner, i badrum, etc.
Numens 204 vattenlarm drivs av ett batteri som kan bytas av användaren och är
lämpliga för allmänna applikationer för att ge använde ett lättinstallerat
egendomsskydd.
Hörbara och visuella larmindikatorer
När vatten detekteras aktiveras ett internt larmdon för att varna de de boende,
den röda larmlampan blinkar samtidigt snabbt. Ljudet är ett högt, pulserande
larm. Larmljudet tystnar automatiskt när vattnet lämnar sensorn.
Lågt Batteri
När batteriet är urladdat kommer vattenlarmet att avge en kort ljudsignal varje
halv minut under minst 30 dagar. När signalen för lågt batteri ges, byt batteri
snarast möjligt.
Sammankoppling (204-003)
Sammankopplingsterminaler finns på vissa modeller. Sammankopplade
vattenlarm kommer att aktivera ljudsignaler på alla enheter om någon enhet
upptäcker vatten. I det här fallet kommer endast den eller de enheter som
detekterade vatten att blinka med lysdioden. Detta gör att fastighetsägaren
snabbt kan lokalisera orsaken till larmet. Upp till 38 enheter kan sammankopplas
å länge kablaget är mindre än 400 m långt.
Utgångsrelä (204-005)
Manual
Vissa modeller har ett potentialfritt växlande relä, för att ansluta till
extrautrustning (som ett säkerhetssystem eller fjärrlarm). Reläet aktiveras
under larmtillstånd och återställs när sensorn tas ur vatten eller torkas av.
Specifikationer
Spänningskälla
Arbetstemperatur
Fuktighet vid arbete
Ljudtryck
Sammankoppling (max) a
Utgångsrelä a SPDT. N/O or N/C. 1.0 A @ DC 30 V / 0.5 A @ AC 125 V
Avstånd mellan sensor och
detektor (max.)
Slagtålighet mot betong
See modell lista.
a
Efterlevnad
Numens 204 vattenlarm uppfyller CE.
Installationsförberedelser
Utrustning
Innan du påbörjar installationen, se till att all utrustning och verktyg för att
installera och testa enheten finns tillgängliga.
Installationsplats
Välj en plats där vatten kommer att samlas om det finns en läcka. Se till att
vattenlarmet är skyddat från oavsiktlig stöt eller förskjutning från den valda
platsen naturliga sänkor är alltid en punkt där vatten samlas.
Installation och Test
Installera batteriet
1. Öppna batteriluckan och installera batteriet (se fig. 1).
OBS: När batteriet kontaktas första gången kan larmljudet ljuda i 1 s. Detta är normalt
och indikerar att batteriet är korrekt inkopplat.
2. Stäng batteriluckan.
Batteri DC 9 V
(-10 ~ +50) °C
(0 ~ 95) % RH,ej-kondenserat
≥ 85 dB @ 3 m
38 enheter, 400 m kabel
1.5 m
1.8 m
Fig. 1 – Batterifack och sensorplatta
Placera sensor
1. Kläm loss sensorplattan från larmenheten
2. Placera sensorn på ytan som ska övervakas, se till så den fixeras.
Installera sammankopplingsfunktionen (204-003)
VARNING: För att undvika risken för elektriska stötar, använd inte
gaml ledningar som kan ha använts för nätspänningar. Använd nya kablar
med ledarbredd (1 ~ 2,5) mm tvärsnittsarea. Ledningarna bör ha ett
isolationsmotstånd på minst AC 300 V.
VARNING: Anslut inte vattenlarmen till någon annan enhet än ett
204 vattenlarm. Att ansluta något annat till den här enheten kan
förhindra att den fungerar korrekt. Upp till 38 enheter kan kopplas samman,
med en maximal sammanlagd kabellängd på 400 m.
1. Skala av ledarens isolering så att 5 mm av ledaren exponeras.
2. Installera kablarna för sammankoppling till terminalerna som i
Fig. 2.
Ext. spänning Ext. LED eller terminaler för
opolariserad! sammankoppling.
_
+/ +
N/O
C
+/ _ _
N/C
Sensor
Fig. 2 –Inkoppling
Installera utgångsreläfunktionen (204-005)
VARNING: För att undvika risken för elektriska stötar, använd inte
gaml ledningar som kan ha använts för nätspänningar. Använd nya kablar
med ledarbredd (1 ~ 2,5) mm tvärsnittsarea. Ledningarna bör ha ett
isolationsmotstånd på minst AC 300 V.
1. Installera kablarna för sammankoppling till terminalerna som i
i Fig. 2.
Installera detektorn
Montera detektorn på en vägg eller annan stabil yta ovanför sensorplattan
med hjälp av uttagen för skruvhuvudena på baksidan av detektorhuset.
Testa vattenvarnaren
VARNING: Vattenlarmet har en hög larmsignal. Använd
hörselskydd när du testar.
1. Testa vattenlarmet genom att simulera en läcka med en liten volym
vatten på ett djup av minst 2 mm vid sensorn.
2. Kontrollera att det inbyggda larmdornet fungerar.
3. För sammankopplingsmodeller, fungerar larmljudet på alla
sammankopplade enheter? Notera att lysdioden endast lyser på
enheten som detekterar vatten.
4. För modeller med reläutgång växlar reläet under testet?
5. Ta bort vattenkällan, återställs varnaren?
Utgångsrelä
Batterilucka
