UNYKAch ARMOR 3GEN User Manual

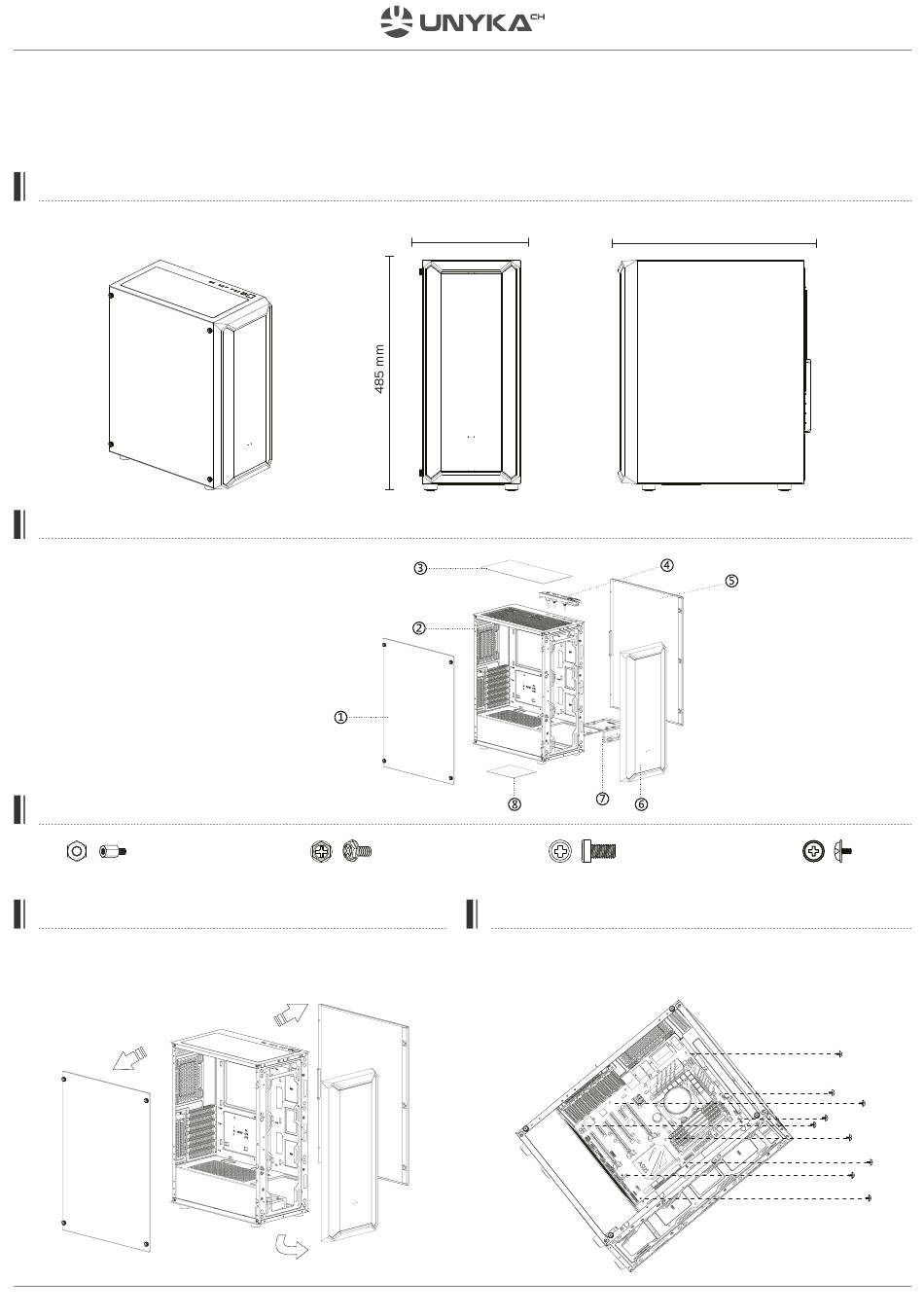

DIMENSIONES
VISTA DEPIEZADA
1. Panel lateral de vidrio
2. Chasis
3. Filtro antipolvo superior
4. Componente de E/S
5. Panel Lateral
6. Panel Frontal
7. Soporte de disco duro
8. Filtro antipolvo inferior
ACCESORIOS
Separador de cobre x3
PASOS DE DESMONTAJE Y MONTAJE
Afloje los tornillos y tire para quitar el panel lateral de vidrio.
Afloje los tornillos y tire del panel lateral; tire desde abajo para
retirar el panel frontal.
Please read carefully this manual before operating the device. Keep it for future reference.
CAJA DE ORDENADOR
ARMOR 3GEN
(P/N: UK511208-UK511209)
MANUAL DEL USUARIO
205 mm
Tornillos PSU x6 Tornillos Disco Duro x9
INSTALAR LA PLACA BASE
Instale los separadores de cobre de acuerdo con los orificios de
la placa base, coloque la placa base en la posición correcta para
su instalación en el chasis y apriete los tornillos.
390 mm
Tornillos Placa Base x18
www.unykach.com
