OWNER'S MANUAL AND
INSTALLATION INSTRUCTIONS
RAK148H2A
SPECIFICATIONS
INSTALLATION INSTRUCTIONS
...........................................3
WIRING
INSTALLER MENU
TEST EQUIPMENT
USING THE THERMOSTAT
.....................................7
OVERVIEW
TROUBLESHOOTING
.................................... 9
RESETTING
FCC STATEMENT
49-5000790 Rev. 1 11-23
..............................2
........................ 4
......................... 6
.........................8
............................10
Advertisement
Summary of Contents for Hotpoint RAK148H2A
- Page 1 OWNER’S MANUAL AND INSTALLATION INSTRUCTIONS RAK148H2A SPECIFICATIONS ......2 INSTALLATION INSTRUCTIONS ...........3 WIRING ......4 INSTALLER MENU ......6 TEST EQUIPMENT USING THE THERMOSTAT ........7 OVERVIEW TROUBLESHOOTING ......8 ........9 RESETTING FCC STATEMENT ......10 49-5000790 Rev. 1 11-23...
- Page 2 SPECIFICATIONS Electrical Rating: Input-Hardwire 20 to 30 VAC, NEC Class II, 50/60 Hz Terminal Load 1.5 A per terminal, 2.5A maximum all terminals combined Setpoint Range 60° to 85° F (16° to 29° C) Rated Differentials Fast Slow (@ 6°F/ Hr): Heat Pump (Heating) 0.9ºF 1.2ºF...
- Page 3 Low Speed Fan Relay Power (24V) Changeover Terminal-Energized in Cool (O) or Heat (B) for Heat Pump Note: All Zoneline/Hotpoint applications are B type heat pump. Heat and Cool Mode 1st Stage Compressor High Speed Fan Relay Heat Mode – 2nd Stage Heat (Electric)
- Page 4 Instructions: To convert the system from PTHP to PTAC, change menu item #20 from default HP to AC. Additionally, if you are using this thermostat on a Hotpoint PTAC (non-heat pump), you will need to cut the jumper wire located on the back of the thermostat.
- Page 5 INSTALLATION INSTRUCTIONS INSTALLER MENU (cont) Installer’s Description Default Settings Menu # Setting (Hold Menu (flashing icons) 3 Seconds) Algorithm – AC or HP (If HP HP – Heat Pump or is selected, item #32 will be AC – Air Cond. displayed) Heat Cycle Rate (how often the SLO –...
- Page 6 INSTALLATION INSTRUCTIONS TEST EQUIPMENT Turn on power to the system. Fan Operation 1.) Move fan switch to Low position. The blower should begin to operate at low speed . 2.) Move fan switch to Auto Low position. The blower should stop immediately.

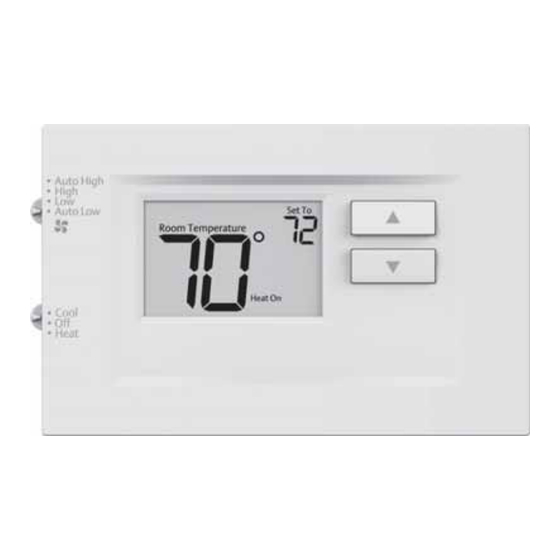

- Page 7 USING THE THERMOSTAT THERMOSTAT OVERVIEW Before you begin using your thermostat, you should be familiar with its features, display and the location/operation of the thermostat buttons and switches. THERMOSTAT BUTTONS AND THE DISPLAY SWITCHES 1.) Fan Switch 5.) Thermostat is protecting the equipment from short cycling (5-minute delay) 2.) System Switch 6.) Indicates that the system is running in cool, heat...
- Page 8 TROUBLESHOOTING Symptom Possible Cause Corrective Action No Heat/ 1.) Blown fuse or tripped 1.) Replace fuse or reset breaker No Cool/ circuit breaker 2.) Restore power to HVAC unit No Fan 2.) HVAC unit unpowered 3.) Enable wall thermostat control on (common 3.) HVAC unit not set for HVAC unit...
- Page 9 TROUBLESHOOTING Symptom Possible Cause Corrective Action Thermostat Thermostat display Display can be adjusted +/-5°. See Display & requires adjustment User Menu item 04 Thermometer Disagree Furnace (Air 1.) The location of Digital thermostats provide precise Conditioner) the thermostat and/ control and cycle faster than older Cycles Too or the size of the mechanical models.
- Page 10 FCC STATEMENT NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications.
- Page 11 MANUEL D’UTILISATION ET INSTRUCTIONS D’INSTALLATION RAK148H2A SPÉCIFICATIONS ......2 INSTALLATION DU THERMOSTAT ........3 CÂBLAGE ..4 MENU DE L’INSTALLATEUR MISE À L’ESSAI DE ......6 L’ÉQUIPEMENT UTILISATION DU THERMOSTAT ...7 APERÇU DU THERMOSTAT DÉPANNAGE ........8 ......9 RÉINITIALISATION DÉCLARATION DE LA FCC : ...10...
- Page 12 SPÉCIFICATIONS Paramètres électriques : Câblé 20 à 30 V c.a., NEC classe II, 50/60 Hz Charge à la borne 1,5 A par borne, 2,5 A maximum pour toutes les bornes combinées Plage de réglage 60°F à 85°F (16°C à 29°C) Différentiels nominaux (@ 6 °F/h) Rapide Moyen...
- Page 13 Alimentation (24 V) Borne de permutation; énergisée en mode climatisation (O) ou chauffage (B) pour la thermopompe Remarque: Toutes les applications Zoneline/Hotpoint sont des thermopompes de type B. Compresseur 1er étage, mode chauffage et climatisation Relais de ventilateur à grande vitesse Mode chauffage –...
- Page 14 Instructions: Pour convertir le système de PTHP à PTAC, modifiez l’élément de menu no 20 de HP (défaut) à AC. De plus, si vous utilisez ce thermostat sur un climatiseur terminal monobloc (PTAC) Hotpoint, vous devrez couper le fil de cavalier situé à l’arrière du thermostat.
- Page 15 INSTALLATION DU THERMOSTAT MENU DE L’INSTALLATEUR (cont) Num. de Description Réglage par Réglages menu défaut d’installateur (icônes (enfoncez clignotantes) Menu 3 secondes) Algorithme - AC ou HP (Si HP est HP – Pompe à chaleur sélectionné, l’élément #32 sera affiché) AC –...
- Page 16 INSTALLATION DU THERMOSTAT MISE À L’ESSAI DE L’ÉQUIPEMENT Ouvrez l’alimentation électrique du système. Fonctionnement du ventilateur 1.) Placez le sélecteur du ventilateur à la position basse. Le ventilateur devrait commencer à fonctionner à basse vitesse. 2.) Placez le sélecteur du ventilateur à la position basse automatique. La ventilation devrait s’arrêter immédiatement.
- Page 17 UTILISATION DU THERMOSTAT APERÇU DU THERMOSTAT Avant d’utiliser le thermostat, vous devriez être familier avec ses fonctions, son affichage et l’emplacement/le fonctionnement des boutons et sélecteurs du thermostat. BOUTONS ET SÉLECTEURS AFFICHAGE DU THERMOSTAT 1.) Sélecteur du ventilateur 5.) Le thermostat protège l’équipement contre les cycles trop courts (délai de 5 minutes) 2.) Sélecteur du système 6.) Indique que le système fonctionne en mode...
- Page 18 DÉPANNAGE Problème Cause possible Mesure corrective Chauffage, 1.) Fusible grillé ou disjoncteur 1.) Remplacez le fusible ou réenclenchez climatisation déclenché. le disjoncteur. 2.) Appareil non alimenté. 2.) Rétablissez l’alimentation à l’appareil. ventilateur 3.) Appareil non réglé pour 3.) Activez la commande du thermostat commande de thermostat à...
- Page 19 DÉPANNAGE Problème Cause possible Mesure corrective Le point de Le thermomètre du Le thermomètre peut être réglé de +/- 5°. consigne et le thermostat doit être ajusté. Voir le menu de l’utilisateur, article 04. thermomètre ne concordent pas La cadence de 1.) L’emplacement du Les thermostats numériques offrent un l’appareil de...
- Page 20 DÉCLARATION DE LA FCC REMARQUE : Cet équipement a été testé et déclaré conforme aux limites d’un dispositif numérique de Classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont définies afin d’assurer une protection raisonnable contre le brouillage nuisible dans une installation résidentielle.
