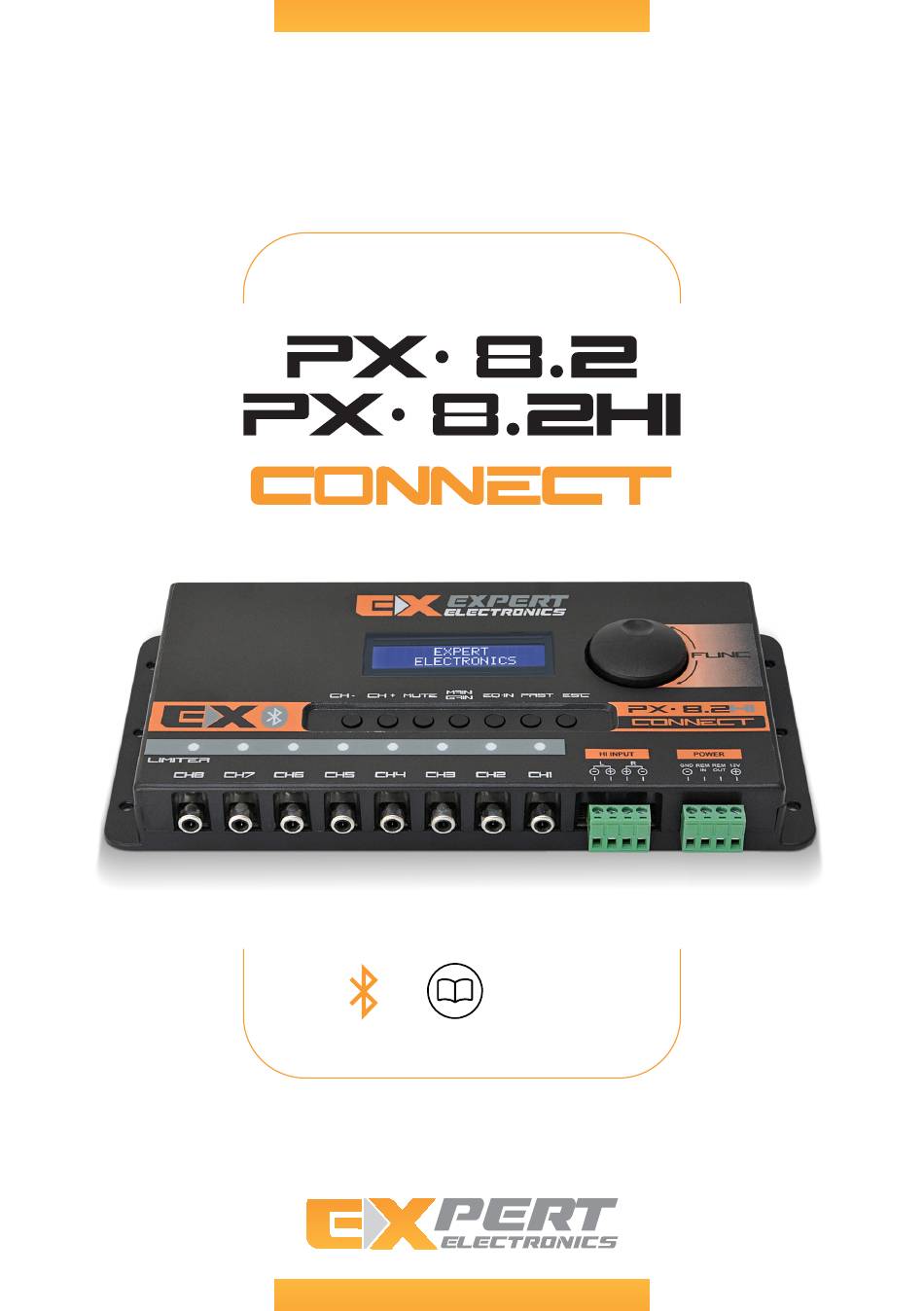

  • Page 1 MANUAL DE INSTRUÇÕES INSTRUCTION MANUAL | MANUAL DE INSTRUCCIONES Leia antes de usar Read before using Leer antes de usar BLUETOOTH...
  • Page 2 ÍNDICE Diagrama Funcional Apresentação Instalação 4. Descrição dos elementos Menu e Configurações 5.1 Acessando o menu 5.2 Main Gain 5.3 Routing Channel Output 5.4 Gain 5.5 Crossover 5.6 Polarity/Phase 5.7 Delay 5.8 Eq Channel 5.9 Eq In 5.10 Limiter 5.11 Cross/Eq/Lim/All 5.12 Password 5.13 Mute 5.14 Reset...
  • Page 3 DIAGRAMA FUNCIONAL...
  • Page 4 APRESENTAÇÃO Parabéns! Você acaba de adquirir um produto com a qualidade Expert Electronics. Desenvolvido por engenheiros qualificados e em um laboratório de alta tecnologia. Para garantir a máxima performance e perfeito funcionamento do equipamento, leia com atenção este manual antes de utilizar o produto.
  • Page 5 INSTALAÇÃO PX8.2 Bitola mínima dos fios: 1mm² Rem IN deve ser conectado ao remoto do player Rem OUT deve ser conectado aos amplificadores Tensão de entrada de 10 a 15Vdc Corrente de trabalho: 0,35A AMPLIFICADORES PLAYER Pólo negativo da bateria ou carcaça do veículo Remote Player Remote Amplificadores...
  • Page 6 DESCRIÇÃO DOS ELEMENTOS Rotary Encoder responsável pela seleção e alteração dos parâmetros. Conector de alimentação, deve ser alimentado com 12Vdc e corrente mínima de 300ma, o Rem IN precisa ser ligado ao remote do player e Rem OUT é enviado para os amplificadores. Utilize a saída link para acoplar vários sistemas, a saída link é...
  • Page 7 1º PASSO 2º PASSO 3º PASSO DELAY PASSWORD MAIN GAIN Gire o encoder: Gire o encoder: Pressione o encoder: 5.2. MAIN GAIN Ajusta o ganho geral do processador. 1º PASSO 2º PASSO 3º PASSO MAIN => GAIN: - 01dB MAIN => GAIN: - 01dB MAIN GAIN Gire o encoder até...
  • Page 8 5.4. GAIN Permite alterar o ganho independente de cada saída. 1º PASSO 2º PASSO 3º PASSO CH4 GAIN: 09dB CH4 GAIN: 09dB GAIN Pressione a tecla Gire o encoder até o Pressione ESC para referente ao canal que ganho desejado retornar ao menu deseja configurar 5.5.
  • Page 9 5.7. DELAY Permite atrasar o sinal da via para melhor acoplamento. 1º PASSO 2º PASSO 3º PASSO CH5 DLY: 000SMP CH5 DLY: 005SMP DELAY DIST: 0000MM DIST: 0035MM Pressione a tecla Gire o encoder até o Pressione ESC para referente ao canal que Delay desejado retornar ao menu deseja configurar...
  • Page 10 1º PASSO 2º PASSO 3º PASSO 4º PASSO FREQ: 00031 HZ FREQ: 00080 HZ FREQ: 00080 HZ EQ IN =>G: 00DB =>G: 00DB =>G: 00DB Gire o encoder até o Repita o passo 1 e 2 Pressione ESC para Pressione o encoder até ganho ou atenuação para configurar outras retornar ao menu...
  • Page 11 ATENÇÃO! O Preset salva todas as configurações do aparelho, caso utilize outro preset será necessário refazer cortes de frequência, equalização, ganhos, etc... 5.12. PASSWORD Define uma senha para proteção das configurações. 1º PASSO 2º PASSO 3º PASSO 4º PASSO EXPERT KEY:0000 KEY:0000 KEY:0033...
  • Page 12 5.14. RESET Para fazer o reset do processador para TODOS os parâmetros de fábrica, basta pressionar e segurar a tecla ESC quando estiver na tela inicial até que o processador reinicie. 1º PASSO 2º PASSO ATENÇÃO! EXPERT EXPERT Será necessário refazer toda a configuração ELECTRONICS ELECTRONICS do processador, pois o reset retorna todos os...
  • Page 13 6.2. PAREAMENTO APP CONTROL | iOS E ANDROID Baixe o aplicativo na Google Play Store ou Apple Store. Ative a conexão Bluetooth. Ative a localização do aparelho. Abra o aplicativo. PX 8.2 Automaticamente o aplicativo reconhece o processador. Selecione o processador. Digite a senha.
  • Page 14 ESPECIFICAÇÕES TÉCNICAS ENTRADAS Tipo Desbalanceadas Conexão Nível Máx Entrada 4Vpp (1,4 Vrms) Impedância de Entrada 47Ω SAÍDAS (1, 2, 3, 4, 5, 6, 7, 8) Tipo Desbalanceadas Conexão Nível Máx Saída 2 Vrms Impedância de Saída | Output impedance 470Ω DADOS TÉCNICOS Resolução 24 Bits...
  • Page 15 INDEX Functional Diagram Presentation Installation 4. Description of elements Menu and Settings 5.1 Accessing the menu 5.2 Main Gain 5.3 Routing Channel Output 5.4 Output Gain 5.5 Crossover 5.6 Polarity/Phase 5.7 Delay 5.8 Eq Channel 5.9 Eq In 5.10 Limiter 5.11 Cross/Eq/Lim/All Custom 5.12 Password 5.13 Mute...
  • Page 16 FUNCTIONAL DIAGRAM 16 16...
  • Page 17 PRESENTATION Congratulations! You have just purchased a product with Expert Electronics quality. Developed by qualified engineers and in a high-tech laboratory. To ensure optimal operation, please read this manual carefully before using the product. Keep the manual in a safe and accessible place for future reference.
  • Page 18 INSTALLATION PX8.2 Minimum wire gauge: 1mm² Rem IN must be connected to the player's remote Rem OUT must be connected to amplifiers Input voltage from 10 to 15Vdc Working current: 0.35A AMPLIFIERS PLAYER Battery negative pole or vehicle body Remote Player Remote Amplifiers Battery positive pole (Power: 10~15v)
  • Page 19 DESCRIPTION OF ELEMENTS Rotary Encoder responsible for selecting and changing parameters Power connector, must be powered with 12Vdc and a minimum current of 300ma, Rem IN needs to be connected to the player's remote and Rem OUT is sent to the amplifiers. Use the link output to couple several systems, the link output is connected to the input of the processor you want to couple.
  • Page 20 1st STEP 2nd STEP 3rd STEP DELAY PASSWORD MAIN GAIN Rotate the encoder Rotate the encoder Press the encoder 5.2. MAIN GAIN Adjusts the overall processor gain. 1st STEP 2nd STEP 3rd STEP MAIN => GAIN: - 01dB MAIN => GAIN: - 01dB MAIN GAIN Rotate the encoder to Press ESC to return to...
  • Page 21 5.4. GAIN Allows you to change the gain independently of each output. 1st STEP 2nd STEP 3rd STEP CH4 GAIN: 09dB CH4 GAIN: 09dB GAIN Press the button corresponding to the Rotate the encoder to Press ESC to return to channel you want to the desired gain the menu...
  • Page 22 5.7. DELAY Allows you to delay the track signal for better coupling. 1st STEP 2nd STEP 3rd STEP CH5 DLY: 000SMP CH5 DLY: 005SMP DELAY DIST: 0000MM DIST: 0035MM Press the button corresponding to the Rotate the encoder to Press ESC to return to channel you want to the desired delay the menu...
  • Page 23 1st STEP 2nd STEP 3rd STEP 4th STEP FREQ: 00031 HZ FREQ: 00080 HZ FREQ: 00080 HZ EQ IN =>G: 00DB =>G: 00DB =>G: 00DB Rotate the encoder to Repeat step 1 and 2 to Press ESC to return to Press the encoder to the the desired gain or configure other...
  • Page 24 ATTENTION! The Preset saves all the device settings, if you use another preset it will be necessary to redo frequency cuts, equalization, gains, etc... 5.12. PASSWORD Set a password to protect settings. 1st STEP 2nd STEP 3rd STEP 4th STEP EXPERT KEY:0000 KEY:0000...
  • Page 25 5.14. RESET To reset the processor to ALL factory parameters, simply press and hold the ESC key when on the initial screen until the processor restart. 1st STEP 2nd STEP ATTENTION! EXPERT EXPERT It will be necessary to redo the entire ELECTRONICS ELECTRONICS processor configuration, as the reset returns...
  • Page 26 6.2. PAIRING APP CONTROL | iOS and ANDROID Download the app from the Google Play Store or Apple Store. Activate the Bluetooth connection. Activate the device location. Open the app. PX 8.2 The application automatically recognizes the processor. Select the processor. Enter the password.
  • Page 27 TECHNICAL SPECIFICATIONS INPUTS Type Unbalanced Connection Max input level 4Vpp (1,4 Vrms) Input Impedance 47Ω OUTPUTS (1, 2, 3, 4, 5, 6, 7, 8) Type Desbalanceadas Connection Max output level 2 Vrms Output Impedance 470Ω TECHNICAL DATA Resolution 24 Bits Sampling frequency 48 Khz Processing latency...
  • Page 28 ÍNDICE Diagrama Funcional Presentación Instalación 4. Descripción de elementos Menú y configuración 5.1 Accediendo al menú 5.2 Main Gain 5.3 Routing Channel Output 5.4 Gain 5.5 Crossover 5.6 Polarity/Phase 5.7 Delay 5.8 Eq Channel 5.9 Eq In 5.10 Limiter 5.11 Cross/Eq/Lim/All Custom 5.12 Password 5.13 Mute 5.14 Reset...
  • Page 29 DIAGRAMA FUNCIONAL...
  • Page 30 PRESENTACIÓN ¡Felicidades! Acaba de adquirir un producto con la calidad de Expert Electronics. Desarrollado por ingenieros calificados en un laboratorio de alta tecnología. Para garantizar un funcionamiento óptimo del producto, lea atentamente este manual antes de utilizarlo. Guarde el manual en un lugar seguro y accesible para futuras consultas.
  • Page 31 INSTALACIÓN PX8.2 Calibre mínimo del cable: 1 mm² Rem IN debe estar conectado al control remoto del reproductor. Rem OUT debe conectarse a amplificadores Tensión de entrada de 10 a 15Vdc Corriente de trabajo: 0.35A AMPLIFICADORES PLAYER Polo negativo de la batería o carrocería del vehículo Remote Player Remote Amplificadores...
  • Page 32 DESCRIPCIÓN DE ELEMENTOS Codificador rotatorio responsable de seleccionar y cambiar parámetros. Conector de alimentación, debe alimentarse con 12Vdc y una corriente mínima de 300ma, Rem IN debe conectarse al control remoto del reproductor y Rem OUT se envía a los amplificadores. Utilice la salida de enlace para acoplar varios sistemas, la salida de enlace se conecta a la entrada del procesador que desea acoplar.
  • Page 33 1er PASO 2do PASO 3er PASO DELAY PASSWORD MAIN GAIN Gire el codificador Gire el codificador Presione el codificador 5.2. MAIN GAIN Ajusta la ganancia general del procesador. 1er PASO 2do PASO 3er PASO MAIN => GAIN: - 01dB MAIN => GAIN: - 01dB MAIN GAIN Gire el codificador hasta Presione ESC para...
  • Page 34 5.4. GAIN Le permite cambiar la ganancia independientemente de cada salida. 1er PASO 2do PASO 3er PASO CH4 GAIN: 09dB CH4 GAIN: 09dB GAIN Pulsa el botón correspondiente al Gire el codificador hasta Presione ESC para canal que deseas la ganancia deseada regresar al menú...
  • Page 35 5.7. DELAY Le permite retrasar la señal de la pista para un mejor acoplamiento. 1er PASO 2do PASO 3er PASO CH5 DLY: 000SMP CH5 DLY: 005SMP DELAY DIST: 0000MM DIST: 0035MM Pulsa el botón correspondiente al Gire el codificador hasta Presione ESC para canal que deseas el retardo deseado...
  • Page 36 1er PASO 2do PASO 3er PASO 4to PASO FREQ: 00031 HZ FREQ: 00080 HZ FREQ: 00080 HZ EQ IN =>G: 00DB =>G: 00DB =>G: 00DB Gire el codificador hasta Repita los pasos 1 y 2 Presione ESC para Presione el codificador la ganancia o para configurar otras regresar al menú...
  • Page 37 ¡ATENCIÓN! El Preset guarda todos los ajustes del dispositivo, si utilizas otro preset será necesario rehacer cortes de frecuencia, ecualización, ganancias, etc... 5.12. PASSWORD Establecer una contraseña para proteger la configuración. 1er PASO 2do PASO 3er PASO 4to PASO EXPERT KEY:0000 KEY:0000 KEY:0033...
  • Page 38 A través de una interfaz didáctica e intuitiva, es posible configurar toda la configuración de los procesadores de Expert Electronics vía Smartphone o Tablet, facilitando así la alineación del sistema, la cual se puede realizar frente al sistema y en tiempo real.
  • Page 39 6.2. EMPAREJAMIENTO APP CONTROL | iOS Y ANDROID Descargue la aplicación desde Google Play Store o Apple Store. Active la conexión Bluetooth. Active la ubicación del dispositivo. Abra la aplicación. PX 8.2 La aplicación reconoce automáticamente el procesador. Seleccione el procesador. Ingrese la contraseña.
  • Page 40 ESPECIFICACIONES TÉCNICAS ENTRADAS Tipo Desequilibrado Conexión Nivel de entrada máximo 4Vpp (1,4 Vrms) Impedancia de entrada 47Ω SALIDAS (1, 2, 3, 4, 5, 6, 7, 8) Tipo Desequilibrado Conexión Nivel máximo de salida 2 Vrms Impedancia de salida 470Ω DATOS TÉCNICOS Resolución 24 Bits Frecuencia de muestreo...
  • Page 41 Esta garantia não abrange despesas no transporte do aparelho. Para gozar do benefício desta garantia, o aparelho que necessitar de reparos deverá ser enviado à Expert Electronics, situada no seguinte endereço: Rua Manoel Joaquim Filho, 353 - paulínia - SP - CEP 13148-115 OBS.: Serão cobrados reparos (quando necessário) em aparelhos fora da garantia.
  • Page 44 /Expert-Electronics acesse www.expertelectronics.com.br...
