Smart Sync
™
Model: SMARTSYNC60W
Compatible with Jandy
AquaLink
Automation Systems (RS, PDA, TCX); Compatible with Jandy
®
WaterColors, Pentair
Essential installation and startup instructions are included in this manual.
Additional operation and troubleshooting information is available online
by scanning the QR code with your phone or visiting jandy.com
FOR YOUR SAFETY – This product must be installed and serviced by a contractor who is licensed and qualified in pool
equipment by the jurisdiction in which the product will be installed where such state or local requirements exist.
The maintainer must be a professional with sufficient experience in pool equipment installation and maintenance so that all
of the instructions in this manual can be followed exactly. Before installing this product, read and follow all warning notices
and instructions that accompany this product. Failure to follow warning notices and instructions may result in property
damage, personal injury, or death. Improper installation and/or operation may void the warranty.
Improper installation and/or operation can create unwanted electrical hazard which may cause serious injury, property
damage, or death. DO NOT MODIFY THIS EQUIPMENT.
ATTENTION INSTALLER – This manual contains important information about the installation, operation and
safe use of this product. This information should be given to the owner/operator of this equipment.
LED Adapter
WaterColors LED Light Controller and
®
IntelliBrite
, and Hayward
®
®
Installation and Operation Manual
Manuel d'installation et d'utilisation
Manual de instalación y operación
UCL color modes
®
WARNING
®
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Jandy Smart Sync SMARTSYNC60W
Summary of Contents for Jandy Smart Sync SMARTSYNC60W

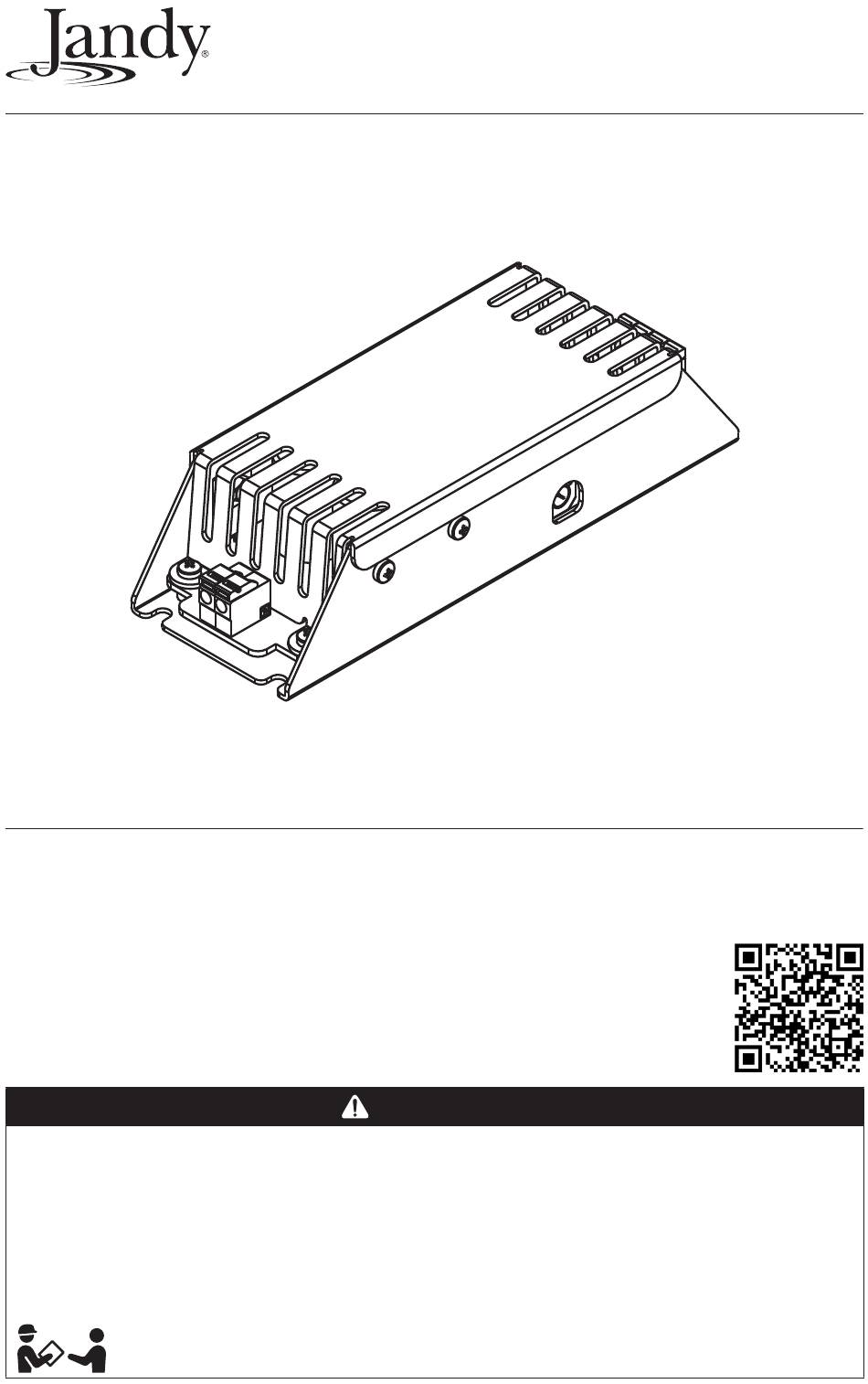

- Page 1 Essential installation and startup instructions are included in this manual. Additional operation and troubleshooting information is available online by scanning the QR code with your phone or visiting jandy.com WARNING FOR YOUR SAFETY – This product must be installed and serviced by a contractor who is licensed and qualified in pool equipment by the jurisdiction in which the product will be installed where such state or local requirements exist.
- Page 2 • Each waterfall requires 5 watts per foot. ATTENTION The Jandy Smart Sync LED Adapter should only be used with Smart Sync compatible devices. Never use in conjunction with the LED Waterfall Colorwheel Controls. Use of the Jandy Smart Sync LED Adapter requires connection to an automation system or control switch.
- Page 3 1. Determine which series to use based on the type of lighting the Smart Sync LED Adapter will be controlling: • Jandy : J-Series (1) ® • Hayward Industries: H-Series (2) ®...
- Page 4 ENGLISH Jandy Smart Sync LED Adapter | Installation & Operation Manual ® ™ Attach Wiring 3. Repeat steps 1 and 2 to connect wiring from the listed Class 2 12VAC transformer. 2.3.1 Wiring Steps CAUTION The Smart Sync LED Adapter must be powered by a listed low voltage Class 2 12VAC output transformer.
- Page 5 ENGLISH Jandy Smart Sync LED Adapter | Installation & Operation Manual ® ™ 2.3.2 System Wiring Examples Page 5...
- Page 6 ENGLISH Jandy Smart Sync LED Adapter | Installation & Operation Manual ® ™ Adjust Brightness H-Series 1. Turn the light ON. WARNING 2. Turn the light OFF and ON within ten seconds repeatedly until you reach the desired color or Turn off all power to the Smart Sync LED Adapter before show.
- Page 7 ENGLISH Jandy Smart Sync LED Adapter | Installation & Operation Manual ® ™ NOTES Page 7...
- Page 8 A Fluidra Brand | Jandy.com | Jandy.ca 2882 Whiptail Loop # 100, Carlsbad, CA 92010, USA | 1.800.822.7933 2-3365 Mainway, Burlington, ON L7M 1A6, Canada | 1.800.822.7933 CONFORMS TO UL ©2024 Fluidra. All rights reserved. The trademarks and trade names used herein are the property of their respective owners.
- Page 9 Les instructions essentielles d'installation et de démarrage sont incluses dans ce manuel. Des informations supplémentaires sur le fonctionnement et le dépannage sont disponibles en ligne en scannant le code QR avec votre téléphone ou en visitant jandy.com AVERTISSEMENT POUR VOTRE SÉCURITÉ – Ce produit doit être installé et entretenu par un entrepreneur qualifié en équipements de piscine disposant d’un permis délivré...
- Page 10 FRANÇAIS Jandy Adaptateur DEL Smart Sync | Manuel d’installation et d’utilisation ® ™ Table des matières Section 1. Consignes de sécurité Section 3. Fonctionnement ......14 importantes ....... 10 3.1 Série J (Réglages par défaut)....14 3.2 Série H ............ 14 Section 2.
- Page 11 ™ ATTENTION L'adaptateur DEL Jandy Smart Sync ne doit être utilisé qu'avec des appareils compatibles avec Smart Sync. Ne jamais utiliser en conjonction avec les commandes DEL de roue chromatique de chute. L'utilisation de l'adaptateur DEL Jandy Smart Sync nécessite une connexion à un système d'automatisation ou à un interrupteur de commande.
- Page 12 FRANÇAIS Jandy Adaptateur DEL Smart Sync | Manuel d’installation et d’utilisation ® ™ 1. Câbler à l'appareil compatible Smart Sync. Dénuder les quatre fils RVB ou les cinq fils RVBB d'au moins 0,63 cm (¼ po). (Compatible avec les fils solides et toronnés 24–14 AWG.)
- Page 13 FRANÇAIS Jandy Adaptateur DEL Smart Sync | Manuel d’installation et d’utilisation ® ™ 2.3.2 Exemples de câblage du système Page 13...
- Page 14 FRANÇAIS Jandy Adaptateur DEL Smart Sync | Manuel d’installation et d’utilisation ® ™ Réglage de la luminosité REMARQUE : Lorsque l’éclairage est éteint pendant plus de 60 secondes, il conservera en mémoire le dernier jeu AVERTISSEMENT de couleurs ou spectacle actif. Lorsque l’éclairage est rallumé, il sera blanc pendant 15 secondes...
- Page 15 FRANÇAIS Jandy Adaptateur DEL Smart Sync | Manuel d’installation et d’utilisation ® ™ REMARQUES Page 15...
- Page 16 A Fluidra Brand | Jandy.com | Jandy.ca 2882 Whiptail Loop # 100, Carlsbad, CA 92010, USA | 1.800.822.7933 2-3365 Mainway, Burlington, ON L7M 1A6, Canada | 1.800.822.7933 CONFORME À LA NORME UL 8750 ©2024 Fluidra. Tous droits réservés. Les marques et les noms commerciaux utilisés dans le présent document sont la propriété de leurs détenteurs respectifs.
- Page 17 En este manual se incluyen las instrucciones esenciales de instalación y puesta en marcha. La información adicional sobre el funcionamiento y la solución de problemas se tiene disponible en línea escaneando el código QR con su teléfono o visitando jandy.com ADVERTENCIA PARA SU SEGURIDAD –...
- Page 18 ESPAÑOL Jandy Adaptador LED Smart Sync | Manual de instalación y operación ® ™ Contenido Sección 1. Instrucciones importantes Sección 3. Operación ........22 de seguridad ......18 3.1 Serie J (predeterminada de fábrica)..22 3.2 Serie H ............ 22 Sección 2.
- Page 19 El adaptador LED Jandy Smart Sync debe usarse únicamente con dispositivos compatibles con Smart Sync. Nunca lo use en conjunto con los controles de rueda de colores (Colorwheel) para cascadas LED. El uso del adaptador LED Jandy Smart Sync requiere la conexión con un sistema de automatización o interruptor de control.
- Page 20 ESPAÑOL Jandy Adaptador LED Smart Sync | Manual de instalación y operación ® ™ 1. Cablee al dispositivo compatible con Smart Sync. Pele los cuatro cables RGB (rojo, verde, negro) o cinco cables RGBW (rojo, verde, negro, blanco) al menos ¼". (Compatible con cables macizos y trenzados 24–14 AWG).
- Page 21 ESPAÑOL Jandy Adaptador LED Smart Sync | Manual de instalación y operación ® ™ 2.3.2 Ejemplos de cableado del sistema Página 21...
- Page 22 ESPAÑOL Jandy Adaptador LED Smart Sync | Manual de instalación y operación ® ™ Ajustar el brillo Serie H 1. Encienda la luz. ADVERTENCIA 2. Apague y encienda la luz antes de transcurridos diez segundos reiteradamente hasta que llegue al Apague todo suministro de energía al adaptador LED...
- Page 23 ESPAÑOL Jandy Adaptador LED Smart Sync | Manual de instalación y operación ® ™ NOTAS Página 23...
- Page 24 A Fluidra Brand | Jandy.com | Jandy.ca 2882 Whiptail Loop # 100, Carlsbad, CA 92010, USA | 1.800.822.7933 2-3365 Mainway, Burlington, ON L7M 1A6, Canada | 1.800.822.7933 CUMPLE CON UL STD 8750 ©2024 Fluidra. Derechos reservados. Los logotipos y nombres usados son de propiedad intelectual de los propietarios.
