Summary of Contents for BMK D15

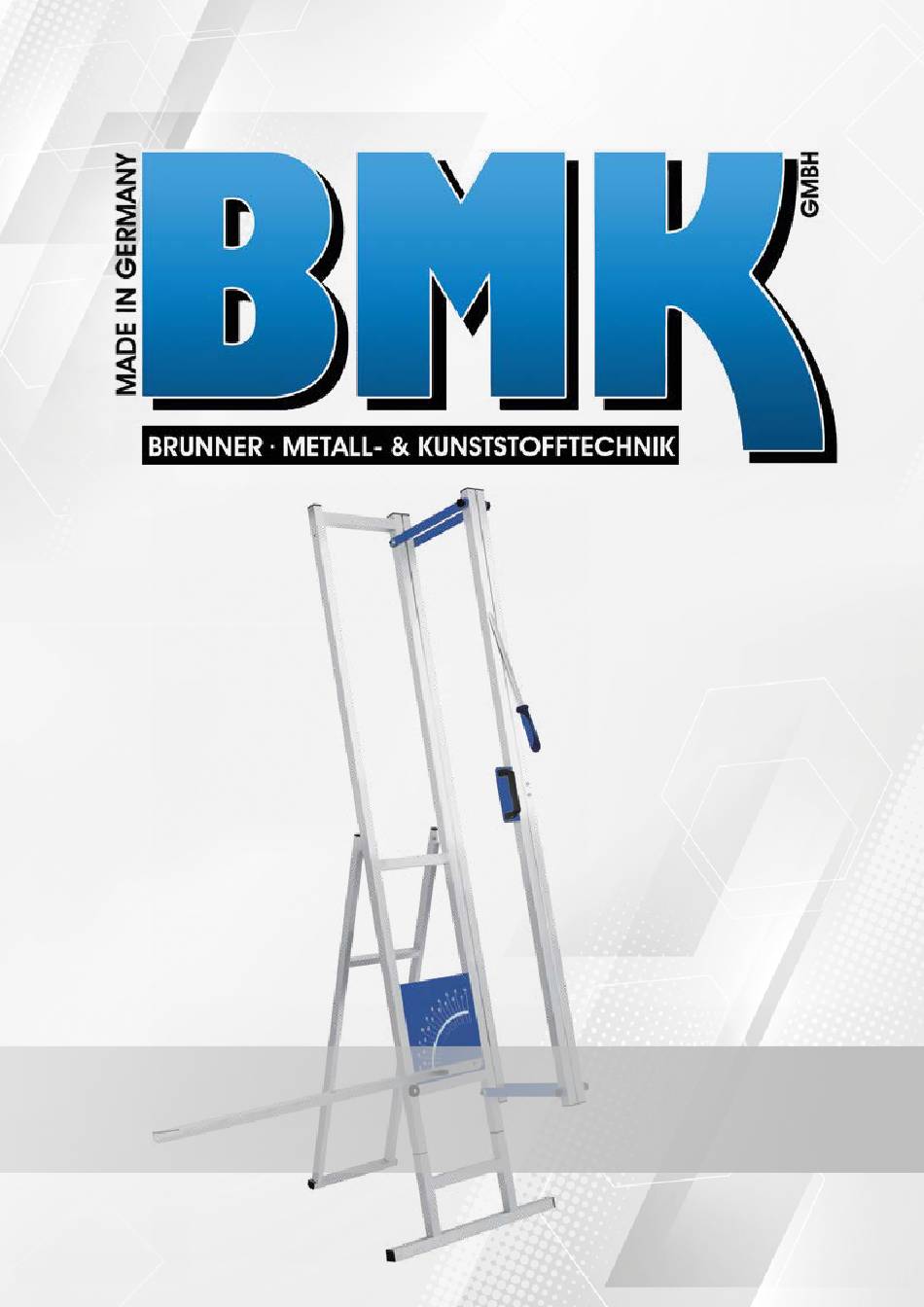

- Page 1 BEDIENUNGSANSLEITUNG / USER MANUAL für den Dämmstoffschneider D15 / for the Insulation Cutter D15...
-
Page 2: Table Of Contents
INHALTSVERZEICHNIS / TABLE OF CONTENTS Modell D15 / Model D15 Technische Daten / Technical Data Symbol Erklärungen / Symbol Explanations Entsorgung / Disposal Sicherheitshinweise / Safety Instructions Montage / Assembly Montage Schritte / Assembly Steps Kontakt / Contact... -
Page 3: Modell D15 / Model D15
MODELL D15 / MODEL D15 Dämmstoffmesser / Insulation Cutter Stützbein / Support Leg Griff / Handle Skalentafel / Scale Panel Magnete Messerablage / Knife Rest Magnets Aluminium-Lineal / Aluminium Ruler TECHNISCHE DATEN / TECHNICAL DATA Material des Gehäuses / Body Material Aluminium / Aluminum Maximale Schnittlänge / Max Cutting Length 1500 mm / 1500 mm Maximale Schnitthöhe / Max Cutting Height 280 mm / 280 mm Bruttogewicht / Gross Weight 11 kg / 11 kg... -
Page 4: Symbol
SYMBOL ERKLÄRUNG / SYMBOL EXPLANATION Die folgenden Sicherheitssymbole bieten Informationen für die sichere Anwendung / The following safety symbols provide information for safe use: Sicherheitshinweise und Anweisungen lesen und befolgen. Schutzbrille tragen. Read and follow safety instructions Wear safety goggles. and guidelines. Warnhinweise und Sicherheits- Handschuhe tragen. -
Page 5: Sicherheitshinweise / Safety Instructions
SICHERHEITSHINWEISE / SAFETY INSTRUCTIONS Vor der Verwendung ist es zwingend erforderlich, die Bedienungsanleitung sorgfältig durchzulesen und zu befolgen. Mit der Verwendung und der Inbetriebnahme des Gerätes bestätigen Sie, dass Sie die Bedienungsanleitung vollständig gelesen und verstanden haben. Die Betriebsverantwortung liegt hierbei bei Ihnen. Prior to use, it is mandatory to thoroughly read and follow the operating manual. -
Page 6: Montage / Assembly
MONTAGE / ASSEMBLY Menge / Quantity Bauteile / Component Werkbänke / Workbenches Griff / Handle Aluminium-Lineal / Aluminium Ruler Unterrahmen / Bottom Frame Stützbein / Support Leg Schraube / Screw Winkel / Angle 4 Kunststoff Unterlegscheibe / PlasticWasher Unterlegscheibe / Washer Schutzkappe / Cap Nut Griff / Grip Gewindeschieber / Threaded Slider 2 Kunststoff Unterlegscheibe / Plastic Washer Schraube / Screw Unterlegscheibe / Washer Kappenmutter / Cap Nut Sterngriff / Star Grip Schraube / Screw Dämmstoffmesser / Insulation Cutter 3 Benötigte Werkzeuge / Tools needed... -
Page 7: Montageschritte / Assembly Steps
MONTAGESCHRITTE / ASSEMBLY STEPS Legen Sie die Werkbank mit der Skalentafel nach oben vor sich hin. Führen Sie die Metallwinkel von unten zwischen die Werkbankstangen ein und befes- tigen Sie sie den Griff mit Schraubensatz „F“. Place the workbench with the scale panel facing up in front of you. - Page 8 BRUNNER METALL- & KUNSTSTOFFTECHNIK GMBH Steinkreuzweg 2 91639 Wolframs-Eschenbach Germany +49 (0) 9875 95 01 info@bmk-gmbh.com +49 (0) 9875 95 03 www.bmk-gmbh.com Geschäftsführer: Registergericht: Ansbach Heinz Brunner Registernummer: HRB2308 Sie finden unter www.bmk-gmbh.com weitere Artikel & Zubehör You can find more articles & accessories at www.bmk-gmbh.com...
