Kamar L1873 User Manual

Instrukcja obsługi
L1873

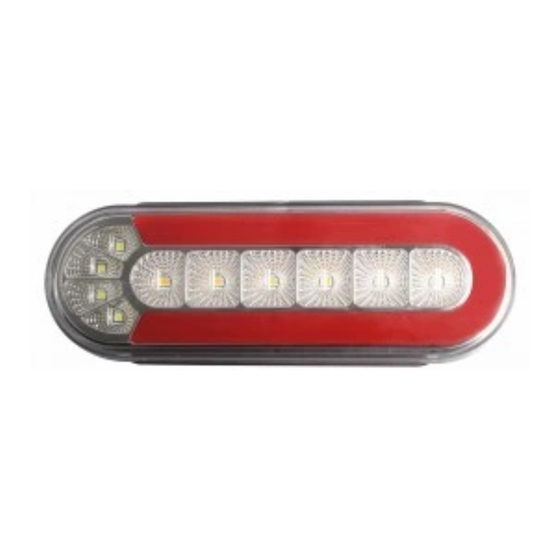

Lampa tylna led TL mała owalna 12/24V
Dane techniczne
• Wymiary produktu: 165x58mm
• Przewód: 250mm
• Napięcie pracy: 12/24V
• Homologacje, certyfikaty:
ECE R6, ECE R7, ECE R10, ECE R23, IP67
• Pobór mocy: 12,7W
• Ilość led: 31szt
• Materiał wykonania:
Obudowa: ABS
Klosz: PC
• Temperatura pracy: od -40°C do +60°C
Funkcje
• Lampa tylna LED
• Zastosowanie wyłącznie w motoryzacji
• Lampa posiada wszystkie wymagane homologacje drogowe uprawniające ją do stosowania na drogach publicznych
• Lampa przeznaczona do pojazdów o instalacji 12/24V
• Ochrona przed odwrotną polaryzacją
Sposób montażu, podłączenia lampy
• Montaż wyłącznie w wyspecjalizowanych warsztatach lub profesjonalnym serwisie
• Lampy muszą być montowane wyłącznie zgodnie z regulaminem EKG ONZ
• Połączenie lampy z instalacją pojazdu należy zaizolować rurką termokurczliwą, aby zapobiec przedostawaniu się wody i wilgoci,
do przewodu lampy, co może spowodować uszkodzenie elementów elektronicznych i zlanie lampy wodą.
Podłączenia lampy
FUNKCJA
Kierunkowskaz
Połączenie lampy z instalacją pojazdu należy zaizolować za pomocą koszulki termokurczliwej
aby uniknąć dostania się wody i wilgoci do miedzianego drutu lampy, co może spowodować
uszkodzenie elementów elektronicznych i zalanie lampy wodą.
Ostrzeżenia
• Używać zgodnie z przeznaczeniem
• Stosować w przewiewnych miejscach
• Nie dotykać lampy podczas pracy i zaraz po jej wyłączeniu, lampa może się nagrzewać
Jakakolwiek nieuprawniona ingerencja w lampę (związana z jej rozhermetyzowaniem, ingerencją w układ elektroniczny, itp.) wiąże się z utratą gwarancji
•
• Montaż oraz przechowywanie w miejscu niedostępnym dla dzieci
• Nie obcinać cynowanych końcówek przewodów.
Zastrzegamy sobie prawo do zmian danych technicznych i ewentualnych błędów.
Zdjęcia/rysunki i dane techniczne są wyłącznie poglądowe, a właściwy produkt może się od
nich nieznacznie różnić. Kopiowanie całości lub fragmentów instrukcji bez pisemnego
upoważnienia jest zabronione. Wszystkie prawa zastrzeżone.
KOLOR PRZEWODU
biały
Masa
czarny
Pozycja
czerwony
Stop
żółty
szary
Cofanie
Uwaga ! Nie kierować wzroku bezpośrednio na włączoną lampę,
może to spowodować obrażenia lub nawet utratę wzroku
Importer: KAMAR Knapkiewicz S.K.A.
Warunki gwarancji:
- gwarancji udzielamy na okres 24 miesięcy licząc od daty sprzedaży
- jakakolwiek nieuprawniona ingerencja w produkt wiąże się z utratą gwarancji
al. Armii Krajowej 254
85-689 Bydgoszcz, Polska
Kraj pochodzenia: PRC
www.myKAMAR.com
