art.
1443

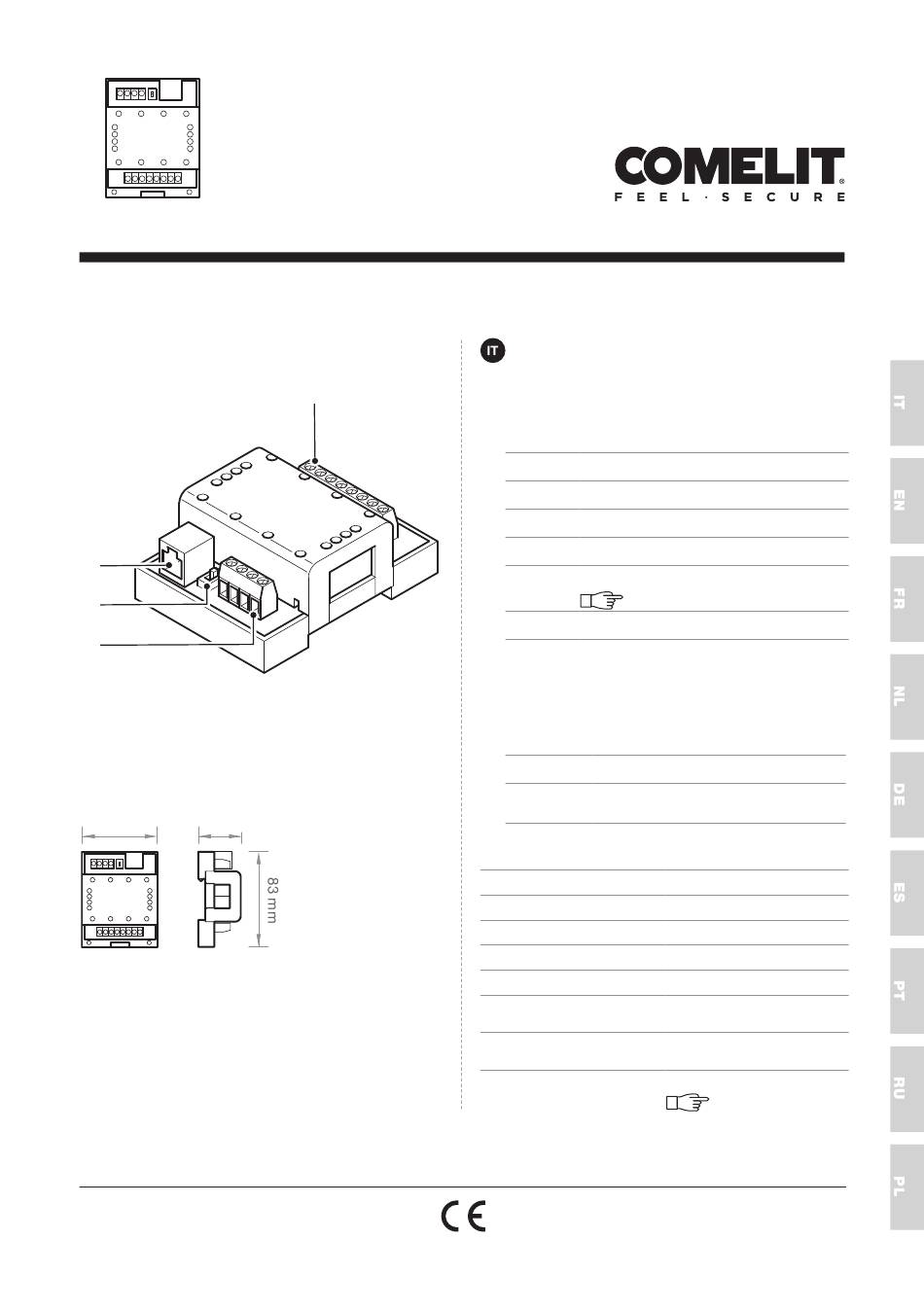

T E C H N I C A L M A N U A L
2
3
4
65 mm
36 mm
65 mm
36 mm
Il modulo IO art. 1443 dispone di 2 ingressi digtali,
1
un'uscita open collector e un'uscita relè di scambio.
1. Morsettiera per ingressi e uscita relé
2. Porta Ethernet di connessione alla rete
3. Selettore alimentazione PoE Comelit/Standard PoE
4. Morsettiera per la connessione del modulo
Caratteristiche tecniche
4 moduli DIN
4 moduli DIN
4 DIN modules
4 DIN modules
Schema di collegamento
Modulo relè attuatore sistema VIP
GND
Negativo di riferimento ingressi 1 e 2
IN1
Ingresso digitale 1
IN2
Ingresso digitale 2
GND
Negativo di riferimento ingressi 1 e 2
Uscita open collector
OC1
Schema di collegamento a pag. 5
NC COM NO Contatti relé
espansione art. SK9071
D+ D-
Morsetti per collegamento art. Sk9071
GND 12V
Morsetti di alimentazione art. Sk9071
12V DC
Assorbimento Min 0,7 W Max 2,6 W
Alimentazione 36/57 VDC 3A Max
Ingressi 24 VDC Max
Uscita relè 12 - 24 VDC/VAC 10A Max
Uscita Open Collector 24 VDC Max / 200 mA Max
Temperature di
5÷40 °C
funzionamento
Umidità di funzionamento
75 %
(RH max)
pag. 5
