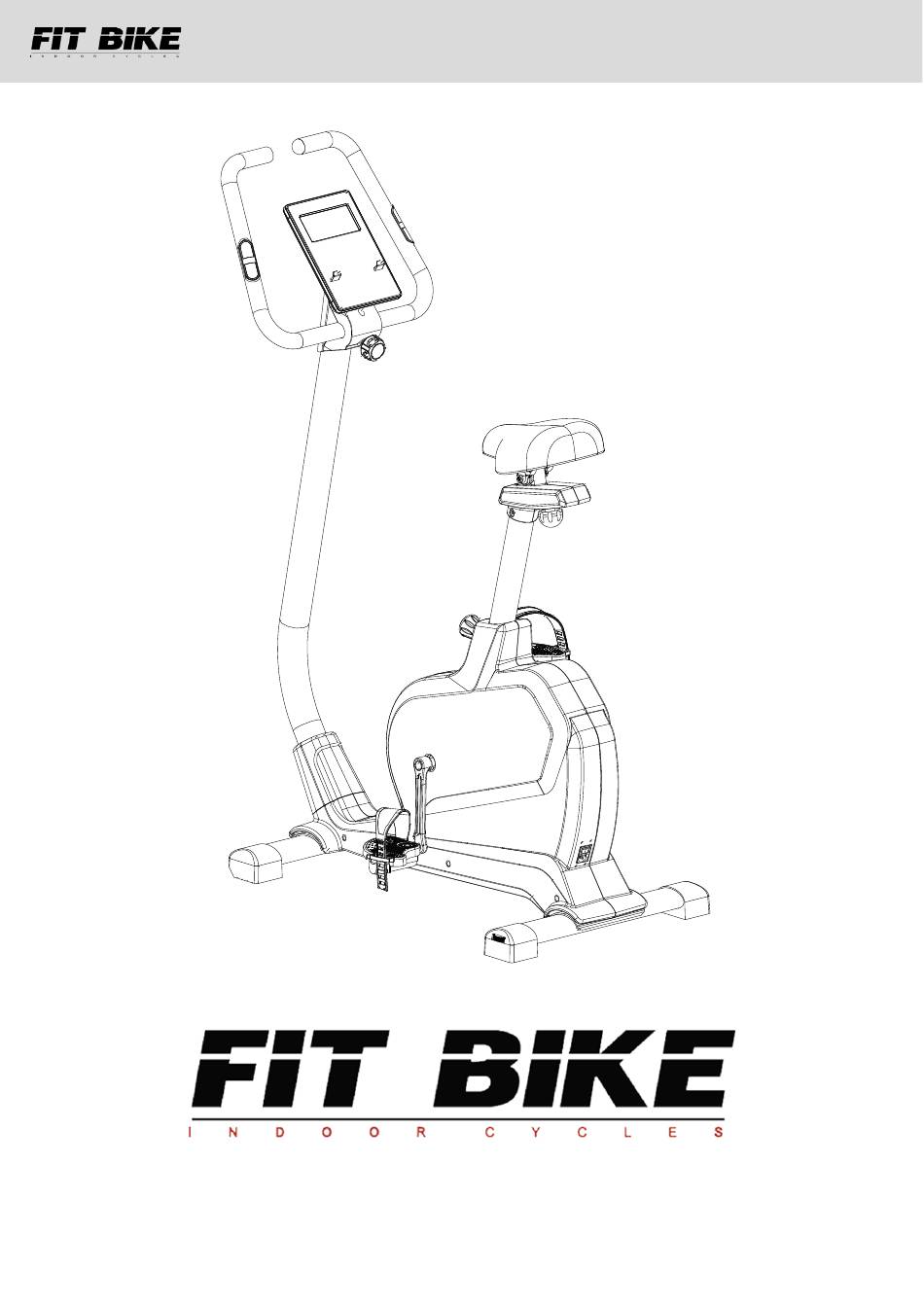

- Page 1 Comfort bike Manual – Exercise Bike – FitBike Comfort Bike – FFHT029...
- Page 2 Comfort bike Index Safety instructions / Maintenance ..................3 Overview drawing ........................ 5 Parts list ..........................6 Packing list .......................... 8 Tool set details ........................8 Assembly ..........................9 Nederlands ..........................13 Gebruikersinstructies ....................13 English ..........................16 User instructions .......................16 Deutsch ..........................19 Gebrauchsanweisung ....................19 Français ..........................22 Mode d'emploi ......................22...
- Page 3 Comfort bike Safety instructions / Maintenance ATTENTION: First read the entire manual before you install and use the LET OP: Lees eerst de gehele handleiding voor het apparaten te VORSICHT: Lesen Sie erst die gesamte Bedienungsanleitung , bevor Sie devices! monteren en in gebruik te nemen! das Gerät zusammenbauen und benutzen! To ensure optimum safety, you must check the device for damage and wear-...
- Page 4 Comfort bike ATTENTION : Avant d'installer et de mettre en service les appareils, lisez IMPORTANTE: ¡Lea primero todas las instrucciones cuidadosamente ATTENZIONE: Leggere l'intero manuale prima di assemblare e utilizzare il le manuel en entier ! antes de instalar y usar este equipo! dispositivo! Afin d'assurer une sécurité...
- Page 5 Comfort bike Overview drawing Manual – Exercise Bike – FitBike Comfort Bike – FFHT029...
- Page 6 Comfort bike Parts list Description Spec Q’ty NO Description Spec Q’ty CONSOLE 50 NYLON NUT Ф8*Ф16*1T CABLE 1230L 51 FLAT WASHER FRONT COVER COMPRESSION BAR RAL9023 SLEEVE Φ8*Φ12*30L 53 BEARING 6000 ZZ KNOB ABS,M8*60L 54 3mm SLEEVE φ10*φ14*3mml 55 COMPRESSION WHEEL φ40 PC FLAT WASHER Φ8*Φ14*2T SPRING WASHER...
- Page 7 Comfort bike 40 BELT 89 HANDLE φ22.2*2T 430 J6） 41 PULL ROD φ8*26.6L 90 CABLE 550L 42 SCREW ST3.9*30L 91L/ FRONT FOOT PAD (L/R) PP 43 SCREW 92 FRONT STABILIZER 40*80*1.5T*460L ST3.9*50L 44L/ PLASTIC 93 BOLT M8*20L COVER(LEFT/RIGHT) 45 NUT 94 CABLE 170L 46L/...
- Page 8 Comfort bike Packing list Tool set details B2300M-18 TOOLS PACKING 8X19 Arc washer(59) x4 M8*56(60) x4 Spring washer 8.1* 14.5*2.4t (7) x1 Steel bush Flat washer 8* 12*30 (4) x1 8* 14*2t (6) x1 KNOB M8*60 (5) Screw ST2.9*16L (10) x2 S13-14 Multi Tool (13) S13-15 Multi Tool (14) Allen Key 6mm (15)
- Page 9 Comfort bike Assembly STEP 1 M8*72(60) x4 ￠8*￠19*2T(59) x4 Allen Key 6mm (15) STEP 2 S13-15 Multi Tool (14) Manual – Exercise Bike – FitBike Comfort Bike – FFHT029...
- Page 10 Comfort bike STEP 3 Spring washer Steel bush 8.1* 14.5*2.4t (7) x1 8* 12*30 (4) x1 Flat washer 8* 14*2t (6) x1 KNOB M8*60 (5) Screw ST2.9*16L (10) x2 S13-15 Multi Tool (14) Manual – Exercise Bike – FitBike Comfort Bike – FFHT029...
- Page 11 Comfort bike STEP 4 S13-14 Multi Tool (13) Manual – Exercise Bike – FitBike Comfort Bike – FFHT029...
- Page 12 Comfort bike STEP 5 S13-15 Multi Tool (14) Manual – Exercise Bike – FitBike Comfort Bike – FFHT029...
- Page 13 Comfort bike Nederlands 1. Gebruikersinstructies P1 - P12 Dit is een selectie van 12 verschillende weerstanden RESET De oorspronkelijke waarde wordt op nul gezet, reset alle waarden. START / STOP Met deze toets kan de elektronische meter starten of stoppen met werken Functiewaarden verhogen (tijd/afstand/calorie/hartslag) DOWN De heartrate response toets, test de atleet na een periode van inspanning,...
- Page 14 Comfort bike Algemeen gebruik: 1. Nadat de voeding is aangesloten, gaat de console naar de inschakelmodus: de zoemer piept 1 seconde, terwijl het LCD-scherm 2 seconden wordt weergegeven, waarna de wieldiameter van 78,0 KM 1 seconde wordt weergegeven en het modusvenster van U0 wordt geopend.
- Page 15 Comfort bike 3. Gebruikersprogramma Gebruikers U1 ~ U4 kunnen hun eigen weerstandspiekprogramma maken bij elk verschillend interval voor weerstandsinstellingen, vier sets piekgrafieken die zijn opgeslagen in een spreadsheet, kunnen worden herhaald door de gebruiker. 4. H.R.C. Deze functie is een manier om de weerstand van de oefening te regelen aan de hand van de hartslagwaarde van de gebruiker.
- Page 16 Comfort bike English 1. User instructions P1 – P12 This is a selection of 12 different resistances RESET The original value is reset to zero, reset all values. START / STOP This key allows the electronic meter to start or stop working Increase function values (time/distance/calorie/heartrate) DOWN The heartrate response key, test the athlete after a period of exercise,...
- Page 17 Comfort bike General usage: 1. After connecting the power supply, the console enters the power-on mode: the buzzer beeps for 1 second, while the LCD displays for 2 seconds, and then displays the wheel diameter of 78.0 KM for 1 second, and then enters the mode window of U0. 2.
- Page 18 Comfort bike 3. User program Users U1 ~ U4 can create their own resistance peak program at each different interval for resistance settings, four sets of peak graphics stored in a spreadsheet, can be repeated by the user. 4. H.R.C. This function is a way to control the resistance of the exercise by the user's heartbeat value, basically there are four states according to the purpose of the desired exercise: v.
- Page 19 Comfort bike Deutsch 1. Gebrauchsanweisung P1 – P12 This is a selection of 12 different resistances RESET The original value is reset to zero, reset all values. START / STOP This key allows the electronic meter to start or stop working Increase function values (time/distance/calorie/heartrate) DOWN The heartrate response key, test the athlete after a period of exercise,...
- Page 20 Comfort bike General usage: 6. After connecting the power supply, the console enters the power-on mode: the buzzer beeps for 1 second, while the LCD displays for 2 seconds, and then displays the wheel diameter of 78.0 KM for 1 second, and then enters the mode window of U0. 7.
- Page 21 Comfort bike 8. User program Users U1 ~ U4 can create their own resistance peak program at each different interval for resistance settings, four sets of peak graphics stored in a spreadsheet, can be repeated by the user. 9. H.R.C. This function is a way to control the resistance of the exercise by the user's heartbeat value, basically there are four states according to the purpose of the desired exercise: ix.
- Page 22 Comfort bike Français 1. Mode d'emploi P1 - P12 Il s'agit d'une sélection de 12 résistances différentes RESET La valeur d'origine est remise à zéro, remettre toutes les valeurs à zéro. START / STOP Cette touche permet au compteur électronique de démarrer ou d'arrêter de fonctionner Augmenter les valeurs fonctionnelles (temps/distance/calorie/heartrate) DOWN...
- Page 23 Comfort bike Utilisation générale : 1. Après avoir connecté l'alimentation électrique, la console entre en mode de mise sous tension : le buzzer émet un bip pendant 1 seconde, tandis que l'écran LCD s'affiche pendant 2 secondes, puis affiche le diamètre de la roue de 78,0 KM pendant 1 seconde, et entre ensuite dans la fenêtre de mode U0.
- Page 24 Comfort bike graphique de pointe de résistance approprié, le graphique sélectionné clignotera, appuyez sur le "Mode" pour confirmer. 3. Programme de l'utilisateur Les utilisateurs U1 ~ U4 peuvent créer leur propre programme de pic de résistance à chaque intervalle différent pour les paramètres de résistance, quatre ensembles de graphiques de pic stockés dans une feuille de calcul, peuvent être répétés par l'utilisateur.
- Page 25 Comfort bike 6. Récupération Lorsque PULSE est détecté, appuyez sur le bouton de réponse au battement de cœur pour commencer à détecter la fonction de réponse au battement de cœur. Tenez fermement le dispositif cardiaque dans votre main pendant la minute de détection pour que le symbole du battement cardiaque continue de clignoter et de détecter, et lorsque le temps revient à...
