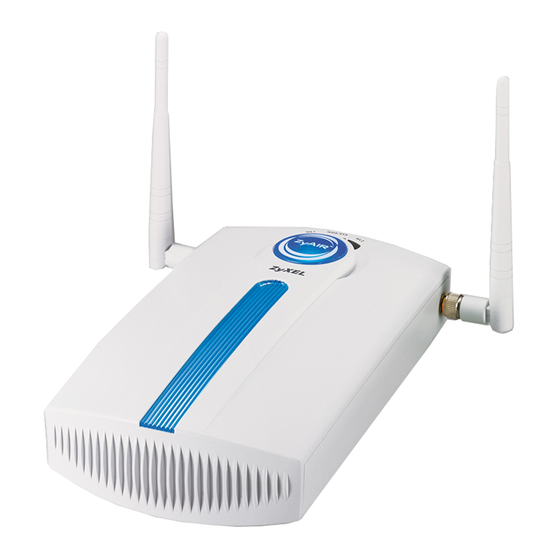

NWA-3500
802.11a/b/g Wireless Access Point

Quick Start Guide

Copyright © 2010. All rights reserved.
Version 3.60
01/2010
Edition 3

Table of Contents

3
17
33
47
61
77
91
105
117
