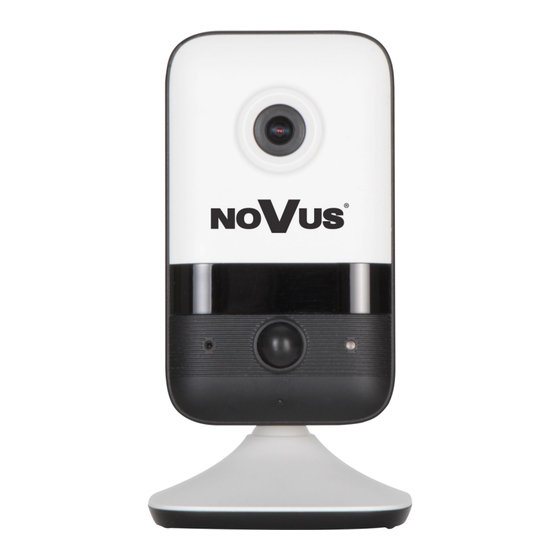

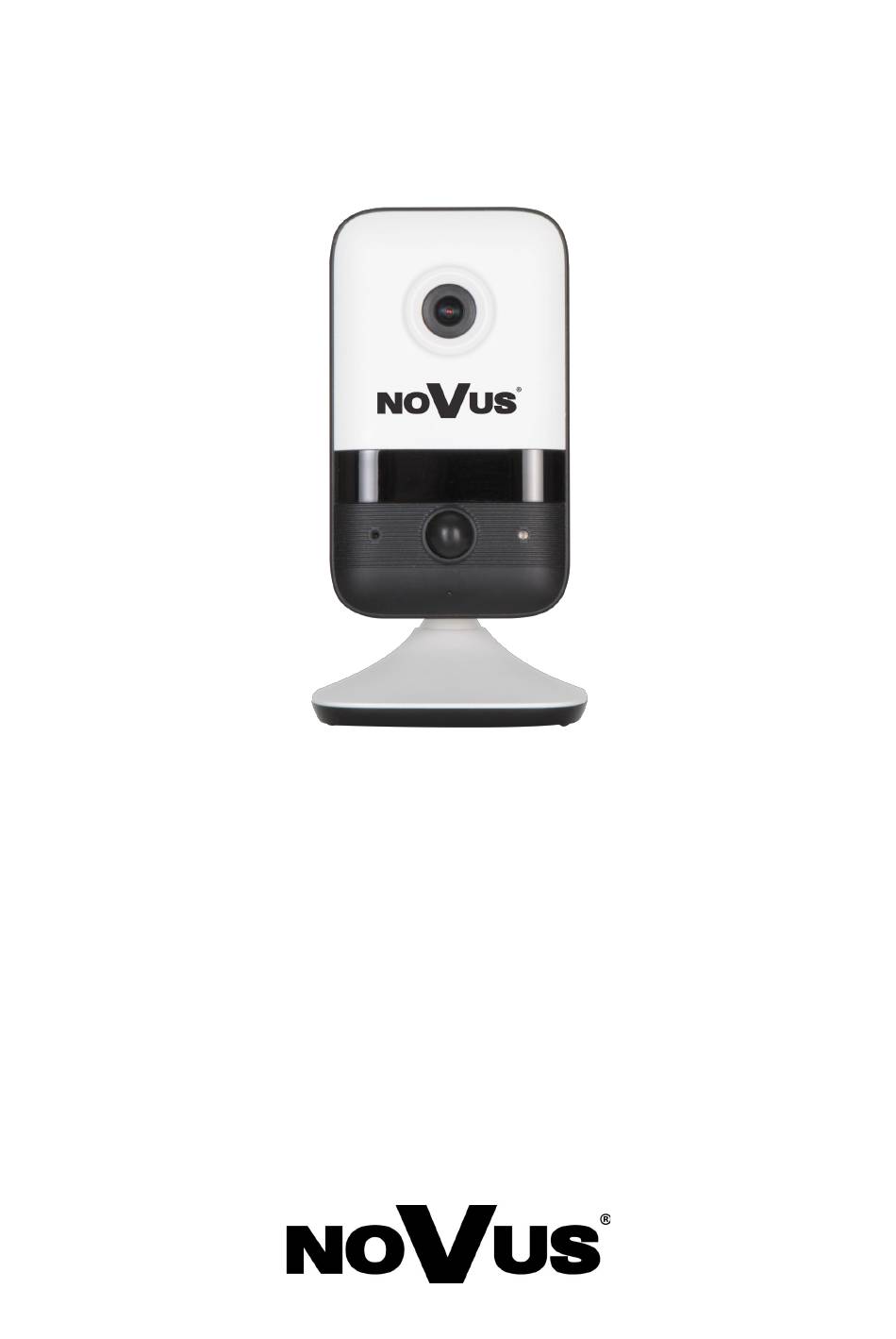

- Page 1 Q u i c k s t a r t g u i d e NVIP-4Q-6101/PIR/W...
- Page 2 NVIP-4Q-6101/PIR/W Quick start guide ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS THE PRODUCT MEETS THE REQUIREMENTS CONTAINED IN THE FOLLOWING DIRECTIVES: DIRECTIVE 2014/30/EU OF THE EUROPEAN PARLIMENT AND OF THE COUNCIL of 26 February 2014 on the harmonization of the laws of the Member States relating to electromagnetic compatibility (OJ L 96, 29.3.2014, p.
- Page 3 NVIP-4Q-6101/PIR/W Quick start guide ver. 1.0 IMPORTANT SAFEGUARDS AND WARNINGS Before using the device, read the instruction manual in order to ensure proper and safe operation of the device. Failure to comply with the instructions may lead to damage to the device and/or safety violations.
- Page 4 NVIP-4Q-6101/PIR/W Quick start guide ver. 1.0 FOREWORD INFORMATION 1. TECHNICAL SPECIFICATION IMAGE Image Sensor 4 MPX CMOS sensor 1/3” SmartSens Number of Effective Pixels 2568 (H) x 1448 (V) 0.01 lx/F2.1 - color mode, Min. Illumination 0 lx (IR on) - B/W mode...
- Page 5 NVIP-4Q-6101/PIR/W Quick start guide ver. 1.0 FOREWORD INFORMATION OTHER FUNCTIONS IEEE 802.1X support, HTTPS support, MAC/IP address filtering, force Security change of default password Privacy Zones 4 video mask type: single color Motion Detection PIR detector range up to 5 m...
- Page 6 NVIP-4Q-6101/PIR/W Quick start guide ver. 1.0 START-UP AND INITIAL CONFIGURATION 1.1. Camera dimensions 1.2. Package contents After you open the package make sure that the following elements are inside: • IP camera • Accessories bag • Quick start guide If any of this elements has been damaged during transport, pack all the elements back into the original box and contact your supplier for further assistance.
- Page 7 NVIP-4Q-6101/PIR/W Quick start guide ver. 1.0 START-UP AND INITIAL CONFIGURATION 2. START-UP AND INITIAL CONFIGURATION 2.1. Description of camera components and connectors Lens Speaker IR LED (infrared illuminator) Alarm input/output connectors Microphone 12VDC power socket PIR detector RESET button Status light...
- Page 8 NVIP-4Q-6101/PIR/W Quick start guide ver. 1.0 START-UP AND INITIAL CONFIGURATION 2.2. Power supply connection The camera can be powered from AC or DC power supplies available on the market, provided that it meets the technical requirements of the camera. The power supply must provide a stabilized DC voltage of 24V, must allow for the consumption of at least 10W of power, and must have a DC 2.5/5.5...
- Page 9 NVIP-4Q-6101/PIR/W Quick start guide ver. 1.0 START-UP AND INITIAL CONFIGURATION 2.4. Camera mounting The camera design allows flexible selection of the place of attachment / installation. The camera can work when placed on any flat surface or be hung using mounting holes in the foot.
- Page 10 NVIP-4Q-6101/PIR/W Quick start guide ver. 1.0 START-UP AND INITIAL CONFIGURATION 2.5. Starting the camera 2.5.1 Starting with connecting the camera to a wired LAN network To start the camera, connect the Ethernet cable to the camera's network socket, and the other end to the switch or router.
- Page 11 NVIP-4Q-6101/PIR/W Quick start guide ver. 1.0 START-UP AND INITIAL CONFIGURATION 2.5.2 Starting with connecting the camera to a WiFi network • Połączenie wykorzystujące zewnętrzne zasilanie kamery i kabel ethernetowy To start the camera with a WiFi connection, you need to have a mobile device (smartphone, tablet).
- Page 12 NVIP-4Q-6101/PIR/W Quick start guide ver. 1.0 START-UP AND INITIAL CONFIGURATION 2.6. Security recommendations for network architecture and configuration WARNING! Below are shown security recommendations for network architecture and configuration of CCTV systems that are connected to the Internet to reduce the risk of unauthorized interference with the system by a third party.
- Page 13 NVIP-4Q-6101/PIR/W Quick start guide ver. 1.0 NETWORK CONNECTION UTILIZING WEB BROWSER 3. NETWORK CONNECTION UTILIZING WEB BROSWER 3.1. First connection to the camera Enter the camera's IP address in the address bar of your web browser. Once connected, a privacy statement window will appear, which you must accept by checking the checkbox and pressing the "Read"...
- Page 14 NVIP-4Q-6101/PIR/W Quick start guide ver. 1.0 USING AND CONFIGURING 3.2. Remote view window The view below shows the remote viewing window displayed in the Edge browser switched to Internet Explorer mode, with the "NetAIIPCamera" add-on installed. When connecting to the camera from browsers that use HTML5, some menu items and/or options may be unavailable or limited.
- Page 15 NVIP-4Q-6101/PIR/W Quick start guide ver. 1.0 RESTORE FACTORY SETTINGS 3. Alarm event icons display panel: From left to right: alarm output activation, memory card recording, color change, sabotage, scene change, people detection, PIR detection, alarm input alarm, motion detection alarm. The occurrence of a given event is signaled by a flashing red color.
- Page 16 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. 431 Pulawska St., 02-801 Warsaw, Poland tel.: +4822 546 0 546, kontakt@aat.pl www.novuscctv.com 29.07.2024 TF, DK v1.0...
- Page 17 S k r ó c o n a i n s t r u k c j a o b s ł u g i NVIP-4Q-6101/PIR/W...
- Page 18 NVIP-4Q-6101/PIR/W Skrócona instrukcja obsługi wersja 1.0 UWAGI I OSTRZEŻENIA UWAGI I OSTRZEŻENIA PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: PRODUKT SPEŁNIA WYMAGANIA ZAWARTE W DYREKTYWACH: DYREKTYWA PARLAMENTU EUROPEJSKIEGO I RADY 2014/30/UE z dnia 26 Niniejszy produkt został oznakowany zgodnie z Dyrektywą WEEE (2012/19/EU) oraz późniejszymi lutego 2014 r.
- Page 19 NVIP-4Q-6101/PIR/W Skrócona instrukcja obsługi wersja 1.0 WARUNKI BEZPIECZEŃSTWA Przed rozpoczęciem użytkowania urządzenia, należy zapoznać się z instrukcją obsługi w celu zapewnienia właściwej i bezpiecznej pracy urządzenia. Nieprzestrzeganie instrukcji może prowadzić do uszkodzenia urządzenia i/lub naruszenia bezpieczeństwa użytkowania. Użytkownik nie może dokonywać samodzielnych napraw urządzenia. Naprawy i konserwację...
- Page 20 NVIP-4Q-6101/PIR/W Skrócona instrukcja obsługi wersja 1.0 INFORMACJE WSTĘPNE 1. DANE TECHNICZNE OBRAZ Przetwornik obrazu 4 MPX, matryca CMOS, 1/3”, SmartSens Liczba efektywnych pikseli 2568 (H) x 1448 (V) 0.01 lx/F2.1 - tryb kolorowy, Czułość 0 lx (IR wł.) - tryb czarno-biały...
- Page 21 NVIP-4Q-6101/PIR/W Skrócona instrukcja obsługi wersja 1.0 INFORMACJE WSTĘPNE POZOSTAŁE FUNKCJE obsługa IEEE 802.1X, obsługa HTTPS, filtrowanie adresów MAC/IP, Zabezpieczenia wymuszenie zmiany hasła domyślnego Strefy prywatności 4 typu kolor Detekcja ruchu Detektor PIR zasięg do 5 m Obszar obserwacji (ROI) Analiza obrazu sabotaż, detekcja osób...
- Page 22 NVIP-4Q-6101/PIR/W Skrócona instrukcja obsługi wersja 1.0 INFORMACJE WSTĘPNE 1.1. Wymiary kamery 1.2. Zawartość opakowania Po otwarciu należy upewnić się czy w opakowaniu znajdują się następujące elementy: • Kamera IP • Torebka z akcesoriami montażowymi • Skrócona instrukcja obsługi. Jeżeli którykolwiek z elementów został uszkodzony w transporcie, należy spakować zawartość...
- Page 23 NVIP-4Q-6101/PIR/W Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2. URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2.1. Opis elementów i złącz kamery Obiektyw Głośnik Dioda IR LED (oświetlacz Blok złącz wejść/wyjść alarmowych podczerwieni) Mikrofon Gniazdo zasilania 12VDC Detektor PIR Przycisk RESET Kontrolka stanu Gniazdo karty pamięci...
- Page 24 NVIP-4Q-6101/PIR/W Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2.2. Podłączenie zasilania Kamerę można zasilić z dostępnego na rynku zasilacza prądu stałego, pod warunkiem spełnienia przez niego wymogów technicznych kamery. Zasilacz musi dostarczać stabilizowanego napięcia stałego o wartości 12V, musi pozwalać na pobór co najmniej 10W mocy, oraz posiadać wtyk zasilający walcowy DC 2.5/5.5 o właściwej polaryzacji styków:...
- Page 25 NVIP-4Q-6101/PIR/W Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2.4. Montaż kamery Konstrukcja kamery umożliwia elastyczny wybór miejsca zamocowania/postawienia. Kamera może pracować postawiona na dowolnej płaskiej powierzchni lub być zawieszona z wykorzystaniem otworów montażowych w stopie. Aby zamontować kamerę w pozycji wiszącej, zalecamy postępować wg poniższych wskazówek: Przyłóż...
- Page 26 NVIP-4Q-6101/PIR/W Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2.5. Uruchomienie kamery 2.5.1 Uruchomienie z podłączeniem kamery do sieci przewodowej LAN W celu uruchomienia kamery należy podłączyć kabel ethernetowy do gniazda sieciowego kamery, a drugi koniec do switcha lub routera. Jeżeli posiadany switch lub router nie jest urządzeniem PoE, do kamery należy także podłączyć...
- Page 27 NVIP-4Q-6101/PIR/W Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2.5.2 Uruchomienie z podłączeniem kamery do sieci WiFi Do uruchomienia kamery z podłączeniem do sieci WiFi niezbędne jest posiadanie urządzenia mobilnego (smartfon, tablet). Przed rozpoczęciem operacji należy upewnić się, że urządzenie mobilne ma połączenie z siecią...
- Page 28 NVIP-4Q-6101/PIR/W Skrócona instrukcja obsługi wersja 1.0 URUCHAMIANIE I WSTĘPNA KONFIGURACJA 2.6. Zalecenia dotyczące bezpieczeństwa sieci UWAGA! Poniżej zostały przedstawione podstawowe zalecenia dotyczące budowy oraz konfiguracji systemów monitoringu podłączonych do sieci Internet, pozwalające ograniczyć ryzyko nieautoryzowanej ingerencji w system przez osoby trzecie.
- Page 29 NVIP-4Q-6101/PIR/W Skrócona instrukcja obsługi wersja 1.0 POŁĄCZENIA SIECIOWE ZA POMOCĄ PRZEGLĄDARKI WWW 3. POŁĄCZENIE Z KOMPUTERA PC ZA POMOCĄ PRZEGLĄDARKI WWW 3.1. Pierwsze łączenie z kamerą Po podłączeniu i skonfigurowaniu kamery można połączyć się z kamerą. W pasku adresu przeglądarki WWW należy wpisać...
- Page 30 NVIP-4Q-6101/PIR/W Skrócona instrukcja obsługi wersja 1.0 INTERFEJS WWW - PRACA Z KAMERĄ 4. INTERFEJS WWW - PRACA Z KAMERĄ 4.1 Wyświetlanie obrazu na żywo Poniższy widok przedstawia okno zdalnego podglądu wyświetlone w przeglądarce Edge przełączonej w tryb Internet Explorera, z zainstalowanym dodatkiem „NetAIIPCamera”.
- Page 31 NVIP-4Q-6101/PIR/W Skrócona instrukcja obsługi wersja 1.0 PRZYWRACANIE USTAWIEŃ FABRYCZNYCH 3. Panel wyświetlania ikon zdarzeń alarmowych: Od lewej: aktywacja wyjścia alarmowego, sygnalizacja nagrywania na kartę pamięci, zmiana kolorystyki, sabotaż, zmiana sceny, detekcja osób, detekcja PIR, alarm wejścia alarmowego, detekcja ruchu. Wystąpienie danego zdarzenia jest sygnalizowane migającym czerwonym kolorem.
- Page 32 AAT SYSTEMY BEZPIECZEŃSTWA Sp. z o.o. ul. Puławska 431, 02-801 Warszawa, Polska tel.: 22 546 0 546, kontakt@aat.pl www.novuscctv.com/pl 29.07.2024 TF, DK v1.0...
