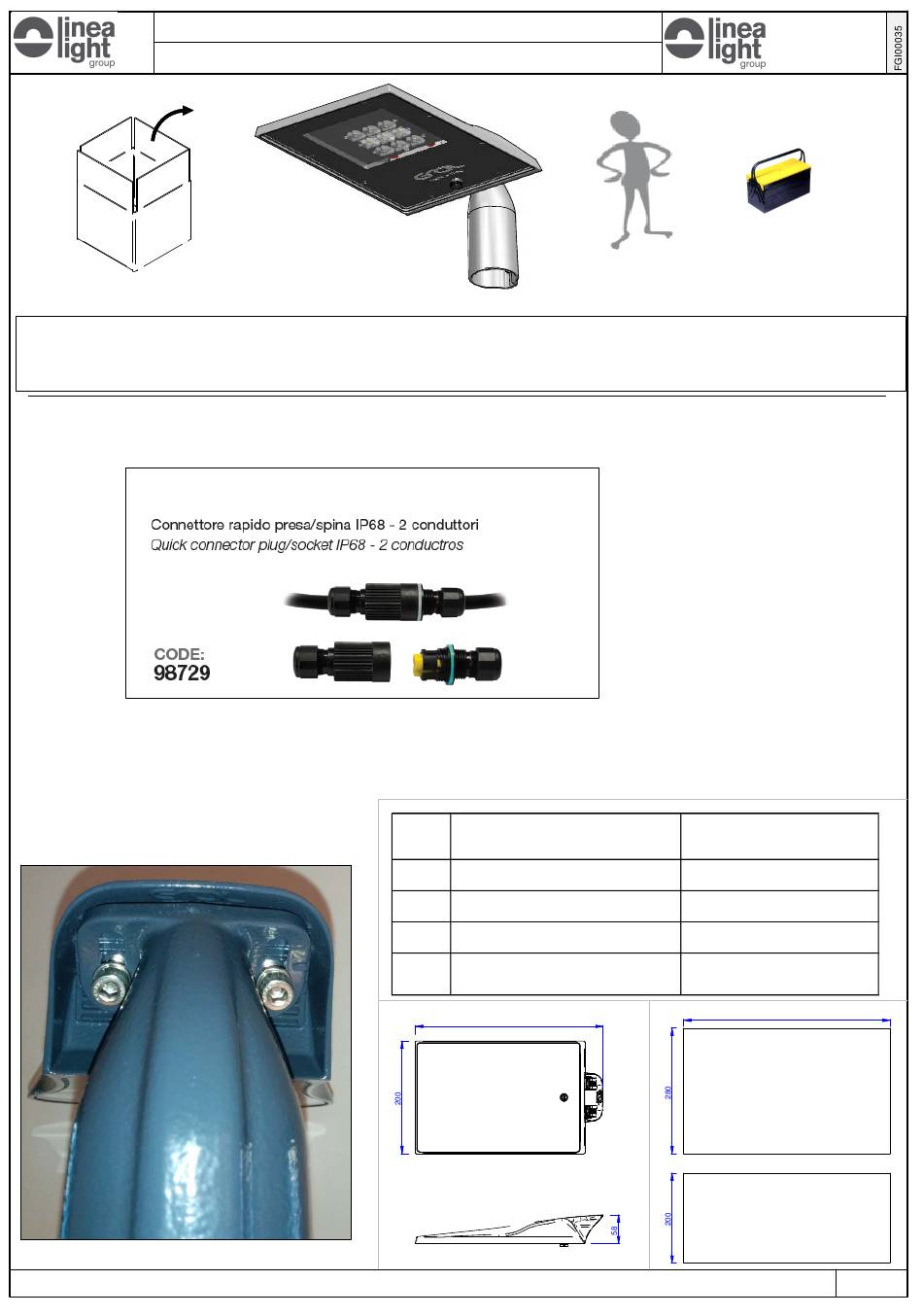

Linea Light Micro-Parker Mounting Instruction

MANUALE DI INSTALLAZIONE // MOUNTING INSTRUCTION
(ITA) - L'APPARECCHIO DEVE ESSERE INSTALLATO DA PERSONALE QUALIFICATO. L'AZIENDA DECLINA OGNI RESPONSABILITÀ QUALORAL'INSTALLAZIONE NON
AVVENGA SECONDO LE NORME VIGENTI. LASCIARE UNA COPIA DI QUESTE ISTRUZIONI AL RESPONSABILE DELLA MANUTENZIONE. CONSERVARE L'ETICHETTA
DELL'IMBALLO ORIGINALE PER EVENTUALI RECLAMI FUTURI.
(ENG) - THIS FICTURE MUST BE INSTALLED BY A QUALIFICATED ELECTRICIAN. ERAL SRL IS NOT RESPONSIBLE IF ITS FIXTURES ARE NOT INSTALLED ACCORDING TO
LOCAL SAFETY STANDARDS. PLEASE LEAVE A COPY OF THESE INSTRUCTIONS TO THE PERSON RESPONSABLE FOR THE MAINTENANCE OF THE INSTALLATION. KEEP
THE LABEL OF THE ORIGINAL PACKING FOR THE EVENTUAL FUTURE CLAIMS.
FASE (1) / STEP (1)
Cablaggio dell'articolo (1m cavo incluso) usando l'accessorio (vedi Fig.1) o similare. Inserire il cavo cablato all'interno del palo
Wiring of the item (1m cable included) using accessory (see Fig.1) or similar. Insert the wired cable inside the pole
ACCESSORIO NON INCLUSO / ACCESSORY NOT INLCUDED
FASE (2) / STEP (2):
Regolare l'inclinazione dell'articolo allentando viti/rondelle M8 (Fig.2).
Adjust the inclination of the article by loosening M8 screws/washers (Fig.2).
FIG.2
Revisione: 2 - Data di creazione :3/13/2024 - Data ultima modifica : 10/31/2023
Micro-Parker
Posizione di funzionamento prevista /
1.
Normal operating position
Peso dell'apparecchio /
2.
Weight of the luminaire
Dimensioni di ingombro /
3.
Overall dimension
Superficie esposta al vento /
4.
Surface exposed to the wind
Dimensioni vano scatola di connessione /
5.
Connection box compartment dimensions
3.
320
LINEA LIGHT S.R.L
VIA CAL LONGA, 7 Z.I.
31028 VAZZOLA (TV)
TEL: +39 04237868
www.eralsolution.com
FIG. 1
Su palo conico, terminale D.60mm /
On conical cross sect ion pole,
D.60mm on the top
3,5 Kg
Vedi disegno tecnico in basso /
Technical drawing below (*)
0,20m²
Vedi disegno tecnico in basso /
Technical drawing below (**)
5.
460
