Craftsman 247.374400 Operator's Manual

21” lawn mower

Hide thumbs Also See for 247.374400:

Operator's manual (60 pages)

page of 56

/ 56
Bookmarks

Available languages

Quick Links

Download this manual

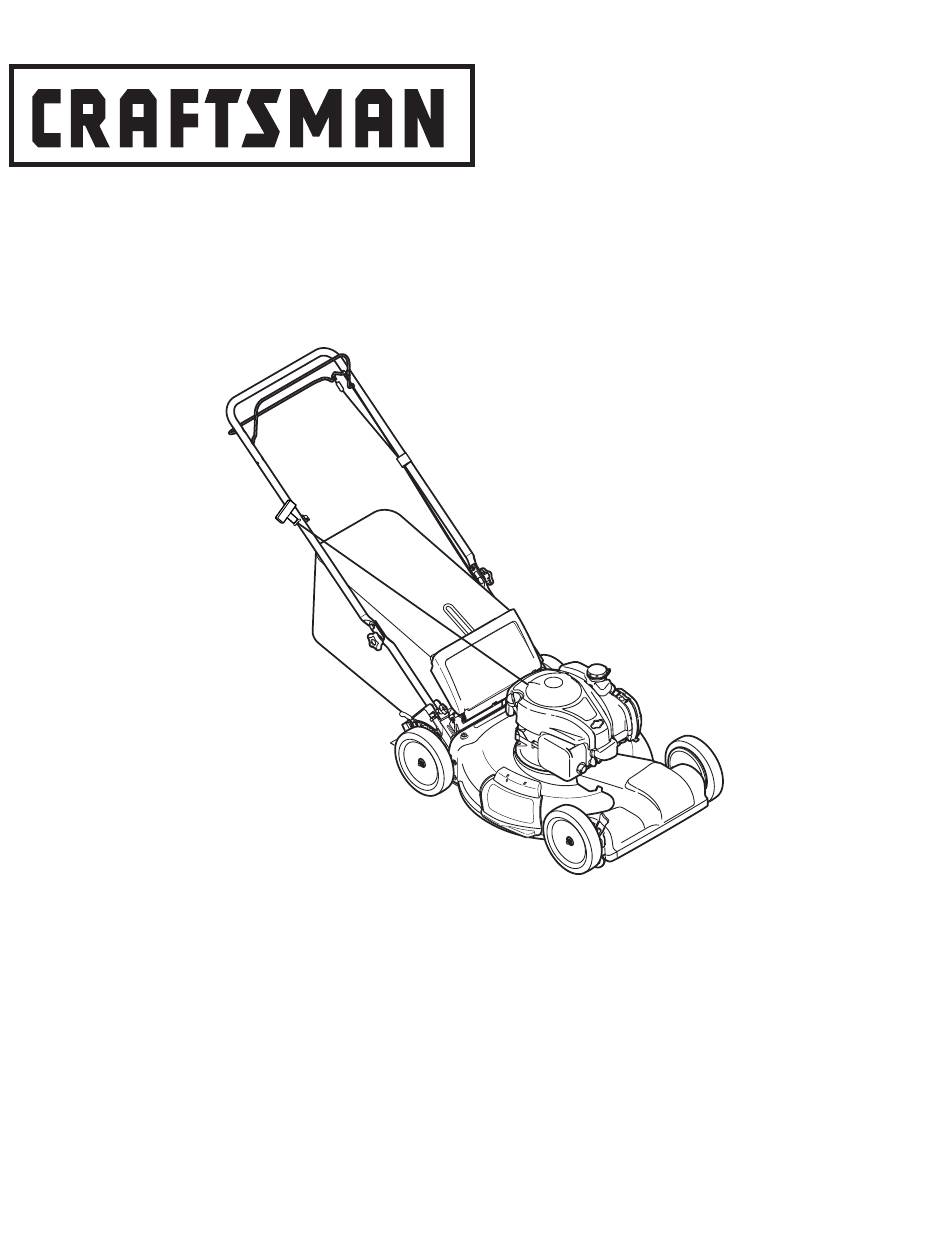

Operator's Manual

21" LAWN MOWER

Model No. 247.374400

CAUTION: Before using this

product, read this manual and

follow all safety rules and operating

instructions.

Sears Brands Management Corporation, Hoffman Estates, IL 60179, U.S.A.

Visit our website: www.craftsman.com

• SAFETY

• ASSEMBLY

• OPERATION

• MAINTENANCE

• PARTS LIST

• ESPAÑOL

Form No. 769-08454

(November 16, 2012)

Need help?

Do you have a question about the 247.374400 and is the answer not in the manual?

Questions and answers

Summary of Contents for Craftsman 247.374400

Page 1 Operator’s Manual ® 21” LAWN MOWER Model No. 247.374400 • SAFETY • ASSEMBLY • OPERATION • MAINTENANCE CAUTION: Before using this • PARTS LIST product, read this manual and • ESPAÑOL follow all safety rules and operating instructions. Sears Brands Management Corporation, Hoffman Estates, IL 60179, U.S.A.
Page 2 For two years from the date of purchase, this product is warranted against any defects in material or workmanship. Defective product will receive free repair or free replacement if repair is unavailable. For warranty coverage details to obtain repair or replacement, visit the web site: www.craftsman.com. This warranty covers ONLY defects in material and workmanship. Warranty coverage does NOT include: •...
Page 3 SAFETY INSTRUCTIONS WARNING DANGER This symbol points out important safety instructions which, if not This machine was built to be operated according to the safe operation followed, could endanger the personal safety and/or property of practices in this manual. As with any type of power equipment, yourself and others.
Page 4 SAFETY INSTRUCTIONS • If the equipment should start to vibrate abnormally, stop the engine and • Keep children out of the mowing area and under watchful care of a check immediately for the cause. Vibration is generally a warning of trouble. responsible adult other than the operator.
Page 5 SAFETY INSTRUCTIONS DO NOT MODIFY ENGINE General Service: • Never run an engine indoors or in a poorly ventilated area. Engine exhaust To avoid serious injury or death, do not modify engine in any way. Tampering contains carbon monoxide, an odorless and deadly gas. with the governor setting can lead to a runaway engine and cause it to operate at unsafe speeds.
Page 6 SAFETY INSTRUCTIONS SAFETY SYMBOLS This page depicts and describes safety symbols that may appear on this product. Read, understand, and follow all instructions on the machine before attempting to assemble and operate. Symbol Description READ THE OPERATOR’S MANUAL(S) Read, understand, and follow all instructions in the manual(s) before attempting to assemble and operate DANGER —...
Page 7 SLOPE GAUGE...
Page 8 ASSEMBLY IMPORTANT: This unit is shipped without gasoline or oil in the engine. Be certain to service engine with gasoline and oil as instructed in the Operation section before starting or running your machine. NOTE: Reference to right and left hand side of the Lawn Mower is observed from the operating position.
Page 9 ASSEMBLY Follow the steps below to complete handle assembly: Pull upward on the handle until holes in lower handle (shown in Figure 3 deck cutaway) line up with holes in handle bracket. See Figure 4. NOTE: When pulling upward on handle, make sure to not pull handle all the way out.
Page 10 ASSEMBLY Attaching the Grass Catcher Follow steps below to assemble the grass catcher. Make certain bag is turned right side out before assembling (warning label will be on the outside). Place bag over frame so that its black plastic side is at the bottom. Slip plastic channel of grass bag over hooks on the frame.
Page 11 The primer is located in the center of the air filter. See Figure 11 inset. The primer is used to pump gas into the carburetor and aid in starting the engine. Meets ANSI Safety Standards Craftsman Lawn Mowers conform to the safety standard of the American National Standards Institute (ANSI).
Page 12 OPERATION GAS AND OIL FILL-UP IMPORTANT: This unit is shipped without gasoline or oil in the engine. Be certain to service engine with gasoline and oil as instructed in this section before starting or running your machine. (one 18 ounce bottle shipped with unit) First Time Use Remove oil fill dipstick (G).
Page 13 OPERATION WARNING Be sure no one other than the operator is standing near the lawn mower while starting engine or operating mower. Never run engine indoors or in enclosed, poorly ventilated areas. Engine exhaust contains carbon monoxide, an odorless and deadly gas. Keep hands, feet, hair and loose clothing away from any moving parts on engine and lawn mower.
Page 14 SERVICE AND MAINTENANCE MAINTENANCE SCHEDULE Follow the maintenance schedule given below. This chart describes service WARNING guidelines only. Use the Service Log column to keep track of completed Before performing any type of maintenance/service, disengage all controls maintenance tasks. To locate the nearest Sears Service Center or to schedule service, and stop the engine.
Page 15 SERVICE AND MAINTENANCE WARNING Always stop engine, disconnect spark plug wire, and ground against engine before performing any type of maintenance on your machine. Electrode GENERAL RECOMMENDATIONS • Always observe safety rules when performing any maintenance. • The warranty on this lawn mower does not cover items that have been subjected to operator abuse or negligence.
Page 16 SERVICE AND MAINTENANCE Check Engine Oil Check oil level before each operation. Be sure oil level is maintained. Check the oil with the engine stopped and level. Remove the oil fill dipstick and wipe it clean. Insert and tighten dipstick. Remove it to check the oil level. If the oil level is near or below the lower limit mark on the dipstick, remove Air Filter the oil filler cap/dipstick, and fill with the recommended oil to the upper...
Page 17 SERVICE AND MAINTENANCE Cleaning Deck Clean underside of the mower deck once a season to prevent build-up of grass clippings or other debris. Check and clean more often if mower is typically used in Blade the mulching configuration. Follow steps below for this job. Adapter Run engine until it stops from lack of fuel.
Page 18 OFF-SEASON STORAGE WARNING Never store lawn mower with fuel in tank indoors or in poorly ventilated areas where fuel fumes may reach an open flame, spark, or pilot light as on a furnace, water heater, clothes dryer, or gas appliance. Preparing The Engine Preparing The Lawn Mower For engines stored over 30 days:...
Page 19 NOTES...
Page 20 TROUBLESHOOTING WARNING Disconnect the spark plug wire and ground it against the engine to prevent unintended starting. Before performing any type of maintenance/service, disengage all controls and stop the engine. Wait until all moving parts have come to a complete stop. Always wear safety glasses during operation or while performing any adjustments or repairs.
Page 21 TROUBLESHOOTING Problem Cause Remedy Mower will not mulch grass 1. Wet grass. 1. Do not mow when grass is wet; wait until later to cut. 2. Excessively high grass. 2. Mow once at a high cutting height, then mow again at desired height or make a narrower cutting path.
Page 22 PARTS LIST Craftsman Mower — Model No. 247.374400...
Page 23 PARTS LIST Craftsman Mower — Model No. 247.374400 Ref. Ref. Part No. Description Part No. Description 736-0524B Blade Bell Support 747-05184A Blade Control 712-04064 Nut, Flange Lock, 1/4-20 749-04680-0637 Upper Handle 618-04881A Transmission 734-04563 Wheel, 8 x 1.8 946-1113 Control Cable...
Page 24 PARTS LIST Craftsman Engine Model No. 09P702-0008-F1 For Craftsman Mower Model No. 247.374400 48 SHORTB LOCK 1329 REPLACEMENTE NGINE 1330R EPAIRM ANUAL 1058O PERATOR’SM ANUAL 1264 1263...
Page 25 PARTS LIST Craftsman Engine Model No. 09P702-0008-F1 For Craftsman Mower Model No. 247.374400 1036 EMISSIONSL ABEL 745A...
Page 26 PARTS LIST Craftsman Engine Model No. 09P702-0008-F1 For Craftsman Mower Model No. 247.374400...
Page 27 PARTS LIST Craftsman Engine Model No. 09P702-0008-F1 For Craftsman Mower Model No. 247.374400 1238 1127 1395...
Page 28 PARTS LIST Craftsman Engine Model No. 09P702-0008-F1 For Craftsman Mower Model No. 247.374400 1026 1029 1029A 1023 358 ENGINE GASKET SET 121 CARBURETOR OVERHAUL KIT...
Page 29 PARTS LIST Craftsman Engine Model No. 09P702-0008-F1 For Craftsman Mower Model No. 247.374400 Ref. Ref. Part No. Description Part No. Description 590519 Cylinder Assembly 697799 Slinger-Governor/Oil 299819s Kit-Bushing/Seal (Magneto Side) 590514 Tappet-Valve 590569 Sump-Engine 590524 Camshaft 590525 Head-Cylinder Short Block (Not Available At...
Page 30 PARTS LIST Craftsman Engine Model No. 09P702-0008-F1 For Craftsman Mower Model No. 247.374400 Ref. Ref. Part No. Description Part No. Description 793480 Screw (Mounting Bracket) 590536 Stud-Rocker Arm 690662 Nut (Flywheel) 691031 Seal-O Ring (Dipstick) 799582 Armature-Magneto 590572 Dipstick/Tube Assembly...
Page 31 PARTS LIST Craftsman Mower Labels — Model No. 247.374400 777S33353 AVOID SERIOUS INJURY OR DEATH • KEEP HANDS AND FEET AWAY FROM ROTATING PARTS. • REMOVE OBJECTS TH AT CAN BE THROWN BY THE BLADE IN ANY DIRECTION . WEAR SAFETY GLASSES.
Page 32 (This page applicable in the U.S.A. and Canada only.) Sears Brands Management Corporation (Sears), the California Air Resources Board (CARB) and the United States Environmental Protection Agency (U.S. EPA) Emission Control System Warranty Statement (Owner’s Defect Warranty Rights and Obligations) EMISSION CONTROL WARRANTY COVERAGE IS APPLICABLE TO CERTIFIED ENGINES AND TO CERTIFIED MODEL YEAR 1997 AND LATER ENGINES WHICH ARE PURCHASED AND PURCHASED IN CALIFORNIA IN 1995 AND THEREAFTER, WHICH ARE USED IN CALIFORNIA,...
Page 33 NOTES...
Page 34 REPAIR PROTECTION AGREEMENT Congratulations on making a smart purchase. Your new Craftsman® product is designed and manufactured for years of dependable operation. But like all products, it may require repair from time to time. That’s when having a Repair Protection Agreement can save you money and aggravation.
Page 35 Para obtener información sobre el alcance de la garantía y solicitar la reparación o el reemplazo, visite el sitio Web: www.craftsman.com. Esta garantía cubre ÚNICAMENTE los defectos en los materiales y en la mano de obra. Esta garantía NO cubre: •...
Page 36 INSTRUCCIONES DE SEGURIDAD ADVERTENCIA PELIGRO La presencia de este símbolo indica que se trata de instrucciones Esta máquina fue construida para ser operada de acuerdo con las reglas importantes de seguridad que se deben respetar para evitar poner en de seguridad contenidas en este manual. Al igual que con cualquier tipo peligro su seguridad personal y/o material y la de otras personas.
Page 37 INSTRUCCIONES DE SEGURIDAD No haga lo siguiente: • Nunca opere la podadora en césped húmedo. Siempre esté seguro de su equilibrio. Si tropieza y cae puede lesionarse gravemente. Si siente que • No corte el césped cerca de pozos, hundimientos, bancos, podría perder el pierde el equilibrio, suelte inmediatamente la manija de control de la equilibrio.
Page 38 INSTRUCCIONES DE SEGURIDAD • Nunca recargue el tanque de combustible. Llene el tanque no más de 1 • No cambie la configuración del regulador del motor ni acelere demasiado el pulgada por debajo de la base del cuello de llenado para dejar espacio para la mismo.
Page 39 INSTRUCCIONES DE SEGURIDAD SÍMBOLOS DE SEGURIDAD Esta página representa y describe la seguridad los símbolos que pueden parecer en este producto. Lea, comprenda, y siga todas instrucciones en la máquina antes procurar para reunir y operar. Símbolo Descripción LEA EL MANUAL(S) DEL OPERADOR Lea, comprenda, y siga todas instrucciones en el manual (manuales) antes procurar para reunir y operar.
Page 40 PENDIENTE DE CALIBRE...
Page 41 MONTAJE IMPORTANTE: Esta unidad se envía sin gasolina ni aceite en el motor. Antes de comenzar o correr la máquina cargue el motor con gasolina y aceite como se indica en la sección de operación de este manual. NOTA: Las referencias a los lados derecho e izquierdo de la cortadora de césped se hacen observando la máquina desde la posición de operación.
Page 42 MONTAJE Siga los siguientes pasos para completar conjunto del mango: Tire hacia arriba en el asa hasta agujeros en la manija (que se muestra en la Figura 3 corte de la cubierta) se alinean con los agujeros en el mango soporte. Vea la Figura 4. NOTA: Al tirar hacia arriba la palanca, asegúrese de que no tire de manejar todo el camino.
Page 43 MONTAJE Para acoplar el colector de césped: Clavija para abono lateral Levante la puerta de descarga posterior. Lugar de colección de césped en las ranuras en el mango entre corchetes como se muestra en la Figura 8. Suelte la puerta de descarga de modo que descanse sobre el colector de césped.
Page 44 Cumple con las normas de seguridad de ANSI Las cortadoras de césped Craftsman cumplen con las normas de seguridad del Instituto Estadounidense de Normas Nacionales (ANSI).
Page 45 OPERACIÓN LLENADO DE GASOLINA Y ACEITE Aceite (se envía una botella junto con la unidad) Primer uso Saque la varilla del nivel de aceite (G). Vea la Figura 12. Con la cortadora de césped ubicada en suelo nivelado, vierta el aceite lentamente por dentro del tubo de llenado de aceite del motor (H).
Page 46 OPERACIÓN ADVERTENCIA Asegúrese de que ninguna persona aparte del operador permanezca cerca de la cortadora mientras arranca el motor u opera la misma. Nunca encienda el motor en espacios cerrados o en una zona con poca ventilación. El escape del motor contiene monóxido de carbono, un gas inodoro y letal. Mantenga las manos, los pies, el cabello y la ropa suelta alejados de las partes móviles del motor y de la cortadora.
Page 47 SERVICIO Y MANTENIMIENTO PROGRAMA DE MANTENIMIENTO Siga el cronograma de mantenimiento que se presenta a continuación. Esta tabla ADVERTENCIA sólo describe pautas de servicio. Utilice la columna Registro de Servicio para hacer el Antes de realizar cualquier tipo de mantenimiento o servicio, desenganche seguimiento de las tareas de mantenimiento completadas.
Page 48 SERVICIO Y MANTENIMIENTO MANTENIMIENTO DEL MOTOR Bujía de encendido Para un buen funcionamiento, la bujía debe estar adecuadamente abierta y libre Electrodo de depósitos. Cambie la bujía cada 50 horas o una vez por temporada. Reemplace la bujía anualmente. Desconecte el capuchón de la bujía y retire cualquier suciedad del área de ésta.
Page 49 SERVICIO Y MANTENIMIENTO Cambiar el aceite del motor ADVERTENCIA La gasolina y sus vapores son extremadamente inflamables y explosivos. Un incendio o una explosión pueden causar graves quemaduras o la muerte. Cambie el aceite del motor después de las primeras cinco horas de operación, y cada cincuenta horas o una vez a la temporada después.
Page 50 SERVICIO Y MANTENIMIENTO Limpieza de la plataforma Debe limpiar la parte inferior de la plataforma de la cortadora de césped una vez una temporada para prevenir la acumulación de recortes de césped u otros Adaptador de la desechos. Revisar y limpiar más a menudo si la segadora se utiliza normalmente en Misma la configuración de acolchado.
Page 51 ALMACENAMIENTO FUERA DE TEMPORADA ADVERTENCIA Nunca almacene la cortadora de césped con combustible en el tanque en un espacio cerrado o en áreas con poca ventilación, donde los gases del combustible puedan alcanzar el fuego, chispas o una luz piloto como la que tienen algunos hornos, calentadores de agua, secadores de ropa o algún otro dispositivo a gas.
Page 52 SOLUCIÓN DE PROBLEMAS ADVERTENCIA Antes de realizar cualquier tipo del mantenimiento/servicio, suelte todos los mandos y pare el motor. Espere hasta que todas las partes de movimiento hayan venido a una parada completa. Desconecte el alambre de bujía y báselo contra el motor para prevenir el comienzo involuntario. Siempre lleve puestos cristales inastillables durante la operación o realizando cualquier ajuste o reparaciones.
Page 53 SOLUCIÓN DE PROBLEMAS Problema Causa Solución El motor vacila a altas 1. Poca separación de los electrodos de la bujía. 1. Ajuste la separación. Consulte la sección Mantenimiento del manual. revoluciones El motor funciona mal en 1. Bujía atorada, averiada o exceso de 1.
Page 54 (Esta página se aplica sólo en EE.UU. y Canadá). Sears Brands Management Corporation, el Consejo de Recursos Ambientales de California (CARB) y la Agencia de Protección Ambiental de los Estados Unidos (EPA) Declaración de garantía del sistema de control de emisiones (derechos y obligaciones de la garantía de defectos del propietario) LA COBERTURA DE LA GARANTÍA DE CONTROL DE EMISIONES ES APLICABLE A LOS MOTORES Y UTILICEN EN CUALQUIER PARTE DE LOS ESTADOS UNIDOS (Y A PARTIR DEL 1 DE ENERO DE 2001 EN...
Page 55 REPAIR PROTECTION AGREEMENT Felicitaciones por haber realizado una adquisición inteligente. El producto Craftsman® que ha adquirido está diseñado y fabricado para brindar muchos años de funcionamiento confiable. Pero como todos los productos a veces puede requerir de reparaciones. Es en ese momento cuando el disponer de un Acuerdo de protección para reparaciones le puede ahorrar dinero y problemas.
Page 56 Get it fixed, at your home or ours! Your Home For troubleshooting, product manuals and expert advice: www.managemylife.com For repair – in your home – of all major brand appliances, lawn and garden equipment, or heating and cooling systems, no matter who made it, no matter who sold it! For the replacement parts, accessories and owner’s manuals that you need to do-it-yourself.
