Johnson MOD-VR6 Instruction Manual

Vrf unit modbus gateway
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual

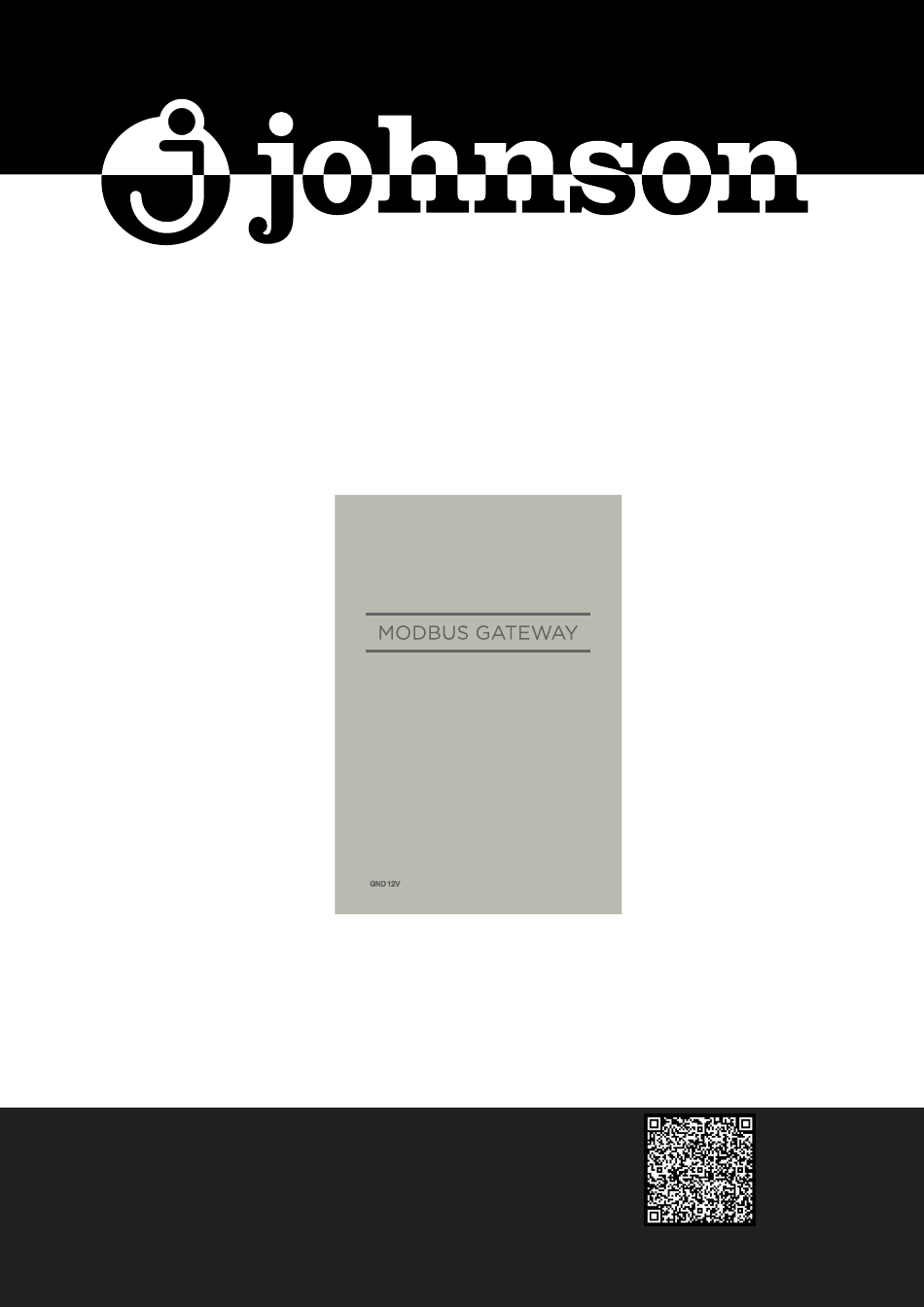

MANUAL
DE INSTRUCCIONES
INSTRUCTION MANUAL
PUERTA DE ENLACE MODBUS
PARA SISTEMAS VRV

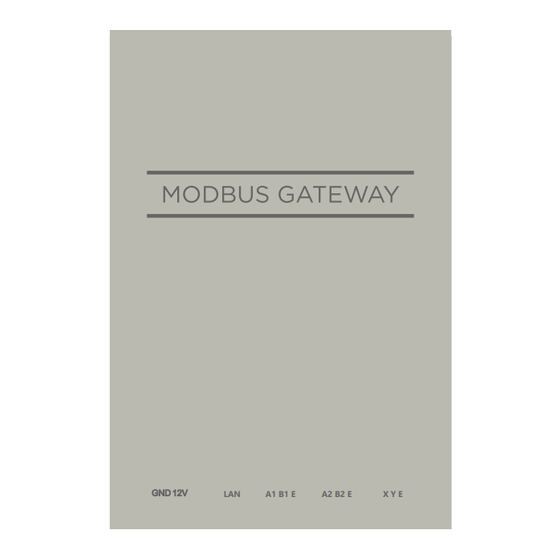

VRF UNIT MODBUS GATEWAY
LAN
A1 B1 E
MOD-VR6
A2 B2 E
X Y E
Escanee para ver este manual en otros idiomas y actualizaciones
Scan for manual in other languages and further updates
Manuel dans d'autres langues et mis à jour
Manual em outras línguas e actualizações
V.1

Advertisement

loading
Need help?

Need help?

Do you have a question about the MOD-VR6 and is the answer not in the manual?

Questions and answers

Summary of Contents for Johnson MOD-VR6

  • Page 1 PARA SISTEMAS VRV VRF UNIT MODBUS GATEWAY A1 B1 E A2 B2 E X Y E MOD-VR6 MANUAL DE INSTRUCCIONES INSTRUCTION MANUAL Escanee para ver este manual en otros idiomas y actualizaciones Scan for manual in other languages and further updates Manuel dans d'autres langues et mis à...
  • Page 2 Comprobación de la información del aire acondicionado Ejemplos Estructura de datos Modbus RTU Estructura de datos Modbus TCP TABLAS DE MAPEO DE MOD-VR6 Tabla de descripción de mapeo — Entradas discretas Tabla de descripción de mapeo — Registros de entrada IDU — HTHM IDU —...
  • Page 3 Instrucciones de seguridad El producto y su manual de funcionamiento e instalación describen el siguiente contenido, incluyendo cómo manipular el producto, prevenir daños a terceros y evitar pérdidas materiales, así como cómo utilizar el producto de forma correcta y segura. Lea atentamente las siguientes indicaciones y asegúrese de comprender el contenido (identificadores y marcas).
  • Page 4 MOD-VR6 es compatible con conductos de alta presión y gama comercial. (*Nota 1) MOD-VR6 admite un máximo de 8 sistemas de refrigeración y 64 IDUs. Las direcciones de las IDUs y ODUs conectadas al MOD-VR6 no pueden duplicarse. (*Nota 2) Si se produce un cambio en el sistema, es necesario reiniciar el MOD-VR6.
  • Page 5 GB950-86 M4X20 Pared Tubo de expansión de plástico 1.4 Preparación previa a la instalación Compruebe si los siguientes componentes están incluidos Nº Nombre Ctd. Observaciones MOD-VR6 Adaptador de corriente 12V/2A Para montaje en pared Bolsa de accesorios Manual de instrucciones...
  • Page 6 Escribir registro de tenencia Escritura de datos. 1.6 Respuesta de error Un equipo de terceros actúa como equipo Modbus maestro, mientras que el MOD-VR6 actúa como equipo esclavo. El dispositivo maestro envía una petición y espera una respuesta del dispositivo esclavo. Cuando no se produce ningún error, el dispositivo esclavo responde normalmente.
  • Page 7 2. Usar el producto 2.1 Configuración de la dirección IP del PC La dirección IP por defecto del MOD-VR6 es 192.168.1.185. El PC utilizado para acceder a la página web del MOD-VR6 debe estar en el mismo segmento de red que el MOD-VR6.
  • Page 8 2.2 Configuración de la puerta de enlace En la barra de direcciones del navegador (*Nota 3), introduzca "http://192.168.1.185:8586". Aparecerá la página web del MOD-VR6, tal y como se muestra en la siguiente imagen. *Nota 3: Se recomienda utilizar Internet Explorer (IE).
  • Page 9 2.3 Restablecimiento de los ajustes de fábrica Tras encender el MOD-VR6, pulse "SW1" tres veces consecutivas en los 5 segundos siguientes para que el aparato entre en el modo de restablecimiento de los ajustes de fábrica. El indicador RUN parpadea rápidamente a una frecuencia de 5 Hz. Una vez restaurados los ajustes de fábrica, el sistema se reinicia automáticamente, y el indicador RUN parpadea normalmente a una...
  • Page 10 En la imagen anterior, la primera columna indica las direcciones, la segunda los nombres de los registros, la tercera los valores originales y la cuarta los valores analizados. 2.5 Ejemplos 2.5.1 Estructura de datos Modbus RTU Petición/Respuesta: Dirección de dispositivo Código de función Datos Verificación y corrección de errores...
  • Page 11 Paquete de solicitud Paquete de respuesta Nombre de dominio (Valor hexadecimal) Nombre de dominio (Valor hexadecimal) Dirección Modbus Dirección Modbus Código de función Código de función Dirección de inicio Hi (byte alto) Cantidad de bytes Dirección de inicio Lo (byte bajo) Estado de entrada 7-0 Cantidad de salida Hi Estado de entrada 15-8...
  • Page 12 3) 0x04 Leer registro de entrada Ejemplo: Solicitar al dispositivo que lea datos de los registros de entrada 32–34 Paquete de solicitud: 01 04 00 20 00 03 B1 C1 Paquete de respuesta: 01 04 06 00 05 00 0A 00 10 8D 5D Paquete de solicitud Paquete de respuesta (Valor...
  • Page 13 5) 0x10 Escribir múltiples registros de tenencia Ejemplo: Solicitar al dispositivo que escriba los hexadecimales 00 02 y 00 01 en dos registros que empiezan por 2 Paquete de solicitud: 01 10 00 02 04 00 02 00 01 12 76 Paquete de respuesta: 01 10 00 02 00 02 E0 08 Paquete de solicitud Paquete de respuesta...
  • Page 14 1) 0x02 Leer entradas discretas Ejemplo: Solicitar al dispositivo que lea las direcciones de entrada discreta 0-15 Paquete de solicitud: 46 25 00 00 00 06 01 02 00 00 00 0F Paquete de respuesta: 46 25 00 00 00 05 01 02 02 05 05 2) 0x03 Leer registro de tenencia Ejemplo: Solicitar al dispositivo que lea datos de los registros de tenencia 1-5 Paquete de solicitud: C5 E4 00 00 00 06 01 03 00 01 00 05...
  • Page 15 3. Tablas de mapeo de MOD-VR6 Tipo Dirección offset (Dirección de entrada real de Modbus Poll) Entrada discreta Dirección de protocolo = Dirección de registro – 10001 Registro de entrada Dirección de protocolo = Dirección de registro – 30001 Registro de entrada Dirección de protocolo = Dirección de registro –...
  • Page 16 3.2 Tabla de descripción de mapeo — Registros de entrada Las funciones específicas de los registros de entrada dependen de los modelos. Por ejemplo, la dirección de registro 30002 indica la temperatura de consigna de calefacción cuando la unidad interior es un HTHM (módulo hidráulico de alta temperatura) e indica la velocidad del ventilador cuando la unidad interior es de VRV no-HTHM.
  • Page 17 30001+n*16 2bytes Modo de funcionamiento 0 - Apagado, 3 - Calef., 7 - Agua caliente 30002+n*16 2bytes Temperatura de ajuste de calefacción Temperatura real (Celsius) × 10 30003+n*16 2bytes Temperatura de ajuste de agua caliente Temperatura real (Celsius) × 10 30004+n*16 2bytes Temperatura de entrada de agua...
  • Page 18 3.2.2 Unidad interior — No HTHM Si se usa una unidad interior que no sea un HTHM, las direcciones de registro se analizan según la siguiente tabla. Código de Dirección Lectura de registro Longitud Nombre de variable Significado función de registro de dato de entrada (Unidad VRV)
  • Page 19 Modo Unidad VRV 0 - Apagado, 1 -Ventilador, 2 - Refrigeración, 3 - Calefacción, 4 - Auto, 5 -Deshumid. 30001+n*16 2bytes Modo Modo HRV (Recup. calor) 0 - Apagado, 1 - Refrig. libre, 2 - Intercambio de calor, 3 -Bypass, 4 - Auto 0 - Parado, (ventilador DC: 7 velocidades) velocidades Velocidad del 30002+n*16...
  • Page 20 3.2.3 Unidad exterior Lectura de Código de Dirección Longitud Nombre de variable registro de Significado función de registro de dato (Unidad VRV) entrada 0 - Apagado, 1 - Refrigeración, 2 - Calefacción, 3 - Modo de 32001 2bytes funcionamiento Frío forzado, 4 - Refrig. master, 5 - Calef. master Temperatura 32002 2bytes...
  • Page 21 3.2.4 Tipo de parámetros de la IDU/ODU (Direcciones continuas) Lectura de Código de Dirección registro de Nombre variable Significado función de registro entrada 36001 Modo IDU0 Modo 36002 Modo IDU1 Modo IDU2 36003 (0#~63#) 0 - Apagado, 1 -Ventilador, 2 - Refrigeración, 3 - …...
  • Page 22 Lectura de Código de Dirección registro de Nombre variable Significado función de registro entrada bit00: Estado de fallo IDU0, 1: sí, 0: no Estado de fallo bit01: Estado de fallo IDU1, 1: sí, 0: no 36265 IDU0-15 …… bit15: Estado de fallo IDU15, 1: sí, 0: no bit00: Estado de fallo IDU16, 1: sí, 0: no bit01: Estado de fallo IDU17, 1: sí, 0: no 36266...
  • Page 23 Lectura de Código de Dirección registro de Nombre variable Significado función de registro entrada 36403 Apertura ODU0 Válvula de 36404 Apertura ODU1 expansión 36405 Apertura ODU2 electrónica 3 Apertura real … … … 36433 Apertura ODU30 (0#-31#) Apertura ODU31 36434 36435 Humedad IDU0 (sensor de humedad)
  • Page 24 3.3 Tabla de descripción de mapeo — Registros de tenencia IDU control único Escritura de Código Dirección de Longitud registro de Significado de datos registro tenencia función Todo apagado 45001 2bytes 1 - Todo apagado Unidad VRV - Modo: 0 - Apagado, 1- Ventilador, 2 - Refrigeración, 3 - Calefacción, 4 - Auto, 5 - Deshumidificación 45002 2bytes...
  • Page 25 Escritura de Código de Dirección de Longitud registro de Significado función de datos registro tenencia Unidad VRV - Modo: 0 - Apagado, 1- Ventilador, 2 - Refrigeración, 3 - Calefacción, 4 - 45514 2bytes Auto, 5 - Deshumidificación HRV: 0 - Off, 1 - Ventilador, 2 - Intercambio, 3 - Bypass, 4 - Auto, 5 - Descarga Unidad VRV - Veloc.
  • Page 26 Escritura Código de Dirección de Longitud de registro de Significado función registro datos tenencia Modo Unidad VRV: 0 - Apagado, 1- Ventilador, 2 - Refrigeración, 3 - Calefacción, 4 - Auto, 5 - Deshumid. 45546 2bytes HRV: 0 - Apagado, 1 - Ventilador, 2 - Intercambio de calor, 3 - Bypass, 4 - Auto, 5 - Descarga Unidad VRV- veloc.
  • Page 27 Escritura Código de Dirección de Longitud de registro de Significado función registro datos tenencia Modo Unidad VRV: 0 - Apagado, 1- Ventilador, 2 - Refrigeración, 3 - Calefacción, 4 - Auto, 5 - Deshumid. 45578 2bytes HRV: 0 - Apagado, 1 - Ventilador, 2 - Intercambio de calor, 3 - Bypass, 4 - Auto, 5 - Descarga Unidad VRV- veloc.
  • Page 28 Bloqueo IDU Código de Dirección de Longitud de Escritura registro Significado de tenencia función registro datos 06/16 47001 2bytes 2bytes 06/16 47002 Control IDU 0: sin cambios 1: desbloqueado 2: modo ventilador (0#~63#) Bloqueo … … … bloqueado 3: modo deshumid. bloqueado 4: modo del modo 47063 2bytes...
  • Page 29 Escritura registro Código de Dirección de Longitud de Significado de tenencia registro datos función 0 sin cambios 01 bloquear mando por cable bit0 02 bloquear mando a distancia 03 bloquear modo 04 bloquear velocidad del ventilador 05 bloquear temperatura de refrigeración bit1 06 bloquear temperatura de calefacción 07 desbloquear mando por cable...
  • Page 30 Nota: Asegúrese de introducir las direcciones de registro para controlar el dispositivo. De lo contrario, es posible que los resultados del control no sean los esperados. Nota: Algunos modelos no soportan los parámetros anteriores. Para más detalles sobre los parámetros soportados por un modelo, póngase en contacto con el soporte técnico. Por ejemplo, en relación con el parámetro "ajuste de modo", cuando el sistema refrigerante es un sistema de sólo refrigeración y se envía un comando de modo de calefacción a la IDU del sistema refrigerante, el modo de funcionamiento no es el mismo que el esperado y la...
  • Page 31 Restoring Factory Settings Checking Air Conditioner Information Examples Modbus RTU Data Frame Modbus TCP Data Frame MAPPING TABLES OF MOD-VR6 Mapping Table Description — Discrete Inputs Mapping Table Description — Input Registers IDU — HTHM IDU — Non-HTHM IDU/ODU Parameter Type (Continuous Addresses)
  • Page 32 Safety Precautions The product, and its Operation and Installation Manual describes the following content, including how to handle the product, prevent harm to others and prevent property losses, as well as how to use the product correctly and safely. Read the following carefully and make sure you understand the content (identifiers and marks), and observe the below precautions.
  • Page 33 MOD-VR6 supports the high pressure duct type and LCAC models. (*Note 1) MOD-VR6 supports a maximum of 8 refrigerant systems and 64 IDUs. The addresses of IDUs and ODUs connected to MOD-VR6 cannot be duplicated. (*Note 2) When a system change occurs, MOD-VR6 needs to be restarted.
  • Page 34 30 mm Cross round head wood screw, GB950-86 M4X20 Wall Plastic expansion pipe 1.4 Preparation before installation Check whether the following assemblies are complete Name Qty. Remarks MOD-VR6 Power Adapter 12V/2A Accessory Bag For Mounting on the Wall Installation Manual...
  • Page 35 Write Holding Registers Writes data. 1.6 Error Responses A third-party device serves as the master Modbus device while MOD-VR6 serves as the slave device. The master device sends a request and waits for a response from the slave device. When no error occurs, the slave device responds normally.
  • Page 36 2. Using the Product 2.1 Configuring the PC IP Address The default IP address of the MOD-VR6 is 192.168.1.185. The PC used for accessing the Web page of MOD-VR6 must be in the same network segment as MOD-VR6. Open the "Internet Protocol Version 4 (TCP/IPv4) Properties" dialogue box and set the IP address and subnet mask, for example, set the IP address to 192.168.1.10 and the subnet mask to...
  • Page 37 2.2 Configuring the Gateway In the address bar of the browser (*Note 3), enter "http://192.168.1.185:8586". The Web page of the MOD-VR6 is displayed, as shown in the figure below. *Note 3: Internet Explorer (IE) is the recommended browser. The table below describes the parameters.
  • Page 38 2.3 Restoring Factory Settings Press "SW1" three times consecutively within 5 seconds after MOD-VR6 is powered on, to enable the device to enter the factory setting restoration mode. The RUN indicator blinks rapidly at a frequency of 5 Hz. After factory settings are restored, the system automatically restarts, and the RUN indicator blinks normally at a frequency of 1 Hz.
  • Page 39 In the figure above, the first column indicates addresses, the second column indicates register names, the third column indicates original values, and the fourth column indicates parsed values. 2.5 Examples 2.5.1 Modbus RTU Data Frame Request/Response: Device Address Function Code Data Error Check and Correction 1 byte...
  • Page 40 Request Packet Response Packet Domain Name (Hexadecimal Value) Domain Name (Hexadecimal Value) Modbus address Modbus address Function code Function code Start address Hi (high byte) Byte quantity Start address Lo (low byte) Input status 7-0 Output quantity Hi Input status 15-8 Output quantity Lo Check code Hi Check code Hi...
  • Page 41 3) 0x04 Read Input Register Example: Requesting the device to read data from input registers 32–34 Request packet: 01 04 00 20 00 03 B1 C1 Response packet: 01 04 06 00 05 00 0A 00 10 8D 5D Request Packet Response Packet Domain Name (Hexadecimal...
  • Page 42 5) 0x10 Write Multiple Holding Registers Example: Requesting the device to write the hexadecimal 00 02 and 00 01 to two registers beginning with 2 Request packet: 01 10 00 02 04 00 02 00 01 12 76 Response packet: 01 10 00 02 00 02 E0 08 Request Packet Response Packet (Hexadecimal...
  • Page 43 1) 0x02 Read Discrete Inputs Example: Requesting the device to read discrete input addresses 0–15 Request packet: 46 25 00 00 00 06 01 02 00 00 00 0F Response packet: 46 25 00 00 00 05 01 02 02 05 05 2) 0x03 Read Holding Register Example: Requesting the device to read data from holding registers 1-5 Request packet: C5 E4 00 00 00 06 01 03 00 01 00 05...
  • Page 44 3. Mapping Tables of MOD-VR6 Type Offset Address (Modbus Poll Actual Input Address) Discrete input Protocol address = Register address – 10001 Input register Protocol address = Register address – 30001 Holding register Protocol address = Register address – 40001 3.1 Mapping Table Description —...
  • Page 45 Function Data Discrete Input Register Address Meaning Code Length n*8+1+10000 1bit 0 - Off, 1 - On n*8+2+10000 1bit 0 - No error, 1 - Error IDUn n*8+3+10000 1bit 0 - Offline, 1 - Online (The valid n*8+4+10000 1bit Reserved value of n n*8+5+10000 1bit...
  • Page 46 3.2 Mapping Table Description — Input Registers The specific functions of input registers depend on the models. For example, register address 30002 indicates the set temperature for heating when the IDU is an HTHM and indicates the fan speed when the IDU is a non-HTHM VRF unit. 3.2.1 IDU —...
  • Page 47 30001+n*16 2bytes Operating mode 0 - Off, 3 - Heat, 7 - Water heating 30002+n*16 2bytes Set temperature for heating Actual temperature (Celsius) × 10 30003+n*16 2bytes Set temperature for water heating Actual temperature (Celsius) × 10 30004+n*16 2bytes Water inlet temperature Actual temperature (Celsius) ×...
  • Page 48 3.2.2 IDU — Non-HTHM If a non-HTHM IDU is used, the register addresses are parsed as shown in the table below. Read Input Function Register Data Variable Name Meaning Register Code Address Length (VRF Unit) VRF unit mode 0 - Off, 1 -Fan, 2 - Cool, 3 - Heat, 4 - Auto, 5 - 30001 2bytes Mode...
  • Page 49 VRF unit mode 0 - Off, 1 -Fan, 2 - Cool, 3 - Heat, 4 - Auto, 5 - Dry 30001+n*16 2bytes Mode HRV mode 0 - Off, 1 - Free cool, 2 - Heat exchange, 3 - Bypass, 4 - Auto 0 - Fan stop, (DC fan: seven fan speeds) speeds 1-7;...
  • Page 50 3.2.3 ODU Read Input Function Register Data Variable Name Meaning Register Code Address Length (VRF Unit) Operation mode: 0 - Off, 1 - Cool, 2 - Heat, 3 - Forced 32001 2bytes Operating mode cool, 4 - Master cool, 5 - Master heat Outdoor ambient 32002 2bytes...
  • Page 51 3.2.4 IDU/ODU Parameter Type (Continuous Addresses) Read Input Function Register Variable Name Meaning Register Code Address 36001 IDU0 Mode 36002 IDU1 Mode 36003 IDU2 Mode (0#~63#) 0 - Off, 1 -Fan, 2 - Cool, 3 - Heat, 4 - Auto, 5 -Dry …...
  • Page 52 Read Input Function Register Variable Name Meaning Register Code Address bit00: fault status of IDU0 1 yes 0 no bit01: fault status of IDU1 1 yes 0 no 36265 IDU0-15 fault status …… bit15: fault status of IDU15 1 yes 0 no bit00: fault status of IDU16 1 yes 0 no bit01: fault status of IDU17 1 yes 0 no 36266...
  • Page 53 Read Input Function Register Variable Name Meaning Register Code Address 36403 ODU0 opening 36404 ODU1 opening (0#-31#) ODU2 opening 36405 Actual opening electronic … … … Expansion 3 36433 ODU30 opening valve 36434 ODU31 opening 36435 IDU0 humidity(humidity sensor 36436 IDU1 humidity(humidity sensor 0xff:no humidity sensor else value: Actual humidity.
  • Page 54 3.3 Mapping Table Description — Holding Registers IDU Single Control Write Holding Function Register Data Meaning Register Code Address Length All off 45001 2bytes 1 - All off VRF unit - mode: 0 - Off, 1- Fan, 2 - Cool, 3 - Heat, 4 - Auto, 5 - Dry 45002 2bytes HRV: 0 - Off, 1 - Fan, 2 - Heat exchange, 3 - Bypass, 4 - Auto, 5 - Discharge...
  • Page 55 Write Holding Function Register Data Meaning Register Code Address Length VRF unit - mode: 0 - Off, 1- Fan, 2 - Cool, 3 - Heat, 4 - Auto, 5 - Dry 45514 2bytes HRV: 0 - Off, 1 - Fan, 2 - Heat exchange, 3 - Bypass, 4 - Auto, 5 - Discharge VRF unit - fan speed: 0 - Auto, (DC fan: seven fan speeds) speeds 1-7;...
  • Page 56 Write Holding Function Register Data Meaning Register Code Address Length VRF unit - mode: 0 - Off, 1- Fan, 2 - Cool, 3 - Heat, 4 - Auto, 5 - Dry 45546 2bytes HRV: 0 - Off, 1 - Fan, 2 - Heat exchange, 3 - Bypass, 4 - Auto, 5 - Discharge VRF unit - fan speed: 0 - Auto, (DC fan: seven fan speeds) speeds 1-7;...
  • Page 57 Write Holding Function Register Data Meaning Register Code Address Length VRF unit - mode: 0 - Off, 1- Fan, 2 - Cool, 3 - Heat, 4 - Auto, 5 - Dry 45578 2bytes HRV: 0 - Off, 1 - Fan, 2 - Heat exchange, 3 - Bypass, 4 - Auto, 5 - Discharge VRF unit - fan speed: 0 - Auto, (DC fan: seven fan speeds) speeds 1-7;...
  • Page 58 IDU Lock Write Holding Function Register Data Length Meaning Register Code Address 06/16 47001 2bytes 06/16 47002 2bytes Control IDU 0: unchanged 1 unlocked 2 fan mode locked 3 dry mode … … … (0#~63#) locked 4 heat mode locked 5 cool mode locked Mode lock 2bytes 06/16...
  • Page 59 Write Holding Function Register Data Length Meaning Register Code Address 0 unchanged 01 lock wired controller bit0 02 lock remote controller 03 lock mode 04 lock fan speed 05 lock cooling set temperature bit1 06 lock heating set temperature 07 unlock wired controller 08 unlock remote controller Group 09 unlock mode...
  • Page 60 Note: Be sure to enter register addresses to control the device. Otherwise, control results may not be the same as expected. Note: Some models do not support all of the above parameters. For details about parameters supported by a model, contact technical support engineers. For example, regarding the "mode setting"...
  • Page 61 Escanee para ver este manual en otros idiomas y actualizaciones Scan for manual in other languages and further updates Manuel dans d'autres langues et mis à jour Manual em outras línguas e actualizações Toda la documentación del producto Polígono Industrial San Carlos, Complete documents about the product Documentation plus complète sur le produit Camino de la Sierra S/N Parcela 11...
