Summary of Contents for Setti+ SC822

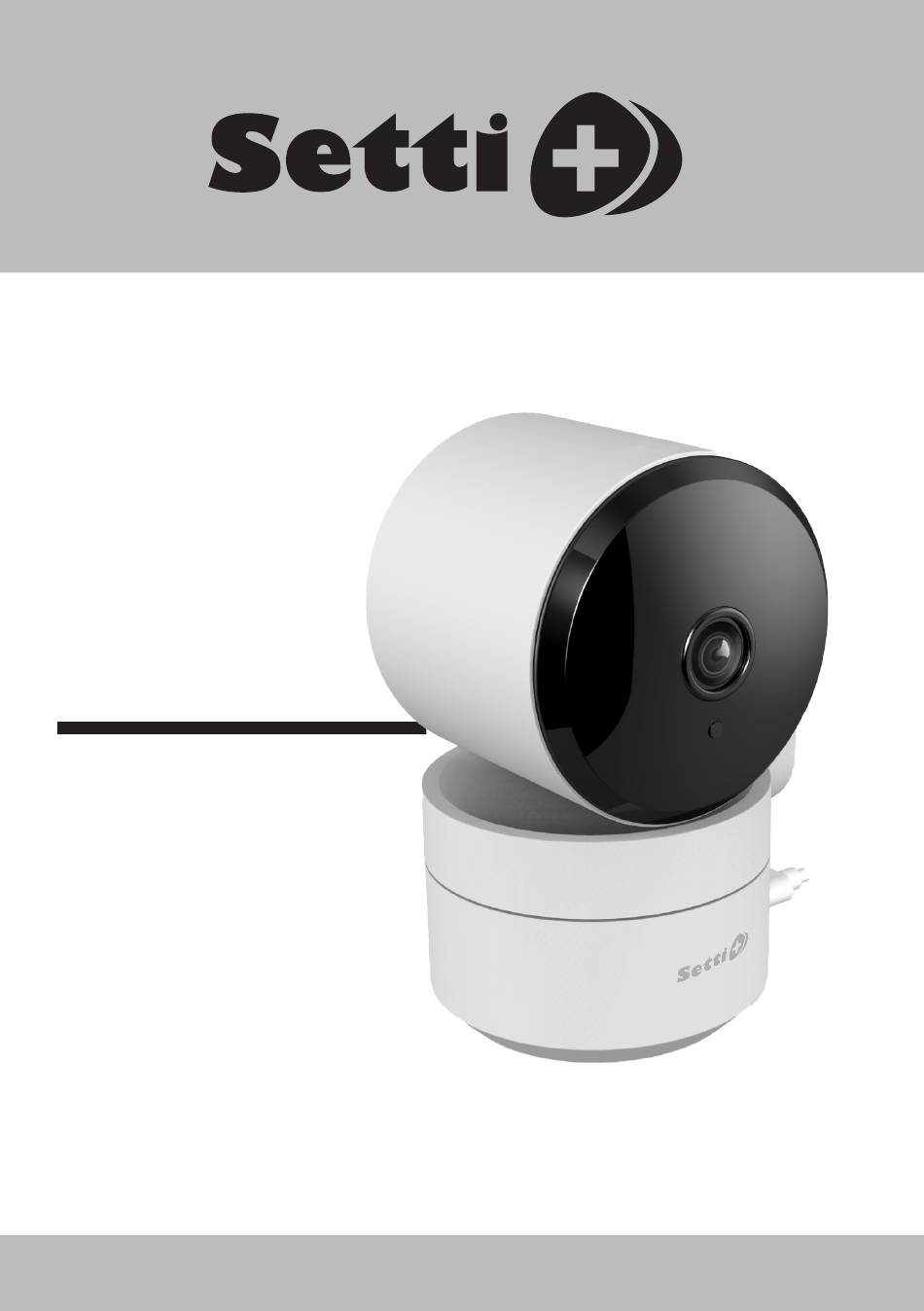

- Page 1 KAMERA OBROTOWA SC822 Instrukcja obsługi i warunki gwarancji SC822 ROTATING CAMERA Operating Manual & Warranty Term...
- Page 2 WARUNKI BEZPIECZEŃSTWA I ZAGROŻENIA 1. Nie należy uruchamiać urządzenia jeżeli jest uszko dzone, urządzenie musi zostać naprawione przez serwis lub osobę do tego uprawnioną. 2. Ze względów bezpieczeństwa, do wszelkich napraw urządzenia uprawniony jest jedynie producent, serwis autoryzowany przez producenta lub osoba o odpowiednich kwalifikacjach.
- Page 3 zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób i zrozumiałe związane z tym zagrożenia. Dzieci nie powinny bawić się sprzętem. Nie powinno być wykonywane czysz czenie i konserwacja sprzętu przez dzieci bez nadzoru. 5. Nie należy zanurzać urządzenia w wodzie ani innych płynach.
-
Page 4: Dane Techniczne
To urządzenie jest przeznaczone do użytku domowego lub podobnego, nie dotyczącego celów komercyjnych. Producent nie ponosi odpowiedzialności za szkody powstałe w wyniku użytkowania niewłaściwego lub niezgodnego z przeznaczeniem. DANE TECHNICZNE Kamera model SC822 Zasilanie 5.0V 1.0A Zakres regulacji kąta 355° w poziomie, 160° w pionie Klasa ochronności... -
Page 5: Opis Produktu
Micro SD, do 128 GB Częstotliwość transmisji 5 GHz Zakres częstotliwości 5745 - 5825 MHz Moc maksymalnej transmisji <10 dBm Zasilacz model SC822 Napięcie wejściowe 100-240V~ Wejściowe natężenie prądu 0.5A Wejściowa częstotliwość prądu przemiennego 50/60Hz Napięcie prąd i moc wyjściowa 1A, 5W Średnia sprawność... - Page 6 Wejście na kartę pamięci Obiektyw Przycisk Mechanizm RESET obrotowy Wskaźnik LED Mikrofon Gniazdo zasilania USB-C MONTAŻ NA ŚCIANIE / SUFICIE Uchwyt do mocowania kamery można zamocować na ścianie betonowej za pomocą kołków montażowych. 1. Przyłóż uchwyt do ściany i zaznacz miejsca otworów do wywiercenia.
- Page 7 UWAGA! KAMERA PRZYSTOSOWANA JEST DO UŻYTKU DOMOWEGO. NALEŻY MONTOWAĆ POD ZADASZENIEM I UNIKAĆ MOCNO NASŁONECZNIONYCH MIEJSC. URUCHOMIENIE 1. Podłącz wtyczkę przewodu USB-C do gniazda zasilania, a wtyczkę USB-A zamocuj w gnieździe zasilacza, następnie podłącz wtyczkę zasilacza do gniazda elektrycznego. 2. Po poprawnym podłączeniu wskaźnik LED zacznie świecić stale.
- Page 8 LED zacznie migać. 5. W prawym górnym rogu aplikacji naciśnij przycisk „+” i wybierz odpowiednie urządzenie: Bezpieczeństwo, Kamera SC822. 6. W prawym górnym rogu wybierz tryb konfiguracji „Kod QR”. Upewnij się, że wskaźnik LED szybko miga, informując o trybie konfiguracji.
- Page 9 Szczegółowa instrukcja obsługi aplikacji sterującej jest dostępna na stronie internetowej: https://setti.pl/wsparcie/aplikacja lub po zeskanowaniu kodu QR: INSTALACJA KARTY PAMIĘCI W celu instalacji karty pamięci microSD (max. 128 GB): 1. W aplikacji ustaw „Tryb Prywatny” - kamera obróci obiektyw w dół i odsłoni wejście na kartę pamięci. 2.
-
Page 10: Rozwiązywanie Problemów
PRZECHOWYWANIE 1. Jeżeli urządzenie nie będzie używane, zasilacz należy odłączyć z gniazda zasilania. 2. Urządzenie należy przechowywać w suchym, bezpiecznym miejscu z dala od dzieci. 3. Należy zabezpieczyć urządzenie przed zarysowaniami i wstrząsami. ROZWIĄZYWANIE PROBLEMÓW PROBLEM MOŻLIWA PRZYCZYNA ROZWIĄZANIE Uruchomił Kamera nie została Skonfiguruj kamerę... - Page 11 „Instalacja i obsługa aplikacji”. DEKLARACJA ART-DOM Sp. z o.o. niniejszym oświadcza, że kamera SC822 jest zgodna z odnośnymi wymaganiami unijnego prawodawstwa harmonizacyjnego: dyrektywą 2014/53/UE i innym unijnym prawodawstwem harmonizacyjnym. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem: www.artdom.net.pl/deklaracja/SC822/...
- Page 12 Nie należy wyrzucać urządzeń oznaczonych tym symbolem, razem z odpadami domowymi. Urządzenie należy zwrócić do lokalnego punktu przetwarzania i utylizacji odpadów lub skontaktować się z władzami miejskimi. MOŻESZ POMÓC CHRONIĆ ŚRODOWISKO! Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.
- Page 13 w ciągu 14 dni od daty zgłoszenia uszkodzenia do serwisu autoryzowanego lub punktu sprzedaży. 3. W wyjątkowych przypadkach, np. konieczności sprowadzenia części zamiennych od producenta, termin naprawy może zostać wydłużony do 30 dni. 4. Okres gwarancji dla użytkownika wynosi 24 miesiące od daty wydania towaru.
- Page 14 poprzez wykonanie naprawy gwarancyjnej lub wymianę urządzenia. Gwarant może dokonać naprawy, gdy kupujący żąda wymiany lub Gwarant może dokonać wymiany, gdy kupujący żąda naprawy, jeżeli doprowadzenie do zgodności towaru (urządzenia) zgodnie z udzieloną gwarancją w sposób wybrany przez kupującego jest niemożliwe albo wymagałoby nadmiernych kosztów dla Gwaranta.
- Page 15 ramach gwarancji jest przedstawienie dowodu zakupu oraz użytkowanie towaru zgodnie z informacjami zawartymi w instrukcji obsługi. UWAGA! Uszkodzenie lub usunięcie tabliczki znamionowej z urządzenia może spowodować nieuznanie gwarancji. Cały czas udoskonalamy nasze produkty, dlatego mogą się one nieznacznie różnić od zdjęć przedstawionych na opakowaniu oraz w instrukcji obsługi. Przed przystąpieniem do użytkowania urządzenia przeczytaj instrukcję...
- Page 16 SAFETY AND HAZARD CONDITIONS 1. Do not start the device if it is damaged, if it is so the device must be repaired by the service or a person authorized to do so. 2. Due to safety concerns, only the manufacturer, a service authorized by the manufacturer or a person with appropriate qualifications can perform any repairs of...
- Page 17 related risks. Children should not play with the equipment. Unsupervised children should not carry out maintenance and cleaning of the device. 5. Do not immerse the device in water nor in other liquids. 6. The device is not designed to protect property.
-
Page 18: Technical Data
This device is intended for domestic or similar, non-commercial use. The manufacturer will not be held liable for damages resulting from improper or non-compliant use. TECHNICAL DATA Camera model SC822 Power supply 5.0V 1.0A Angle adjustment range 355° horizontal, 160° vertical... -
Page 19: Device Description
Power supply model SC822 Input voltage 100-240V~ Input current 0.5A Input AC frequency 50/60Hz Output voltage and current 1A, 5W Average operating efficiency 83.02% Low load efficiency (10%) 80.59% No-load power consumption 0.065 DEVICE DESCRIPTION Speaker Base with bracket mount... - Page 20 WALL / CEILING INSTALLATION The camera mounting bracket can be fixed on a concrete wall with dowels. 1. Place the bracket against the wall and mark the locations of the holes to be drilled. You can also use the auxiliary template from the set.
- Page 21 the USB-A plug to the power adapter socket, then connect the power adapter plug to the mains. 2. After correct connection, the LED indicator will illuminate. After about a minute, the camera will perform test movements and emit a voice message that it is ready to set up with a Wi-Fi network, then the LED indicator will start flashing.
-
Page 22: Installing Memory Card
5. In the upper right corner of the application, press the „+” button and select the appropriate device: Security, SS822 Camera. 6. Make sure the LED flashes quickly to indicate the configuration mode. 7. Select the Wi-Fi network (2.4GHz), enter the password and confirm it with the „Next”... -
Page 23: Troubleshooting
1. Set „Private Mode” in the app - the camera will rotate the lens down, exposing the memory card slot. 2. Slide the card into the slot as marked, press and lock. CLEANING The device should be regularly inspected and cleaned. Use a softly damp cloth for cleaning. - Page 24 „Installation and operation of the app”. DECLARATION ART-DOM Sp. z o.o. hereby declares that the SC822 camera complies with the relevant requirements of the Union harmonisation legislation: Directive 2014/53/EU and other Union harmonisation legislation. The full text of the EU declaration of conformity is available at the following address: www.artdom.net.pl/deklaracja/SC822/...
-
Page 25: Internal Camera
EU of the European Parliament and of the Council of 4 July 2012 on waste electrical and electronic equipment (WEEE), with the symbol of a crossed-out waste container: Do not dispose of the device marked with this symbol together with household waste. For disposal return the device to your local waste treatment and disposal facility or contact your local authorities. - Page 26 2. A disclosed defect will be removed at the Guarantor’s expense within 14 days from the date of reporting the damage to the authorized service or point of sale. 3. In exceptional cases, e.g. the need to import spare parts from their manufacturer, the repair period may be extended up to 30 days.
- Page 27 own discretion. Removal of a confirmed defect of the device will take place through warranty repair or replacement of the device. The Guarantor may perform repairs when the Buyer requests replacement or the Guarantor may perform replacements when the Buyer requests repair, if bringing the goods (device) into conformity in accordance with the granted warranty in the manner selected by the buyer proves impossible or would require excessive costs...
- Page 28 10. The warranty is valid in Poland. 11. The condition for the warranty repair or replacement of the device is the presentation of proof of purchase and the use of the goods in accordance with the information contained in the user manual. CAUTION! Damage or removal of the rating plate from the device may result in warranty being deemed void.
