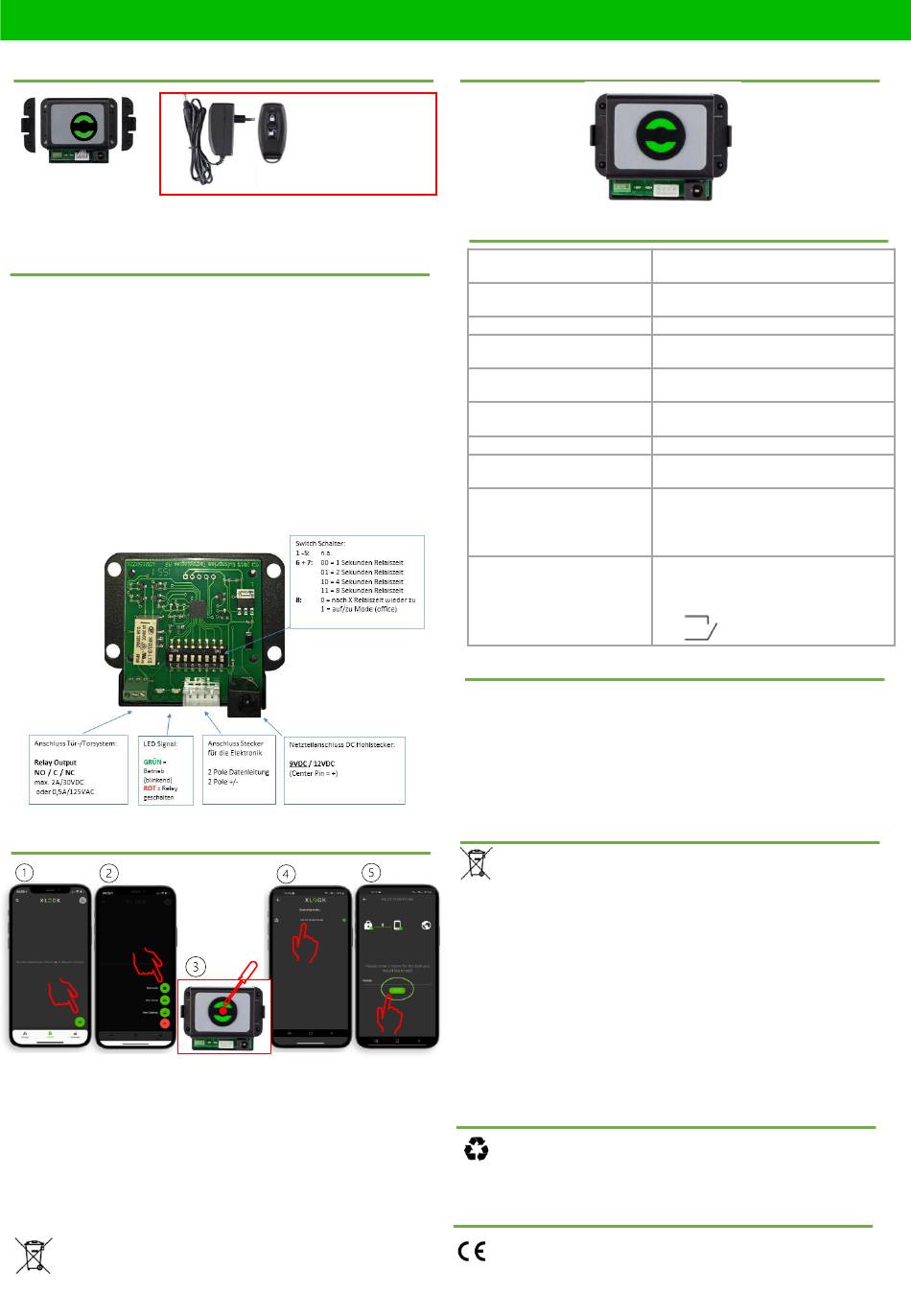

XLOCK SCR01 Instruction Manual

Betriebsanleitung - DE
6. Verpackungsinhalt

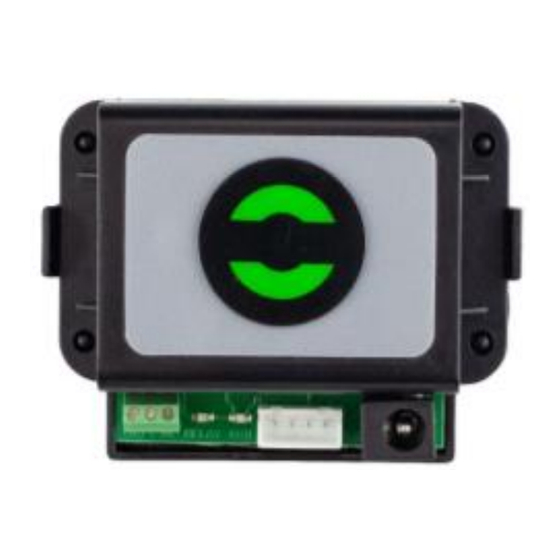

XLOCK Bluetooth Kontroller
Aufputz Kontroller mit einem 3A Ausgangs-Relais NO/NC
inklusive 2 Stück Hutschienenhalter
7. Übersicht
Beschreibung vom Gehäuse:
Kompaktes Modulgehäuse aus ABS-Kunststoff abgestimmt auf die
Elektronik. Im Lieferumfang enthalten ist eine neutrale Frontfolie zur
Abdeckung. Die Gehäusekonstruktion sieht vor, dass ein Teil der
Oberseite eingebauten Leiterplatte von außen zugänglich ist – dies
eignet sich für direkt auf die Leiterplatte bestückte Anschlussklemmen.
Mit den beiliegenden Halteklammern kann das Modulgehäuse auf
DIN-Tragschienen montiert werden oder alternativ mit der
Flanschbefestigung auf ebenen Flächen verschraubt werden. Das
Gehäuse wird mit den 4 Schrauben verschraubt.
Anwendungen:
Motorschlösser, Elektroschlösser, Batteriebetriebene Funkschlösser und
Zylinder Garagentormotor, Schranken, Einfahrtstore, Elektrische
Türöffner
Controller Einstellungen / Anschlüsse
8. APP installation
1. Drücken Sie auf das grüne Symbol in der unteren rechten Ecke.
2. Wählen Sie NEUES SCHLOSS.
3. XLOCK Compact Reader bereit halten (Stromversorgung notwendig).
Drücken und halten Sie den Reset-Taster mit einem Schraubenzieher.
4. Der Compact Reader wird mit seiner ID Nummer in der App angezeigt.
Drücken Sie auf das grüne Symbol um Ihr XLOCK hinzuzufügen.
5. Fügen Sie einen Namen ein und drücken Sie HINZUFÜGEN.
6
. Der XLOCK Compact Reader wurde nun erfolgreich mit Ihrem XLOCK
Konto verknüpft und ist auf dem Startseite sichtbar.
Entsorgung
Der Compact Reader enthalt elektronische
Bestandteile und gehören in den Elektronik-Sondermüll.
Irrtümer und Druckfehler vorbehalten
© XLOCK,
XLOCK - SCR01
- Netzteil 12V DC.
- Kabelfreier Bluetooth
Funk Schlüssel
Bitte separat bestellen
Abmessungen(HxBxT)
Umgebungstemperatur:
Betriebstemperatur
Stromversorgung:
Schaltkontakt- Belastbarkeit: 30 VDC / 2A
Kompatibel zu
Lesereichweite
Elektronik
Netzteil an den Controller
anschließen:
Türverschluss-Einheit
2. Wartung, Pflege, Lagerung und Transport
ACHTUNG!
•
•
•
•
•
3. Entsorgungshinweise
europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden.
Deren Bestandteile müssen getrennt der Wiederverwertung oder
Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile
bei unsachgemäßer Entsorgung die Gesundheit und Umwelt nachhaltig
schädigen können. Sie sind als Verbraucher nach dem Elektrogesetz
(ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende
ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür
eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben.
Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem
Produkt, der Betriebsanleitung und/oder der Verpackung weist auf
diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung
und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum
Schutz unserer Umwelt.
4. Verpackung
Sammelstellen entsorgt werden - Papier in der Papiertonne,
Kunststoffe im gelben Sack und Glas im Altglas-Container.
5. EG - Konformitätserklärung
Handelsmarke der Data mobile, dass das Produkt die grundlegenden
Anforderungen und Richtlinien europäischen Bestimmungen erfüllt.
1. Technische Daten
Verwenden Sie nur ein trockenes und weiches Tuch zum Reinigen.
Verwenden Sie keine Reinigungsmittel und Chemikalien.
Lagern Sie das Produkt kühl und trocken.
Lagern Sie das Produkt bei längerem Nichtgebrauch für Kinder
unzugänglich und in trockener und staubgeschützter Umgebung.
Heben Sie die Originalverpackung für den Transport auf.
Elektrische und elektronische Geräte dürfen nach der
Verpackungen können kostenlos in den entsprechenden
Mit dem CE Zeichen erklärt XLOCK, eine registrierte
Bluetooth & Gateway
68x55x25 mm
-20°C 60°C (keine
Kondensationsfeuchtigkeit)
-25˚C bis +60˚C
6 bis 12V(DC) bei max. 60mA (kann beim
Netzteil eingestellt werden)
XL Lock Manager App (iOS, Android)
XLOCK Web Interface
Bis zu 10 Meter im Freien
integrierte Elektronik mit
Schraubklemmen (No, Nc)
6VDC / 9VDC / 12VDC Center Pin = +
> LED blinkt grün = Controller
betriebsbereit = Bluetooth Signal ist aktiv
am neutralen Relais Kontakt NO / C /
NC anschließen.
(max. 2A/30VDC oder 0,5A/125VAC)
NO
C
