Summary of Contents for Skydroid TH10

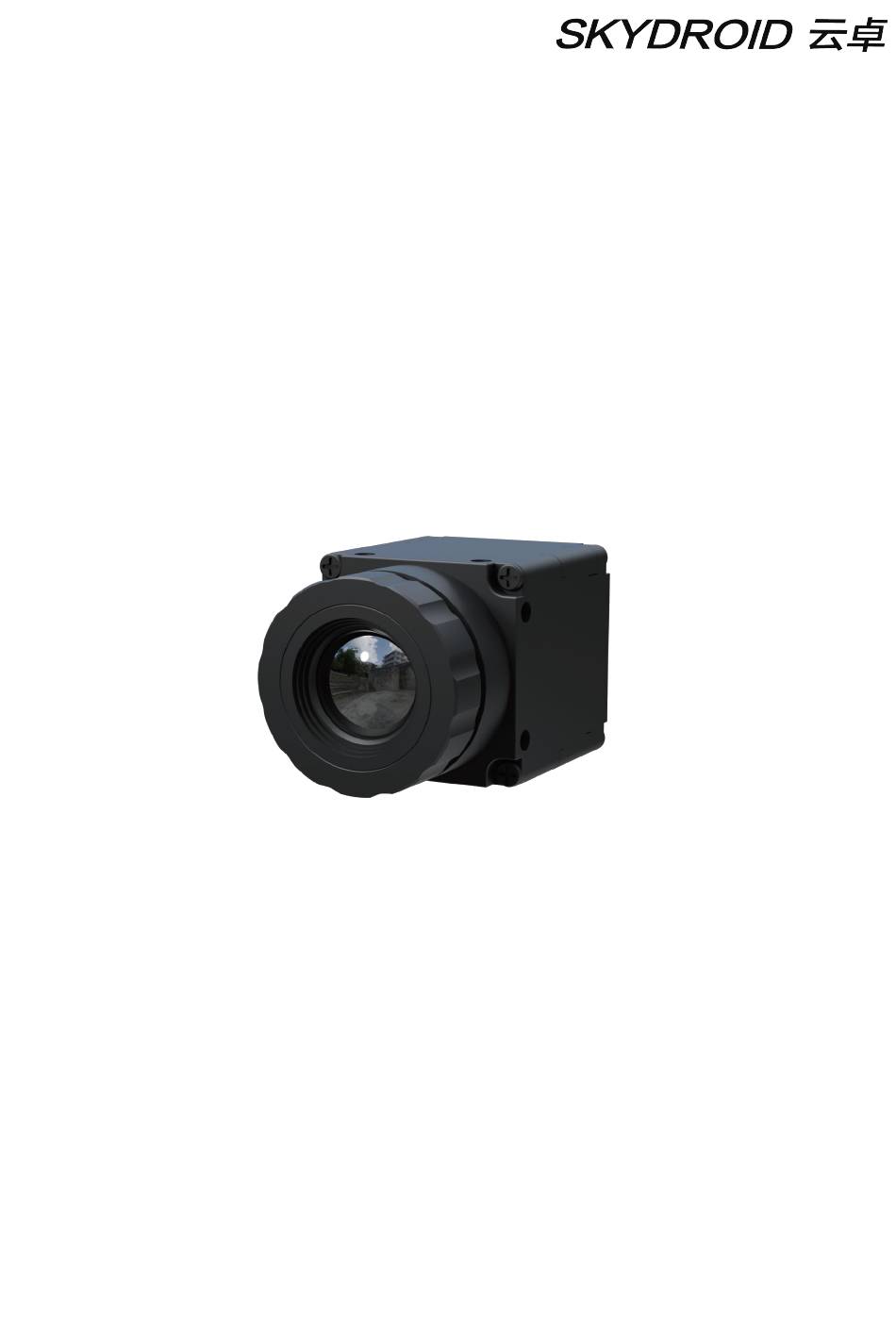

- Page 1 Skydroid TH10 用户手册 V1.0 小型红外摄像头 泉州云卓科技有限公司 建议： 在您阅读本用户手册时， 边阅读边操作。 您在阅读这些说明时， 如遇到困难请查阅本 用户手册或致电我们售后 （ 400-6996-520 ） 及云卓微信公众平台， 云卓官方群： 318480806 查 看相关问题问答。...
- Page 2 售后服务条款 1.本条款仅适用于泉州云卓科技有限公司所生产的产品， 云卓授权经销商销售的产品亦适用本 条款。 2.本公司产品自购买之日起， 一周内经我司核实为非人为造成的质量问题， 由云卓承担返修产 品的往返快递费， 购买云卓产品一周以上一年以内经我司核实为质量问题， 用户和云卓各自承 担寄出返修产品的快递费。 3.返修时需提供购买凭证和保修卡或网络平台交易记录。 4.云卓产品自购买之日起七天内， 在正常使用情况下出现非人为造成的质量问题， 外观无损坏， 凭保修卡及购机凭证在经销商处协商可以免费更换同型号产品； 经销商在收到更换产品时烦请 第一时间通知云卓公司予以备案更换。 5.云卓产品将由泉州云卓科技有限公司提供终身售后服务, 属于非人为造成的质量问题， 一年 内免费保修； 对于自购买之日起人为的损坏、 改装、 拆机及超过一年免费保修期的， 用户须支付 往返邮费及维修费用。 6.为确保您的权益受到保护， 并能及时有效的为您服务， 请在购买云卓产品时完整填写好保修 卡及索要购机凭证。 用户享受本售后服务条款必须提供保修卡及购机凭证。 7.返修产品将于云卓公司收到后的 15 个工作日内寄回给顾客， 并附上维修报告。 8.以上售后服务条款仅限于中国大陆销售的云卓产品。 港澳台及海外客户的售后问题发至邮箱 sales01@skydroid.xin， 具体售后细则视情况而定。...
-
Page 3: Table Of Contents
警告和免责申明 本文所提及的内容关系到您的安全以及合法权益与责任。 使用本产品之前， 请仔细阅读本 文以确保已对产品进行正确的设置， 不遵守和不按照本文的说明与警告来操作可能会给您和周 围的人带来伤害， 损坏本产品或其他周围的物品。 本文档及所有相关的文档最终解释权归云卓 科技所有。 如有更新， 恕不另行通知。 请访问http://www.skydroid.xin/官方网站以获取最新的 产品信息。 TH10出厂前已根据其所搭载的相机和镜头完成调试， 切勿自行调整或改变其机械结构， 也不 要为相机增加其他外接设备。 相机结构精密， 请勿自行对TH10作任何拆装， 否则将会导致相机 工作异常。 为了您和他人的安全， 请确保调试时， 飞行器处于安全的状态， 不在易燃易爆及有儿童的 环 境下通电调试， 强烈建议您在调试前取下飞行器的螺旋桨。 为了您和他人的安全， 请确保云台调试时， 飞行器处于安全的状态， 不在易燃易爆及有儿童的 环境下通电调试， 强烈建议您在调试前取下飞行器的螺旋桨。 A) 环境温度:-10°C～+60° B） 贮存温度： -25°C～+60°C。... -
Page 4: 一、 产品简介
一、 产品简介 TH10是一款小型红外迷你摄像头， 使用第二代 “猎鹰” 芯片， 搭配高刷新率探测器， 支持30帧、 792×480 分辨率的画面， 采用无挡算法， 使用时画面流畅， 具有体积小， 性能强， 重量轻， 功耗低 等特点， 配合新一代红外专用算法， 画质清晰， 可用于消防救援、 动物保护、 安全监控、 环境监测、 工业检测、 医疗等领域。 二、 产品清单 TH10主体×1 TH10连接线×1 相机固定螺丝(M2*4.5) ×4... -
Page 5: 三、 产品概览
三、 产品概览 接口及定义说明 四、 产品参数 TH10红外迷你摄像头 视频输出信号 模拟信号 模拟视频 NTSC制 工作电压 5~26V 整体功耗 <1W 工作环境温度 -40℃~+80℃ 重量 外形尺寸 33.4mm*21mm*21mm 分辨率 792*480 帧频 30/60Hz 像元间距 12μm 响应波段 8~14μm 探测距离 1.1km 0.25km 识别距离 辨认距离 0.17km 视场角范围 48.7°*38.6° 镜头焦距 FFL=9.1mm,F=1.0 IFOV 1.3mrad... -
Page 6: 五、 安装与调试
五、 安装与调试 5.1 螺丝孔位与间距示意图如下： M2 Depth 1.5mm 12mm 12mm 注： 用于固定TH10的螺丝规格为 M2*4.5， 用量4。 5.2 安装方向： 安装朝向为箭头朝上... -
Page 7: Th10线路连接图
5.3 TH10线路连接图： ①使用图传发射机接线图如下： 发射机 ⊕ 电源正极 （5~26V） AV IN ⊖ 电源负极 ②使用F7飞控接线图如下： CVBS... -
Page 8: Th10的使用
5.4 TH10的使用 按照5.3接线方式连接好后， 以云卓UVC接收机为例参考 1、 手机使用， 手机安装云卓FPV APP 软件地址： http://www.skydroid.xin/?type=newsinfo&S_id=36 ①手机连接云卓UVC接收机， 打开云卓FPV， 手机会有下图弹窗提示 注： 如没有弹窗提示， 请检查： 1.手机OTG功能是否打开； 2.是否使用UVC接收机自带的数据线。 ②按黑色扫频按钮， 按任意按键开始扫频， 左右单独可微调； 长按按钮自动扫频。 扫频按钮... - Page 9 ③成像效果图如下： 上图中白色区域为热源位置 2、 电脑上使用 ①需要准备USB—MicroUSB的数据线， 电脑通过USB接口连接云卓UVC接收机 ②打开电脑相机， 电脑默认前置摄像头， 点击右上角更改相机， 然后UVC接收机进行扫频...
-
Page 10: 六、 注意事项
③成像效果图如下： 上图中白色区域为热源位置 六、 注意事项 为保护您和他人免受伤害或保护您的设备免于损坏， 请阅读以下全部信息后再使用您的设备。 1.请勿将组件直视太阳等高强度辐射源； 2.理想使用环境温度为-40℃~80℃； 3.请勿用湿手触摸设备和线缆； 4.请勿弯折或损坏各连接线缆； 5.请勿用稀释剂擦洗您的设备； 6.请勿在未断开电源的情况下拔插其他电缆； 7.请勿接错附带的连接线缆， 以免损坏设备； 8.请注意防止静电； 9. 请勿拆卸设备， 如有故障请与本公司联系， 由专业人员进行维修。 因版本演进及客户需求变更,相应命令及控制会有所变更. 请联系云卓科技有限公司, 来获取最 新资讯及技术支持.因产品更新升级， 尺寸重量等参数可能会有变化， 敬请谅解. - Page 11 温馨提示： 使用前请仔细阅读操作说明书！ 微信公众号 泉州云卓科技全国服务热线 400-6996-520 产品名称： TH10 制造商： 泉州云卓科技有限公司 地址： 福建省泉州市高新产业园区海西育成基地A幢2楼 邮箱： sales01@skydroid.xin www.skydroid.xin...
- Page 12 Skydroid TH10 User Manual V1.0 IR Mini Camera Skydroid Co., Ltd Suggestion: When you read this User Manual, you should read and operate at the same time. When reading these instructions, if you encounter difficulties, please refer to this user manual or call our after-sales service (400-6996-520) or visit our official QQ chat group: 318480806 to view...
- Page 13 After sales service terms 1. This clause is only applicable to the products produced by Skydroid, and the products sold by Skydroid authorized dealers are also applicable to this clause. 2. As of the date of purchase, if the product of our company is verified by our technicians as a qual- ity problem caused by non-human factors within one week, Skydroid shall afford the shipping fee...
-
Page 14: Contents
Do not adjust the camera or change its mechanical mechanism, nor add other external equipment to the TH10. The structure of the TH10 is precise. Do not disassemble it by yourself, or it will cause the camera working abnormally. -
Page 15: Product Introduction
1.Product introduction TH10 is a small infrared camera that uses the 2nd generation "Falcon" chip and a high refresh rate detector. It supports 30 frames and 792 x 480 resolution images, and adopts an unstoppable algo- rithm. When used, the image is very smooth, with small size, strong performance, light weight, low power consumption and other characteristics. -
Page 16: Product Overview
3. Product Overview Interface and Definition Description 4.Product specifications TH10 IR mini camera Video output signal Analog signal Analog video NTSC system Working voltage 5~26V Overall power consumption <1W Working temperature -40℃~+80℃ Weight Size 33.4mm*21mm*21mm Resolving 792*480 Frame rate 30/60Hz Pixel spacing 12μm... -
Page 17: Installation And Debugging
5.Installation and debugging 5.1 Schematic diagram of screw hole positions and spacing M2 Depth 1.5mm 12mm 12mm Note: The screw size used to fix the shock absorber plate is M2 * 4.5, with a quantity of 4 pieces. 5.2 Installation direction The installation direction is arrow facing upwards... -
Page 18: Th10 Cable Connection Diagram
5.3 TH10 cable connection diagram ①The wiring diagram of the transmitter is as below: Transmitter ⊕ Positive pole of power supply （ 5~26V） AV IN ⊖ Negative pole of power supply ②The F7 flight control wiring diagram is as below:... -
Page 19: Use Of Th10
1.Install the Skydroid FPV APP software in the phone. The APP download address is: http://www.skydroid.xin/?type=newsinfo&S_id=36 ①Connect your phone to the Skydroid UVC receiver, open the Skydroid FPV APP, and your phone will receive a pop-up prompt as shown in the following picture Note: If there is no pop-up prompt, please check: 1. - Page 20 The white area in the above figure represents the location of the heat source 2.Using on a computer ①We need to prepare an USB to Micro-USB data cable, and connect the computer to the Skydroid UVC receiver through an USB interface ②Open the computer camera, the computer defaults to a front facing camera, click on the upper...
-
Page 21: Precautions
Due to version evolution and customer requirements change, corresponding commands and controls will change. Please contact Skydroid for the latest information and technical support. Due to the update and upgrading of the product, parameters such as size and weight may change. - Page 22 Tips: Please read the user manual carefully before use! Skydroid after-sales service hot line: 400-6996-520 Product name： TH10 Manufacture: Skydroid Co.,Ltd Address： 2nd/F, Building A, Haixi Yucheng Basement, High-tech Industrial Park, Quanzhou, Fujian,China E-mail： sales01@skydroid.xin...
