Summary of Contents for PowerBoozt PB PS 3000 E

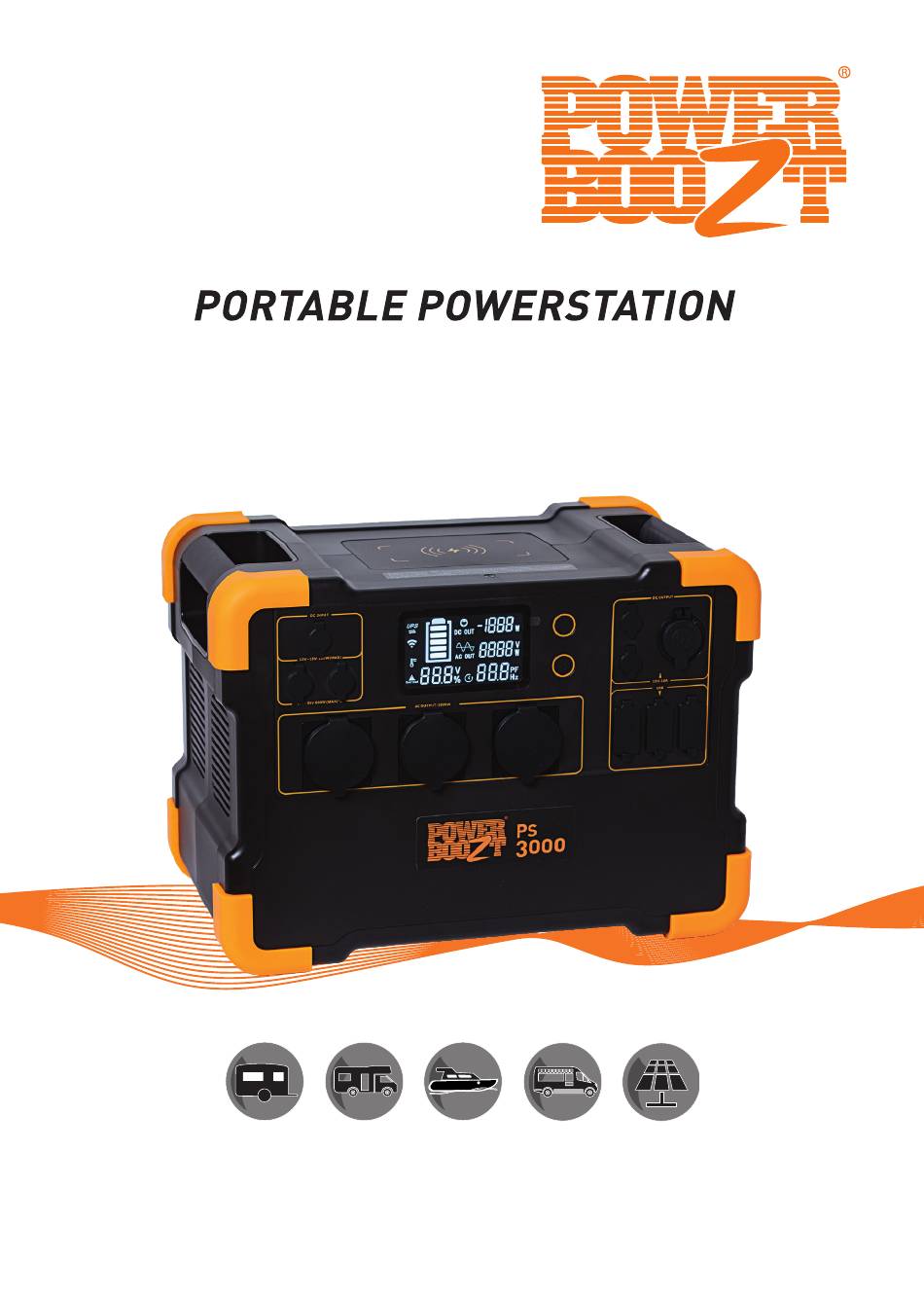

Page 1 PB PS 3000 E BEDIENUNGSANLEITUNG MANUAL...
Page 2: Table Of Contents
SICHERHEITS- UND GEFAHRENHINWEISE PRODUKTBESCHREIBUNG BEDIENELEMENTE/DISPLAY BESCHREIBUNG BETRIEBSANLEITUNG UND VORSICHTSMASSNAHMEN 4.1 VERWENDUNG DER WECHSELSPANNUNGS-AUSGÄNGE (AC) 4.2 FUNKTIONSWEISE 4.3 VERWENDUNG DER DC 12V-AUSGÄNGE UND DER USB-AUSGÄNGE 4.4 AUFLADEN DER POWERSTATION TECHNISCHE DATEN DER POWERBOOZT POWERSTATION UMGEBUNGSBEDINGUNGEN ELEKTRISCHE SPEZIFIKATIONEN ABSCHALTBEDINGUNGEN FEHLERBEHEBUNG LIEFERUMFANG TRANSPORT ENTSORGUNG WARTUNG UND PFLEGE KUNDENSERVICE/GEWÄHRLEISTUNG...
Page 3: Sicherheits- Und Gefahrenhinweise
1. WICHTIGE SICHERHEITS- UND GEFAHRENHINWEISE (BITTE VOR GEBRAUCH VOLLSTÄNDIG LESEN) Um Gefahren für Leib und Leben zu vermeiden und Schäden am Gerät zu verhindern, beachten Sie bitte die folgenden Hinweise, bevor Sie das Produkt benutzen. • Bitte lesen Sie dieses Handbuch sorgfältig durch, um den ordnungsgemäßen Gebrauch der Powersta- tion sicherzustellen und sich mit der Verwendung des Geräts und des Netzteils vertraut zu machen.
Page 4: Produktbeschreibung

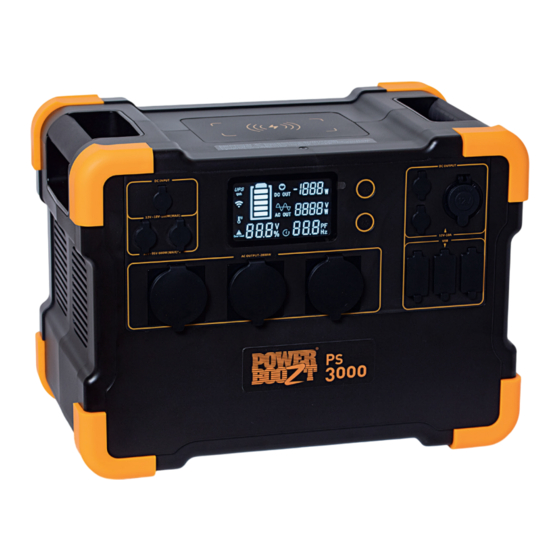

PRODUKTBESCHREIBUNG Die Powerboozt Powerstation PB PS 3000 E ist eine funktionelle, tragbare Powerstation für den Innen- und Außenbereich, mit geringem Gewicht und hoher Kapazität zur Bereitstellung tragbarer Stromversorgungslösungen. Sie verfügt über einen sicheren Lithium-Ionen-Akku mit Batteriemanagementsystem (BMS) und einen Wechselrichter um 230V Wechselspannung zu erzeugen.
Page 5: Bedienelemente/Display Beschreibung
3. BEDIENELEMENTE LCD-Bildschirm (Beschreibung s. nächste Seite) DC-Schalter: Durch 1-sekündiges drücken des DC-Schalters, werden die 12V sowie die USB-Ausgänge ein- oder ausgeschaltet. Durch schnelles Drücken wird die Spannung des Akkus im Display angezeigt. AC-Schalter: Durch 1-sekündiges drücken des AC-Schalters, werden die 230V Ausgänge ein- oder ausgeschaltet.
Page 6: Betriebsanleitung Und Vorsichtsmassnahmen
Prozentanzeige der Batteriekapazität / Systemspannung DC Ausgang eingeschaltet AC Ausgang eingeschaltet Leistung der Auf- und Entladung AC-Leistung / AC-Spannung Entladezeit / Leistungsfaktor / Frequenz UPS = unterbrechungsfreie Stromversorgung (USV) (wird nicht unterstützt) Wireless-Charging Temperatur Warnung Überlastungswarnung BETRIEBSANLEITUNG UND VORSICHTSMASSNAHMEN Um einen sicheren Transport zu gewährleisten, ist die Powerstation nicht voll aufgeladen, bitte laden Sie die Powerstation vor dem Gebrauch vollständig auf.
Page 7: Verwendung Der Wechselspannungs-Ausgänge (Ac)
4.1 VERWENDUNG DER WECHSELSPANNUNGS-AUSGÄNGE (AC) Bitte beachten Sie die folgenden Hinweise vor der Verwendung: Stellen Sie sicher, dass die Eingangsspannung und -frequenz des Verbrauchers mit der der PS 3000 übereinstimmt. Vergewissern Sie sich, dass die Nennleistung des Verbrauchers unter 2000W liegt, besser ist es, wenn die Nennleistung 80% nicht überschreitet.
Page 8: Verwendung Der Dc 12V-Ausgänge Und Der Usb-Ausgänge
4.3 VERWENDUNG DER DC 12V-AUSGÄNGE UND DER USB-AUSGÄNGE DC-Ausgang: Drücken Sie den DC-Knopf für 1 Sekunde, damit werden die bei- den 5525-Ausgänge, der 1x 12V/10 Fahrzeugadapter und die 2x USB-C-, 1x USB-QC- und 3x USB-A- Ausgänge sowie der Wireless Charger eingeschaltet. 4.4 AUFLADEN DER POWERSTATION Sie können die folgenden Methoden verwenden, um die Powerstation aufzuladen: 1.) Benutzen Sie das Standard-Netzadapter, dazu verbinden Sie das Netzkabel mit dem...
Page 9 Beispiele für verschiedene Anschlussmöglichkeiten von mehreren Solarpanels Bsp. 1: Zwei Solarpanels an die beiden DC 32-95V Eingänge anschließen Bsp. 2: Vier Solarpanels in Parallelschaltung Bsp. 3: Sechs Solarpanels in Parallelschal- an die beiden DC 32-95V Eingänge tung an die beiden DC 32-95V Eingänge anschließen anschließen HINWEIS:...
Page 10: Technische Daten Der Powerboozt Powerstation
5. TECHNISCHE DATEN DER POWERBOOZT POWERSTATION Beschreibung PB PS 3000 E Ausgangsleistung 2000W Spitzenleistung 4000W kurzzeitig Ausgangsspannung AC 3 x AC 230V/50Hz ± 5% (Reine Sinuswelle) 1 x DC 12V/10A; 2 x DC 12V/5A; 4 x USB-A; 2x USB-C, Ausgangsspannung DC 1x USB-QC;...
Page 11: Elektrische Spezifikationen
ELEKTRISCHE SPEZIFIKATIONEN: Spezifikation Einheit AC-Ladung mit Netzteil Nennspannung 100 bis 240 V AC Nennfrequenz 50/60 Ladespannung 32-95 V DC Ladestrom (2x) Solar-Ladung Spannung am DC 32-95 V DC Ladestrom (2x) Spannung am DC 12 V 13 - 18 V DC Strom ≤...
Page 12: Abschaltbedingungen
ABSCHALTBEDINGUNGEN Abschalt-Bedingung Spezifikation Einheit Bemerkung Inverter/Wechselrichter Invertertemperatur Kein AC-Ausgang, warten bis Übertemperatur °C ≥ 65°C die Temperatur sinkt Kein AC-Ausgang, Last Überlast > 2000 trennen und Restart Kein AC-Ausgang, Last AC-Ausgangsschaltung — trennen und Restart Bemerkung: Wenn der AC Ausgang wegen einer der vorgenannten Bedingungen abgeschaltet hat, die Last trennen, den AC Schalter ausschalten und wieder einschalten DC-Controller USB-A Überstrom...
Page 13: Fehlerbehebung
FEHLERBEHEBUNG Fehler Ursache Lösung Nach Betätigen des ON/OFF Der interne Lithium Akku ist Tasters erfolgt keine Aufladen nicht geladen LCD-Anzeige Übertemperatur Trennen der Last Prüfen Sie die Leistungsauf- Kein AC-Ausgang nach Betätigen nahme des angeschlossenen des AC-Schalters, LCD-Anzeige Überlast Verbrauchers, Leistung ist normal verringern oder abschalten Unterspannung...
Page 14: Lieferumfang
Anzahl (Stück): 1PCS/CTN 11. TRANSPORT Da in der Powerboozt Powerstation PB-PS 3000 eine Lithiumbatterie fest eingebaut ist, gelten auch die Vorschriften für Lithiumbatterien. Beim Transport von Lithiumbatterien sind stets alle nationalen und internationalen Vorschriften und Gesetze zu beachten. Der Transport darf nur in der Originalverpackung oder einer dieser ent- sprechenden Verpackung erfolgen.
Page 15: Kundenservice/Gewährleistung
Durch Inbetriebnahme des Produktes erkennen Sie die obigen Bedingungen an und übernehmen die volle Verantwortung aus dem Gebrauch dieses Produktes. Die von POWERBOOZT angegebenen Werte über Gewicht, Größe oder technischen Daten sind als Richtwerte zu verstehen und keine formelle Verpflichtung für diese Angaben.
Page 16 4.1 USE OF THE ALTERNATING VOLTAGE OUTPUTS (AC) 4.2 FUNCTIONALITY 4.3 USING THE DC 12V OUTPUTS AND THE USB OUTPUTS 22-23 4.4 CHARGING THE POWERSTATION TECHNICAL DATA OF THE POWERBOOZT POWERSTATION ENVIRONMENTAL CONDITIONS ELECTRICAL SPECIFICATIONS SHUTDOWN CONDITIONS TROUBLESHOOTING SCOPE OF DELIVERY...
Page 17: Safety And Hazard Information
1. IMPORTANT SAFETY AND HAZARD INSTRUCTIONS (PLEASE READ COMPLETELY BEFORE USE) To avoid danger to limb and life and to prevent damage to the device, please observe the following instructions before using the product. • Please read this manual carefully to ensure proper use of the Powerstation and to familiarize yourself with the use of the device and the power supply.
Page 18: Product Description
PRODUCT DESCRIPTION The Powerboozt Powerstation PB PS 3000 E is a functional, portable power station for indoor and outdoor use, with low weight and high capacity to provide portable power solutions. It features a safe lithium-ion battery with battery management system (BMS) and an inverter to generate 230V AC voltage.
Page 19: Controls/Display Description
3. CONTROLS LCD screen (description see next page) DC switch: By pressing the DC switch for 1 second, the 12V as well as the USB outputs are switched on or off. Pressing it quickly will show the voltage of the battery in the display. AC switch: By pressing the AC switch for 1 second, the 230V outputs are switched on or off.
Page 20: Operating Instructions And Precautions
Percentage display of battery capacity / system voltage DC output switched on AC output switched on Charge and discharge power AC power / AC voltage Discharge time / power factor / frequency UPS = uninterruptible Power Supply (not supported) Wireless charging Temperature warning Overload warning OPERATING INSTRUCTIONS AND PRECAUTIONS...
Page 21: Use Of The Alternating Voltage Outputs (Ac)
4.1 USING THE ALTERNATING VOLTAGE OUTPUTS (AC) Please observe the following instructions before use: Make sure that the input voltage and frequency of the consumer match that of the PS 3000. Make sure that the rated power of the consumer is less than 2000W, it is better if the rated power does not exceed 80%.
Page 22: Using The Dc 12V Outputs And The Usb Outputs
4.3 USING THE DC 12V OUTPUTS AND THE USB OUTPUTS DC output: Press the DC button for 1 second, this will activate the two 5525 outputs, the 1x 12V/10 vehicle adapter and the 2x USB-C, 1x USB-QC and 3x USB-A outputs as well as the Wireless Charger switched on.
Page 23 Examples of different connection options for multiple solar panels Ex. 1: Connect two solar panels to the two DC 32-95V inputs Ex. 2: Connect four solar panels in parallel to Ex. 3: Six solar panels in parallel connection the two DC 32-95V inputs connect to the two DC 32-95V inputs connect NOTE: 1.
Page 24: Technical Data Of The Powerboozt Powerstation
5. TECHNICAL DATA OF THE POWERBOOZT POWERSTATION Description PB PS 3000 E Output power 2000W Peak power 4000W for short time Output voltage AC 3 x AC 230V/50Hz ± 5% (Pure sine wave) 1 x DC 12V/10A; 2 x DC 12V/5A; 4 x USB-A; 2x USB-C, Output voltage DC 1x USB-QC;...
Page 25: Electrical Specifications
ELECTRICAL SPECIFICATIONS: Specification Unit AC charging with power supply Rated voltage 100 bis 240 V AC Rated frequency 50/60 Charging voltage 32-95 V DC Charging current (2x) Solar charging Voltage at DC 32-95 V DC Charging current (2x) Voltage at DC 12 V 13 - 18 V DC Current...
Page 26: Shutdown Conditions
SHUTDOWN CONDITIONS Shutdown condition Specification Unit Comment Inverter Inverter temperature No AC output, wait until tem- Overtemperature °C ≥ 65°C perature drops No AC output, disconnect load Overload > 2000 and restart No AC output, disconnect load AC output circuit —...
Page 27: Troubleshooting
TROUBLESHOOTING Error Reason Solution After pressing the ON/OFF The internal lithium battery is button is pressed, there is Recharge not charged no LCD display Overtemperature Disconnecting the load Check the power consumption No AC output after pressing the Overload of the connected consumer, AC switch, LCD display is normal reduce power or switch off Undervoltage...
Page 28: Scope Of Delivery
Quantity (pieces): 1PCS/CTN 11. SHIPPING Since a lithium battery is permanently installed in the PB-PS 3000 Powerboozt Powerstation, the regulations for lithium batteries also apply. When transporting lithium batteries, all national and international regulations and laws must always be observed. Transport may only take place in the original packaging or packaging corre- sponding to this.
Page 29: Customer Service/Warranty
POWERBOOZT guarantees that the devices are delivered in perfect condition. POWERBOOZT grants the legal warranty on production and material defects, which were present at the time of delivery of the product. The warranty does not apply to defects that are due to natural wear and tear, an improper use, opening of the device, changes to the device, lack of maintenance or non- compliance maintenance or non-observance of these instructions.
Page 30 Notes...
Page 32 66620 Nonnweiler-Primstal Industriebatterien Tel: +49 6875 9107-31 Stromversorgungssysteme service@powerboozt.de Bitte halten Sie bei direkter Kontaktaufnahme Ihre Kunden- oder Rechnungsnummer sowie die Artikelnummer bereit. When contacting us directly, please have your customer or invoice number invoice number and the article number.
