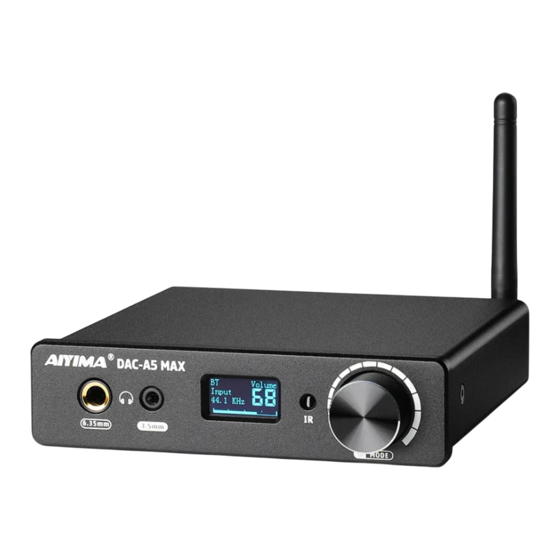

Summary of Contents for Aiyima DAC-A5 MAX
- Page 1 User's Manual Before using this product, please be sure to read carefully this instruction manual and keep,it safe for further reference...
- Page 2 非常感谢阁下购买本公司产品!在使用产品前，请认真阅读本说明书内容。 前后面板说明： …………………………… 6.35 耳机输出口 …………………………… 3.5 耳机输出口 …………………………… 显示屏 …………………………… 红外接收窗口 …………………………… 编码器旋钮（短按：开机/切换通道；长按关机） …………………………… 蓝牙天线座 …………………………… PC-USB 输入 …………………………… 光纤输入 …………………………… 同轴输入 …………………………… RCA 输出（红/右声道，白/左声道） …………………………… 电源接口（DC 电压 12V，电流≥1.5A） 操作步骤： 1. 将需要使用的后级设备接至 RCA 输出端口。 2. 将要使用的音源设备接至音源输入端口。 3. 连接电源（DC 电压 12V，电流≥1.5A）。 4.
- Page 3 遥控器功能说明： ………………………… 开/关机 ………………………… 静音 ………………………… 蓝牙输入 ………………………… 输入通道循环切换 ………………………… 同轴输入 ………………………… 光纤输入 ………………………… PC-USB 输入 ………………………… 显示屏开/关 ………………………… 音量减 ………………………… 音量加 PC-USB 操作说明： 1. 使用出厂配置的 USB 线，将本机 PC-USB 接口连接电脑（USB 支持热插拔）。 2. 按输入切换键切换到 PC-USB 输入，并在 PC 端安装驱动程序（安装文件请与本公司联系获取）。 安装步骤如下：...
- Page 4 找到安装文件后，如图右击“SaviAudio”文件、并单击“解压到当前文件夹； 解压完成后，双击“setup.exe”运行安装程序；...
- Page 5 安装过程中直接点击“Next（下一步）”...
- Page 6 当提示“您想安装这个设备软件吗？”，请勾选“始终信任…”并安装； 安装完成，系统会提示重启，点击“是”并等待完成重启即可；...
- Page 7 3. 重启完成后，在桌面右下角找到喇叭符号，右击弹出框，点击【播放设备】 。 4. 在弹出的框中选择 PC 识别到的 USB 设备（USB HIFI Audio）。 5. 点击确认识别到的数字输出，设为默认值即可。...
- Page 8 1. ASIO 插件安装: 双击 ASIOProxyInstall-0.6.5，按提示步骤安装...
- Page 9 2. Foobar2000 程序: foobar2000 为免安装版，双击 foobar2000 即可打开播放器 单击 File，选择 Preferences,然后点击 Components，再点击 Install 同时选中 foo_input_sacd.fb2k-component、foo_out_asio.fb2k-component、 WASAPI.fb2k-component 三个文件后点击打开...
- Page 10 点击 Apply，再点确定 打开 foobar2000, 点击 Library 选择 Configure 最后点击 output...
- Page 11 3. 完成以上操作流程后，导入音乐文件，即可源码播放 DSD 音乐文件。...
- Page 12 OLED 显示屏说明： A………输入通道显示区域(根据选择分别显示：USB/BT/COA/OPT) B………音量显示区域，Volume 0-99 C………输入采样率显示区域，无信号输入时会显示---- D………最底部为音量进度条 规格参数： PC-USB 支持最高采样率 PCM 384KHz/32Bit DSD256 输入灵敏度 0dBFS 光纤、同轴输入支持 PCM 192KHz/24Bit 蓝牙版本 最高采样率 PC-USB 支持操作系统 W7/W8/W10/MAC/linux 频率响应 20Hz-20KHz(±0.5dB) 工作电压 DC 12V/≥1.5A 失真度 0.005% 最大输出幅值 1.8V 信噪比 ≥118dB 耳机匹配阻抗 16-600Ω 包装重量 0.72kg 耳放最大输出功率 530mW 包装尺寸...
- Page 13 3.以上两点都排除后还有噪音，需要判断是外部噪音/或是机器内部产生的噪音。断开所有输入，只保 留电源和输出线，若此时噪音消失则是音源输入的噪音，若噪音还在则可能是电源受干扰或者是机 器内部产生的。 问：为什么搜不到蓝牙、如何切换到蓝牙？ 答：按机器或者遥控器上的“SELECT”键、输入切换开关，切换到 BT 蓝灯闪烁或者 BT 字符闪烁，然后手 机打开蓝牙搜索到“BT HiFi AUDIO”、点击连接上后播放音乐即可（蓝牙名根据不同机型可能会有差 异，以实际为准）。 问：蓝牙播放卡顿、甚至断连？蓝牙底噪声/电流声明显？ 答： 应排查机器天线是否安装到位， 是否有干扰或遮挡 （比如常见的 WiFi 路由器/无线电话/调频收音机等， 由于跟蓝牙可能处于同频段，很容易导致干扰）另外如家里的电扇/冰箱/空调等感性负载也会有一定 的干扰。 问：电脑上能使用蓝牙功能吗、为什么连上没声音？ 答：电脑的兼容性相对手机来说不是很好，且操作比较麻烦、需要电脑带蓝牙功能，连接上之后需要更新 驱动、设置输出设备为蓝牙。 问：解码器连接电脑后不识别、无法播放？ 答： 确认电脑的系统版本、 机器是否需要安装驱动。 如 Win7 系统我们大部分机型是要安装驱动以后才行的。 问：电脑安装好驱动后为什么过一段时间又出现无法识别？ 答：电脑系统、软件/硬件的更改或者更新，杀毒软件有时候会影响到导致驱动丢失，可以重新安装一遍驱 动再试试。 问：USB 连接手机无法使用、是否需要驱动？ 答：手机连接是免驱的，应确认手机和连接线是否都支持 OTG 功能，有些手机需要在设置里面打开 OTG 选 项和设置输出设备。...
- Page 14 问：DSD 播放音量比 PCM 播放音量小？ 答：这是正常的，DSD 的声音比 PCM 小 3dB。 问：连接 iphone 时提示设备电流过大。 答：iPhone 连接 USB DAC 需要使用支持大电流的摄像头套件，部分摄像头套件需要单独供电。而且我们也 不能保证每款手机都能兼容，因为有些手机是没有内置驱动的。 问：DAC 解码器在电脑上只能显示 24Bit/192KHz？ 答：这是因为部分电脑系统最多只能显示 192KHz。但实际上使用 FOOBAR ASIO 可以源码播放 DSD256/PCM384KHz。 问：浏览网页视频无声音输出，但 FOOBAR 播放正常。 答：请关闭 FOOBAR：您可以点击桌面右下角的小喇叭-播放设备-双击 USB 设备，在菜单中选择“高级”， 然后取消勾选独占模式下的两个勾。 问：电脑可以识别 USB DAC 但是驱动安装不上？ 答： 这通常是因为计算机系统缺少数字签名补丁或 USB DAC 已被杀毒软件禁用。 请关闭杀毒软件重新安装。 问：驱动安装不上，设备管理器上总是有感叹号？...
-
Page 16: Front And Rear Panel Description
Thank you very much for choosing our products!Please read this manual carefully before using the product. Front and rear panel description： …………………………… 6.35 Headphone output port …………………………… 3.5 Headphone output port …………………………… display …………………………… Infrared receiving window …………………………… Encoder knob (short press: on/switch channels; long press to close) ……………………………... - Page 17 5. Rotate the encoder knob to adjust to the appropriate volume. 6. Connect the headphones to the corresponding headphone output port. Remote control function description： ………………………… On/off ………………………… Mute ………………………… Bluetooth input ………………………… Input channel circulate switching ………………………… Coaxial input …………………………...
- Page 18 After finding the installation file, right-click on the "SaviAudio" file as shown in the figure, and then click "Unzip to the current folder; After unzipping, double-click "Setup. exe" to run the installation program;...
- Page 19 During installation, click "Next"...
- Page 20 When prompted "Would you like to install this device software?", please choice"Always Trust..."And installation; When the installation is completed, the system will prompt you to restart. Click "Yes" and wait for the restart to complete.
- Page 21 After the restart, find the speaker symbol in the bottom right corner of the desktop, right click the pop-up box, and click 【Play Device】 Select the USB device recognized by the PC in the pop-up box. Click to confirm the identified digital output (USB HIFI Audio) and set it as the default value.
- Page 22 1. ASIO Plugin installation： double click ASIOProxyInstall-0.6.5，Follow the prompts to install...
- Page 23 2. Foobar player installation: lt is free of installation,Double click open foobar2000 folder After open the foobar2000, click Top left File，choose Preferences, Click Components， Click again Install Select the following three files, Click again open...
- Page 24 At the same time selected foo_input_sacd.fb2k-component、foo_out_asio. fb2k-component、WASAPI.fb2k-component Click open after three files Click Apply Click 'OK' after the pop-up box Open foobar2000, Click Library choose Configure Click again output...
- Page 26 3. After completing the above operation process, import the music file and you can play the DSD music file of the source code. OLED Display screen description： A………Input channel display area(Display according to selection: USB/BT/COA/OPT) B………Volume display area，Volume 0-99 C………Input sampling rate display area, displayed when there is no signal input ---- D………At the bottom is the volume progress bar...
-
Page 27: Specification Parameters
Specification parameters： PC-USB in PCM 384KHz/32Bit DSD256 Input sensitivity 0dBFS Optical/coaxial in PCM 192KHz/24Bit Bluetooth version PC-USB Supported Frequency W7/W8/W10/MAC/linux 20Hz-20KHz(±0.5dB) operating systems response Working voltage DC 12V/≥1.5A 0.005% Maximum output level 1.8V ≥118dB Earphone matching 16-600Ω Packaging weight 0.72kg impedance Maximum output power of 530mW... - Page 28 Q: Why Bluetooth cannot be searched? How to switch to Bluetooth mode? A: When using the input toggle switch on the panel or pressing the "SELECT" button on the remote control to switch to BT mode, there will be blue light flashing or BT character flashing. Then, use your phone to open Bluetooth and search for 'BT HiFi AUDIO', click and connect, and then play music.
- Page 29 Q: After connecting DAC to the computer, but there is no response? After connecting, but the computer prompts that USB DAC cannot be recognized? A: Please switch to a different USB interface,or replace a USB cable, or switch to a different computer.
- Page 30 Q: Why is there a thumping sound when swithing on/off? A: Please confirm the on-off sequence is correct, normally it follows the order of signal transmission when turn on: audio source → preamp / DAC → amplifier → speaker. (The sequence is reversed when switching off.
