Neher 22 44 73 Adjustment Manual

Einstellanleitung
für funkgesteuerte Neher Motoren mit 6-Kanal Funkhandsender-868 MHz 22 44 73
Folgen Sie bitte unbedingt dieser Einstellanleitung!
Gerätefunktionen
• Behangschutz (Drehmomentabschaltung).
• Inbetriebnahme des Motors mit Montagekabel oder Funksender.
Auslieferungszustand
• Voreingestellte Endlagen, unten ca. 15 cm höher.
Optimale Nutzung des Funksignals
• Der Mindestabstand zwischen zwei Funkantrieben muss min. 15 cm betragen.
• Antenne nicht knicken.
• Antenne nicht kürzen oder verlängern.
• Bei schlechtem Empfang, Lage der Antenne verändern.
• Antenne möglichst frei verlegen.
Achtung: Darauf achten damit die Antenne keinen Kontakt zu den Aluminium-
profilen hat. Die Antenne muss nach oben oder nach unten verlegt werden aber
auf keinen Fall Richtung Gewebe.
Allgemeine Hinweise

�
• Verletzungsgefahr durch Stromschlag.
• Anschlüsse am 230V / 120V Netz müssen durch eine autorisierte Fachkraft erfolgen. Prüfen Sie die Anlage regelmäßig auf Verschleiß
oder Beschädigungen.
1

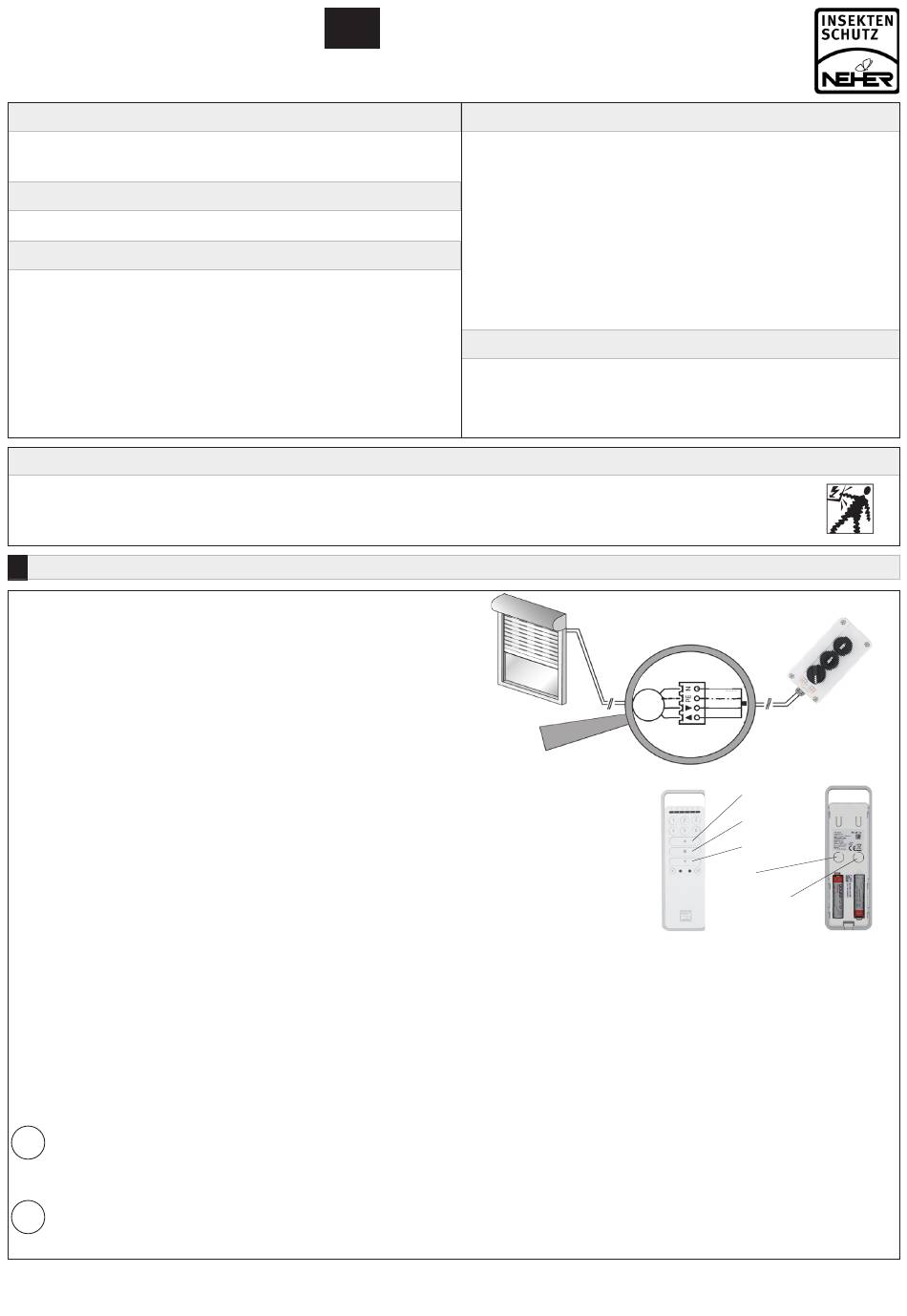

Endlageneinstellung und Senderprogrammierung
Anschluss nur im spanungsfreien Zustand!

Kabelwicklung am Motorkopf für Revisionszweck beibehalten!
Falls die Motoren schon angeschlossen sind, trennen Sie diese
kurz vom Netz und machen Sie weiter mit Punkt
Ê
Elektromotoren wie abgebildet einzeln am Montagekabel anschließen.
Ë
Schukostecker des Montagekabels in Steckdosen mit 230V / 120V einstecken.
6-Kanal-Funkhandsender einlernen

Programmierung muss innerhalb von 5 Min. nach der Netzunterbrechung erfolgen!
Ì
Montagekabel auf Funk einstellen und prüfen ob der Funkhandsender eingelernt ist. Wenn ja, weiter mit
Í
Nach der Netzunterbrechung sind die Motoren 5 Min. lang in Lernbereitschaft. Wählen Sie den einzuler-
nenden Kanal für das gewünschte Element aus. Durch drücken der jeweiligen Zahlen-Taste können Sie
zwischen 6 einzelnen Kanälen auswählen.
Î Öffnen Sie den Deckel auf der Rückseite des 6-Kanal-Funkhandsenders. Drücken Sie die (S) Select-Taste
auf der Rückseite des einzulernenden 6-Kanal-Funkhandsenders (siehe Abb.). Kurz darauf fahren die Moto-
ren 2 Min. lang auf und ab. In dieser Zeit kann der 6-Kanal-Funkhandsender eingelernt werden.
Ï
Gehen Sie mit dem 6-Kanal-Funkhandsender möglichst nah an den einzulernendem Motor ran. Bei mehreren Anlagen spricht der Funkhandsender nur den
Motor an, an welchem man am nächsten dran ist. Drücken Sie sofort nach Beginn einer Auffahrt (1 Sek.) die AUF-Taste. Der Motor macht einen kurzen Stop
und fährt anschließend weiter. Drücken Sie sofort nach Beginn einer Abfahrt (1 Sec.) die AB-Taste. Der Motor stoppt. Drücken Sie für 6 Sec. die STOP-Taste.
Der Funkhandsender ist hiermit eingelernt.
Um weitere Motoren mit dem gleichen 6-kanal-Funkhandsender ansteuern zu können, wählen Sie den einzulernenden Kanal für das gewünschte Element aus,
drücken Sie die Select (S) Taste und gehen Sie wie ab Punkt

Nach Ablauf des 2 Min. Zeitfensters schalten die Motoren den Lernmodus ab. Um weitere Motoren einlernen zu können, unterbrechen
Sie das Stromnetz und wiederholen Sie die Schritte ab Punkt
die können nach Auswahl des gewünschten Kanals gestoppt werden!

Empfehlung: nach Möglichkeit, für jeden Raum einen extra 6-Kanal-Funkhandsender verwenden.
NEHER Insektenschutz 12/2021
Technische Änderungen vorbehalten
DE
• Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit einem erhöhten
• Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei denen eine
• Der Betreiber genießt keinerlei Schutz vor Störungen durch andere Funk-
• Der Motor ist nur in eingebautem Zustand funktionsfähig.
• Anschluss nur im spannungsfreien Zustand.
Ì
.
Ï
beschrieben vor.
Í
. Achtung: Auch die eingelernten Motoren werden wieder losfahren,
-915 MHz 22 44 78
Bestimmungsgemäße Verwendung
Störungsfaktor betrieben werden dürfen (z. B. Krankenhäuser, Flughäfen...).
Funktionsstörung in Hand-/Wandsender oder Empfänger keine Gefahr für
Personen, Tiere oder Sachen darstellt oder dieses Risiko durch andere
Sicherheitseinrichtungen abgedeckt ist.
meldeanlagen und Einrichtungen (z. B. auch durch Funkanlagen), die
ordnungsgemäß im gleichen Frequenzbereich betrieben werden.
Beachten Sie vor der Montage
1 ~
Ð
.
blau
gelb/grün
M
braun
schwarz
AUF
STOP
AB
P
Select
1/6
