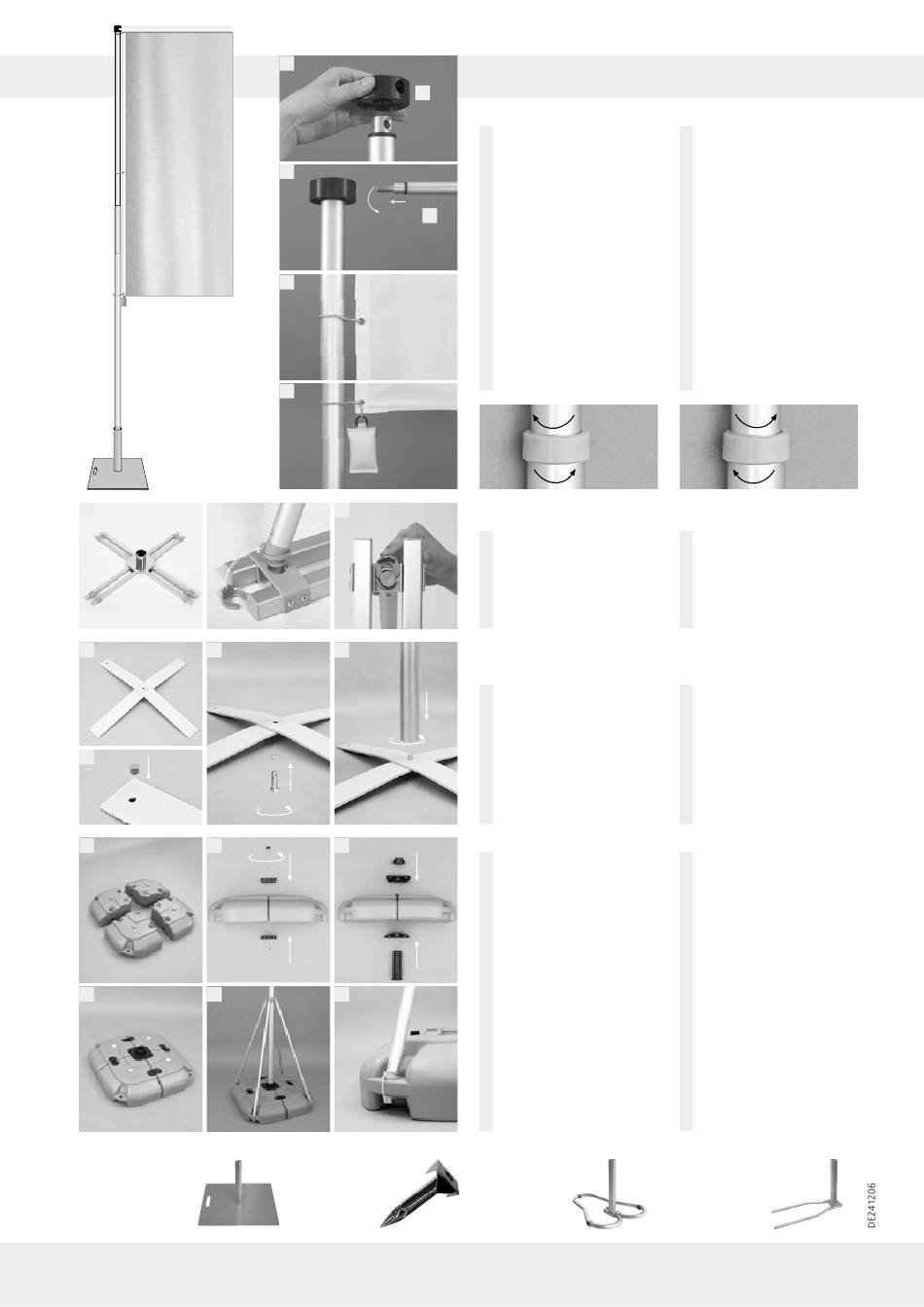

Vispronet T-Pole 200 Assembly Instructions

8 9
11 12
14
15 16
18 19
weitere Bodenelemente/other ground fittings
Bodenplatte 55 x 55 cm
Square base 55 x 55 cm
Hinweis: Der Einsatz von T-Pole 200 kann bis zu Windgeschwindigkeiten von 28 km/h (Windstärke 4) erfolgen.
®
Please note: T-Pole ® 200 can only be used with wind speeds up to 28 km/h (17 mph/wind force 4).
1
A
2
B
4
5
10
13
17
20
Einschlaghülse
Ground sleeve
Aufbauanleitung
T-Pole 200
®
Montage Mast
1 Mastkopf (A) auf die Mastspitze
stecken (Achtung: Bohrungen
müssen übereinander liegen)
2 Auslegerarm (B) in die Bohrung
des Mastkopfes schrauben, bis
dieser fixiert ist
3 Auslegerarm (B) durch den
Hohlsaum der Fahne führen
4 Fahne an den Fahnenführungs-
ringen befestigen
5
Kletterstoppgewicht mit dem
Karabinerhaken in die unterste
Öse der Fahne einhängen
6
Teleskopstange in gewünschter
Höhe durch Gegendrehbewe-
gung der einzelnen Stangen-
teile arretieren
7 Mast in die Halterung des
Bodenelementes stellen
schließen/
close
Aufbau
Kreuzfuß Ø 110 cm/3,3 kg
8 Kreuzfuß und Streben
auseinanderklappen
9 Streben in die Halterungen
des Fußes setzen
10 Streben auf der Unterseite
der Halterungen mit den
Schutzklemmen sichern
Aufbau
Kreuzfuß Ø 100 cm/17 kg
mit Aufschraubhülse
11 beide Teile des Fußes kreuzför-
mig übereinanderlegen
12 Senkkopfschraube mit Unter-
legscheibe von unten durch
die mittleren Öffnungen des
Kreuzfußes stecken und Hülse
aufschrauben
13 Mast in die Aufschraubhülse
stellen und ggf. festdrehen
14 Abdeckkappen aufstecken
Aufbau wasserbefüllbarer Fuß
15 Wassertanks verbinden, Ver-
bindungsplatten in die Ausfor-
mungen an Ober- und Unter-
seite der Wassertanks legen
16 Verbindungsplatten mittels
Schraubmutter und Rändel-
schraube durch festschrauben
fixieren
17 untere Arretierungsplatte
positionieren und Masthülse
durch die Öffnung zwischen
den Einzeltanks stecken,
obere Arretierungsplatte mit
Überwurfmutter verschrauben
18 Wassertanks befüllen
19 Stützstreben auseinanderklap-
pen und in den Eckhalterungen
des Fußes befestigen
20 Streben in den Eckhalterungen
mit den Schutzkappen sichern
Standfuß
Tube base
Assembly Instructions
T-Pole 200
®
Assembly flagpole
1 Attach the flagpole top (A)
to the flagpole (Attention:
boreholes of the flagpole and
the flagpole top must show in
the same direction)
2 Screw the banner arm (B) into
the borehole of the flagpole
top till it is fixed
3 Pull the sleeve of the flag on
the banner arm (B)
4
Attach flag to the guiding
loops
5 Fix the snap hook of the flag
weight to the lower eyelet of
the flag
6
Telescopic pole parts interlock
by counter rotation
7 Insert the bottom of the
flagpole into the pole sleeve
öffnen/
open
Assembly
Crossbar base Ø 110 cm/3.3 kg
8
Fold the crossbar base and
the support bracket apart
9 Attach the bracket to the
clamps of the base
10 Secure the bracket with the
plastic clips to the rear side
of the clamps
Assembly
Cross base Ø 100 cm/17 kg
with pole sleeve
11 Lay both parts of the base
crosswise upon each other
12 Push the flat head screw with the
washer from the bottom through
the central holes of the cross base
and screw on the pole sleeve
13 Insert the bottom of the flagpole
into the pole sleeve and secure
the pole firmly by turning
14 Attach the caps
Assembly Water-fillable Base
15 Join the water tanks, press the
tie plates into the recesses on
the top and bottom side of
the tanks
Use the screw nut and the
16
knurled screw to tighten the
tie plates
Position the lower locking
17
panel and push the pole sleeve
through the hole between
the water tanks, tighten the
upper locking panel using the
sleeve nut
18 Fill the water tanks
19 Mount the collapsible,
4-pronged support bracket
to the base corners
20 Secure bracket at the base
corners using the supplied
plastic clips
Standfuß Economy
Tube base economy
