Summary of Contents for Siteco Connect 21B

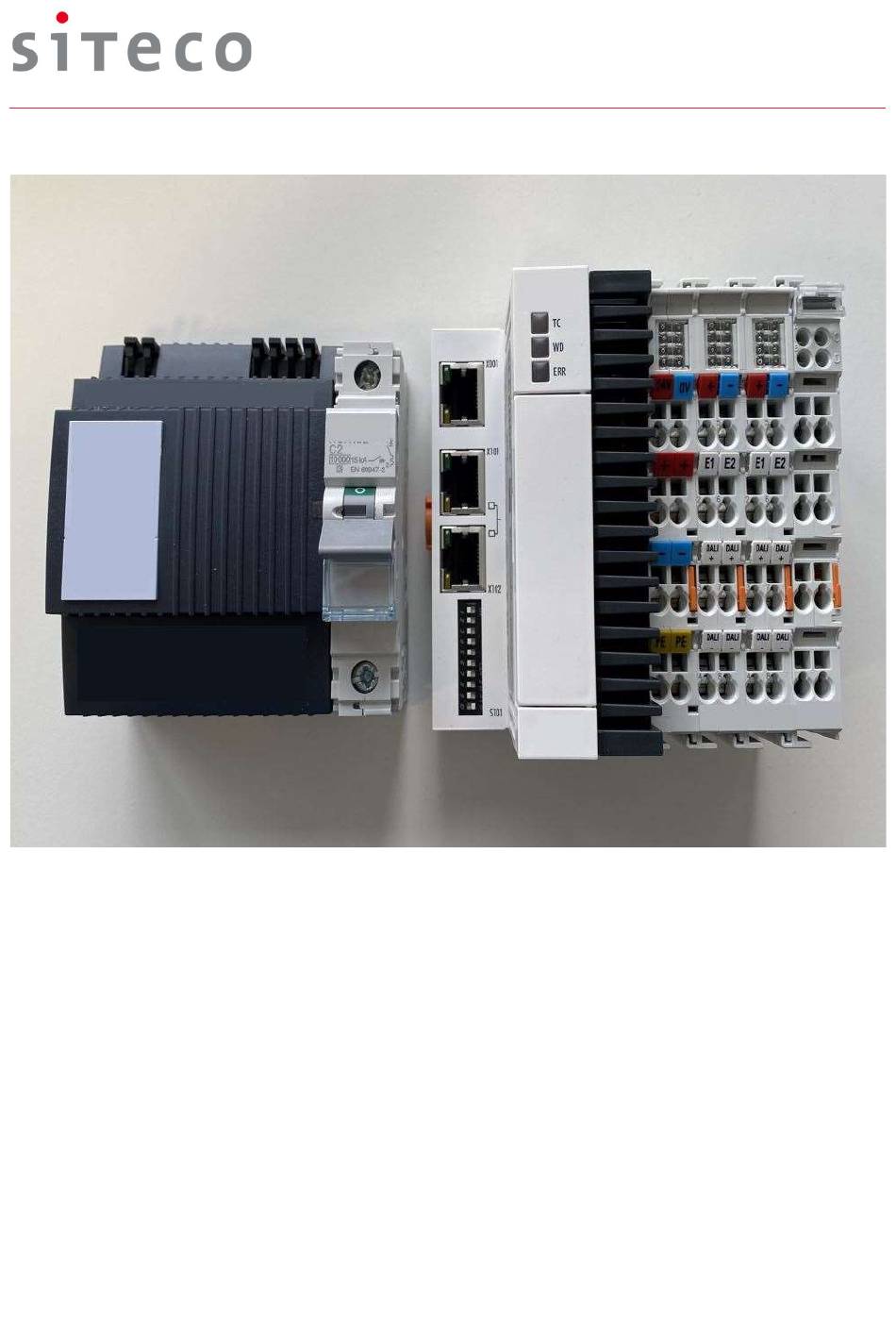

- Page 1 SITECO Connect 21B Inbetriebnahme-Kurzanleitung (DE) Quick Start Guide (EN) Siteco Connect 21B – 5LZ960100 – 264328-001_ab Datum/date: 2022-12-15...
-
Page 2: Table Of Contents
Siteco Connect 21B 5LZ960100 | Inbetriebnahme-Kurzanleitung (DE) | Quick Start Guide (EN) | 264328-001_ab | 2022-12-15 Inhalt/Content 1. Inbetriebnahme-Kurzanleitung (DE) ......................2 1.1 Bestandteile Siteco Connect 21B ......................2 1.2 Voraussetzung für erfolgreiche Inbetriebnahme ..................2 1.3 DALI-Test ..............................3 1.4 Website aufrufen............................ -
Page 3: Inbetriebnahme-Kurzanleitung (De)

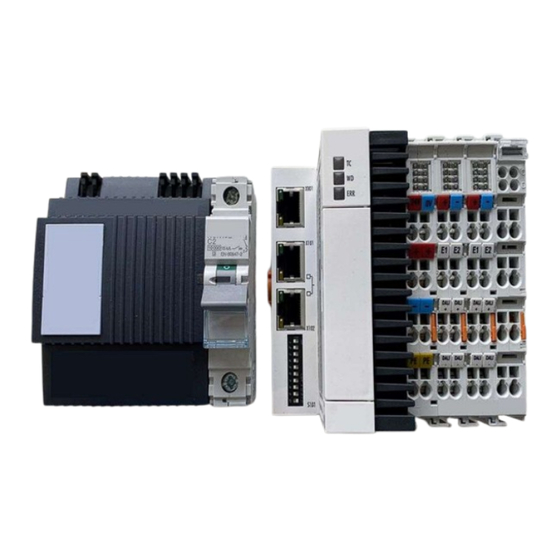

Siteco Connect 21B 5LZ960100 | Inbetriebnahme-Kurzanleitung (DE) | Quick Start Guide (EN) | 264328-001_ab | 2022-12-15 1. Inbetriebnahme-Kurzanleitung (DE) Bestandteile Siteco Connect 21B Siteco Connect 21B wird als Paket mit folgenden Einzelteilen geliefert: 1x Embedded PC 1x Spannungsversorgung 24VDC 1x Steuersicherung... -
Page 4: Dali-Test
Siteco Connect 21B 5LZ960100 | Inbetriebnahme-Kurzanleitung (DE) | Quick Start Guide (EN) | 264328-001_ab | 2022-12-15 DALI-Test Zur Überprüfung der korrekten DALI-Verkabelung führen Sie bitte den DALI-Test durch. Gehen Sie dazu bitte wie folgt vor: 1.) Steuersicherung einschalten 2.) LED’s an Dali-Masterklemmen prüfen =>... -
Page 5: Website Aufrufen
Siteco Connect 21B 5LZ960100 | Inbetriebnahme-Kurzanleitung (DE) | Quick Start Guide (EN) | 264328-001_ab | 2022-12-15 Website aufrufen http://172.16.17.10/Tc3PlcHmiWeb/Port_851/Visu/webvisu.htm User name: b Password: 1 Konfiguration über Excel Zur Konfiguration über Excel gehen Sie bitte schrittweise vor: Einstellungen > Allgemein > Grundeinstellung Speichern (PIN: 1909) Daten via FTP vom Gerät herunterladen ( ftp://172.16.17.10 ) -
Page 6: Quick Start Guide (En)
Siteco Connect 21B 5LZ960100 | Inbetriebnahme-Kurzanleitung (DE) | Quick Start Guide (EN) | 264328-001_ab | 2022-12-15 2. Quick Start Guide (EN) Components of package Siteco Connect 21B Siteco Connect 21B is delivered as a package with the following parts: 1x Embedded PC... -
Page 7: Dali Test
Siteco Connect 21B 5LZ960100 | Inbetriebnahme-Kurzanleitung (DE) | Quick Start Guide (EN) | 264328-001_ab | 2022-12-15 DALI test To check that the DALI wiring is correct, please do the DALI test. To do this, please proceed as follows: 1.) Switch on the circuit breaker 2.) check LEDs on DALI2-master-terminal... -
Page 8: Go To The Website
Siteco Connect 21B 5LZ960100 | Inbetriebnahme-Kurzanleitung (DE) | Quick Start Guide (EN) | 264328-001_ab | 2022-12-15 Go to the website http://172.16.17.10/Tc3PlcHmiWeb/Port_851/Visu/webvisu.htm User name: b Password: 1 Configuration via Excel For configuration via Excel, please proceed step by step: Settings > General > Save default settings (PIN: 1909) Download data from the device via FTP ( ftp://172.16.17.10 )
