Model#CD4219DB
TOOLS REQUIRED /
Outils Nécessaire
Silicone /
Phillips head screwdriver /
Silicone
Tournevis cruciforme
(not included) /
(not included) /
(not inclus)
(not inclus)
A level/
Niveau requis
(not included) /
(not inclus)
HARDWARE INCLUDED /
NOTE :
Hardware not shown to actual size.
NOTE : Les pièces de quincaillerie ne sont pas illustrées à leur taille réelle.
AA
Description
Part/Pièce
Description
AA
Handle / Poignée
Handle screw / Vis pour poignée
BB
CC
Screw / Visser
DD
Wall plug / Cheville
EE
Shelf support / Support d'étagère
FF
Drawer screw / Vis pour tiroirs
A
Part / Pièce
Installation Instructions
Instructions d'installation
A Pencil /
Un crayon
(not included) /
(not inclus)
Quincaillerie incluse
BB
CC
Quantity/Quantité
5
4
2
2
8
6
B
Description / Description
A
V
n a
y t i
Top / Comptoir de meuble-lavabo
B
Vanity body / Meuble-lavabo
C
Backsplash / Dosseret
D
Adjustable shelf / Étagère réglable
A electirc drill /
Perceuse électrique
(not included) /
(not inclus)
A Hammer /
Un marteau
(not included) /
(not inclus)
DD
EE
C
Quantity/Quantité
1
1
1
2
FF
D
Page 1 of 8
Advertisement
Related Manuals for Dolphin Plumbing CD4219DB
Summary of Contents for Dolphin Plumbing CD4219DB

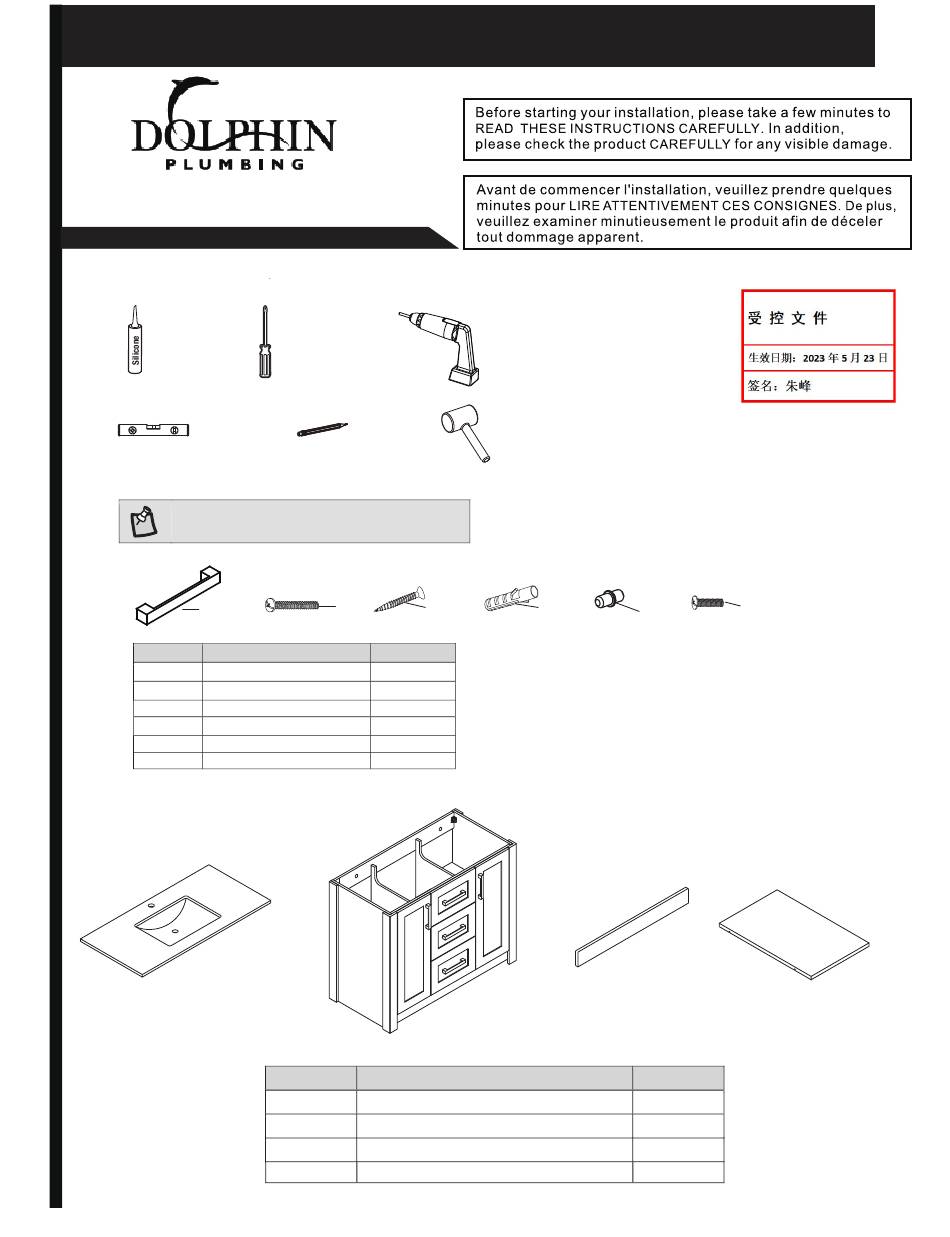

- Page 1 Installation Instructions Instructions d'installation Model#CD4219DB TOOLS REQUIRED / Outils Nécessaire Silicone / Phillips head screwdriver / A electirc drill / Silicone Tournevis cruciforme Perceuse électrique (not included) / (not included) / (not included) / (not inclus) (not inclus) (not inclus)
