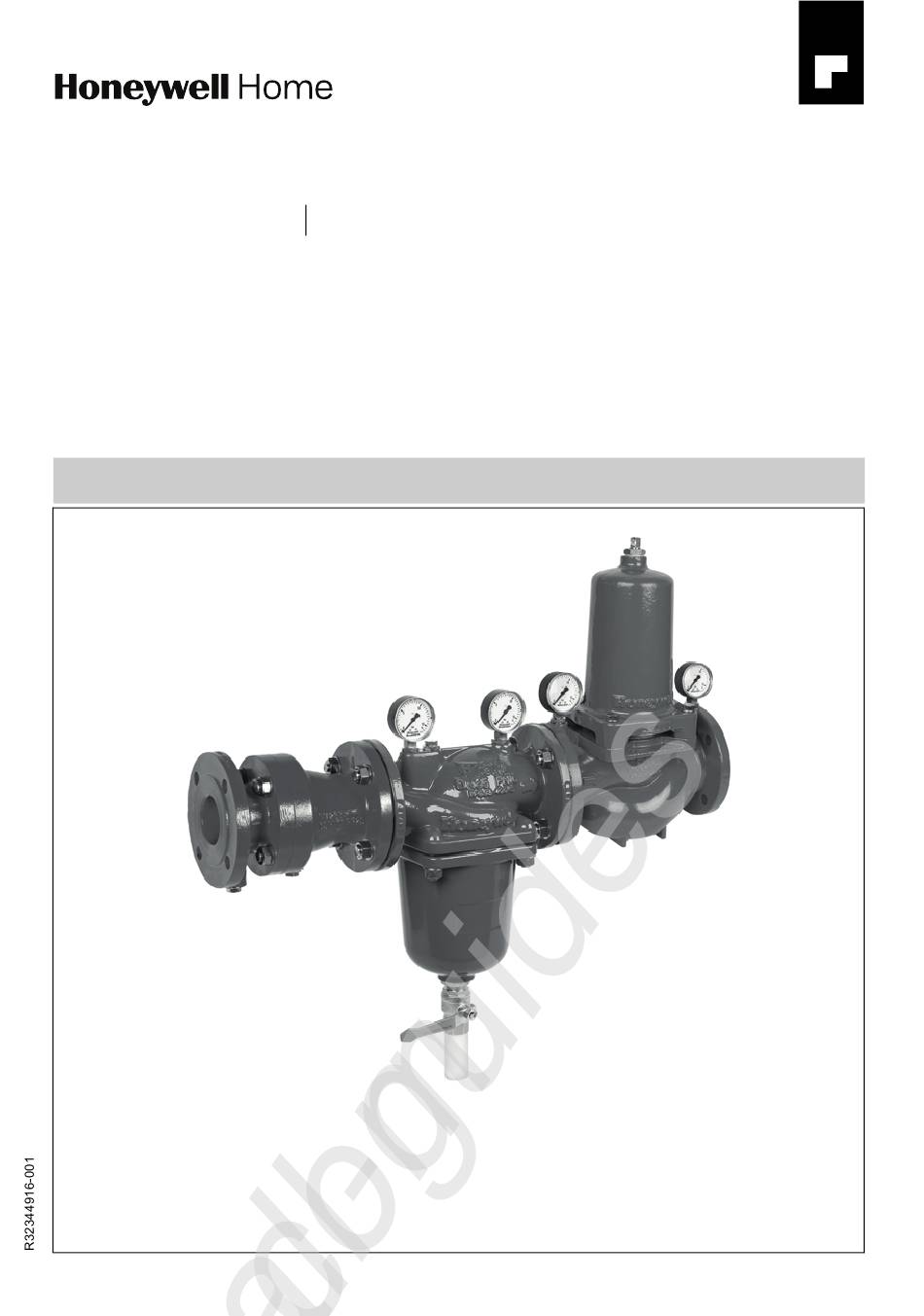

- Page 1 All manuals and user guides at all-guides.com HS10S-FA Installation instructions Einbauanleitung Keep instructions for later use! Water station Anleitung zum späteren Gebrauch aufbewahren! Wasserstation...
-
Page 2: Safety Guidelines
All manuals and user guides at all-guides.com Safety Guidelines Technical Data Follow the installation instructions. Media Use the appliance Medium: Drinking water • according to its intended use Connections/Sizes • in good condition • with due regard to safety and risk of danger. Connection sizes: DN65 - DN100 Note that the appliance is exclusively for use in the... - Page 3 All manuals and user guides at all-guides.com Assembly Fine filter: 6.1 Installation Guidelines Components Materials • Install in horizontal pipework with test and drain plugs 1 Pressure gauge Metal and filter bowl downwards and spring bonnet upwards 2 Housing and filter bowl Ductile cast iron (EN-GJS- –...
- Page 4 All manuals and user guides at all-guides.com Start-up 7.2.2 Automatic reverse rinsing with the Z11AS 7.1 Setting outlet pressure The automated reverse rinsing system Z11AS is available as an accessory. The automated system reliably takes over Set outlet pressure min. 1 bar under inlet pressure. reverse rinsing of the filter at intervals which can be set Close shut-off valve on inlet between 4 minutes and 3 months.
-
Page 5: Pressure Reducing Valve
All manuals and user guides at all-guides.com • The filter must be cleaned by reverse rinsing regularly, 8.2.4 Replace filter mesh at least every 2 months Close shut-off valve on inlet • Non-compliance can lead to the filter becoming blocked Release pressure on outlet side (e.g. -
Page 6: Troubleshooting
All manuals and user guides at all-guides.com 8.3 Cleaning Disposal 8.3.1 Sieve See Chapter 4 Scope of Delivery Close shut-off valve on inlet Observe the local requirements regarding correct Release pressure on outlet side (e.g. through water tap) waste recycling/disposal! Close shut-off valve on outlet Unscrew filter bowl Remove filter insert... -
Page 7: Spare Parts
All manuals and user guides at all-guides.com 11 Spare Parts Water station with flanges HS10S-FA from 2019 onwards 3 Pressure gauge Description Dimension Part No. 0 - 16 bar, M78M-A16 1 Valve disc guide " DN65 2240065 0 - 16 bar,... -
Page 8: Technische Daten
All manuals and user guides at all-guides.com Sicherheitshinweise Beachten Sie die Einbauanleitung. Der Eingangsdruck (Vordruck) hat keinen Einfluss auf das Benutzen Sie das Gerät Regelventil im Druckminderer. Druckschwankungen auf der • bestimmungsgemäß Eingangsseite beeinflussen nicht den Hinterdruck • in einwandfreiem Zustand (Vordruckkompensation). - Page 9 All manuals and user guides at all-guides.com Montage Feinfilter: 6.1 Einbauhinweise Komponenten Werkstoffe • Einbau in waagrechte Rohrleitung mit Prüf- und 1 Manometer Metall Entleerungsschraube und Filtertasse nach unten und 2 Gehäuse und Filterhaube Duktiler Guss Federhaube nach oben (EN-GJS-400-15 –...
- Page 10 All manuals and user guides at all-guides.com Inbetriebnahme 7.1 Hinterdruck einstellen Kugelhahn langsam öffnen Ausgangsdruck min. 1 bar unter Eingangsdruck • Das patentierte Rückspülsystem startet einstellen. Kugelhahn nach ca. 3-5 Sekunden wieder schließen. Absperrarmatur eingangsseitig schließen Vorgang drei Mal wiederholen Druck ausgangsseitig ablassen (z.
- Page 11 All manuals and user guides at all-guides.com 8.1.2 Filter 8.2.2 Filter 8.2.3 Filtereinsatz ersetzen VORSICHT! Absperrarmatur eingangsseitig schließen Intervall: Druck ausgangsseitig ablassen (z. B. durch min. alle 6 Monate Wasserhahn) (gemäß EN806, Teil 5) Absperrarmatur ausgangsseitig schließen alle 2 Monate (Herstellerempfehlung) bzw. Filtertasse abschrauben abhängig vom Verschmutzungsgrad des Wassers Filtereinsatz entnehmen...
-
Page 12: Fehlersuche
All manuals and user guides at all-guides.com 8.3 Reinigung VORSICHT! 8.3.1 Sieb In der Federhaube befindet sich eine Druckfeder. Absperrarmatur eingangsseitig schließen Durch Herausspringen der Druckfeder kann es zu Druck ausgangsseitig ablassen (z. B. durch Verletzungen kommen. Wasserhahn) • Stellen Sie sicher, dass die Druckfeder entspannt Absperrarmatur ausgangsseitig schließen ist! Filtertasse abschrauben... - Page 13 All manuals and user guides at all-guides.com 11 Ersatzteile Filterfeinheit 50 µm DN80 ES78TS-080C Wasserstation mit Flanschen HS10S-FA, Baureihe ab 2010 Filterfeinheit 50 µm DN100 ES78TS-100C Filterfeinheit 500 µm DN65 ES78TS-065F Artikel- Beschreibung Größe nummer Filterfeinheit 500 µm DN80 ES78TS-080F Filterfeinheit 500 µm...
- Page 14 Authorised Representative Ademco 1 GmbH Hardhofweg MU0H-1155GE23 R0319 74821 MOSBACH Subject to change GERMANY © 2019 Resideo Technologies, Inc. Phone: +49 6261 810 The Honeywell Home trademark is used under Fax: +49 6261 81309 license from Honeywell International Inc.
- Page 15 All manuals and user guides at all-guides.com Safety Guidelines ..2 Description of Function . 2 Technical Data ..2 Scope of Delivery ..2 Options .
- Page 16 All manuals and user guides at all-guides.com 120l min. DN70 7.2.1 8.1.1 9 - 12Nm 8.2.3 8.2.4 1.5 - 2Nm 9 - 12Nm MU0H-1155GE23 R0319...
- Page 17 All manuals and user guides at all-guides.com 8.2.6 8.3.1 MU0H-1155GE23 R0319...
