Summary of Contents for TAELEK Tsense 3phase

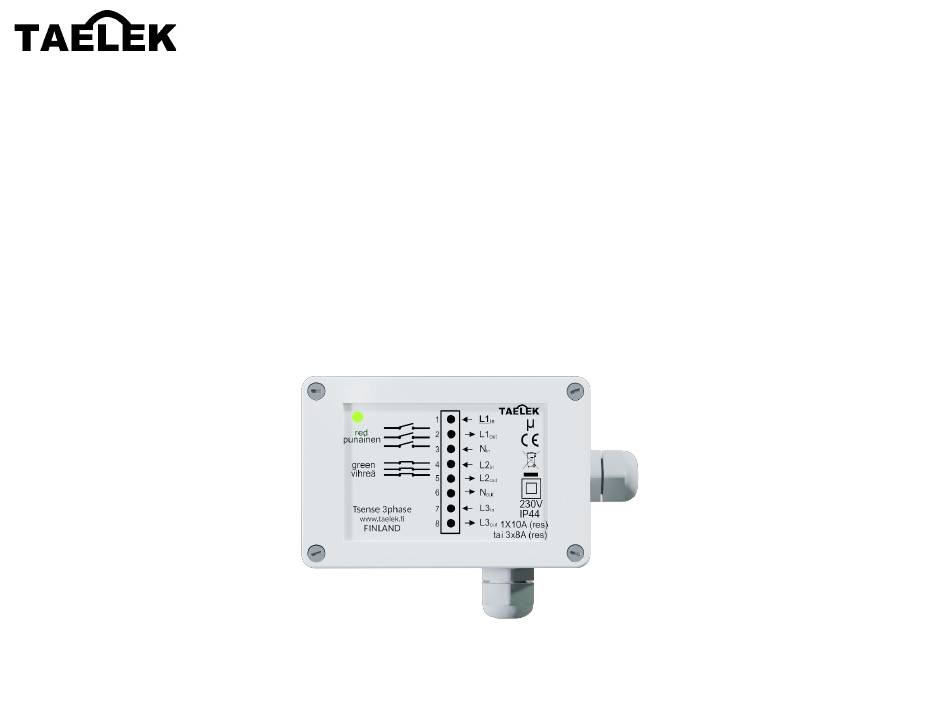

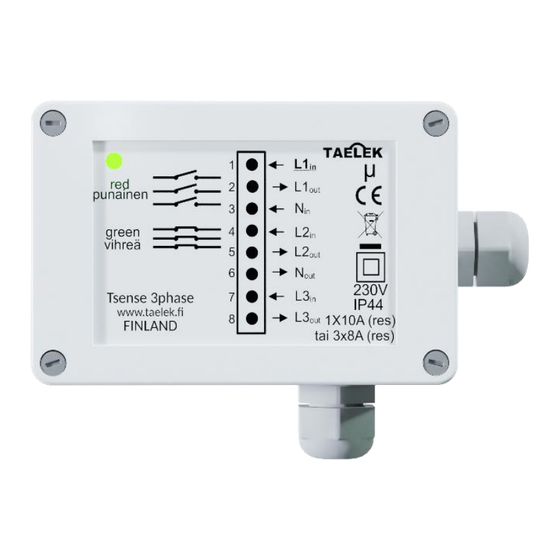

- Page 1 FI NO SE Taelek Tsense 3phase Cost-effective timer and wirelessly controlled 3-phase relay developed in Finland...
-
Page 2: Technical Specifications
FI NO SE TECHNICAL SPECIFICATIONS • 3 phase relay 230VAC/8A for resistive loads • 1 phase relay 230VAC/10A for resistive loads • Works as a standalone weekly timer or alternatively as a wireless switch controlled by the Tsense eco plug •... -
Page 3: Initial Installation
FI NO SE INITIAL INSTALLATION • Open the case lid and attach the bottom part of the case to the desired location • Bring in the supply cable through the entry (right end in the picture) and connect the wires to the L1 and N terminals. - Page 4 FI NO SE SETTINGS EASILY WITH MOBILE PHONE The installer or end-user can customise the 3phase functions with the free ecoControl app. It can be downloaded to a mobile device from the links below: In Android phones app may ask your permission for Location Services.
- Page 5 DE EN NO SE FI NO SE USE OF THE PHONE APP The device list shows basic info of the 3phase unit: Device name and the state Fault, PWM-mode Connect the app to the device by touching the Flash Relay(s) ON in PWM-mode arrow button.
- Page 6 FI NO SE 3phase WEEKLY TIMER Once you are connected, the Info page will open in Check that the device is set to the WEEKLY TIMER the app. The weekly program is created by mode. Press the cogwheel button (2) in the top right selecting the hours for each day of the week when corner of the info page to open the settings page.
- Page 7 FI NO SE 3phase WIRELESS RELAY Combining a 3phase relay together with a Tsense eco plug provides an affordable power management system. The Tsense eco plug retrieves daily the hourly electricity prices (i.e. spot prices) for the coming day. It then controls the electricity consumption of the devices connected to the system according to these spot prices and the conditions set by the user: Automatic hourly control, based on the electricity price and its price limits Manual control with eco plug pushbutton...
- Page 8 FI NO SE 3phase WIRELESS RELAY Pairing a 3phase wireless relay with Tsense eco plug 1. Connect the ecoControl phone app to 3phase device (remember to recycle the 3phase power before making the connection). 3phase led starts to flash in red. 2.
- Page 9 FI NO SE 3phase WIRELESS RELAY eco plug manual control With the eco plug button you can manually force the relay ON. E.g. if you need to have more hot water when electricity price is high and eco plug has switched off the 3phase. •...
- Page 10 FI NO SE FAULT CASE If 3phase indicates an error with a flashing red-green LED, Connect with the app and the error code can be read on the ecoControl Info page. You see the device info: can also create a report on the relay to be sent by e-mail. The detailed information in the report will help to provide customer support remotely.
- Page 11 FI NO SE FAULT CASE: PWM MODE PWM mode is the third operating mode of the device, but it cannot be selected in the settings. The mode is activated when: • In weekly timer mode the time of day is lost during a long power outage (more than 5 hours) •...
-
Page 12: Other Settings
FI NO SE OTHER SETTINGS • Device name (freely selectable) • Indicator led brightness... -
Page 13: Other Information
FI NO SE OTHER INFORMATION • Actual time relays have been on as a percentage of a day (for monitoring energy consumption) • Create a report to be sent by email to the seller of the device or the customer support •... - Page 14 FI NO SE QR CODE Device ID can be entered into the Network key fields either by typing them on the app's keyboard or by reading them from a QR code using the phone's camera function. To avoid typing errors, it is advisable to use the camera whenever possible. Finally, remember to save your settings.
- Page 15 NO SE Taelek Tsense 3phase Suomessa kehitetty kustannustehokas ajastin ja langattomasti ohjattava 3-vaiherele...
-
Page 16: Tekniset Tiedot
NO SE TEKNISET TIEDOT • 3-vaiherele 230VAC/8A resistiivisille kuormille • 1-vaiherele 230VAC/10A resistiivisille kuormille • Toimii itsenäisenä viikkoajastimena tai vaihtoehtoisesti Tsense eco plugin ohjaamana langattomana kytkimenä • Konfigurointi puhelinsovelluksella Bluetooth-yhteyden kautta • IP44 kotelointi, käyttölämpötila 5…35°C • Kotelon mitat 105mm x 70mm x 42mm... - Page 17 NO SE ENSIASENNUS • Avaa kotelon kansi ja kiinnitä kotelon pohjaosa haluamaasi paikkaan • Tuo syöttökaapeli päädyn läpiviennistä sisään ja kiinnitä johtimet L1 sekä N liittimiin ja vastaavasti kuormaan menevä kaapeli tuodaan alaosan läpiviennistä sisään ja johtimet kytketään L1 sekä N -liittimiin •...
- Page 18 NO SE ASETUKSET HELPOSTI PUHELIMELLA Asentaja tai loppukäyttäjä voi muokata 3phasen toimintoja ilmaisella ecoControl-sovelluksella. Voit ladata sen oheisista linkeistä: Android puhelimessa sovellus pyytää asennettaessa oikeutta sijaintipalveluihin. Salli ne. Sovellus ei kerää sijaintitietoja mutta Bluetoothin käyttö vaatii käyttöoikeudet.
- Page 19 DE EN NO SE FI NO SE PUHELINSOVELLUKSEN KÄYTTÖ Laitelista näyttää 3phasen tilan: Huoneen nimi ja laitteen tila Virhe, PWM-tila Kytkeydy laitteeseen painamalla Salama Rele(et) päällä PWM-tilassa nuolipainiketta. Rele(et) päällä Jotta ulkopuoliset eivät pääse Vilkkuva punainen led muuttamaan laitteen tietoja: ilmaisee onnistuneen Kytke laitteen sähköt pois ja Rele(et) pois päältä...
- Page 20 NO SE 3phase VIIKKOAJASTIMENA Kytkeydyttyäsi laitteeseen aukeaa sovelluksessa Tarkista vielä asetussivulta, että laitteen Infosivu. Viikko-ohjelma luodaan valisemalla toimintamoodiksi on valittu VIIKKOAJASTIN. Paina jokaiselle viikonpäivälle ne tunnit, joina releen infosivun oikeassa ylänurkassa olevaa tulee olla päällä. Talleta valmis viikko-ohjelma hammasrataspainiketta jolloin asetussivu aukeaa. laitteen muistiin alaosan TALLETA-painikkeesta.
- Page 21 NO SE 3phase LANGATTOMANA RELEENÄ Yhdistämällä 3phase-rele Tsense eco plug-laitteeseen saadaan edullinen virransyötön hallintajärjestelmä. Tsense eco plug vastaanottaa päivittäin pörssisähkön tulevan vuorokauden tuntihinnat ja niiden, sekä käyttäjän asettamien ehtojen mukaisesti ohjaa järjestelmään kytkettyjen laitteiden sähkönkäyttöä: 1. Automaattinen tuntipohjainen ohjaus, joka perustuu sähkön hintaan ja sille asetettuihin hintarajoihin 2.
- Page 22 NO SE 3phase LANGATTOMANA RELEENÄ 3phase langattoman releen yhdistäminen Tsense eco plug- laitteeseen 1. Kytkeydy ecoControl-puhelinsovelluksella 3phase-releeseen (muista käyttää 3phasesta sähköt pois ennen kytkeytymistä). 3phasen led alkaa vilkkua punaisena. 2. Siirry asetuksiin ja valitse toimintatilaksi LANGATON RELE ja talleta asetukset (oikea ylänurkka) 3.
- Page 23 NO SE 3phase LANGATTOMANA RELEENÄ eco plugin käsiohjaustila eco plugin painikkeella voit käsikäyttöisesti pakottaa esim lämminvesivaraajan päälle jos tiedät tarvitsevasi enemmän lämmintä vettä ja kalliin sähkönhinnan takia eco plug on ohjannut 3phasen pois päältä. • Painamalla nappia siirryt käsiohjaukseen • Käsiohjaus ylikirjoittaa automatiikan •...
- Page 24 NO SE VIRHETILANTEESSA: Jos 3phase ilmoittaa virheestä vilkkuvalla puna-vihreällä Tiedot sovelluksen Info- ledillä voi virhekoodin lukea ecoControllin Infosivulta. Lisäksi sivulla voit luoda raportin releestä sähköpostilla lähetettäväksi. Raportin yksityiskohtaiset tiedot auttavat asiakastuen antamisessa etänä. Huom! Reaaliaikakellon virhekoodi 10 poistuu automaattisesti info- sivulta ensimmäisen yhteydenoton jälkeen koska kello ajastetaan samalla.
- Page 25 NO SE VIRHETILANTEESSA: PWM-moodi PWM-moodi on laitteen kolmas toimintatila, mutta sitä ei voi valita asetuksissa. Tila aktivoituu kun: • Viikkoajastintilassa menetetään kellonaika pitkän sähkökatkon aikana (yli 5 tuntia) • Langaton rele –tilassa ei saada ohjausta eco plugilta PWM-moodi on eräänlainen varakäyntitila, jossa laite on päällä...
-
Page 26: Muut Asetukset
NO SE MUUT ASETUKSET • Laitteen nimi (vapaavalintainen) • Merkkivalojen kirkkaus... -
Page 27: Muut Tiedot
NO SE MUUT TIEDOT • Toteutunut releiden päälläoloaika prosentteina vuorokaudesta (energiakulutuksen seurantaan) • Luo raportti lähetettäväksi sähköpostilla laitteen myyjälle tai tuotetuelle • Linkki käyttö- ja sovellusohjeisiin... - Page 28 NO SE QR-KOODI Verkkoavain-kenttiin voidaan syöttää laite-ID joko kirjoittamalla ne sovelluksen näppäimistöllä tai lukemalla ne QR-koodista puhelimen kameratoiminnolla. Kirjoitusvirheiden välttämiseksi kannattaa käyttää QR-koodia aina kun mahdollista. Lopuksi muista tallentaa asetukset. Alla Tsense-laitteita koskeva yleisohje.
