Connect 88.9545 Instruction Manual

Instruction manual

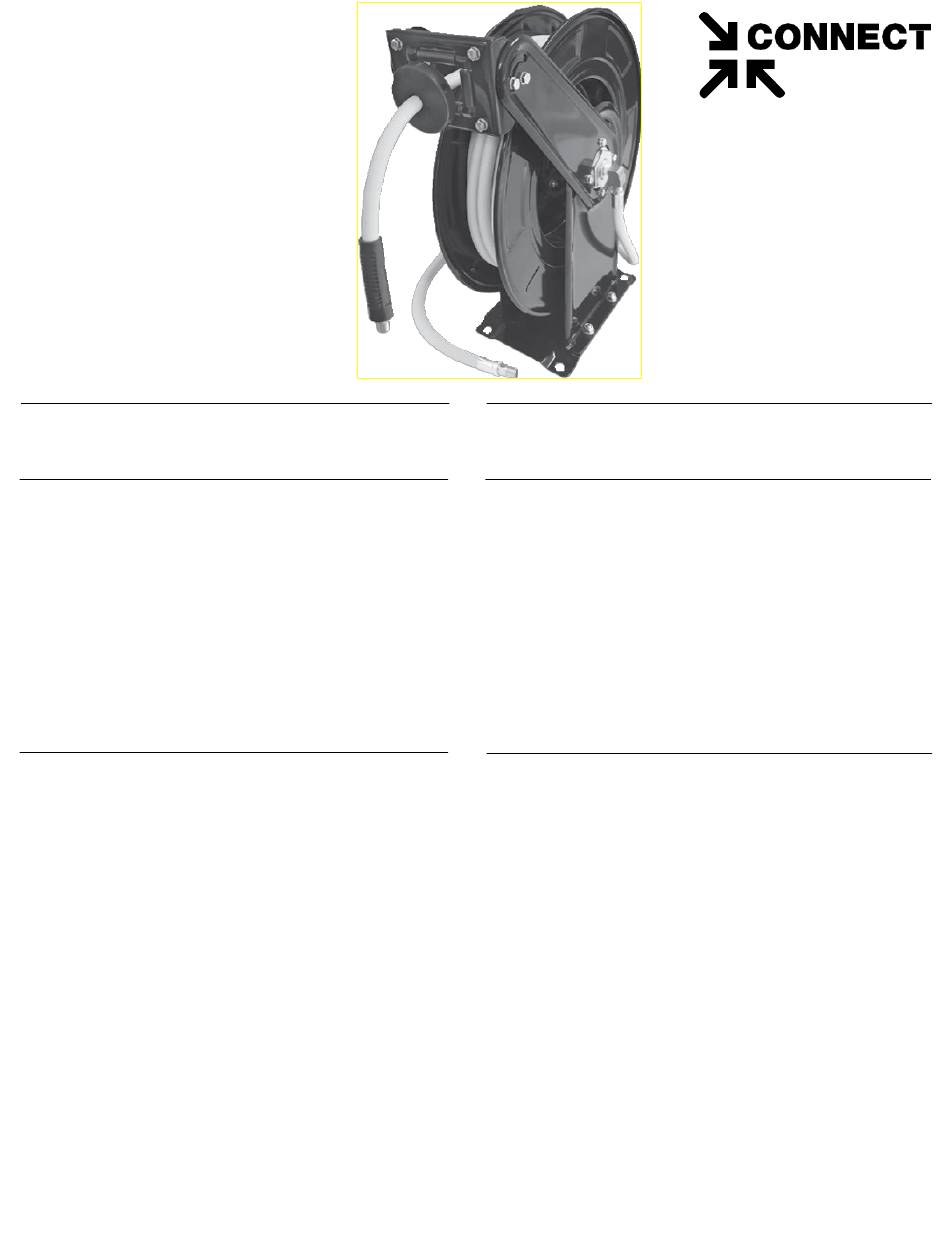

Hose Reel with technopolymer
Air Hose
Manuel d'instructions
Dévidoir avec tuyau à air
en technopolymère
Product No / No de produit
88.9545
General safety rules
Please read and understand all instructions. Failure to follow the safety rules and other basic
safety precautions may result in serious injuries.
Hose Reel Safety Precautions
Use proper eye protection when assembling and using the hose reel.
Keep children away from the work area.
Personal injury and/or equipment damage may result if proper safety precautions are not
observed.
Ensure that the reel is properly installed before connecting input and output hoses.
Bleed air pressure from system before servicing the reel.
Before connecting the reel to the supply line, ensure that the pressure does not exceed the
maximum working pressure rating of the hose reel (145psi).
Remember, even low pressure is very dangerous and can cause personal injury
or death. If a leak occurs in the hose or reel, remove system pressure immediately.
Keep these instructions in a convenient location for future reference.
Hose Reel Installation
1) Unpack and inspect the reel for damage. Turn by hand to check for smooth operation.
2) The reel base has four drilled holes for mounting on a suitable flat surface. Secure into place
using mounting bolts in the fixture (bolts included). Position the reel on the floor, wall or
ceiling (see mounting options graphic for mounting options). For overhead ceiling
mounting, install reel at least 10 feet, but no more than 15 feet above the floor.
3) The reel is supplied with an adjustable arm. The arm position may be changed depending on
the reel mounting position. If arm position needs to be changed, do the following:
a. Pull approximately 1 to 2 meters of hose from the reel, a clicking noise will be heard, latch
reel at desired length.
b. Loosen the center bolt that attaches the arm to the support post. Rotate arm to
correct position. Make sure arm adjustment pin is positioned in one of the 11
possible latch holes.
c. Tighten center bolt and then unlatch the hose inside the reel.
4) Apply PTFE sealant to supply line male threads, of the hoses and hose reel to ensure air
tightness. If a hose has been supplied with reel, apply PTFE sealant to outlet fitting of the
hose reel, and then attach to desired air tool. Check connections for leakage; also check
hose reel for correct spring tension (see Adjustment for Spring Tension
section).
5) IMPORTANT: Depending on where the hose reel is installed (eg at the ceiling,
15 feet from the ground) it is necessary to unwind manually the hose at the desired length
(see Adjustment for Spring Tension section / to remove wraps).
Règles de sécurité générales
Veuillez lire et comprendre toutes les instructions. Ne pas suivre les règles de sécurité et autres
précautions de base peut entraîner des blessures graves.
Guide de sécurité pour dévidoir à tuyau
Utiliser une protection oculaire appropriée lors de l'assemblage et l'utilisation du dévidoir.
Garder les enfants loin de la zone de travail.
Des blessures corporelles et/ou des dommages matériels peuvent survenir si les précautions de
sécurité adéquates ne sont pas observées.
S'assurer que le dévidoir est correctement installé avant de connecter les tuyaux d'entrée et de
sortie.
Purger l'air du système avant l'entretien du dévidoir.
Avant de brancher le dévidoir à la ligne d'alimentation, s'assurer que la pression ne dépasse pas la
pression maximale de travail du dévidoir (145psi).
Se rappeler que l'air comprimé, même à basse pression, est très dangereux et peut causer des
blessures ou la mort.
Garder ces instructions dans un endroit pratique pour référence future.
Installation du dévidoir
1) Déballer et inspecter le dévidoir pour vous assurer de l'absence de dommages. Tourner à la
main pour vérifier le bon fonctionnement.
2) La base du dévidoir possède 4 trous perforés pour l'installation sur une surface plane
adéquate. Fixer le dévidoir en utilisant des boulons de montage (boulons inclus). Installer le
dévidoir sur le sol, au mur ou au plafond (voir le schéma options d'installation pour les
options de montage disponibles). Pour un montage au plafond, installer le dévidoir à au
moins 10 pieds, à un maximum de 15 pieds du sol.
3) Le dévidoir est fourni avec un bras de guidage ajustable. Selon l'endroit où le dévidoir est
placé, il peut être nécessaire d'ajuster le bras de guidage. Si l'ajustement est nécessaire :
a. Dérouler environ 1 ou 2 mètres de tuyau, un bruit de cliquetis se fera entendre, bloquer à la
longueur désirée.
b. Desserrer le boulon central du bras de guidage, puis pivoter à la position appropriée, Assurez-
vous de positionner le goujon d'ajustement dans un des 11 trous de fixation.
c. Resserrer le boulon central puis faire revenir le tuyau à l'intérieur du dévidoir.
4) Appliquer du scellant PTFE aux filets de la ligne d'alimentation, connecter à l'entrée
mâle du tuyau et du dévidoir et serrer. Si un tuyau a été fourni avec le dévidoir,
appliquer du scellant PTFE à la sortie du dévidoir, puis fixer à un outil à air. Vérifier
l'étanchéité des connexions ; vérifier également que la tension du ressort est
correcte (voir section Réglage
de la tension du ressort).
5) IMPORTANT : Selon l'endroit où le dévidoir est placé (ex au plafond à 15 pieds du sol)
il est nécessaire de dérouler manuellement le tuyau à la longueur désirée (voir section
Réglage de la tension du ressort / retirer des tours).
