Xblitz R6 POWER Manual

R6 POWER

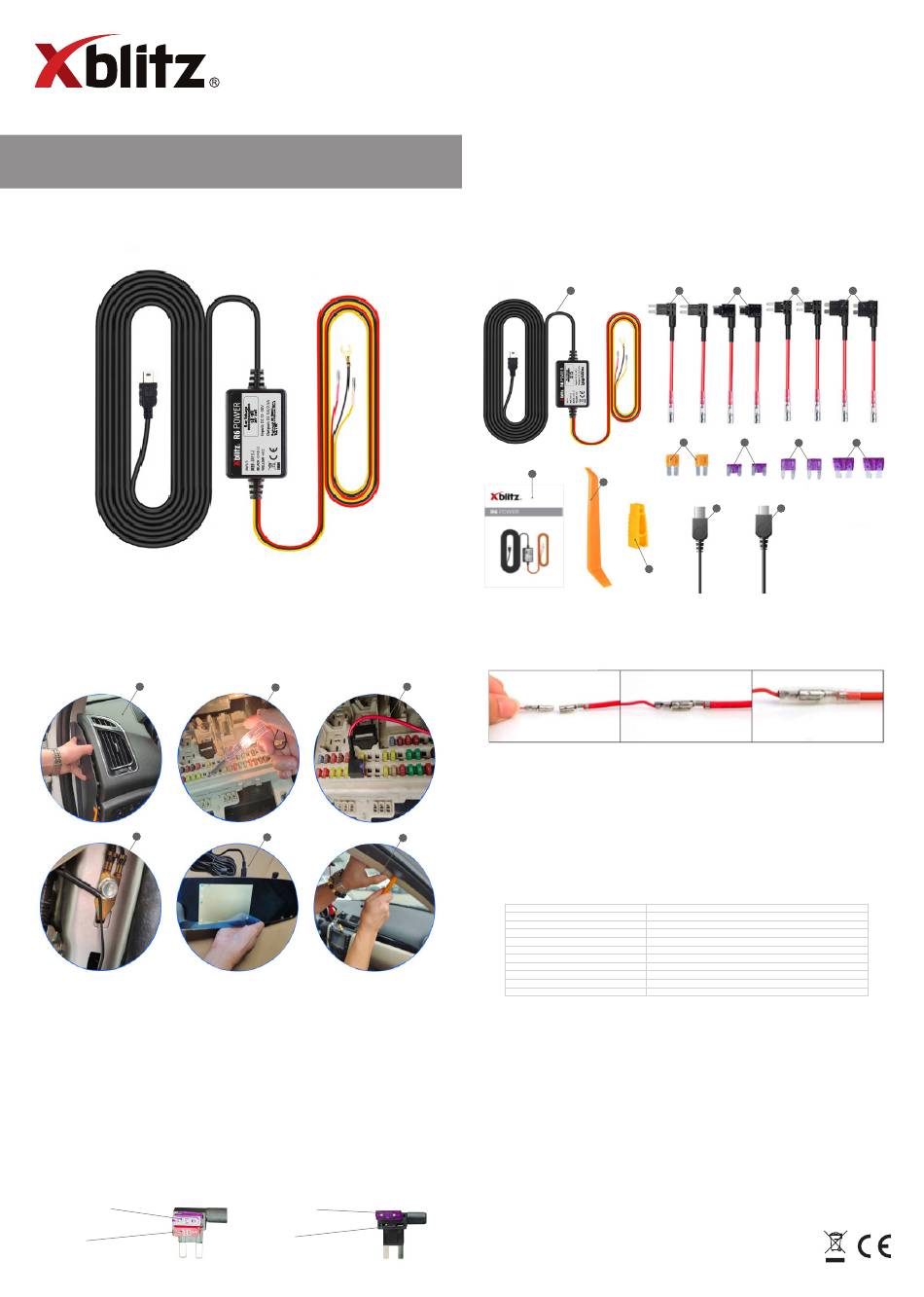

02. INSTALACJA ZESTAWU XBLITZ R6 POWER
1
4
1. Zlokalizuj i otwórz skrzynkę z bezpiecznikami w pojeździe (różne pojazdy mają umieszczone skrzynki w
różnych miejscach).
2. Znajdź właściwe gniazdo bezpiecznika, w którym jest stałe zasilanie z akumulatora. Następnie upewnij
się, że zasilanie zostało odcięte. Wyjmij oryginalny bezpiecznik z samochodu i włóż go w odpowiednie
miejsce do przewodu typu bypass dołączonego do zestawu, następnie włóż przewód typu bypass do
miejsca, z którego wyciągnąłeś bezpiecznik i podłącz do niego CZERWONY przewód BAT (+).
3. Znajdź właściwe gniazdo bezpiecznika obwodu ACC (aktywny po przekręceniu kluczyka w stacyjce).
Następnie upewnij się, że zasilanie zostało odcięte. Wyjmij oryginalny bezpiecznik z samochodu i
włóż go w odpowiednie miejsce do przewodu typu bypass dołączonego do zestawu, następnie włóż
przewód typu bypass do miejsca, z którego wyciągnąłeś bezpiecznik i podłącz do niego ŻÓŁTY prze-
wód ACC.
4. Podłącz metalowy zacisk pierścieniowy CZARNY przewód GND (-) do uziemienia/masy pojazdu, nie
podłączaj zacisku do malowanej powierzchni.
5.
Przetestuj działanie kamery wraz z zestawem.
6. Ukryj okablowanie.
UWAGA: Jeśli nie masz doświadczenia w instalowaniu tego typu urządzeń zleć to profesjonalistom.
Jeśli oryginalne gniazdo samochodu
ma bezpiecznik
nowy bezpiecznik
oryginalny
bezpiecznik
2 3
5
6
Jeśli oryginalne gniazdo samochodu
nie ma bezpiecznika
nowy bezpiecznik
nie trzeba
instalować bezpiecznika
XBLITZ R6 POWER
Zestaw Xblitz R6 Power jest adapterem stałego zasilania pozwalającym na podłączenie kamery samochodowej
w celu korzystania z trybu parkingowego oraz ciągłego monitorowania pojazdu i otoczenia.
Urządzenie jest kompatybilne z zasilaniem 12V-24V DC, dzięki czemu może znaleźć zastosowanie zarówno w
samochodach osobowych jak i ciężarowych.
01. ZAWARTOŚĆ ZESTAWU
1. Xblitz R6 Power z wyjściem Mini USB.
2. Adapter bezpiecznika Micro2
3. Adapter bezpiecznika Mini
4. Adapter bezpiecznika ATS
5. Adapter bezpiecznika ATC
6. Instrukcja obsługi
7. Łopatka do demontażu
8.
Klips do bezpieczników
9. Bezpiecznik Micro2
10. Bezpiecznik Mini
11. Bezpiecznik ATS
12. Bezpiecznik ATC
13. Adapter USB – Mini/Micro
14.
Adapter USB – Mini/USB-C
1
6
7
8
03. DZIAŁANIE URZĄDZENIA
Zestaw Xblitz R6 Power dzięki podłączeniu do obwodu ACC i stałego zasilania z akumulatora sprawia, że Twoja
kamera jest ciągle zasilana na dwa sposoby. Po przekręceniu kluczyka w stacyjce uruchamiane jest zasilanie
z obwodu ACC natomiast po wyłączeniu silnika i wyciągnięciu kluczyka ze stacyjki urządzenie automatycznie
przełącza się w tryb zasilania z akumulatora samochodu.
Dzięki wbudowanym zabezpieczeniom Xblitz R6 Power automatycznie powstrzyma Twoją kamerę przed
rozładowaniem akumulatora pojazdu. Jeśli napięcie w akumulatorze będzie zbyt niskie, zestaw Xblitz R6 Power
przestanie zasilać kamerę w trybie parkingowym tym samym nie musisz się martwić, że akumulator zostanie
wyczerpany.
Domyślne ustawione zabezpieczenie przed zbyt niskim napięciem akumulatora to 12.0V dla instalacji 12V
i 24.0V dla instalacji 24V, po osiągnięciu tego progu urządzenie w trakcie kilku sekund przestanie pobierać
energię z akumulatora.
04. SPECYFIKACJA URZĄDZENIA
DC in: 12V/24V, max. 30V – wykrywane automatycznie
DC out:
5V/2,5A - max
Długość przewodu: 3,2m (wejściowy 1m, wyjściowy 2,2m)
Przewody wejściowe: BAT (+) - czerwony, ACC - żółty, GND (-) - czarny
Złącze wyjściowe: Mini USB, Micro USB, USB-C
Maksymalna moc: 12.5W
Ochrona niskiego napięcia akumulatora: 12.0V – dla akumulatorów 12V / 24.0V – dla akumulatorów 24V
Temperatura pracy: -20°C do 80°C
Zabezpieczenie nadprądowe: 3A
Wymiary konwertera mocy: 56x36x18mm
Waga zestawu: 190g
05. ŚRODKI BEZPIECZEŃSTWA
1. Instalacji urządzenia dokonuj tylko, gdy silnik samochodu jest wyłączony, to samo tyczy się demontażu
urządzenia.
2. Nie używaj urządzenia w sposób niezgodny z prawem lub regulacjami w rejonie lub kraju, w którym
przebywasz.
3. Nie podłączaj do adaptera urządzeń o zasilaniu innym niż 12V/24V.
4.
Trzymaj urządzenie z dala od dzieci.
5. Nie wrzucaj urządzenia do ognia ani nie wystawiaj go na działanie ekstremalnie niskich lub ekstremal-
nie wysokich temperatur.
6. Nie wkładaj palców lub innych przedmiotów do któregokolwiek z portów lub gniazd urządzenia.
7. Unikaj uszkodzeń mechanicznych urządzenia i przewodów łączących urządzenie z akumulatorem
samochodu.
06. KARTA GWARANCYJNA/REKLAMACJE
Produkt objęty jest 24-miesięczną gwarancją. Warunki gwarancji można znaleźć na stronie:
https://xblitz.pl/gwarancja/
Reklamacje należy zgłaszać za pomocą formularza reklamacyjnego znajdującego się pod adresem:
http://reklamacje.kgktrend.pl/
Szczegóły, kontakt oraz adres serwisu można znaleźć na stronie: www.xblitz.pl.
Specyfikacje i zawartość zestawu mogą ulec zmianie bez powiadomienia.
Przepraszamy za wszelkie niedogodności.
2 3 4 5
9 10 11
13 14
Producent: KGK TREND Sp. z o.o.
ul. Ujastek 5b, 31-752 Kraków, Polska.
Wyprodukowano w PRC
