NOTICE DE MONTAGE
ASSEMBLY INSTRUCTIONS
SOMMAIRE
1. Normes qualité
2. Présentation produit
3. Montage
4. Maintenance/Nettoyage
1. Normes qualité
L'ensemble de nos produits correspond aux normes actives lié à l'ameublement
sanitaire à savoir NF-22 pour le meuble de salle de bain et EN-251 pour
l'équipement de douche.
2. Référence produit
Bonde BONDVIEGA60/90 : Bonde adaptée pour receveur Ø70, sans capot. Débit
ultra rapide. Sortie horizontale. Panier récupérateur. Nettoyage facile. Accès aux
canalisations.
Montage
Condition de montage :
Les conditions suivantes sont requises pour le montage de la bonde :
• Le bac à douche est installé.
• La conduite d'évacuation est installée jusqu'au bac à douche.
• La face inférieure du receveur de douche est accessible.
• La capacité de drainage est suffisante pour une hauteur d'accumulation de
120 mm

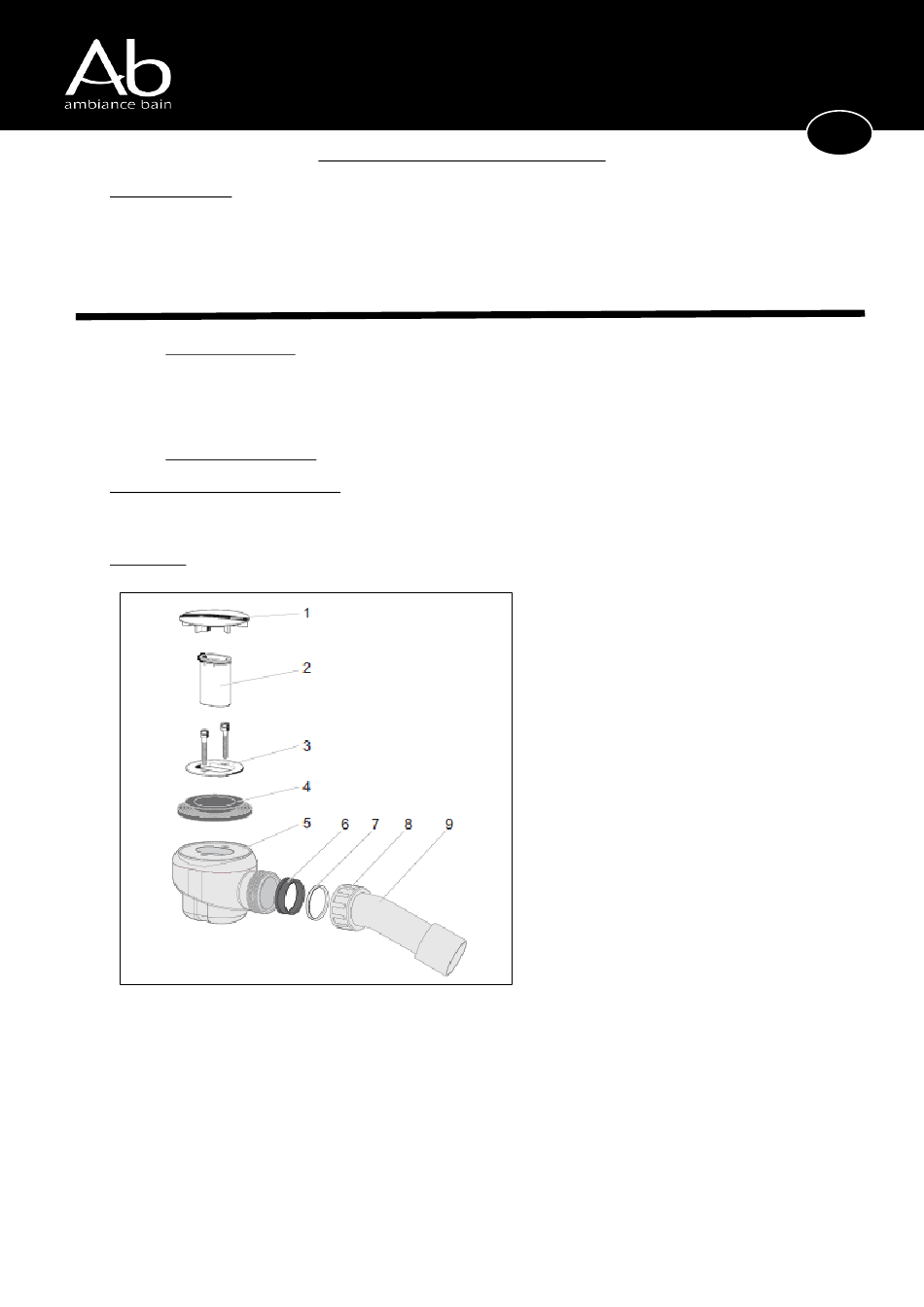

BONDE BONDVIEGA60/90
1 - plaque de recouvrement
2 - tube d'immersion
3 - bride de fixation avec vis
4 - joint
5 - piège à odeurs
6 - bague d'étanchéité
7 - bague coulissante
8 - écrou-raccord
9 - coude de vidange
C151
V1.1
F
R
