Summary of Contents for Loxjie D60

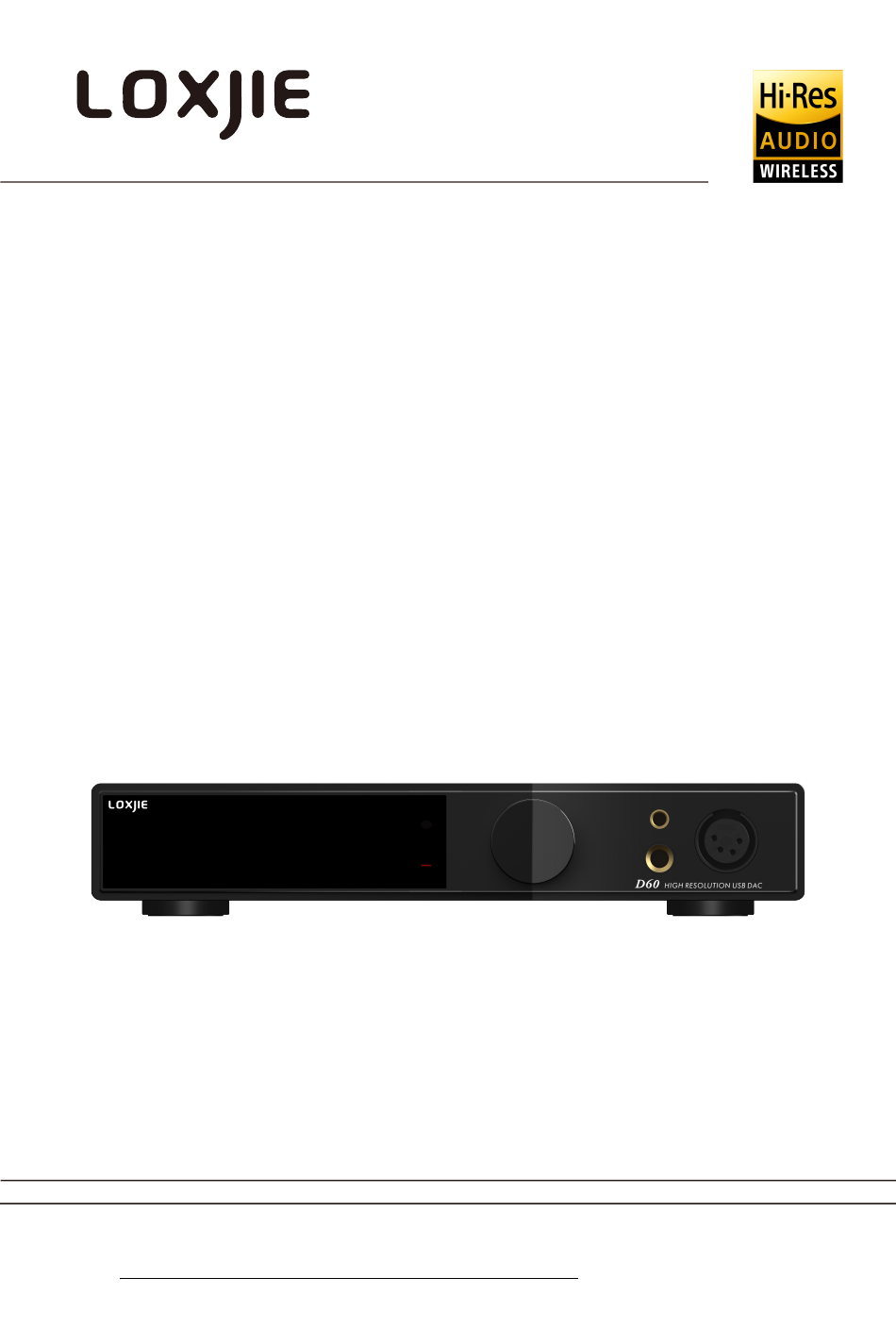

- Page 1 使用说明书 本说明书的内容可能会随版本更改, 如有变动, 恕不另行通知, 如需最新说明, 请到http://www.loxjie-audio.com/download.asp下载最新版本的说明书。 Ver 1.0...
- Page 2 特点 支持MQA解码， 支持MQA-CD ; 美国ESS新一代旗舰DAC芯片ES9039MSPRO,内置MQA硬解码； 全新第三代XMOS XU-316， PCM支持到32bit/768kHz， DSD支持到DSD512； 使用了超低相噪和优化的时钟处理电路处理， 以达到超低的时钟抖动； 全平衡耳放设计， 大功率输出, 16欧姆输出功率达6W, 32欧时达到3W ; 三种耳机输出接口， 分别是4-XLR、 4.4mm和6.35mm， 以满足不同的用途 除蓝牙以外其它输入口均支持DSD传输， 同轴， 光纤， AES/EBU支持DoP64； 固件升级功能,用户可以自行升级系统和USB的固件； 内置低噪声电源处理， 同时提高电源效率， 功耗更低； 特别设计的分立元件线性稳压电源和多个低噪声稳压电源， 为模拟电路提供 低噪声电源； 美国高通最新蓝牙5.1芯片支持LDAC 24bit/96kHz , APTX/HD ， SBC ， AAC ； 高品质镀金输入输出连接端子；...
- Page 3 技术参数 接口： 输入方式 USB / 光纤 / 同轴 / 蓝牙 / I2S / AES/EBU 输出方式 单端线路 / 平衡线路 / 平衡耳机 / 6.35mm耳机 4.4mm平衡耳机 线路输出幅度 平衡线路 5.2Vrms 单端线路 2.5Vrms 耳放输出功率 16Ω 6000mW x 2 32Ω 3000mW x 2 300Ω 700mW x 2 600Ω...
- Page 4 USB / 光纤 / 同轴 / AES/EBU MQA-CD decoder 光纤 / 同轴 / AES/EBU 采样率与位深: USB/I2S 44.1~768kHz(32bit) 2.8224~22.5792MHz (1bit) 光纤 / 同轴/AES 44.1~192kHz(24bit) DoP256(USB),DoP64(光纤/同轴) 蓝牙规格 5.1(支持SBC,AAC,aptX,aptX HD,LDAC) 其他： 消耗功率 <40W 待机功耗 <0.5W 体积 245X196X46mm(WxHxD) 重量 1.40kg/3.08lbs 规格时有变更， 恕不另行通知。 技术支持 固件及驱动下载： http://www.loxjie-audio.com/...
- Page 5 关于遥控器 注意： 如果遥控器距离本机很近时操作仍无效, 请用新电池更换。 如果要长时间不使用遥控器, 请取出遥控器的电池。 按照电池处置的地方性法规处置废旧电池。 遥控器请使用2节7号(AAA)电池。 遥控器使用距离5-8米。 开关机 静音 熄屏 往上选择菜单/蓝牙模式播放暂停 菜单/确认 进入菜单/蓝牙模式下一首 退出菜单/蓝牙模式上一首 往下选择菜单 自定义快捷按键 输入源切换 音量 + 音量 - 蓝牙使用方法: 连接: 将输入源切换至蓝牙, 打开手机蓝牙功能, 搜索 "LOXJIE D60", 搜索到后点击 连接, 当手机显示"已连接"则已连接成功。...
- Page 6 部件介绍 显示屏 蓝牙天线 红外线接收窗 平衡线路输出 指示灯 AES/EBU输入 功能旋钮 S输入 4.4mm耳机插口 光纤输入 6.35mm耳机插口 同轴输入 平衡耳机接口 USB输入 单端线路输出 电源输入(100~240V AC)
- Page 7 功能及操作说明 输入菜单： (USB输入) (蓝牙输入) (光纤输入) COAX (同轴输入) (AES/EBU输入) S输入) 输出菜单： (所有线路输出) (耳放输出) (平衡线路输出) (单端线路输出) PCM滤波器： FILTER OFF (滤波器关闭NOS) MINIMUM PHASE (最低相位) APODIZING (切迹， 快速滚降， 线性相位滤波器) LINEAR FAST (快速滚降， 线性相位滤波器) LINEAR SLOW (慢滚降， 线性相位滤波器) MINIMUM FAST (快速滚降， 最小相位滤波器) MINIMUM SLOW (慢滚降， 最小相位滤波器) LOW DISPERSION (低分散延时)
- Page 8 DSD FILTER (DSD滤波器)： GAIN (增益)： 47k CUT-OFF (47kHz频率截止) (低增益) 50k CUT-OFF (50kHz频率截止) HIGH (高增益) 60k CUT-OFF (60kHz频率截止) 70k CUT-OFF (70kHz频率截止) SOUND COLOR(音色菜单) 本机总共有9种音色模式， 它是通过对DAC进行DSP处理， 分别为： Rich1、 Rich2、 Rich3 （ 泛音丰富） Tube1、 Tube2、 Tube3 （ 胆味) Crystal1、 Crystal2、 Crystal3 （ 高清晰度） 音色设置是使用DAC内部DSP，...
- Page 9 功能及操作说明 PRE MODE(前级模式) PRE MODE为输出接口的音量调节功能开关： VARIABLE:输出接口音量是受控的。 FIXED:输出接口音量是固定的。 MODE KEY FOR (MODE按键作用) SWITCH LINE/HPA(线路与耳放输出切换) OUTPUTS (输出选择) BLUETOOTH (切换到蓝牙输入) PHASE (切换到输出相位) DPLL设置： MIN ~ MAX (共15种， 默认为5.数字越大适应抖动的范围越强,数字越小抗时钟抖动的性能或好。 ) 这个DPLL设定是ESS系列产品特有的功能,它可以调整芯片内部DPLL数字锁相环 电路的带宽,使芯片在抗时钟抖动和输入宽容度之间达到一个平衡。 它的作用: 在输入信号的时钟稳定度好的情况,可以减小这个值,这样系统的时钟性能更佳; 在输入信号的时钟稳定度不好的情况下,声音有可能会有中断的现象,增大这个值 可以避免声音中断现象的发生!特别是使用电视作为信号源时。...
- Page 10 功能及操作说明 模式： NORMAL ( 正相位 ) REVERSED ( 反相位 ) S DATA + S DATA - S DATA - S DATA + S BCK + S BCK + S BCK - S BCK - S LRCLK + S LRCLK - S LRCLK - S LRCLK + S MCLK +...
- Page 11 Image 4 CHINESE (中文) Image 5 BRIGHTNESS(亮度) 10 ~ 100% DIMMER (自动熄屏) 5秒 ~ 60秒 (范围5秒 - 60秒, 设置后, 屏会在这个时间内自动熄灭, 遥控或者旋钮任意操作 屏幕会重新点亮。 这样可以很大程度减少光污染, 提升听音环境的舒适性!) RESET (系统复位) 在蓝牙输入时， 请在D60的主菜单中选择 "RESET "并确认。 系统将只重置 蓝牙配对状态； 在其他输入时 （非蓝牙） ， 请从D60的主菜单中选择 "RESET "并确认， 系统 将清除所有设置， 包括蓝牙。...
- Page 12 关于MQA MQA （Master Quality Authenticated） 是一项屡获殊荣的英国技术 , 是一种兼有极高 的采样率和足够小的文件体积的高解析音频编码技术。 D60采用MQA技术 , 可以接收 并解码MQA音频 , 提供母带级别的声音。 有关更多信息 , 请访问https://www.mqa.co.uk/how-it-works 如何播放MQA D60的USB、 光纤、 同轴、 AES/EBU支持MQA解码！ D60的MQA播放不要求使用特殊的播放软件, 例如foobar2000， Audirvanaplus 只要 支持ASIO或者WASAPI的音频输出就可以了, 并且在播放MQA音频时, 最 好将电脑的音量调到最大, 以使得电脑的音频输出是最佳状态。 在播放MQA文件时, 显示屏显示的采样率为音频原始采样率。 和声波标志是MQA Limited的注册商标。 ©2016 播放MQA-CD注意事项 必须确认所播放的是一张真正的MQA-CD ;...
- Page 13 Instruction manual The contents of this manual may change with the version, if there is any change without notice, please go to http:/ /www.loxjie-audio.com/download.asp Download the latest version of the manual. Ver 1.1...
- Page 14 Features Support MQA decoding and MQA-CD; New 3rd generation XMOS XU-316, PCM support up to 32bit/768kHz, DSD support to DSD512; The new generation flagship DAC chip ES9039MSPRO of USA ESS has built-in MQA hard decoding; Fully balanced earphone design with high power output, up to 6W at 16 ohms and 3W ，at 32 ohms.
-
Page 15: Specification
Specification Interface： Inputs USB / Optical / Coaxial / Bluetooth / I2S / AES/EBU Outputs RCA /XLA / Balanced headphones / 6.35mm Headphone Jack / 4.4mm balanced headphones Line Output Amplitude 5.2Vrms 2.5Vrms Headphome output power 16Ω 6000mW x 2 32Ω... - Page 16 2.8224 ~ 22.5792MHz(1bit) Optical / Coaxial/AES 44.1 ~ 192kHz(24bit) DoP256(USB),DoP64(Optical / Coaxial) Bluetooth specification 5.1(support SBC,AAC,aptX,aptX HD,LDAC) Others： Power Consumption <40W Standby power <0.5W Size 245x196x46mm(WxHxD) Weight 1.40kg/3.08lbs Specifications are subject to change without notice. Support Firmware and driver download: http:/ /www.loxjie-audio.com/...
-
Page 17: Remote Control
Volume - How to use Bluetooth: Connection: switch the input source to Bluetooth, turn on the Bluetooth function of the mobile phone, search "LOXJIE D60", and click Connect after searching. When the mobile phone displays "connected", the connection is successful. - Page 18 Parts Display screen Bluetooth antenna Remote window Balanced headphone jack Indicator light AES/EBU input Function knob I²S input 4.4mm headphone jack Optical input 6.35mm headphone jack Coaxial input RCA output USB input XLR output AC IN(100~240V AC)
- Page 19 Function and operation instructions INPUT： COAX OUTPUT： PCM FILTER： FILTER OFF MINIMUM PHASE APODIZING LINEAR FAST LINEAR SLOW MINIMUM FAST MINIMUM SLOW LOW DISPERSION...
- Page 20 DSD FILTER GAIN 47k CUT-OFF 50k CUT-OFF HIGH 60k CUT-OFF 70k CUT-OFF SOUND COLOR This machine has a total of 9 tone modes, which are processed by DSP through DAC, which are: Rich1, Rich2, Rich3 Tube1, Tube2, Tube3 Crystal1, Crystal2, Crystal3 This setting is usingthe DSP of DAC, to make some different sound color, all of these settings will not change the frequency res ponse curve.When set to "Standard", this setting will be bypassed.
- Page 21 Function and operation instructions PRE MODE PRE MODE is the volume adjustment function switch for the output interface. VARIABLE: The output interface volume is controlled. FIXED: The output interface volume is fixed. MODE KEY FOR SWITCH LINE/HPA OUTPUTS BLUETOOTH PHASE DPLL MIN ~ MAX (A total of 15 kinds, the default is 5 kinds.
- Page 22 Function and operation instructions setting NORMAL REVERSED S DATA + S DATA - S DATA - S DATA + S BCK + S BCK + S BCK - S BCK - S LRCLK - S LRCLK + S LRCLK - S LRCLK + S MCLK + S MCLK +...
- Page 23 During Bluetooth input, long press the middle button of the knob, the system will only reset the Bluetooth pairing status; F or other inputs (not Bluetooth), select "RESET" from the D60's main menu and confirm, the system will clear all settings, including Bluetooth.
- Page 24 The master MQA file is fully authenticated and is small enough to stream or download. The D60 includes MQA technology, which enables you to playback MQA audio files and streams, delivering the sound of the original master recording.
