Cipax CPX 23013 Installation Manual

Closed tank 1350l/3000l/4000l/5000l/6000l
Hide thumbs Also See for CPX 23013:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 3

Quick Links

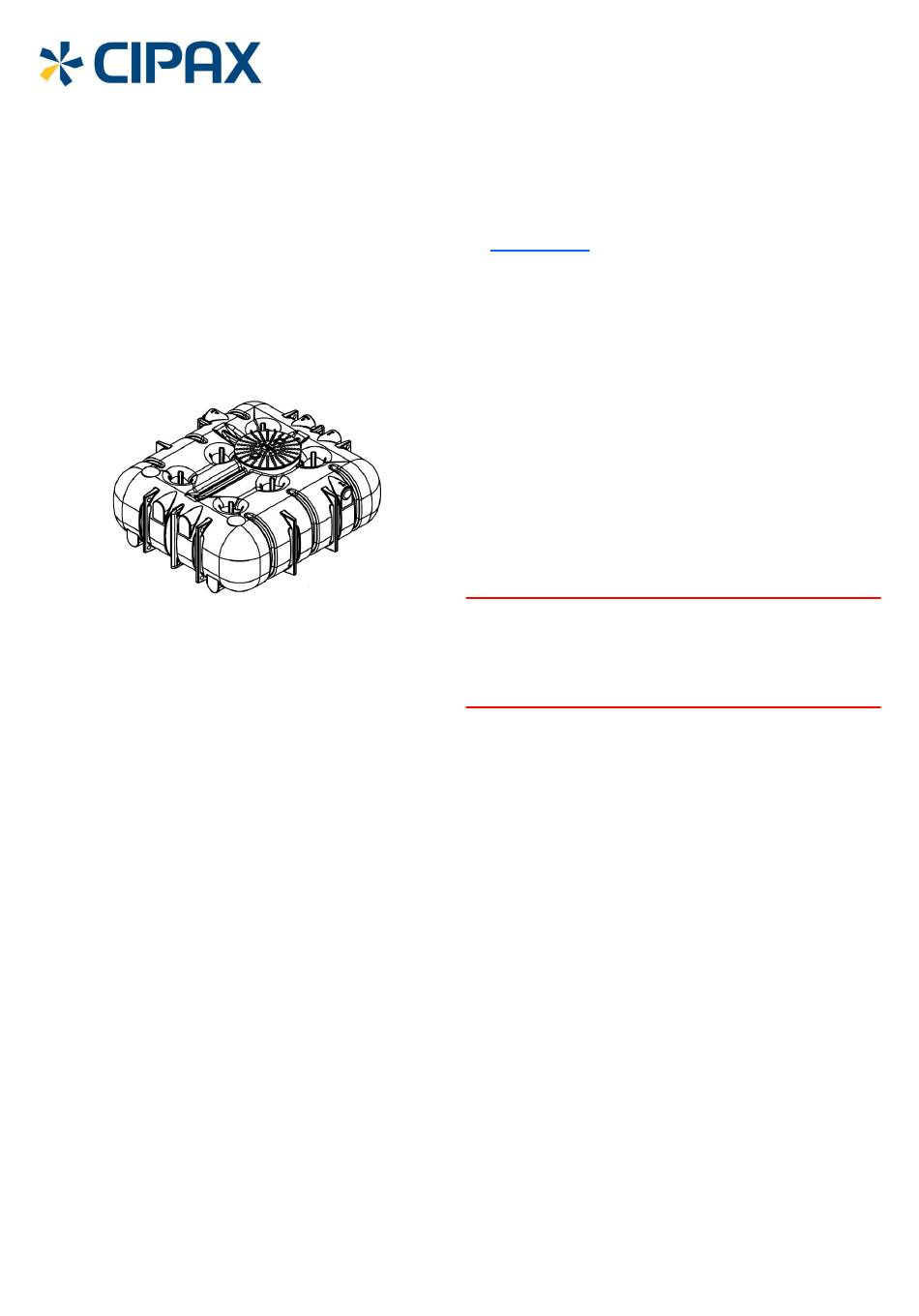

Installationsanvisning
Sluten Tank 1350L/3000L/4000L/5000L/6000L
Utgåva: 2024-08-07
1350L
CPX 23013
3000L
CPX 23020
3000L
CPX 23001
4000L
CPX 23031
5000L
CPX 23041
6000L
CPX 23060
Allmän information
CPX Sluten tank är rotationsgjuten i slagtålig och åldersbeständig
polyetenplast, avsedd för:
- Avloppsvatten från BDT (Bad, disk och tvätt) samt WC
(snålspolande variant).
- Uppsamling av regnvatten.
- Förvaring av dricksvatten. FC-godkänd produkt (Food Contact).
Tanken är ej avsedd att användas som slamavskiljare.
Tanken levereras som standard med låsbart lock, även det rotat-
ionsgjutet i polyetenplast. Locket är testat och godkänt av RISE
(SP) enligt Boverkets handbok om "Barnsäkra brunnar" och SP
metod 0487 genomtrampningsprov utgåva 3.
Installation av tanken kan ske både ovan och under jord.
Dimensioner
Volym (L)
Art.nr
LxBxH (mm)
1350
23013
1950x1200x1000 735
3000
23020
2350x1700x1350 1070
3000
23001
2350x2350x1000 770
4000
23031
2600x2350x910
5000
23041
2600x2350x1200 955
6000
23060
3400x2600x1175 1004
RSK 5636936
RSK 5636935
RSK 6251190
RSK 5636945
RSK 5636944
RSK 5636934
Vattengång in (mm)
755
Innan installation
Vid användande som avloppstank kan det behövas tillstånd. Kon-
takta MHK (Miljö & Hälsoskyddskontoret) i den berörda kom-
munen innan installation. Max tillåtet avstånd samt sughöjd till
tömningsfordon bör undersökas för orten innan placering.
Tillbehör
Tanken kan utrustas med exempelvis nivålarm, förhöjningshals i
olika höjder samt regnvatten-kit för bevattning.
Se
www.cipax.com
för mer information om tillbehör och pro-
dukter.
Hantering
Tanken, utrustning och tillbehör ska hanteras varsamt. Låt inga
föremål som kan skada dessa komma i närheten. Vid mottagande
samt innan installation, inspektera produkterna noggrant efter
eventuella skador. Tanken levereras stående på en EU-pall.
Lyft av tank
Tanken bör lyftas med mjuka band som kan träs genom de in-
gjutna lyftöglorna. Endast tom tank får lyftas och transporteras.
Säkerhet
Locket öppnas och låses med verktyg, t.ex. hylsnyckel 16 mm.
Locket bör alltid vara låst läge när det är installerat på tanken.
Stig aldrig ned i avloppstank som satts i bruk.
Gaser kan innebära medvetslöshet och direkt livsfara!
Grop
Välj en plats där det blir tillräckligt med självfall (~2% >~2cm/m)
för avloppsrör och där marken bedöms som väldränerad och
fast. Vid risk för inträngning av grundvatten i gropen så är det till
fördel om en dränering ut från gropen ordnas. Minsta storlek på
gropen bör vara 500mm runt om tanken. Lämna tillräckligt med
utrymme för montering av rör och rördelar.
Tanken får inte ligga där det finns risk för överkörning av t.ex.
personbil eller liknande. Grundvattennivån får inte nå upp till
inloppsröret. Undvik mark som är sank eller lös. Hänsyn bör
även tas till vilket tjäldjup som råder på platsen. Dokumentera
gärna hela eller delar av installationen med fotografier och skis-
sade ritningar för framtida referens.
Förberedelse av grop
Tanken ska stå på en minst 150 mm tjock, väl avplanad och väl-
dränerad grus eller sandbädd utan vassa stenar eller liknande
som kan skada tanken. Se tabell nedan för maximalt nedgräv-
ningsdjup. Komprimera gärna grus/sandbädden med markvibra-
tor.
1/14
Varning
SE

Advertisement

loading
Need help?

Need help?

Do you have a question about the CPX 23013 and is the answer not in the manual?

Questions and answers

Summary of Contents for Cipax CPX 23013

  • Page 1 Max tillåtet avstånd samt sughöjd till tömningsfordon bör undersökas för orten innan placering. Sluten Tank 1350L/3000L/4000L/5000L/6000L Utgåva: 2024-08-07 Tillbehör Tanken kan utrustas med exempelvis nivålarm, förhöjningshals i 1350L CPX 23013 RSK 5636936 olika höjder samt regnvatten-kit för bevattning. 3000L CPX 23020 RSK 5636935 www.cipax.com för mer information om tillbehör och pro-...
  • Page 2 Tömning Art nr Max nedgrävningsdjup Normalt ska tömning ske genom locket men om annat separat 23013 2000 mm tömningsrör används måste ett ventilationsrör monteras av minst samma storlek. Utan ventilationsrör riskerar 23020 1950 mm tanken att sugas ihop vid tömning. 23001 1735 mm Underhåll...
  • Page 3 Closed Tank1350L/3000L/4000L/5000L/6000L be investigated for the site before installation. Edition 2024-08-07 Equipment 1350L CPX 23013 The tank can be equipped with e.g. level alarm, enhancement 3000L CPX 23020 neck in different heights and rainwater kit for irrigation. www.cipax.com...
  • Page 4 Ventilation Art no Maximum installation depth The tank and its pipework must have good ventilation to func- 23013 2000 mm tion properly. Either via the drain with venting on the building 23020 1950 mm roof or via a separate ventilation pipe directly on the tank. In that case the pipe should have a diameter of at least 75 mm.
  • Page 5 Lukket Tank 1350L/3000L/4000L/5000L/6000L Utgave 2024-08-07 Tilbehør Tanken utstyres eksempel nivåalarm, 1350L CPX 23013 NRF 3251216 forhøyningshals i forskjellige høyder samt regnvannssett for vanning. Se www.cipax.com for mer informasjon om tilbehør og 3000L CPX 23020 NRF 3251215 produkter.
  • Page 6 Tømming Artikkel Max Installasjonsdybde Normalt skal tømming skje gjennom lokket, men dersom det 23013 2000 mm brukes et separat tømmerør, må et ventilasjonsrør av minst samme størrelse monteres. Uten ventilasjonsrør risikerer man at 23020 1950 mm tanken blir sugd sammen ved tømming. 23001 1735 mm Vedlikehold...
  • Page 7 Tyhjennysajoneuvojen suurin sallittu etäisyys ja imukorkeus on tutkittava paikkakunnalla ennen sijoittamista. Umpisäiliö 1350L/3000L/4000L/5000L/6000L Julkaisupäivä 2024-08-07 Lisävarusteet Säiliö voidaan varustaa esimerkiksi tasohälytyksellä, eri korkuisilla 1350L CPX 23013 LVI-INFO 3623301 korotetuilla kauluksilla ja kasteluun tarkoitetulla sadevesisarjalla. 3000L CPX 23020 Lisätietoja lisävarusteista tuotteista...
  • Page 8 Tyhjennys Tuote.nro Hautaussyvyys Normaalisti tyhjennyksen tulee tapahtuu kannen kautta, mutta 23013 2000 mm jos käytetään toista erillistä viemäriputkea, on asennettava vähintään samankokoinen ilmanvaihtoputki. Ilman 23020 1950 mm ilmanvaihtoputkea säiliö saattaa imeytyä kasaan tyhjennyksen 23001 1735 mm yhteydessä. 23031 1919 mm Kunnossapito 23041 2110 mm...
  • Page 9 Maa-alused mahutid 1350L/3000L/4000L/ Lisad 5000L/6000L Mahutile võib lisada näiteks taseme anduri, erinevate kõrgustega kõrgendava kaela ning niisutamiseks sademeveekomplekti. Versioon 2024-08-07 Vt. www.cipax.com, et lisade ja toodete kohta rohkem teada 1350L CPX 23013 saada. 3000L CPX 23020 Käsitsemine...
  • Page 10 Ventilatsioon Artikkel Maksimaalne matmissügavus Mahutil ja tõmbetorudel peab olema hea ventilatsioon, et kõik 23013 2000 mm rahuldavalt toimiks. Seda on võimalik teha kas kanalisatsioonist majakatuse kaudu või eraldi ventilatsioonitoruga mahuti kohal. 23020 1950 mm Sellisel juhul peaks toru diameeter olema vähemalt 75 mm. 23001 1735 mm Kanalisatsiooni kasutamisel võib teinekord esineda haisu.
  • Page 11: Instructies Voor Installatie

    /6000L installatie voor de betreffende locatie worden onderzocht. Publicatie: 2024-08-07 Accessoires 1350L CPX 23013 De tank kan worden uitgerust met bijv. niveau-alarm, 3000L CPX 23020 verlengschachten in verschillende hoogtes en een regenwaterkit voor irrigatie.
  • Page 12 moet ongeveer 200 mm in de respectievelijke tank worden waardoor de tank beschadigd zou kunnen raken. Zie aangebracht en kan zowel aan de korte als aan de lange zijden onderstaande tabel voor maximale ingraafdiepte. Het verdient worden aangesloten indien de aansluitingsvlakken zich op aanbeveling om het grind/zandbed met een trilplaat te bewerken.
  • Page 13 Ansaughöhe zum Entleerungsfahrzeug sollten vor der 1350L/3000L/4000L/5000L/6000L Aufstellung für den jeweiligen Standort ermittelt werden. Ausgabe: 2024-08-07 Zubehör 1350L CPX 23013 Der Tank kann z.B. mit einem Füllstandsalarm, einem Ver- längerungshals in verschiedenen Längen und einem Regen- 3000L CPX 23020 wasser-Kit für die Bewässerung ausgestattet werden.
  • Page 14 Vorbereitung der Grube Serielle Verbindung von Tanks Der Tank muss auf einem gut durchlässigen Kies- oder Sandbett Das Rohr zwischen den Tanks sollte einen Durchmesser von mit einer Dicke von mindestens 150 mm stehen, ohne scharfe 160 mm haben und an den ebenen Flächen anschließen. Das Steine oder ähnliche Gegenstände, die den Tank beschädigen Rohr sollte ca.
