INSTRUCCIONES IMPORTANTES DE SEGURIDAD

MANTENIMIENTO/SERVICIO

• Nunca intente desmontar, reparar o modificar el dispositivo por sí mismo. De lo contrario, la garantía quedará anulada. Las
reparaciones realizadas por personas no calificadas pueden provocar daños o mal funcionamiento. Por favor, póngase en
contacto con el centro de asistencia técnica autorizado más cercano. La fuente de luz contenida en este luminario solo
debe ser reemplazada por el fabricante, su representante de servicio o una persona con calificaciones equivalentes.
• Las pantallas, lentes o filtros de luz ultravioleta deben ser reemplazados si están visiblemente dañados de manera que
comprometa su eficacia, por ejemplo, por grietas o rayaduras profundas.
• La lámpara debe ser reemplazada si ha sido dañada o deformada por el calor.
• Desconecte el dispositivo de la corriente antes de cualquier mantenimiento o reparación.
• Si el cable o el cordón externo flexible de este luminario está dañado, debe ser reemplazado por un cable o cordón especial
provisto exclusivamente por el fabricante o su representante de servicio.
• Nunca sumerja el dispositivo en agua u otro líquido. Límpielo únicamente con un paño ligeramente húmedo.
• ATENCIÓN: Utilice un fusible de repuesto del mismo tipo y calibre.

PUESTA EN MARCHA

SUMINISTRO ELÉCTRICO
Utilice el cable de alimentación suministrado en el embalaje. Verifique que la tensión de red coincida con la in-
formación indicada en el producto.
CARACTERÍSTICAS DEL CABLE DE ALIMENTACIÓN
CABLE (EU) CABLE (US)
Marrón Negro
Azul Claro Blanco
Amarillo/Verde Amarillo/Verde

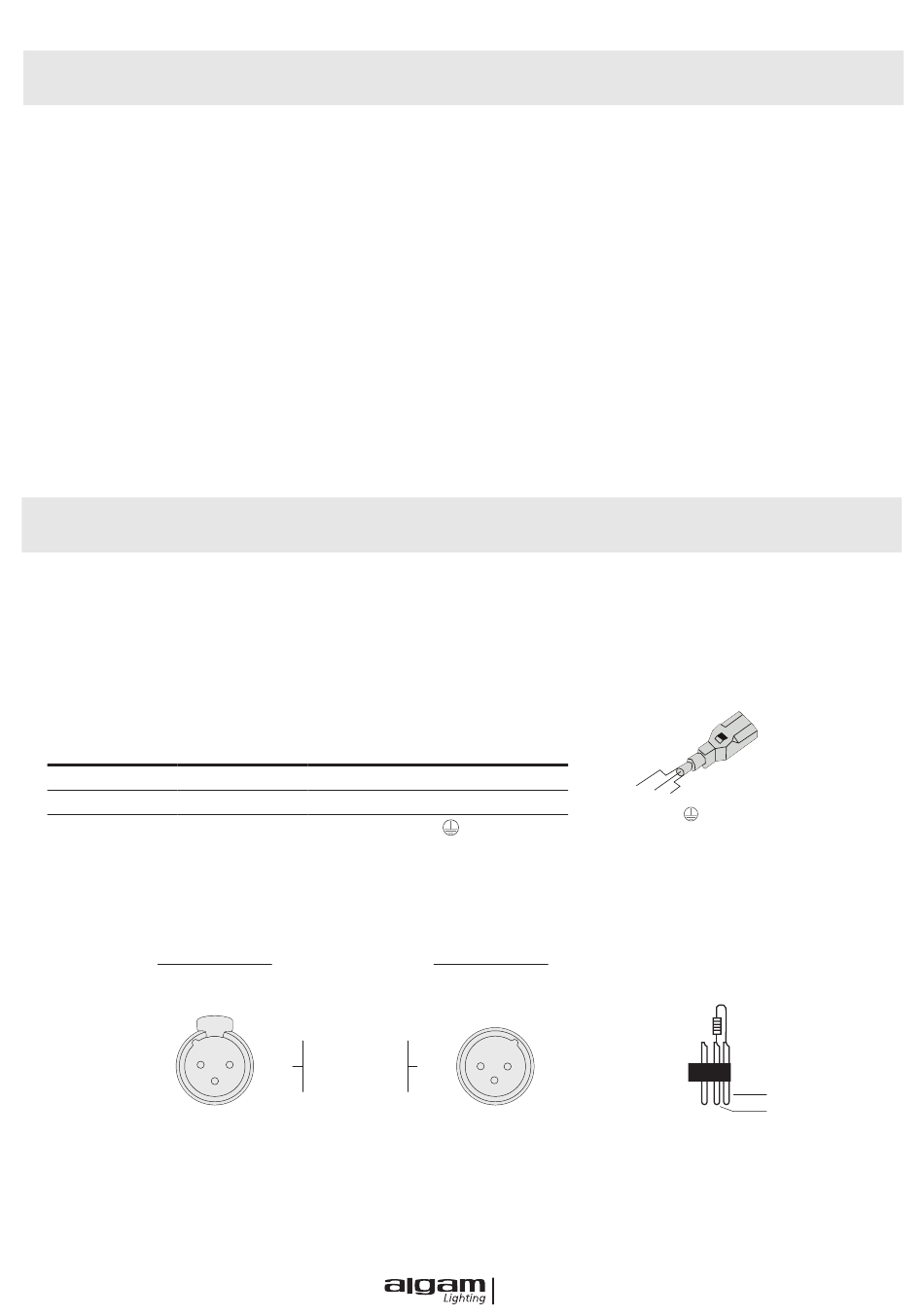

CONEXIÓN DMX
La conexión DMX de su dispositivo a su consola debe realizarse con un cable apantallado de buena calidad.
SALIDA DMX
Conectores de montaje XLR (vista trasera)
2
3
En uso profesional, la norma DMX512 requiere la presencia de un 'tapón DMX' en el último dispositivo DMX de la
cadena para finalizar correctamente el bucle de señal. Este tapón está compuesto por una resistencia de 120
ohmios colocada entre el pin 2 y el pin 3 del conector XLR.
PIN
Vivo
Neutro
Tierra
Enchufes de montaje XLR (vista trasera)
1 ∙ Shield
2 ∙ Shield (-)
1
3 ∙ Shield (+)
INTERNATIONAL
L
N
ENTRADA DMX
2
1
3
P.30
LEN
PIN3
PIN2
