BEDIENUNGSANLEITUNG

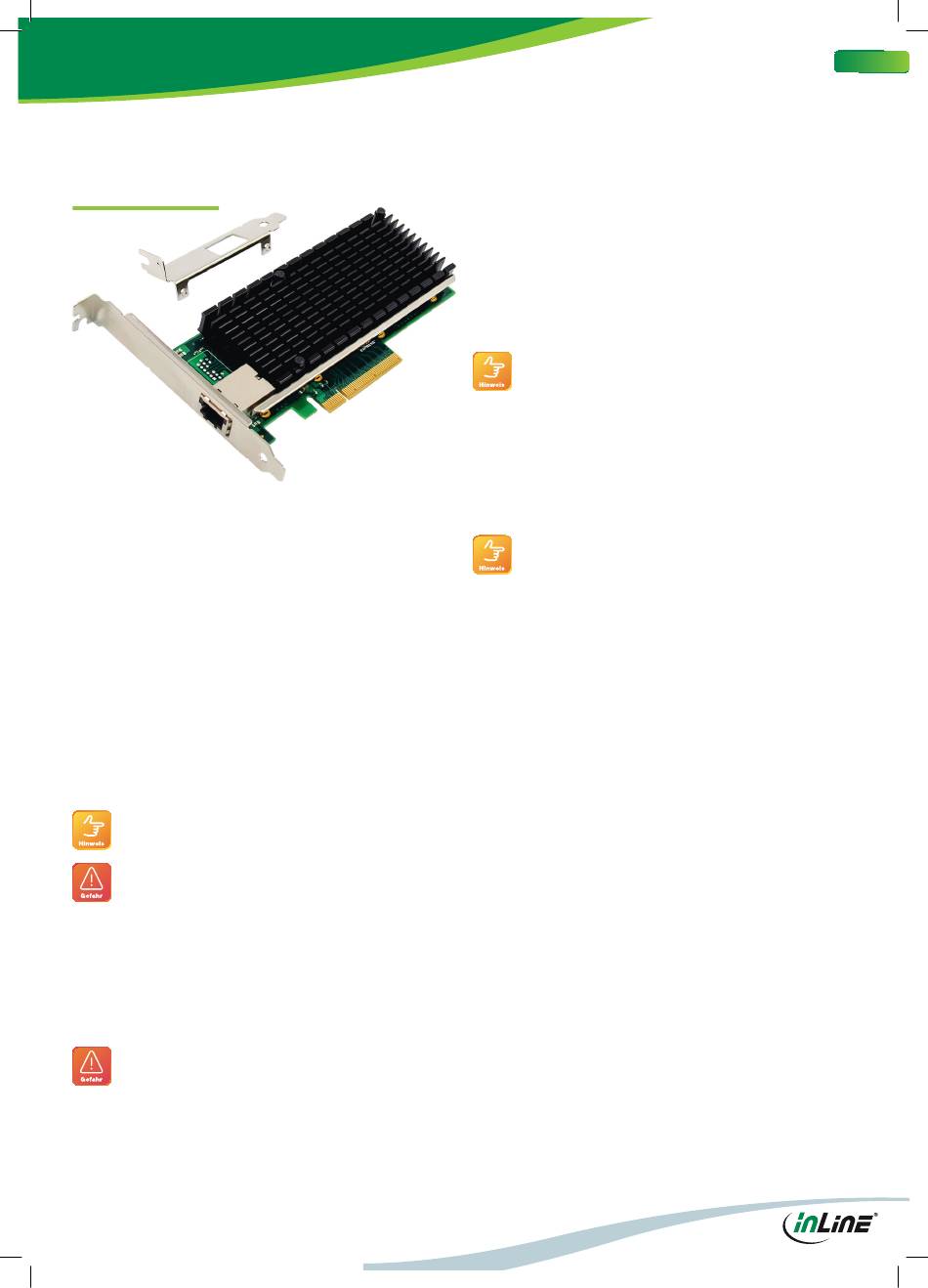

InLine® 10-Gigabit Netzwerkkarte, 1x RJ45 10Gb/s, PCIe x8,
inkl. low profi le Slotblech inkl. low profi le Slotblech
ALLGEMEINES
Gültigkeit:
Diese Bedienungsanleitung gilt für folgendes Produkt:
• 51132A InLine® 10-Gigabit Netzwerkkarte, 1x RJ45 10Gb/s, PCIe x8, inkl. low
profi le Slotblech
Hersteller:
INTOS ELECTRONIC AG
Siemensstraße 11
D-35394 Gießen
service@inline-info.com
Datum: 06 / 2024
LIEFERUMFANG
1x InLine® 10-Gigabit Netzwerkkarte, PCIe
1x Low-Profi le Slotblech
1x Treiber-CD
1x Bedienungsanleitung (Deutsch/Englisch)
Prüfen Sie den Lieferumfang auf Vollständigkeit. Sollten einzelne Bestandteile fehlen,
kontaktieren Sie bitte Ihren Fachhändler.
ERKLÄRUNG VON WARNSYMBOLEN UND HINWEISEN
Dieses Symbol kennzeichnet Informationen, die zum besseren Verständ-
nis beitragen.
Dieses Symbol weist darauf hin, dass grundlegende Gefahren für die
Gesundheit von Personen bestehen können.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Diese InLine® 10-Gigabit Netzwerkkarte ist eine Zusatzkarte zum Einstecken in
den Computer.
• Installation in freiem PCIe-Steckplatz auf dem Mainboard des Computers
ALLGEMEINE WARNHINWEISE
• Öffnen Sie das Computergehäuse nicht für die Installation, bevor die Strom-
quelle abgezogen ist
• Vor Staub und Feuchtigkeit schützen
Wenn das Computergehäuse geöffnet ist, können spannungsführende Teile
berührt werden, es besteht die Gefahr eines Stromschlags und die Instal-
lation muss möglicherweise von einem Fachbetrieb durchgeführt werden.
NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG
Als nicht bestimmungsgemäße Verwendung im Sinne einer vorhersehbaren Fehl-
anwendung gilt Folgendes:
• Installieren Sie die PCIe-Netzwerkkarte in den richtigen Steckplatz, da sonst
Computer und Karte beschädigt werden können.
• Vermeiden Sie bei der Installation das Auftreten von Kurzschlüssen oder
Bypässen.
EINFÜHRUNG
Diese InLine® 10-Gigabit PCIe-Netzwerkkarte ist ein leistungsstarker 10 GBASE-T
Ethernet LAN Controller.
Sie bietet eine kostengünstige Lösung für die Verbindung mit einem Netzwerk mit
einer Datenübertragungsrate von bis zu 10 Gb/s über ein Kupferleitungs-Netzwerk,
und kann ab jeder Cat.5e Verkabelung oder höher problemlos verwendet werden.
Für eine Datenübertragungsrate von 10 Gb/s (10GBase-T) können Sie
nachfolgende Patchkabelkategorien verwenden, die unterschiedliche
Maximaldistanzen ermöglichen:
Cat.6 - 55 Meter
Cat.6a - 100 Meter
Cat.8 oder höher - 100 Meter
SYSTEMANFORDERUNG
• Mainboard mit einem verfügbaren PCIe-Steckplatz
• Unterstützendes Betriebssystem
• Optisches Laufwerk für die Treiberinstallation
• Optional können Treiber auf folgender Seite heruntergeladen werden: www.
inline-info.com/downloadcenter
Bevor Sie die Netzwerkkarte installieren und aktivieren, stellen Sie bitte
sicher, dass Sie eine vollständige Sicherung Ihrer vorhandenen Daten
von der Festplatte haben. Der Hersteller ist nicht verantwortlich für die
Datenübermittlung aufgrund von Missbrauch, Fehlanwendung oder Nachlässig-
keit. Sollten Sie ein Installationsproblem haben, wenden Sie sich bitte an Ihren
Händler.
EIGENSCHAFTEN / SPEZIFIKATIONEN
• Chipsatz Intel X540
• Entspricht PCI Express Revision V2.1
• PCI Express Schnittstelle: x8
• Abwärtskompatibilität mit bestehenden 1000Base-T-Netzwerken vereinfacht
den Übergang zu 10GbE
• Netzwerk-/Transportprotokoll: TCP/IP, UDP/IP, IPSec, iSCSI
• Unterstützt IEEE802.3ad Link Aggregation Control Protocol (LACP)
• Unterstützt IEEE802.1Q VLAN-Tagging
• Unterstützt IEEE802.1P Layer 2 Prioritätskodierung
• Kompatibel mit IEEE802.3an, IEEE802.3ab
• Unterstützt Microsoft Windows 7 oder neuer, Server 2008 oder neuer, Linux
Kernel 2.6.x oder neuer
• Unterstützt PXE, iSCSI, FCoE booten
HARDWARE-INSTALLATION
1. Schalten Sie Ihren Computer und alle daran angeschlossenen externen Geräte aus
2. Trennen Sie Ihren Computer von der Stromquelle, ziehen Sie den Stecker des
Netzkabels, trennen Sie alle Peripheriegeräte
3. Öffnen Sie das Computergehäuse. Schlagen Sie für weitere Details im Hand-
buch des Computers nach
4. Suchen Sie einen freien PCIe-Steckplatz und entfernen Sie die Slotblende.
Verwahren Sie die Halterungsschraube für den späteren Gebrauch
5. Richten Sie die Karte horizontal zum PCIe-Steckplatz aus und stecken Sie sie
fest und gleichmäßig in den Steckplatz
6. Sobald Sie die Karte richtig in den Steckplatz eingesetzt haben, befestigen Sie
sie mit der Halterungsschraube am Computergehäuse
7. Verbinden Sie das System mit dem Netzwerk, indem Sie das 8-adrige Cat.5e
Kabel oder höher (nicht im Lieferumfang enthalten) in einen der oder beide
RJ45-Anschlüsse der Netzwerkkarte stecken
8. Schließen und sichern Sie das Computergehäuse. Schalten Sie Ihren Compu-
ter ein, nachdem Sie alle Peripheriegeräte und das Netzkabel angeschlossen
haben
DE
