Écran tactile WQHD 75 Hz - 27 pouces

Moniteur LCD LED avec alimentation 65 W

Mode d'emploi

Important :

Veuillez vous assurer de lire ce manuel d'instructions avant utilisation.

Veuillez l'utiliser correctement pour votre sécurité.

Une fois que vous l'aurez lu, veillez à le conserver.

Table of Contents

Need help?

Do you have a question about the JN-IPS27WQHDR-C65W-T and is the answer not in the manual?

Questions and answers

Summary of Contents for JAPANNEXT JN-IPS27WQHDR-C65W-T

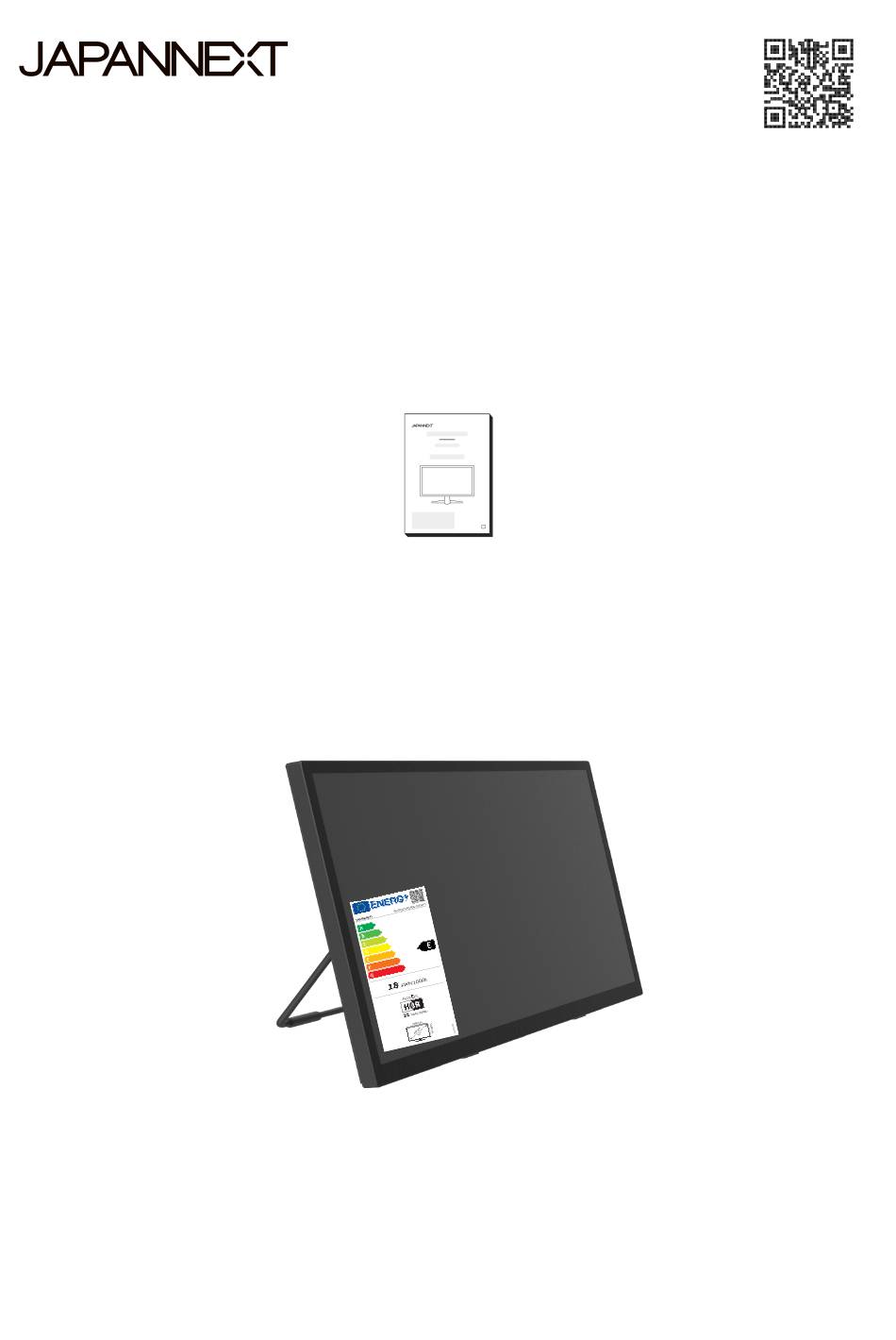

Page 1 Écran tactile WQHD 75 Hz - 27 pouces Moniteur LCD LED avec alimentation 65 W Mode d'emploi Important : Veuillez vous assurer de lire ce manuel d'instructions avant utilisation. Veuillez l'utiliser correctement pour votre sécurité. Une fois que vous l’aurez lu, veillez à le conserver.
Page 2: Table Of Contents
Table des matières Utilisation en toute sécurité Précautions Nettoyage et entretien du moniteur Comment entretenir le moniteur Les symptômes répertoriés Bienvenue Guide de démarrage rapide Assemblage de la base du moniteur Connexion avec un ordinateur Accessoires Interface / Connectique Description du bouton d'aﬃchage Lorsque le menu de l'écran (OSD) n'est pas ouvert Lorsque le menu à...
Page 3: Utilisation En Toute Sécurité
Utilisation en toute sécurité Veuillez lire attentivement tous les manuels d’instructions inclus avant utilisation. • Placez le moniteur sur une surface plane et stable. Pour éviter tout risque d'incendie ou de choc électrique, évitez les températures élevées, les températures basses, l'humidité élevée et l'accumulation de poussière. N'utilisez pas le moniteur dans un endroit où...
Page 4: Précautions
• Si vous rencontrez des problèmes techniques ou des préoccupations avec votre moniteur, veuillez contacter notre service client ou revendeur agréé. • Pour travailler en toute sécurité, assurez-vous d'établir la connexion à la terre avant de connecter la ﬁche d'alimentation à la source d'alimentation. De plus, lorsque vous débranchez la connexion à la terre, veillez d'abord à débrancher la ﬁche d'alimentation.
Page 5: Nettoyage Et Entretien Du Moniteur
Nettoyage et entretien du moniteur Avant de nettoyer le moniteur, éteignez l'alimentation et débranchez tous les câbles et cordons. Comment entretenir le moniteur : • Zone du panneau LCD : N'utilisez pas de papier de soie, etc., utilisez plutôt un chiﬀon propre et doux spécialement conçu pour les panneaux LCD.
Page 6: Bienvenue
Bienvenue Merci d'avoir acheté le moniteur LCD 27 pouces JAPANNEXT . Le panneau installé prend en charge la résolution WQHD (2560 x 1440). Nous vous recommandons de l'utiliser en résolution WQHD pour atteindre son plein potentiel. Si la résolution est inférieure à...
Page 7: Guide De Démarrage Rapide
Guide de démarrage rapide Assemblage de la base du moniteur *Ouvrir de force le support à l'arrière peut causer des dommages. De plus, si l'angle du support n’est pas assez incliné, il risque de tomber. Veuillez faire attention à ne pas renverser l'unité principale lorsque vous l'utilisez.
Page 8: Connexion Avec Un Ordinateur
Connexion avec un ordinateur 1. Assurez-vous que le moniteur et l'ordinateur soient éteints avant de connecter le câble. 2. Connectez le câble d'alimentation et les câbles compatibles (HDMI, DP, Type-C) au moniteur. Connectez également le câble (HDMI, DP, Type-C) à l'ordinateur. 3.
Page 9: Interface / Connectique
Interface / Connectique 1 : Port HDMI : Port compatible HDMI 1.4 (2560 x 1440 à 75 Hz). 2 : Port DP : Prend en charge DP 1.2 (2560 x 1440 à 75 Hz). 3 : Port de type C : Port compatible USB Type-C (2560 x 1440 à 75 Hz). Il peut être utilisé pour alimenter (65W) des appareils externes.
Page 10: Description Du Bouton D'affichage
Description du bouton d'aﬃchage ● Lorsque le menu de l'écran (OSD) n'est pas ouvert Écran de sélection d’entrée open source Ouvrez le menu à l'écran (OSD) ▲ Aﬃcher les paramètres de luminosité (raccourci clavier) Aﬃcher les paramètres de volume (raccourci clavier) Marche / arrêt ●...
Page 11: Comment Utiliser Les Fonctionnalités Tactiles
Comment utiliser les fonctionnalités tactiles Vous pouvez utiliser la fonction tactile en vous connectant à un PC avec un câble Type-C. Lorsqu'il est utilisé avec une connexion HDMI ou DP, vous pouvez utiliser la fonction tactile en vous connectant au PC avec un câble de conversion USB-B vers USB-A au port USB-B. *La fonction tactile ne peut être utilisée que sur le PC connecté.
Page 12: Menu Écran (Osd)
Menu Écran (OSD) Menu Fonction Valeur de réglage Commentaire Luminosité 0-100 Régler la luminosité Contraste 0-100 Ajuster le contraste Standard cinéma ÉCO Paramètres du mode image Luminosité texte Paramètres de contraste ON/OFF dynamiques ÉCONOMIE D'ÉNERGIE ON/OFF Paramètres d'économie d'énergie large Images Rapport d’aﬃchage Déﬁnition du rapport hauteur/largeur...
Page 13: À Propos Du Hdr
À propos du HDR HDR signiﬁe High Dynamic Range. Il s'agit d'une technologie d'aﬃchage qui peut exprimer une plage de luminosité plus large que la plage dynamique standard SDR conventionnelle. Réglez le HDR dans le menu de l'écran (OSD) sur automatique. Le moniteur peut alors activer automatiquement la fonctionnalité...
Page 14: Dysfonctionnement
Dysfonctionnement Symptômes Point de contrôle La LED d'alimentation ne s'allume pas • L'appareil est-il allumé en appuyant sur le bouton d'alimentation ? • Assurez-vous que le cordon d'alimentation est correctement connecté au moniteur et à la prise. • L'économiseur d'écran vide est-il en cours d'exécution ? ？ Veuillez déplacer votre souris ou Aucune image n'apparaît même si le voyant d'alimentation est allumé...
Page 15: Spécifications Principales
Spéciﬁcations principales Menu Fonction Valeur de réglage Type de dalle Taille de la dalle Rétroéclairage E-LED Luminosité 350 cd/m2 Contraste 1000:1 Taux de rafraîchissement 75Hz Taux de contraste (DCR) Écran LCD Taille des pixels Environ 0,233 mm Résolution 2560x1440 Format de l’écran 16:9 Temps de réponse 5 ms (OD)
Page 16: Support Client Général
Horaires de 9h00 à 17h00 (Fermé les samedis, dimanches et jours fériés) Formulaire de contact https://japannext-eu.gorgias.help/fr-FR/contact Vous pouvez facilement accéder au formulaire de demande en scannant le code QR. JAPANNEXT Co., Ltd. Département CS 506-5 Yukikawa, ville d'Isumi, Chiba 298-0134...
Page 17 WQHD 75Hz touchscreen - 27 inches LED LCD monitor with 65W power supply Manual Important: Please make sure to read this instruction manual before use. Please use it correctly for your safety. Once you have read it, make sure to keep it.
Page 18: Safety
Safety Please read all included instruction manuals carefully before use. • Place the monitor on a ﬂat, stable surface. To avoid the risk of ﬁre or electric shock, avoid high temperatures, low temperatures, high humidity and accumulation of dust. Do not use the monitor where it may become wet or exposed to water. •...
Page 19: Precaution
• To work safely, make sure to establish the ground connection before connecting the power plug to the power source. Also, when disconnecting the ground connection, make sure to unplug the power plug ﬁrst. • This product is not intended for continuous use for 24 hours. Please unplug the power plug when you do not use the product for a long time.
Page 20: Cleaning And Maintaining The Monitor
Cleaning and maintaining the monitor Before cleaning the monitor, turn oﬀ the power and unplug all cables and cords. How to maintain the monitor: • LCD panel area: Do not use tissue paper, etc., instead use a clean, soft cloth specially designed for LCD panels.
Page 21: Welcome
Welcome Thank you for purchasing the JAPANNEXT 27 inch LCD monitor . The installed panel supports WQHD (2560 x 1440) resolution. We recommend using it in WQHD resolution to reach its full potential. If the resolution is lower than WQHD, the original performance...
Page 22: Quick Start Guide
Quick Start Guide Assembling the Monitor Base *Forcing the stand open at the rear may cause damage. In addition, if the angle of the stand is not suﬃciently inclined, it may fall over. Take care not to tip the main unit when in use.
Page 23: Connection With A Computer
Connection with a computer 1. Make sure the monitor and computer are turned oﬀ before connecting the cable. 2. Connect the power cable and compatible cables (HDMI, DP, Type-C) to the monitor. Also connect the cable (HDMI, DP, Type-C) to the computer. 3.
Page 24: Interface / Connectivity
Interface / Connectivity 1: Port HDMI: compatible HDMI 1.4 (2560 x 1440 à 75 Hz). 2: Port DP: DisplayPort 1.2 (2560 x 1440 at 75 Hz). 3: Type-C port: Compatible USB Type-C (2560x1440 at 75 Hz). It can be used to power (65W) external devices. 4: Port USB-B: By connecting to a PC with a USB-B to USB-A conversion cable, even with HDMI or DP connection, you can connect a mouse and keyboard to the USB port at the back of the monitor.
Page 25: Description Of The Display Button
Description of the display button ● When the On-Screen Menu (OSD) is not open Open source input selection screen Open the on-screen menu (OSD) ▲ Show brightness settings (keyboard shortcut) Show volume settings (keyboard shortcut) On Oﬀ ● When the on-screen menu (OSD) is displayed Go back or close the menu Select and conﬁrm the menu item ▲...
Page 26: How To Use Touch Features
How to use touch features You can use the touch function by connecting to a PC with a Type-C cable. When used with HDMI or DP connection, you can use the touch function by connecting to the PC with a USB-B to USB-A conversion cable to the USB-B port.
Page 27: On-Screen Menu (Osd)
On-Screen Menu (OSD) Menu Features Setting value Comment Brightness 0-100 Adjust the brightness Contrast 0-100 Adjust contrast Standard game movie Brightness Picture mode settings text ON/OFF Dynamic Contrast Settings ENERGY SAVING ON/OFF Power saving settings large Images Display Setting the aspect ratio warm colour sRVB Color parameters...
Page 28: About Hdr
About HDR HDR stands for High Dynamic Range. This is a display technology that can express a wider range of brightness than the conventional SDR standard dynamic range. Set HDR in the screen menu (OSD) to automatic. The monitor can then automatically enable HDR functionality if the player and content are compatible. Depending on Windows 10 settings, HDR may not display correctly.
Page 29: Dysfunction
Dysfunction Symptoms Checkpoint Power LED does not light up • Is the device turned on by pressing the power button? • Make sure the power cord is securely connected to the monitor and the outlet. No image appears even though the •...
Page 30: Main Specifications
Main speciﬁcations Menu Features Setting value Type of panel Size of panel Brightness 350 cd/m2 Contrast 1000:1 Refreshment Rate 75Hz Pixels Size About 0,233 mm Resolution 2560x1440 Screen format 16:9 Response Time 5 ms (OD) Vision angle H:178°V:178° Type of surface Glossy Screen color 16.77 million colors...
Page 31: Customer Support
TEL: 09 70 70 80 90 Hours 9:00 a.m. to 5:00 p.m. (Closed Saturdays, Sundays and public holidays) Contact form https://japannext.fr/pages/faq?hcUrl=%2Fen-US%2Fcontact You can easily access the application form by scanning the QR code. JAPANNEXT Co., Ltd. CS Department 506-5 Yukikawa, ville d'Isumi, Chiba 298-0134...
