Summary of Contents for Somogyi Elektronic home FHW Series

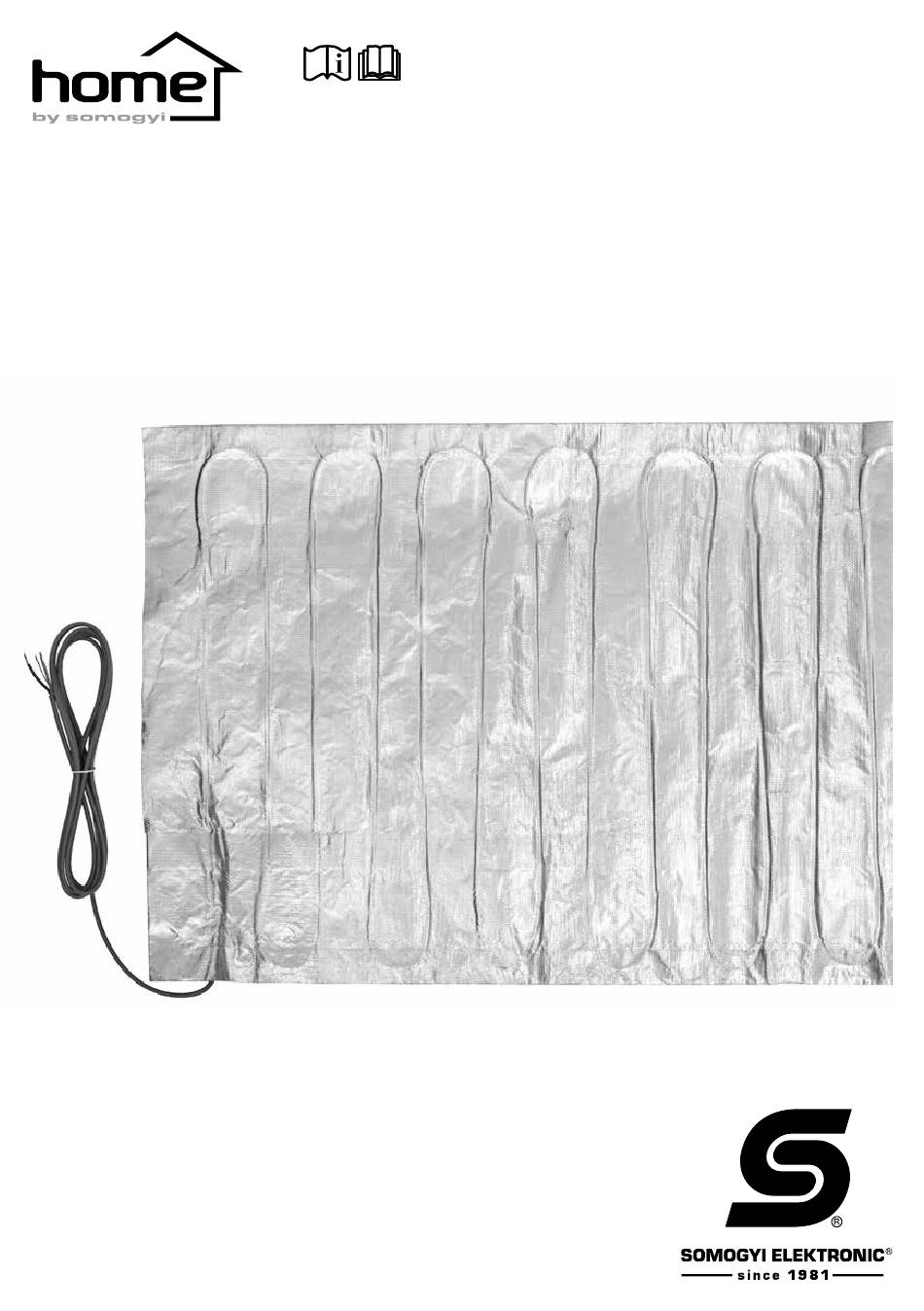

- Page 1 FHW SERIES instruction manual eredeti használati utasítás návod na použitie manual de utilizare 2G4-1...
- Page 2 EN -Safety and maintenance / H - Biztonság és karbantartás / SK - Bezpečnosť a údržba / RO - Siguranţă și întreţinere ALUMINIUM UNDERFLOOR HEATING MAT IMPORTANT SAFETY INSTRUCTIONS READ THE INSTRUCTION MANUAL CAREFULLY BEFORE USE AND RETAIN IT FOR LATER REFERENCE! IMPORTANT WARNINGS ●...
-
Page 3: Steps For Installation
3. Installation of the underfloor heating system Tools and materials needed You will need the following items to install and test your underfloor heating system: ● Scissors ● Knife ● Cable stripper ● Measuring tape ● Screwdriver ● Multimeter You’ll also need the right tools and materials to install your particular floor, including products such as an insulation layer under the heating mat or a vapour barrier film over the heating mat, tools, hand tools and any other products that are specific to your floor. - Page 4 There should always be soft insulation/underlay under aluminium heating mats. Carefully inspect the substrate and make sure it is clean, free of sharp edges, protruding nails and other materials that could damage the heating mat. Lay the insulation under the foil heating mat according to the manufacturer’s instructions. Remove the foil heating mat from the packaging and visually inspect the mat for damage.
- Page 5 Step 4: Install the floor sensor for the thermostat Place the sensor about 100 mm from the end of the loop in the heated area, between the heating filaments running on the carpet. Do not allow the tip of the sensor to come into contact with any of the heating element wires. We recommend the use of a protective tube when installing a floor sensor.
-
Page 6: Fontos Figyelmeztetések
Step 6: Connect the thermostat After installing the floor covering, connect the thermostat and make sure the maximum temperature is 27 °C. A thermostat with a floor sensor MUST be used to accurately monitor the floor temperature and your comfort level. Always zone each room with a foil heating system with its own thermostat controller. - Page 7 De NEM LEHET fapadló, szőnyegpadló, linóleum vagy bármilyen más típusú padló alá telepíteni. A rendszer a következő komponenseket tartalmazza, Fűtőszőnyeg, egyenként 2,5 m-es csatlakozóvezetékkel („cold lead”) Termosztát: FHT76WIFI - külön vásárolható meg Padló hőmérséklet-érzékelő, 3 m hosszú RENDSZER-SPECIFIKÁCIÓK Fólia fűtőszőnyeg Névleges feszültség: 230 V~ Teljesítmény: 150 W/m (+/-10%)
- Page 8 A TELEPÍTÉS LÉPÉSEI Kérjük, kövesse az alábbi lépéseket a sikeres telepítés érdekében. 1. lépés: A telepítés megtervezése Step 1: Planning the installation A telepítés előtt rajzolja meg a szőnyegek, a padlóérzékelő és a csatlakozódoboz vagy dobozok elhelyezését bemutató telepítési tervet. A fóliás fűtőszőnyegnek a helyiség padlófelületének legalább 80-90%-át le kell fednie, hogy elsődleges hőforrásként használható...
- Page 9 3. lépés: A fűtőszőnyegek lerakása Tekerje ki a fóliás fűtőszőnyegeket a szigetelőanyag tetejére. Tartsa a fűtőszőnyeget legalább 50 mm-re a helyiség szélétől. Győződjön meg arról, hogy a fűtőszőnyeg teljesen lapos. Ügyelni kell arra, hogy a szőnyegeket a telepítés során semmiképpen se lehessen összehajtani vagy gyűrni. Helyezze el úgy, hogy a tápkábel elérje azt a pontot, ahová...
- Page 10 4. lépés: A termosztát padlóérzékelőjének beszerelése Step 1: Planning the installation Helyezze az érzékelőt körülbelül 100 mm-re a hurok végétől a fűtött területre, a szőnyegen futó fűtőszálak közé. Ne engedje, hogy az érzékelő hegye érintkezzen a fűtőelem bármelyik vezetékével. A padlóérzékelő felszerelésekor javasoljuk a védőcső használatát. A védőcső megvédi az érzékelőt, és könnyebb cserét tesz lehetővé, ha a padlóburkolat lerakása után probléma merülne fel.
-
Page 11: Dôležité Upozornenia
6. lépés: A termosztát csatlakoztatása A padlóburkolat felszerelése után csatlakoztassa a termosztátot, és ügyeljen arra, hogy a maximális hőmérséklet 27 °C legyen. Padlóérzékelővel ellátott termosztátot KELL használni a padlóhőmérséklet és az Ön komfortfokozatának pontos nyomon követése érdekében. Mindig minden helyiséget zónázzon be egy fóliás fűtési rendszerrel, amelyhez saját termosztátvezérlő... - Page 12 NESMIE sa však inštalovať pod tvrdé drevo, koberec, linoleum alebo iný typ podlahy. Systém obsahuje tieto komponenty, ● Vykurovacia rohož s 2,5 m pripojovacím káblom (“studený kábel”) ● Termostat: FHT76WIFI - predáva sa samostatne ● Snímač teploty podlahy, dĺžka 3 m 2.
- Page 13 1. krok : Plánovanie inštalácie Pred inštaláciou si nakreslite inštalačný plán, na ktorom bude znázornené umiestnenie rohoží, podlahového snímača a rozvodnej skrinky alebo skriniek. Fóliová vykurovacia rohož musí pokrývať aspoň 80-90 % podlahovej plochy miestnosti, ktorá sa má používať ako primárny zdroj tepla*. Vyberte si kombináciu vykurovacích rohoží, ktorá...
- Page 14 3. krok: Položenie vykurovacích rohoží Rozviňte fóliové vykurovacie rohože na vrch izolačného materiálu. Vykurovacie rohože udržiavajte vo vzdialenosti najmenej 50 mm od okraja miestnosti. Uistite sa, že je vykurovacia rohož úplne rovná. Je potrebné dbať na to, aby sa rohože počas inštalácie nemohli nijako zložiť...
- Page 15 Umiestnite snímač približne 100 mm od konca slučky vo vyhrievanej oblasti, medzi vykurovacie vlákna prebiehajúce po koberci. Nedovoľte, aby sa špička snímača dostala do kontaktu so žiadnym z vodičov vykurovacieho telesa. Pri inštalácii podlahového snímača odporúčame použiť ochrannú rúrku. Ochranná rúrka chráni snímač...
- Page 16 Po inštalácii podlahovej krytiny pripojte termostat a dbajte na to, že maximálna teplota môže byť 27 °C. Na presné monitorovanie teploty podlahy a úrovne vášho pohodlia sa MUSÍ používať termostat s podlahovým snímačom. Každú miestnosť vždy zónujte pomocou fóliového vykurovacieho systému s vlastným regulátorom termostatu.
- Page 17 2. SPECIFICAȚIILE SISTEMULUI Covor de încălzire folie Tensiune nominală: 230 V~ Putere: 150 W/m (+/-10%) Raza minimă de îndoire: 30 mm Distanța minimă între cabluri: 50 mm Temperatura ambiantă maximă: 30 °C Temperatura minimă de instalare: 5 °C Diametrul mediu al liniei: 2.0 mm Cablu de încălzire: 2 fire, cu împământare, manta izolatoare din plastic fluoropolimer Cablu de conectare (“cablu rece”): 2 fire, împletit la pământ, lungime 2,5 m 3.
- Page 18 Înainte de instalare, întocmiți un plan de instalare care să arate poziționarea covorașelor, a senzorului de podea și a cutiei sau cutiilor de joncțiune. Covorul de încălzire din folie trebuie să acopere cel puțin 80-90% din suprafața podelei camerei pentru a fi utilizat ca sursă principală de căldură*. Alegeți combinația de covoare de încălzire care acoperă...
- Page 19 Atunci când instalați mai multe covorașe de încălzire, asigurați-vă că covorașele nu se suprapun, deoarece acest lucru poate cauza supraîncălzirea. Lăsați cel puțin 20 mm între fiecare covor. Fixați covorul de folie pe suport, fixați covorul în poziție cu bandă adezivă. Dacă...
- Page 20 SOMOGYI ELEKTRONIC • H – 9027 • Győr, Gesztenyefa út 3. • www.somogyi.hu ® Distribútor: SOMOGYI ELEKTRONIC SLOVENSKO s. r. o. Ul. gen. Klapku 77, 945 01 Komárno, SK • Tel.: +421/0/35 7902400 • www.somogyi.sk Distribuitor: S.C. SOMOGYI ELEKTRONIC S.R.L.
