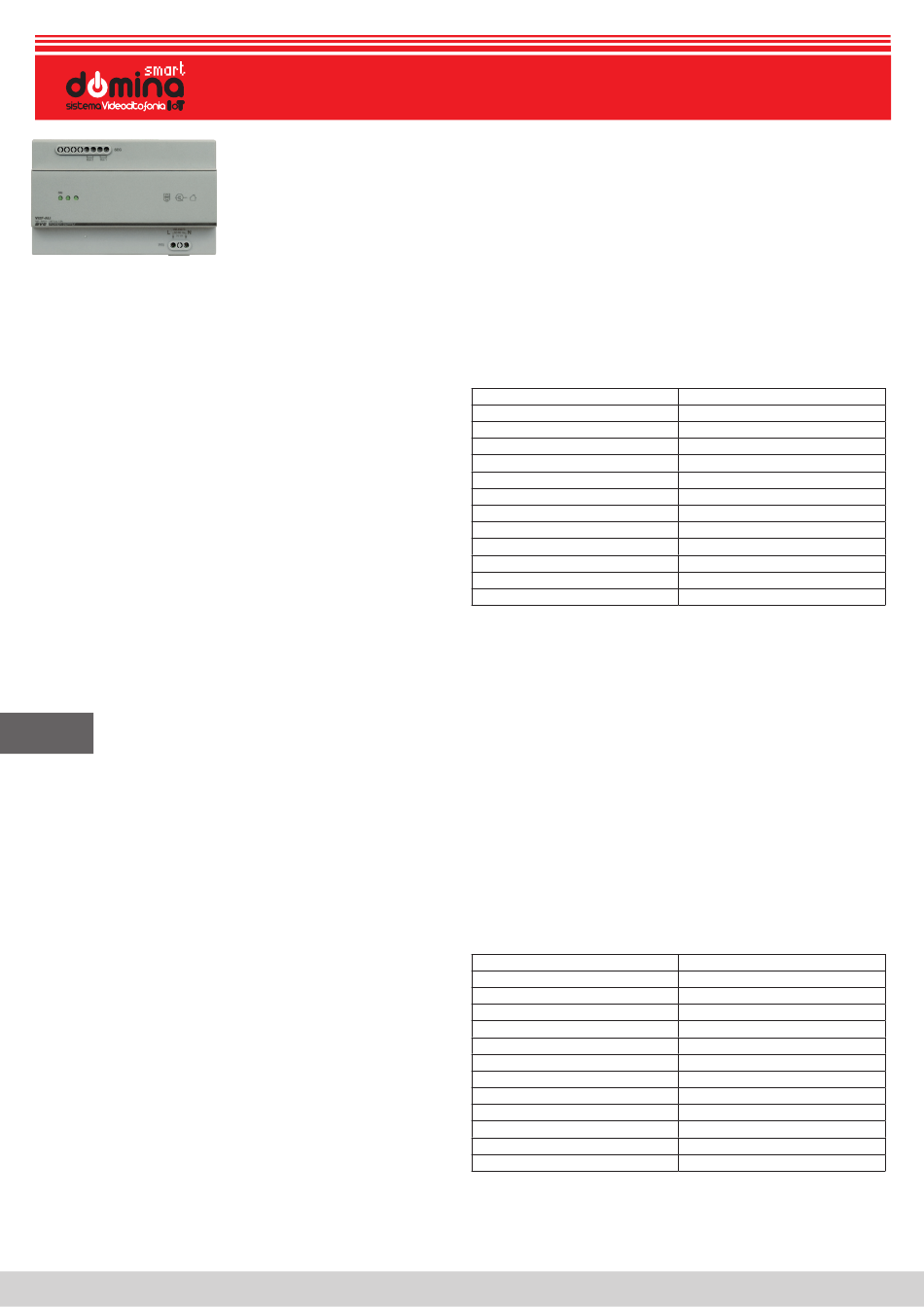

AVE domina smart VI2F-ALI Manual

2) CERTIFICAZIONI
Il dispositivo VI2F-ALI è conforme alle seguenti normative:
• EN 62820-1-1:2016 Sistemi interfonici per edifici - Parte 1-1: Requisiti di sistema –
Generale. Grado 2;
• EN 55032:2015 +A1:2020 Compatibilità elettromagnetica delle apparecchiature multimediali
- Requisiti di emissione;
• EN 55035:2017 +A11:2020 Compatibilità elettromagnetica delle apparecchiature
multimediali - Requisiti di immunità;
• EN 61000-3-2-2014;
• EN 61000-3-3:2013;
• EN 62368-1:2014 Apparecchiature per la tecnologia audio/video, dell'informazione e della
comunicazione – Parte 1: Requisiti di sicurezza;
Sono, inoltre, conformi alle seguenti direttive e regolamenti:
• RoHS direttiva 2011/65/EU;
• REACh regolamento (CE) N. 1907/2006;
3) INSTALLAZIONE, POSIZIONAMENTO E FISSAGGIO
L'art. VI2F-ALI deve essere installato, nei limiti di temperatura indicati e seguendo le istruzioni
riportate nel presente documento.
Il dispositivo non deve mai essere installato nelle seguenti condizioni:
• dove le temperature possono essere al di fuori del campo richiesto;
• sotto la luce diretta del sole;
• vicino a dispositivi che generano calore;
• in luoghi soggetti a condizioni estreme di umidità e condensa;
• in luoghi soggetti a polveri, oli, prodotti chimici, sale, ecc.;
• in luoghi soggetti a vibrazioni o urti;
• in luoghi soggetti a flussi di aria calda o fumo;
• in luoghi all'aperto o soggetti alla pioggia;
Il dispositivo può essere installato su barra DIN.
PER SCARICARE IL MANUALE COMPLETO DEL SISTEMA 2 FILI SCANSIONA IL CODICE QR RIPORTATO NELLA PAGINA DEI DISEGNI
ENG
VI2F-ALI - SYSTEM POWER SUPPLY UNIT - 2-WIRE RANGE
1) OVERVIEW
The VI2F-ALI is part of the AVE DOMINA 2-wire Video-intercom system V44EASY and represents
its primary power source.
Each device can power up to 32 indoor stations (monitors or handsets).
2) CERTIFICATIONS
The VI2F-ALI device complies with the following standards:
• EN 62820-1-1:2016 Building intercom systems - Part 1-1: System Requirements –
General. Grade 2;
• EN 55032:2015 +A1:2020 Electromagnetic compatibility of multimedia equipment.
Emission requirements;
• EN 55035:2017 +A11:2020 Electromagnetic compatibility of multimedia
equipment - Immunity requirements;
• EN 61000-3-2-2014;
• EN 61000-3-3:2013;
• EN 62368-1:2014 Audio/video, information and communication technology equipment –
Part 1: Safety requirements;
They also comply with the following directives and regulations:
• RoHS Directive 2011/65/EU;
• REACh Regulation (EC) No. 1907/2006;
3) INSTALLATION, POSITIONING AND FIXING
Art. VI2F-ALI must be installed within the indicated temperature limits and following the
instructions in this document.
The device should never be installed under the following conditions:
• where temperatures may be outside the required range;
• under direct sunlight;
• near heat generating devices;
• in places subject to extreme conditions of humidity and condensation;
• in places exposed to dusts, oils, chemicals, salt, etc.;
• in places subject to vibration or shock;
• in places exposed to hot air flows or smoke;
• outdoors or in places exposed to rain.
The device can be installed on DIN rail.
TO DOWNLOAD THE COMPLETE MANUAL OF THE 2-WIRE SYSTEM, SCAN THE QR CODE SHOWN ON THE DRAWINGS PAGE
VI2F-ALI - ALIMENTATORE DI IMPIANTO - GAMMA 2 FILI
1) GENERALI
Il dispositivo VI2F-ALI fa parte del sistema AVE
DOMINA Videocitofonia a 2 fili V44EASY
costituisce la fonte primaria di alimentazione.
Ogni dispositivo può alimentare un numero massimo
di 32 postazioni interne (monitor o cornette).
4) COLLEGAMENTI
Di seguito è riportato il significato dei morsetti di collegamento del dispositivo:
e ne Morsetto L: Linea V~ ingresso 230Vac
Morsetto N: Neutro V~ ingresso 230Vac
Morsetto Bus 1: 30 Vdc Uscita (*)
Morsetto Bus 2: 30 Vdc Uscita (*)
(*) L'uscita Bus dell'alimentatore può essere collegata indifferentemente alle postazioni
esterne o alle postazioni interne.
5) LED A BORDO DEL DISPOSITIVO
Il dispositivo monta n.3 LED:
L1: alimentazione – colore verde
ON se presente la tensione d'uscita - Lampeggiante se l'uscita è in sovraccarico
L2 e L3
Attualmente non utilizzati
7) CARATTERISTICHE TECNICHE
Alimentazione
Frequenza nominale
Assorbimento a vuoto
Assorbimento max
Tensione nominale in uscita
Corrente nominale in uscita
Dimensioni (L x H x P)
Massa
Moduli DIN
Classe ambientale secondo EN 62820-1-1
Temperatura di funzionamento
Altitudine max.
Grado di protezione
4) CONNECTIONS
The meaning of the device connection terminals is illustrated here below:
Terminal L: Line V~ input 230VAC
Terminal N: Neutral V~ input 230VAC
Terminal Bus 1: 30 VDC Output (*)
Terminal Bus 2: 30 VDC Output (*)
(*) The Bus output of the power supply unit can be connected to either the outdoor or
indoor station.
5) LEDS ON BOARD THE DEVICE
The device is fitted with No.3 LEDs:
L1: power supply - green
ON in the presence of output voltage - Flashing in case of output overload
L2 and L3
Currently not in use
7) TECHNICAL CHARACTERISTICS
Power supply
Rated frequency
No-load absorption
Max. absorption
Rated output voltage
Rated output current
Dimensions (L x H x D)
Weight
DIN modules
Environmental class as per EN 62820-1-1
Operating temperature
Maximum altitude
Protection rating
1
ITA
100 ÷ 240 Vac
50 ÷ 60 Hz
< 0,5 W
800 mA
RMS
30 Vcc
1,5A
144 x 90 x 64 mm
370 g
8
CLASSE III
Da -10°C a +55°C
2000 m s.l.m.
IP20 (IP40 quando installato)
100 ÷ 240 VAC
50 ÷ 60 Hz
< 0.5 W
800 mA
RMS
30 VDC
1.5 A
144 x 90 x 64 mm
370 g
8
CLASS III
From -10 °C to +55 °C
2000 m a.s.l.
IP20 (IP40 when installed)
