Models
GARK365TGG - 36" Hammered Granite
GARK485TGG - 48" Hammered Granite
GARK485XGG - 48" Hammered Granite
Modèles
GARK365TGG - 36" Ardoise Martelée
GARK485TGG - 48" Ardoise Martelée
GARK485XGG - 48" Ardoise Martelée
Modelos
GARK365TGG - 36" Granito Martillado
GARK485TGG - 48" Granito Martillado
GARK485XGG - 48" Granito Martillado
TABLE OF CONTENTS/TABLE DES MATIÈRES/ÍNDICE
SHELVING SAFETY .............................2
DIMENSIONS ......................................3
PARTS ..................................................4
ASSEMBLY INSTRUCTIONS ..............5
Shelving Use Requirements ..............5
Unpack .............................................5
Assemble & Complete ......................5
WARRANTY .........................................8
In U.S.A. call: 1-866-342-4089
W11026386D
Aux États-Unis, composer le : 1 866 342-4089
En los EE. UU., llame al: 1-866-342-4089
SÉCURITÉ DE L'ARMOIRE ................9
DIMENSIONS ....................................10
PIÈCES ..............................................11
INSTRUCTION D'ASSEMBLAGE .....12
de l'étagère .....................................12
Déballage ........................................12
Assemblage ....................................12
GARANTIE .........................................15
In Canada call: 1-800-807-6777
Au Canada, composer le : 1 800 807-6777
En Canadá, llame al: 1-800-807-6777

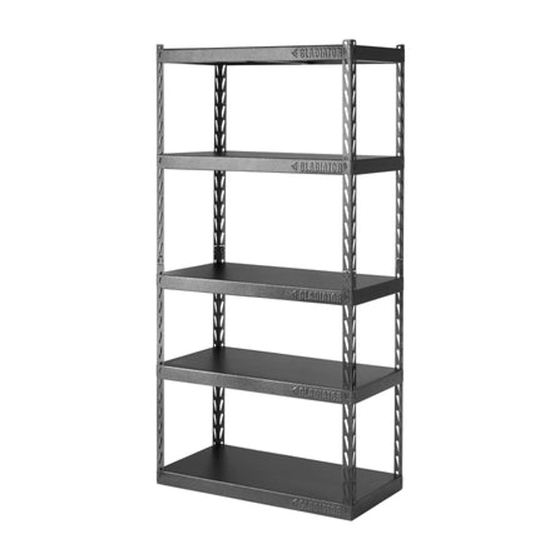

EZ CONNECT
RACK SHELVING
72" (1.83 m) HIGH
Assembly Instructions
ÉTAGÈRE EZ
CONNECT DE 72 PO
(1,83 m) DE HAUT
Instructions d'assemblage
ESTANTE EZ
CONNECT DE 72"
(1,83 m) DE ALTURA
Instrucciones de ensamblaje
SEGURIDAD DEL ARMARIO ............16
DIMENSIONES ..................................17
PIEZAS ...............................................18
ENSAMBLAJE ...................................19
Requisitos de uso del estante ........19
Desempaque ...................................19
Ensamble y complete .....................19
GARANTÍA .........................................22
www.gladiatorgarageworks.com
www.gladiatorgarageworks.ca
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Gladiator GARK365TGG
Summary of Contents for Gladiator GARK365TGG
-
Page 1: Table Of Contents
EZ CONNECT RACK SHELVING 72" (1.83 m) HIGH Assembly Instructions Models GARK365TGG - 36" Hammered Granite GARK485TGG - 48" Hammered Granite GARK485XGG - 48" Hammered Granite ÉTAGÈRE EZ Modèles CONNECT DE 72 PO GARK365TGG - 36" Ardoise Martelée GARK485TGG - 48" Ardoise Martelée (1,83 m) DE HAUT GARK485XGG - 48"... -
Page 2: Ez Connect Rack Shelving Safety
EZ CONNECT RACK SHELVING SAFETY Your safety and the safety of others are very important. We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages. This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others. -
Page 3: Dimensions
DIMENSIONS GARK485X* GARK485T* GARK365T* YGRK485X* YGRK485T* YGRK365T* 72" 72" 72" (183 cm) (183 cm) (183 cm) 24" 18" 18" (61.0 cm) (45.7 cm) (45.7 cm) 48" 48" 36" (122 cm) (122 cm) (91.4 cm) 47" 47" 35" (120 cm) (120 cm) (89.0 cm) 23"... -
Page 4: Parts
PARTS RACK P1 - Bottom Posts (4) P2 - Top Posts (4) P3 - Horizontal Support Beams (10) P4 - Side Support Beams (10) P5 - Tie Channel Support (5) P6 - Laminate Shelves (5) NOTE: No tools or hardware needed for assembly. -
Page 5: Assembly Instructions
ASSEMBLY INSTRUCTIONS End Frames/Support Beams Shelving Use Requirements Maximum weight limit is 1,000 lbs (454 kg) for each shelf, not ■ to exceed 5,000 lbs (2,268 kg) for the entire shelving unit. WARNING Excessive Weight Hazard Use two or more people to move shelving. Failure to do so can result in back or other injury. - Page 6 Attach support beams to bottom Assemble bottom post Use the bottom post (P1) and attach a horizontal support beam Repeat step 1 to assemble the other three corners, completing (P3) across front, and attach a side support beam (P4) to the the bottom shelf.
- Page 7 Assemble 4th shelf Add top post Repeat steps 1 and 2. We recommend adding a section at notch 8 from the top of the post. Add the horizontal and side support beams. Add tie channel support and shelf. Insert top post (P2) into bottom post (P1) until you hear a click. Check all beams and tie channels NOTE: Posts may appear loose until completion of step 8.
-
Page 8: Warranty
WARRANTY For warranty information: In the U.S.A. call 1-866-342-4089 or visit our website at www.gladiatorgarageworks.com In Canada call 1-800-807-6777 or visit our website at www.gladiatorgarageworks.ca... -
Page 9: Sécurité De L'armoire
ÉTAGÈRE EZ CONNECT SÉCURITÉ Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. Voici le symbole d’alerte de sécurité. -
Page 10: Dimensions
DIMENSIONS GARK485X* GARK485T* GARK365T* YGRK485X* YGRK485T* YGRK365T* 72" 72" 72" (183 cm) (183 cm) (183 cm) 24" 18" 18" (61,0 cm) (45,7 cm) (45,7 cm) 48" 48" 36" (122 cm) (122 cm) (91,4 cm) 47" 47" 35" (120 cm) (120 cm) (89,0 cm) 23"... -
Page 11: Pièces
PIÈCES PANIER P1 – Montants inférieurs (4) P2 – Montants supérieurs (4) P3 – Poutres de support horizontales (10) P4 – Poutres de support latérales (10) P5 – Traverses de support en U (5) P6 – Tablettes laminées (5) REMARQUE : L’assemblage ne requiert pas d’outil ou d’équipement. -
Page 12: Instruction D'assemblage
INSTRUCTION D’ASSEMBLAGE Bouts du cadre/poutres de support Exigences pour l’utilisation de l’étagère Charge maximale pour chaque tablette de 1 000 lb (454 kg) et ■ de 5 000 lb (2 268 kg) pour l’étagère en entier. AVERTISSEMENT Risque de poids excessif Au moins deux personnes sont requises pour déplacer les étagères. - Page 13 Assembler le bas Fixer les poutres de support aux montants inférieurs Utiliser le montant inférieur (P1) et fixer la poutre de support Répéter l’étape 1 pour les trois autres coins. La partie inférieure horizontal (P3) sur l’avant, puis fixer la poutre de support latérale de l’étagère est terminée.
- Page 14 Ajouter les montants supérieurs Assembler le 4 niveau Répéter les étapes 1 et 2. Nous recommandons d’ajouter le niveau suivant aux encoches 8 en comptant à partir du montant supérieur. Ajouter les poutres de support horizontales et latérales. Ajouter un travers de support en U et une tablette. Insérer un montant supérieur (P2) dans un montant inférieur (P1) jusqu’à...
-
Page 15: Garantie
GARANTIE Pour des informations concernant la garantie : Aux États-Unis, composer le 1 866 342-4089 ou visiter notre site Web à l’adresse www.gladiatorgarageworks.com Au Canada, composer le 1 800 807-6777 ou visiter notre site Web à l’adresse www.gladiatorgarageworks.ca... -
Page 16: Seguridad Del Armario
ESTANTE EZ CONNECT SEGURIDAD Su seguridad y la seguridad de los demás es muy importante. Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad. Este es el símbolo de alerta de seguridad. Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted y a los demás. -
Page 17: Dimensiones
DIMENSIONES GARK485X* GARK485T* GARK365T* YGRK485X* YGRK485T* YGRK365T* 72" 72" 72" (183 cm) (183 cm) (183 cm) 24" 18" 18" (61,0 cm) (45,7 cm) (45,7 cm) 48" 48" 36" (122 cm) (122 cm) (91,4 cm) 47" 47" 35" (120 cm) (120 cm) (89,0 cm) 23"... -
Page 18: Piezas
PIEZAS CANASTA P1 - Postes inferiores (4) P2 - Postes superiores (4) P3 - Vigas de soporte horizontales (10) P4 - Vigas de soporte laterales (10) P5 - Soporte de canales de enlace (5) P6 - Estanterías laminadas (5) NOTA: No se requieren herramientas para el ensamblaje... -
Page 19: Instrucciones De Ensamblaje
INSTRUCCIONES DE ENSAMBLAJE Marcos/vigas de soporte Requisitos de uso del estante El límite de peso máximo es de 1,000 lb (454 kg) para cada ■ estante; no exceda 5,000 lb (2,268 kg) para la unidad de estantería completa. ADVERTENCIA Peligro de Peso Excesivo Use dos o más personas para mover la estantería. - Page 20 Fije las vigas de soporte al poste Ensamble la parte inferior inferior Use el poste inferior (P1) y fije la viga de soporte horizontal (P3) Repita el paso 1 para ensamblar las tres esquinas restantes, con por el frente, y fije la viga de soporte lateral (P4) en el otro lado. lo que se completa la estantería inferior.
- Page 21 Ensamble la cuarta estantería Agregue el poste superior Repita los pasos 1 y 2. Se recomienda que agregue una sección en la hendidura 8 desde la parte superior del poste. Agregue las vigas de soporte horizontal y lateral. Agregue una fijación por canal de enlace y la estantería.
-
Page 22: Garantía
En Canadá, llame al 1-800-807-6777 o visite nuestro sitio web en www.gladiatorgarageworks.ca ® /™ ©2024 Gladiator. All rights reserved. Used under license in Canada. Tous droits réservés. Utilisé sous licence au Canada. W11026386D 05/24 Todos los derechos reservados. Usado en Canadá bajo licencia.
