UTILITECH and logo design are trademarks or

Serial Number

Purchase Date

Thank you for purchasing this

Question, problems or missing parts?

Before returning, contact us on:

866-994-4148, 8 a.m. - 8 p.m., EST, Monday - Sunday or

SG 24533

TILT TV MOUNT

UTILITECH

product.

ITEM #5989828

MODEL # RAD 42-90IN

INDOOR

EXTENDED

Espanol p. 16

Scan QR for video instructions

ascs@lowes.com.

Table of Contents

Chapters

Need help?

Do you have a question about the UTILITECH RAD 42-90IN and is the answer not in the manual?

Questions and answers

Summary of Contents for LF UTILITECH RAD 42-90IN

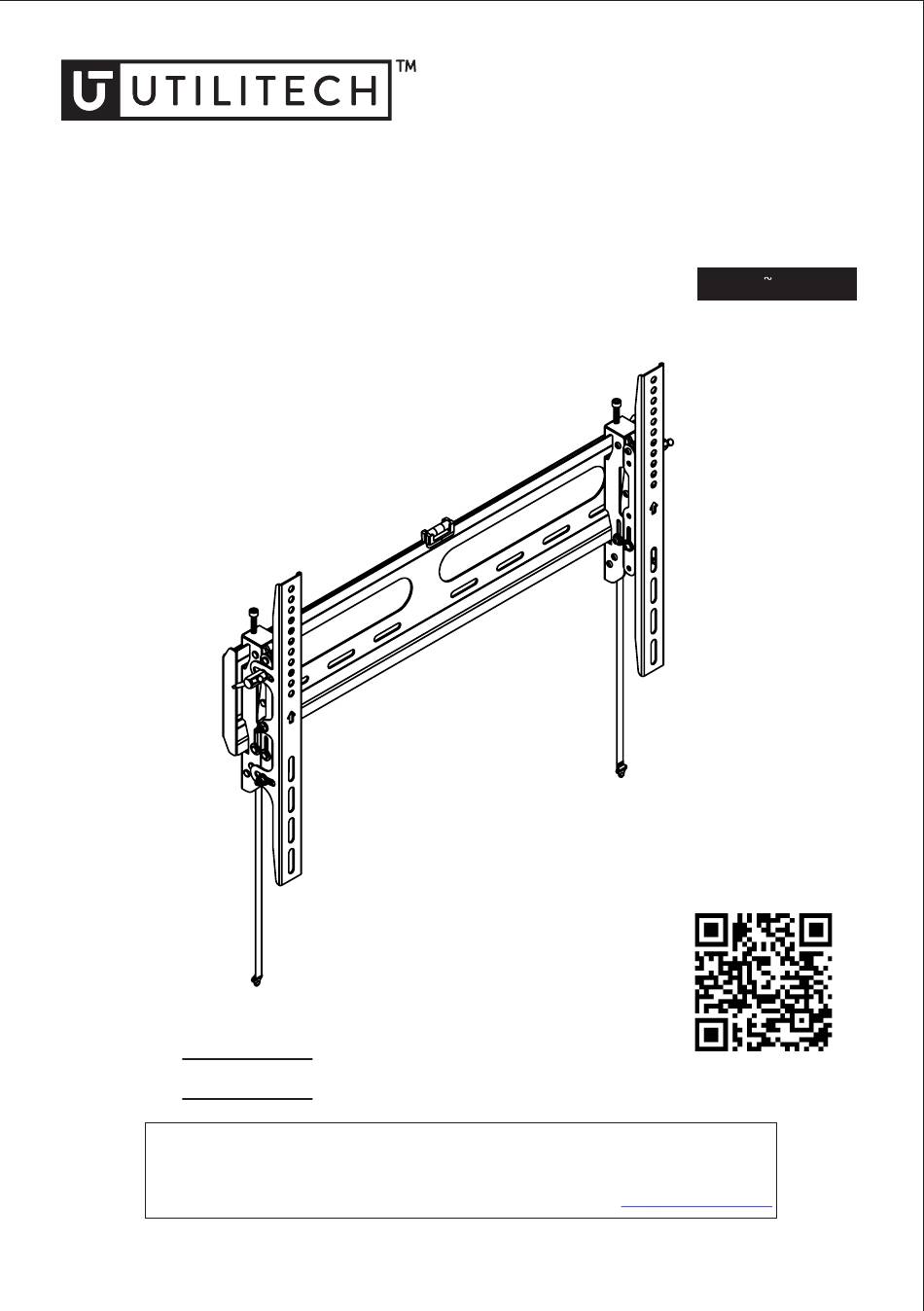

Page 1 ITEM #5989828 MODEL # RAD 42-90IN UTILITECH and logo design are trademarks or INDOOR registered trademarks of LF, LLC. All rights reserved. EXTENDED TILT TV MOUNT Espanol p. 16 Serial Number Scan QR for video instructions Purchase Date Thank you for purchasing this UTILITECH product.
Page 2: Table Of Contents
TABLE OF CONTENTS Package Contents Hardware Contents Safety information Preparation Speciﬁcations Assembly or Installation instruction Operating Instructions Warranty PRODUCT SPECIFICATIONS SPECIFICATIONS Supports most 42 in.-90 in. TVs. VESA 200x200 to 600x400 mm. Holds up to 130 lbs. (58.96 kg). Tilting (+8°/-10°). TV Bracket height adjustable Install in 5 easy steps.
Page 3: Package Contents
PACKAGE CONTENTS QUANTITY PART DESCRIPTION Wall plate Right TV Bracket Left TV Bracket Mounting Template...
Page 4: Hardware Contents
HARDWARE CONTENTS (shown actual size) Bubble label Allen Key 8x60 mm M8 mm 12x60 mm Qty. 1 Qty. 1 Lag bolt Lag washer Anchor Qty. 4 Qty. 4 Qty. 4 M4 x 12 M6 x 12 M8 x 20 M4 x 35 M6 x 35 M8 x 35 Screw...
Page 5: Safety Information
SAFETY INFORMATION Please read and understand this entire manual before attempting to assemble, operate or install the product. WARNING • FAILURE TO READ, THOROUGHLY UNDERSTAND, AND FOLLOW ALL INSTRUCTIONS CAN RESULT IN SERIOUS PERSONAL INJURY, DAMAGE TO PERSONAL PROPERTY, OR VOIDING OF FACTORY WARRANTY.
Page 6: Specifications
SPECIFICATIONS Dimensions and Mounting Conﬁgurations PRODUCT OVERVIEW VESA INTERFACE WALL PLATE MAX: 600mm (23.62 in) 25.98 in. (660mm) MIN: 200mm (7.87 in.) MAX: 400mm 5.90 in. (15.75 in.) (150mm) MIN: 200mm (7.87 in.) 16 in. (406.4mm) 18 in. (457.2mm) 24 in. (609.6mm) SIDE VIEW - EXTENDED &...
Page 7: Assembly Or Installation Instruction
ASSEMBLY INSTRUCTIONS 1a. For the ﬂat back ﬂat panel: Attach the left and right TV brackets (B) and (C) with a four washers (QQ) and four screws (*). *Note: TV brackets can be attached with M4 x 12- screws (JJ) or M6 x 12 screws (KK), or M8 x 20- screws (LL), depending on your TV.
Page 8 ASSEMBLY INSTRUCTIONS 1b. For curved back ﬂat panel: Secure TV brackets (B) and (C) with four spacers (*), four washers (QQ), and four screws (**). *Note: 5 mm spacers (SS) or 14 mm spacers (TT) can be used depending on your TV. **Note: TV brackets can be attached with M4 x 35 screws (MM), M6 x 35 screws (NN), M8 x 35 screws (OO), or M8 x 45 screws (PP) depending on your TV.
Page 9 ASSEMBLY INSTRUCTIONS 2. If the screws are too long, additional 5 mm spacers (SS), 14 mm spacers (TT) and washers (RR) may be needed. Hardware Used M8 Washer 5 mm Spacer 14 mm Spacer Wood Stud Installation Note: For concrete, proceed to step 9. 3.
Page 10 ASSEMBLY INSTRUCTIONS 4. Hold the mounting template (D) in the desired position and use a pencil to mark 4 holes locations. Note: Use a bubble level to level the mounting template (D). Mounting Template 5. Pre-drill marked 4 holes with a 7/32 in. wood drill bit Depth to a depth of 2.2 mounting template 2.2 in.
Page 11: Concrete Installation
ASSEMBLY INSTRUCTIONS Concrete installation 7. Hold the mounting template (D) in the desired position and use a pencil to mark 4 holes locations. Note: Use a bubble level to level the mounting template (D). Mounting Template 8. Pre-drill marked 4 holes with a 15/32 in. size 2.36 in.
Page 12: Final Installation
ASSEMBLY INSTRUCTIONS ASSEMBLY INSTRUCTIONS 10. Fix the wall plate (A) to the wall with four M8 lag- washers (HH) and four M8x60 mm lag bolts (GG) using the 1/2-in. socket wrench (not included). Note: Use a level (EE) to level mounting the Wall plate (A).
Page 13: Operating Instructions
OPERATING INSTRUCTIONS 12. You may need to loosen the knob of the TV brackets to tilt the TV to your desired angle. Please remember to tighten the knob after adjustment. Tilt +8 -10 Tilt +8 -10 Leveling 13. Adjust the screws on the TV bracket left and right to level the ﬂat panel, use the Allen key (FF).
Page 14: Warranty
WARRANTY This product is covered against defects in materials and workmanship for 5 years. The manufacturer will repair or replace the defective component or product, at its sole discretion. Failure to follow product care instructions from the manufacturer will void the warranty. To obtain warranty service, contact customer service at 866-994-4148.
Page 15 Printed in India...
Page 16 ARTÍCULO #5989828 MODELO # RAD 42-90IN UTILITECH y el diseño del logotipo son marcas comerciales o SOPORTE DE TV marcas registradas de LF, LLC. Todos los derechos reservados. TELEVISOR CON INCLINACIÓN EXTENDIDA Número de serie Fecha de compra Gracias por comprar este producto UTILITECH ¿Preguntas, problemas o piezas faltantes?
Page 17: Especificaciones Del Producto
ÍNDICE Contenido del paquete Aditamentos Información de seguridad Preparación Especiﬁcaciones Instrucciones de ensamblaje o instalación Instrucciones de funcionamiento Garantía ESPECIFICACIONES DEL PRODUCTO ESPECIFICACIONES Es compatible con la mayoría de los televisores de 106.68 cm a 228.6 cm. VESA 200x200 a 600x400 mm. Sostiene hata 58.96 kg (130 lb).
Page 18: Contenido Del Paquete
CONTENIDO DEL PAQUETE PIEZA CANTIDAD DESCRIPCIÓN Placa para pared Soporte derecho para televisor Soporte izquierdo para televisor Plantilla para montaje...
Page 19: Aditamentos
ADITAMENTOS (se muestran en tamaño real) Etiqueta para la Llave Allen Pernos de cabeza Arandela para Ancla de burbuja Cant. 1 Cant. 1 cuadrada pernos de cabeza expansión de 8x60 mm cuadrada 12x60 mm Cant. 4 M8 mm Cant. 4 Cant.
Page 20: Información De Seguridad
INFORMACIÓN DE SEGURIDAD Lea y comprenda completamente este manual antes de intentar ensamblar, usar o instalar el producto. ADVERTENCIA • ASEGÚRESE DE LEER, COMPRENDER Y SEGUIR LAS INSTRUCCIONES ADECUADAMENTE; DE LO CONTRARIO, PUEDEN OCASIONARSE LESIONES PERSONALES GRAVES, DAÑOS A LA PROPIEDAD O ANULACIÓN DE LA GARANTÍA DE FÁBRICA.
Page 21: Especificaciones
ESPECIFICACIONES Dimensiones y conﬁguraciones de montaje DESCRIPCIÓN GENERAL DEL PRODUCTO INTERFAZ VESA PLACA PARA PARED MÁXIMO: 600 mm (23.62 in.) 65.98 cm (25.98 in.) MÍNIMO: 75 mm (2.95 in.) MÁXIMO: 400 mm 5.90 in. (15.75 in.) (150 mm) MÍNIMO: 200 mm (7.87 in.) 40.64 cm (16 in.) 45.72 cm (18 in.)
Page 22: Instrucciones De Ensamblaje O Instalación
INSTRUCCIONES DE ENSAMBLAJE 1a. Para el panel plano con parte posterior plana: Fije los soportes para televisor izquierdo y derecho (B) y (C) con cuatro arandelas (QQ) y cuatro tornillos (*). *Nota: los soportes para televisor se pueden ﬁjar con tornillos M4x12 (JJ), M6x12 (KK) o M8x20 (LL), según su televisor.
Page 23 INSTRUCCIONES DE ENSAMBLAJE 1b. Para panel plano con parte posterior curva: Asegure los soportes para televisor (B) y (C) con cuatro espaciadores (*), cuatro arandelas (QQ) y cuatro tornillos (**). *Nota: se puede utilizar espaciadores de 5 mm (SS) o de 14 mm (TT), según su televisor. **Nota: los soportes para televisor se pueden ﬁjar con tornillos M4x35 (MM), M6x35 (NN), M8x35 (OO) o M8x45 (PP), según su televisor.
Page 24 INSTRUCCIONES DE ENSAMBLAJE 2. Si los tornillos son demasiado largos, es posible que se necesiten espaciadores adicionales de 5 mm (SS), de 14 mm (TT) y arandelas (RR). Aditamentos utilizados Arandela M8 Espaciador de 5 mm Espaciador de 14 mm Instalación en vigas de madera Nota: para paredes de concreto, continúe con el paso 9.
Page 25 INSTRUCCIONES DE ENSAMBLAJE 4. Sostenga la plantilla de montaje (D) en la posición deseada y use un lápiz para marcar las ubicaciones de 4 oriﬁcios. Nota: utilice un nivel de burbuja para nivelar la plantilla de montaje (D). Plantilla para montaje 5.
Page 26 INSTRUCCIONES DE ENSAMBLAJE Instalación en concreto 7. Sostenga la plantilla de montaje (D) en la posición deseada y use un lápiz para marcar las ubicaciones de 4 oriﬁcios. Nota: utilice un nivel de burbuja para nivelar la plantilla de montaje (D). Plantilla para montaje 8.
Page 27: Instrucciones De Ensamble
INSTRUCCIONES DE ENSAMBLE 10. Fije la placa de pared (A) a la pared con cuatro arandelas para pernos de cabeza cuadrada M8 (HH) y cuatro pernos de cabeza cuadrada M8x60 mm (GG) con la llave de tuerca de 12.7 mm. (no incluida).
Page 28: Instrucciones De Funcionamiento
INSTRUCCIONES DE FUNCIONAMIENTO 12. Es posible que necesite aﬂojar la perilla de los soportes para televisor para inclinar el televisor al Inclinación ángulo deseado. Recuerde apretar la perilla después +8 -10 del ajuste. Inclinación de +8° -10° Nivelación 13. Ajuste los tornillos en el soporte de televisor de la izquierda y de la derecha para nivelar el panel plano;...
Page 29: Garantía
GARANTÍA Este producto tiene garantía contra defectos en los materiales y mano de obra por 5 años. El fabricante reparará o reemplazará el componente o producto defectuoso según su propio criterio. El incumplimiento de las instrucciones del fabricante acerca del cuidado del producto anulará...
Page 30 Impreso en India...
