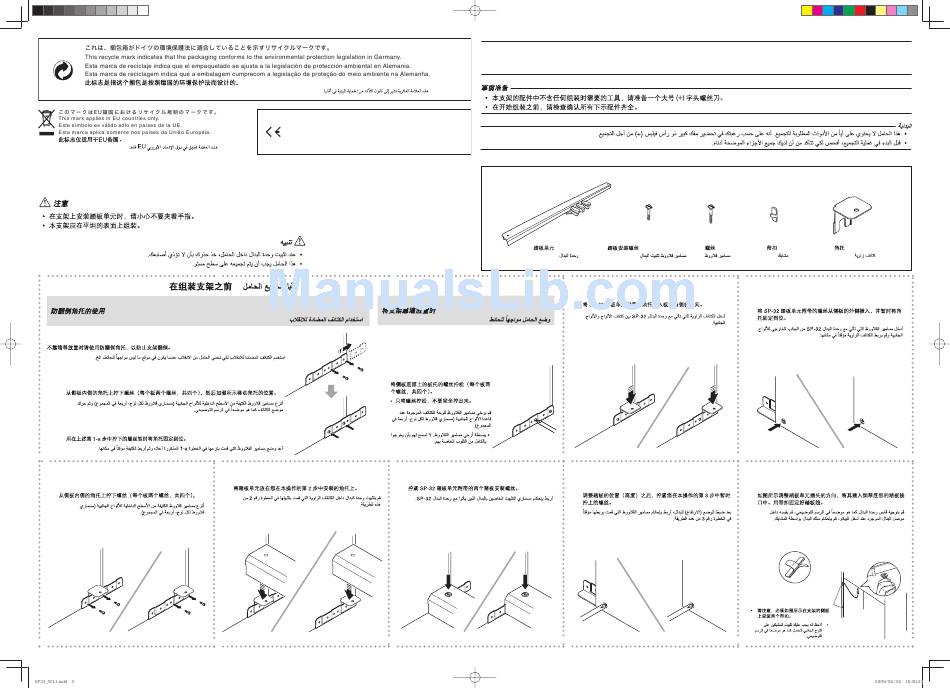

PRECAUÇÃO
• Ao instalar a unidade de pedais no suporte, tome cuidado para não prender os dedos.
• O suporte deve ser montado em uma superfície plana.
Antes de montar o suporte /
USO DOS BRAÇOS ANTI-TOMBAMENTO
Use os braços anti-tombamento para evitar que o suporte tombe quando estiver em um lugar que não
seja contra uma parede, etc.
1
-a Retire os parafusos do braço desde as superfícies interiores dos painéis laterais (dois
parafusos de cada painel, num total de quatro) e, em seguida, desloque a posição dos braços
como mostrado na fi gura.
1
-b Recoloque os parafusos retirados no passo 1-a acima e aperte os braços temporariamente em
posição.
4
Retire os parafusos do braço desde as superfícies interiores
dos painéis laterais (dois parafusos de cada painel, num total
de quatro).
Manufacturer:
CASIO COMPUTER CO.,LTD.
6-2, Hon-machi 1-chome, Shibuya-ku, Tokyo 151-8543, Japan
Responsible within the European Union:
CASIO EUROPE GmbH
Casio-Platz 1, 22848 Norderstedt, Germany
/
LOCALIZAÇÃO DO SUPORTE CONTRA UMA PAREDE
1
Afrouxe os parafusos dos braços dos
painéis na parte inferior dos painéis laterais
(dois parafusos de cada painel, num total
de quatro).
• Simplesmente afrouxe os parafusos. Não
os deixe sair completamente dos seus
furos.
5
6
Monte a unidade de pedais nos braços angulares instalados no
passo 2 deste procedimento.
PREPARATIVOS
PREPARATIVOS
• Este suporte não inclui nenhuma das ferramentas necessárias para montá-lo. O usuário deve preparar uma chave de fenda Phillips grande
(+) para a montagem.
• Antes de começar a montagem, certifi que-se de que tenha todas as peças mostradas abaixo.
Unidade de pedais
2
Insira os braços angulares que vêm com a unidade de pedais
SP-32 entre os braços dos painéis e os painéis laterais.
7
Aperte fi rmemente os dois parafusos de instalação de pedal
Depois de ajustar a posição (altura) do pedal, aperte
que vêm com a unidade de pedais SP-32.
fi rmemente os parafusos apertados temporariamente no passo
3 deste procedimento.
× 2
× 2
× 2
Parafusos de instalação de pedal
Parafusos
Grampos
3
Insira os parafusos que vêm com a unidade de pedais
SP-32 desde o exterior dos painéis laterais e aperte os braços
angulares temporariamente em posição.
8
Orientando o plugue da unidade de pedais como mostrado na
ilustração, conecte-o ao conector de pedais na parte inferior do
piano. Segure o cabo dos pedais com os grampos.
Repare que você deve instalar os
dois grampos no painel lateral do
suporte como mostrado na ilustração.
× 2
Braços angulares
