BEDIENUNGSANLEITUNG

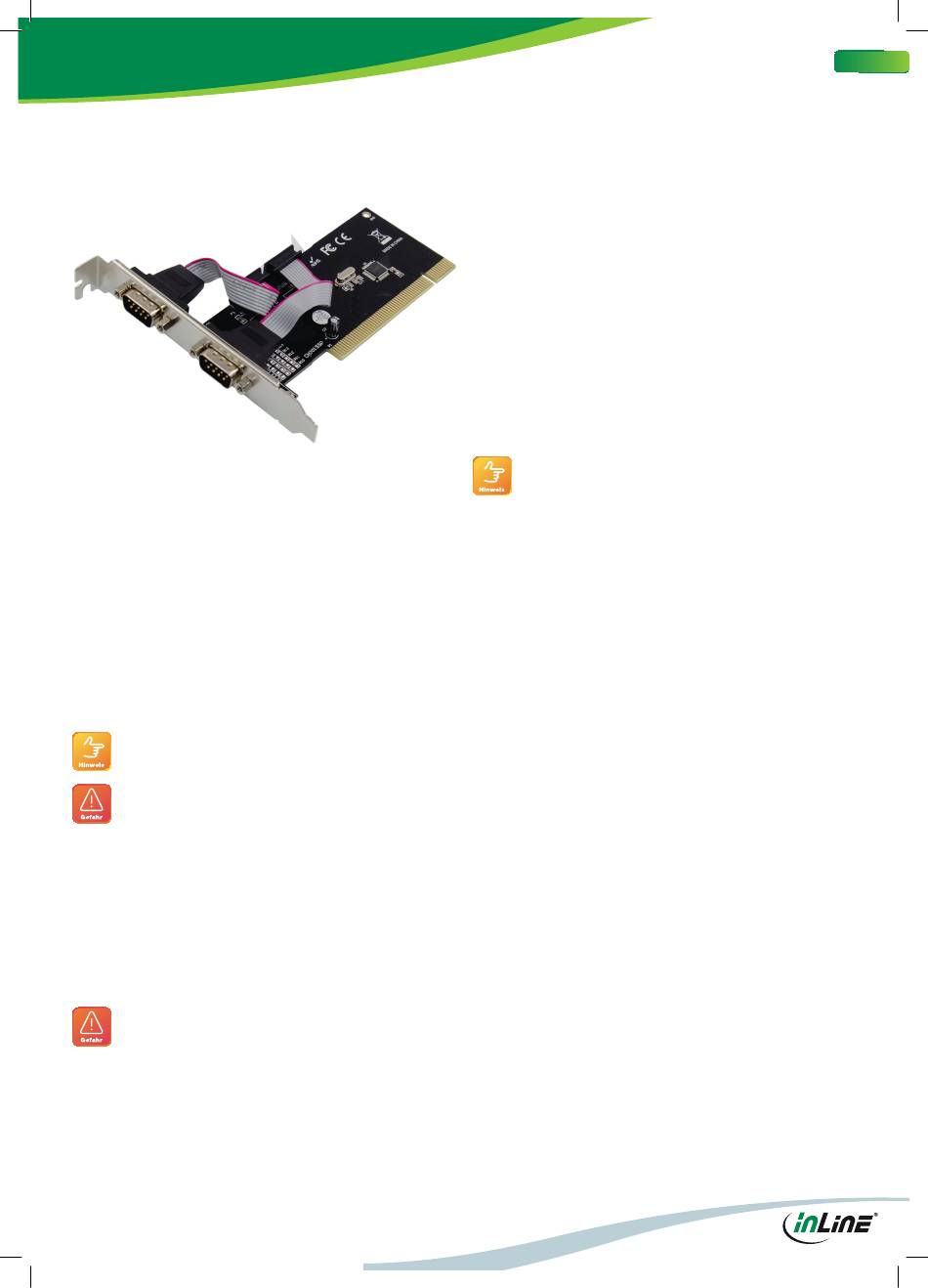

InLine® Schnittstellenkarte, 2x 9pol seriell, PCI
ALLGEMEINES
Gültigkeit:
Diese Bedienungsanleitung gilt für folgendes Produkt:
• 66636A InLine® Schnittstellenkarte, 2x 9pol seriell, PCI
Hersteller:
INTOS ELECTRONIC AG
Siemensstraße 11
D-35394 Gießen
service@inline-info.com
Datum: 06 / 2024
LIEFERUMFANG
1x InLine® Schnittstellenkarte
1x Treiber-CD
1x Bedienungsanleitung (Deutsch/Englisch)
Prüfen Sie den Lieferumfang auf Vollständigkeit. Sollten einzelne Bestandteile fehlen,
kontaktieren Sie bitte Ihren Fachhändler.
Dieses Symbol kennzeichnet Informationen, die zum besseren Verständ-
nis beitragen.
Dieses Symbol weist darauf hin, dass grundlegende Gefahren für die
Gesundheit von Personen bestehen können.
ERKLÄRUNG VON WARNSYMBOLEN UND HINWEISEN
BESTIMMUNGSGEMÄSSE VERWENDUNG
Diese InLine® Schnittstellenkarte ist eine Zusatzkarte zum Einstecken in den Com-
puter.
• Kann mit Windows und Linux verwendet werden
• Installation in freiem PCI-Steckplatz auf dem Mainboard des Computers
ALLGEMEINE WARNHINWEISE
• Öffnen Sie das Computergehäuse nicht für die Installation, bevor die Strom-
quelle abgezogen ist
• Vor Staub und Feuchtigkeit schützen
Wenn das Computergehäuse geöffnet ist, können spannungsführende Teile
berührt werden, es besteht die Gefahr eines Stromschlags und die Instal-
lation muss möglicherweise von einem Fachbetrieb durchgeführt werden.
NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG
Als nicht bestimmungsgemäße Verwendung im Sinne einer vorhersehbaren Fehl-
anwendung gilt Folgendes:
• Installieren Sie die Schnittstellenkarte in den richtigen Steckplatz, da sonst
Computer und Karte beschädigt werden können.
• Vermeiden Sie bei der Installation das Auftreten von Kurzschlüssen oder
Bypässen.
EINFÜHRUNG
Diese InLine® Schnittstellenkarte kann auf jedem PCI-fähigen PC-Desktop-Sys-
tem installiert werden.
Die Karte verwendet den CH351Q-Chipsatz, der eine maximale Datenrate von
2Mb/s unterstützt.
Sie wird für die Erweiterung des seriellen RS232-Anschlusses, ein serielles Netz-
werk, die RS485-Kommunikation und den Parallel-/Druckeranschluss verwendet.
SYSTEMANFORDERUNG
• Mainboard mit einem verfügbaren PCI-Steckplatz
• Unterstützendes Betriebssystem
• Optisches Laufwerk für die Treiberinstallation
• Optional können Treiber auf folgender Seite heruntergeladen werden:
www.inline-info.com/downloadcenter
Bevor Sie die Schnittstellenkarte installieren und aktivieren, stellen Sie
bitte sicher, dass Sie eine vollständige Sicherung Ihrer vorhandenen
Daten von der Festplatte haben. Der Hersteller ist nicht verantwortlich
für die Datenübermittlung aufgrund von Missbrauch, Fehlanwendung oder Nach-
lässigkeit. Sollten Sie ein Installationsproblem haben, wenden Sie sich bitte an
Ihren Händler.
EIGENSCHAFTEN / SPEZIFIKATIONEN
• Chipsatz WCH CH351Q
• Entspricht PCI V2.2
• Kompatibel mit dem Industriestandard 16C450\16C550\16C552 UART
• Unterstützt bidirektionale Datenübertragung, die Übertragungsgeschwindigkeit
beträgt bis zu 2 MB
• Eingebautes SPP PS/2 EPP ECP, kompatibel mit IEEE1284 Druckprotokoll
• Unterstützt 5-6-7-8-Bit serielles Format
• Unterstützt 1 oder 2 Stop-Bit-Betrieb
• Unterstützt Hardware-Flusskontrollsignal CTS und RTS, automatischen Hands-
hake und automatische Übertragungsratenkontrolle, kompatibel mit TL16C550C
• Baudrate der seriellen Schnittstelle bis zu 115200 Bits pro Sekunde
• Unterstützt Microsoft Windows 98 oderf neuer, Server 2003 oder neuer, Linux,
DOS
• Chipinterner 16-Byte-FIFO im Sende- und Empfangspfad jedes Anschlusses
• Unterstützt serielle Rahmenfehlererkennung, unterstützt Break line interval
HARDWARE-INSTALLATION
1. Schalten Sie Ihren Computer und alle daran angeschlossenen externen Geräte aus
2. Trennen Sie Ihren Computer von der Stromquelle, ziehen Sie den Stecker des
Netzkabels, trennen Sie alle Peripheriegeräte
3. Öffnen Sie das Computergehäuse. Schlagen Sie für weitere Details im Hand-
buch des Computers nach
4. Suchen Sie einen freien PCIe-Steckplatz und entfernen Sie die Slotblende.
Verwahren Sie die Halterungsschraube für den späteren Gebrauch
5. Richten Sie die Karte horizontal zum PCI-Steckplatz aus und stecken Sie sie
fest und gleichmäßig in den Steckplatz
6. Sobald Sie die Karte richtig in den Steckplatz eingesetzt haben, befestigen Sie
sie mit der Halterungsschraube am Computergehäuse
7. Schließen und sichern Sie das Computergehäuse. Schalten Sie Ihren Compu-
ter ein, nachdem Sie alle Peripheriegeräte und das Netzkabel angeschlossen
haben
