EBS PIR-CAM-30 AVA PRO Quick Start Manual

PIR-CAM-30
1. Opis
. Bezprzewodowa czujka PIR-CAM-30 umożliwia detekcję ruchu w chronionym obszarze, a dzięki wbudowanej kamerze pozwala
wizualnie weryfikować zdarzenia wywołujące naruszenia. Zastosowanie diody podczerwonej sprawia, że czujka jest w stanie wykonać zdjęcia
przy braku oświetlenia w zupełnej ciemności. Zrobione zdjęcie wysyłane jest do serwera, którego parametry (adres i port) należy zdefiniować
podczas konfiguracji centrali (patrz instrukcję do EBS Config 2.0, rozdział Ustawienia centrali, opcja Server zdjęć), oraz zapisywane do
wewnętrznej pamięci na kartę microSD (jeśli zamontowano). PIR-CAM-30 został zaprojektowany do współpracy z systemem alarmowym
CPX300W.
Uwaga: Parametry do serwera zdjęć (OSM.Vision) należy ustawić zgodnie z danymi otrzymanymi od dostawcy usługi monitoringu.
2. Właściwości.
Detekcja w technologii pasywnej podczerwieni,
Dwa kanały zapisu zdjęć – na OSM.Vision oraz na kartę pamięci microSD,
Zdjęcia w rozdzielczości QVGA (320x240 pikseli),
Kompensacja temperaturowa,
Sygnał testowy co 15 minut, alarm wraz ze zdjęciem ze strefy kontrolowanej nie rzadziej niż co 3 minuty,
Możliwość podłączenia zewnętrznego zasilania,
Maksymalny zasięg transmisji w otwartej przestrzeni 1200 m,
Sygnał sabotażu przy otwarciu obudowy oraz zerwaniu przy montażu bezpośrednio do ściany na wkręty.
3. Wybór miejsca instalacji czujki.
z dala od źródeł ciepła (np. grzejników, okien wystawionych na ekspozycję światła), wentylatorów, metalowych obiektów, dużych pól
magnetycznych,
z dala od przedmiotów ograniczających widoczność strefy kontrolowanej,
z dala i nie na wprost przedmiotów wprawianych w ruch przez powiewy (np. zasłony/firanki przy oknach),
na wysokości około 2,1 – 2,4 m.
4. Montaż baterii.
tak, aby do otwarcia obudowy (np. w celu wymiany baterii) nie
były potrzebne żadne dodatkowe narzędzia. W tym celu należy
przycisnąć czujkę w miejscu wskazanym na rys. 1 (krok 1), i
rozchylić obudowę (krok 2). Następnie należy wyjąć zużyte baterie,
włożyć nowe (3 x AA 1,5V) z zachowaniem kierunku polaryzacji i
złożyć obudowę.
5. Parowanie.
Włożenie baterii do niesparowanej czujki spowoduje jednokrotne mignięcie niebieskiej diody. Do systemu można ją dodać
wykorzystując komunikację radiową poprzez:
Wciśnięcie przycisku ADD+ na płycie głównej centrali. Po przyciśnięciu centrala wejdzie w stan parowania, co zasygnalizowane zostanie
świeceniem żółtej diody powyżej przycisku. Następnie należy włożyć baterię do czujki. Gdy centrala wykryje czujkę zielona dioda RFMON
oraz niebieska dioda MODE zamigają trzykrotnie w sekwencji
niebieskiej diody w czujce. UWAGA: Aby wyjść z trybu parowania należy nacisnąć przycisk EXIT.
Wykorzystanie funkcji „Wykryj urządzenie" w aplikacji EBS Config 2.0 (patrz instrukcja do EBS Config 2.0 zakładka Urządzenia).
Czujkę można również dodać poprzez wpisanie numeru seryjnego w aplikacji desktopowej EBS Config 2.0 lub poprzez odczyt kodu QR w
aplikacji mobilnej o tej samej nazwie. UWAGA: Należy pamiętać, że dodawanie urządzeń w ten sposób wymaga wysłania konfiguracji do
centrali!
6. Rozparowanie.
Wciśnięcie przycisku DEL- na płycie centrali. Proces rozparowywania zasygnalizowany zostanie świeceniem żółtej diody powyżej
przycisku. Naciśnięcie i zwolnienie switcha sabotażowego na czujce (np. poprzez zamknięcie i rozchylenie tylnej pokrywy czujki) rozparuje
ją z centralą, co czujka potwierdzi jednokrotnym mignięciem niebieskiej diody. Po rozparowaniu czujki centrala automatycznie wraca do
normalnego trybu pracy.
Wyjmowanie baterii. Aby rozparować czujkę należy trzykrotnie wykonać następujące czynności:
2. wcisnąć switch sabotażowy na ok. 2 sekundy
1. wyjąć baterię (np. poprzez zamknięcie i otwarcie tylnej
pokrywy)
Rozparowanie zostanie potwierdzone jednokrotnym mignięciem niebieskiej diody. UWAGA: Po rozparowaniu czujki tą metodą, powinno się ją
usunąć również z centrali! Sposób ten należy traktować jako awaryjny, w przypadku braku dostępu do centrali.
EBS Sp. z o. o.
ul. Bronisława Czecha 59, 04-555 Warszawa, POLSKA
Pomoc techniczna: tel. +48 22 51 88 477, e-mail: support@ebssmart.com
www.ebssmart.com
AVA PRO Czujka ruchu z kamerą
Czujka powinna być zamontowana:
Czujka PIR-CAM-30 została zaprojektowana
Włożenie baterii do sparowanej czujki spowoduje dwukrotne mignięcie niebieskiej diody. Można ją rozparować poprzez:

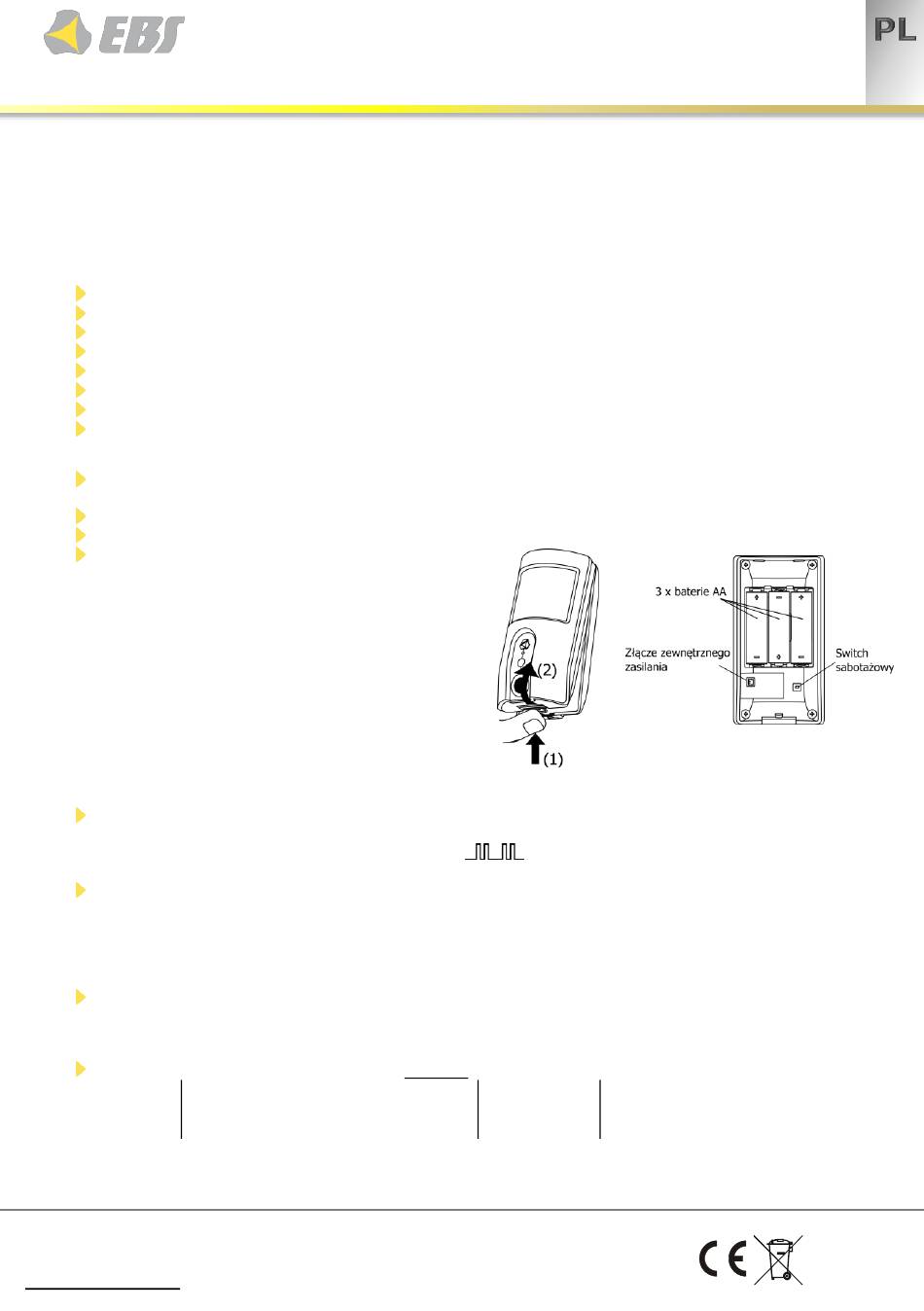

Rys. 1. Sposób
otwarcia obudowy.
, a sparowanie zostanie potwierdzone dwukrotnym mignięciem
4. wcisnąć switch sabotażowy na ok. 1 sekundę
3. włożyć baterię (np. poprzez zamknięcie i otwarcie tylnej
pokrywy)
Rys. 2. Widok tylnej
obudowy.
