litemove SEC Series Installation Manual

K 2511
SEC-110 (Type name. SECM4)
K 2510
SEC-150 (Type name. ACM4)
X
The SEC-110 headlight is for DC AC power source 12V (8V-16V) only.
EN EN
X
The SEC-150 headlight is for DC AC power source 12V (11V-16V) only.
Do not use it to an AC power source (e.g. a dynamo)!
Connecting over voltage power may cause the lamp to be destroyed!
The headlight comes without switch, switching on and o by the system of the bike.
Dieser SEC-110 Scheinwerfer ist nur für eine Gleichspannungsstromquelle ( DC AC ) 12V (8V-16V).
DE DE
Dieser SEC-150 Scheinwerfer ist nur für eine Gleichspannungsstromquelle ( DC AC ) 12V (11V-16V).
Keine Wechselspannungsquelle ( z.B. Dynamo ) benutzen!
Anschuss an Überspannung kann zur Zerstörung des Scheinwerfers führen!
Scheinwerfer ohne Lichtschalter. Ein- und Ausschalten durch Bike System Bedieneinheit.
Hinweis: Die Texte in deutscher Sprache beinhalten teilweise zusätzliche Informationen die
nur im Geltungsbereich der StVZO Gültigkeit haben.

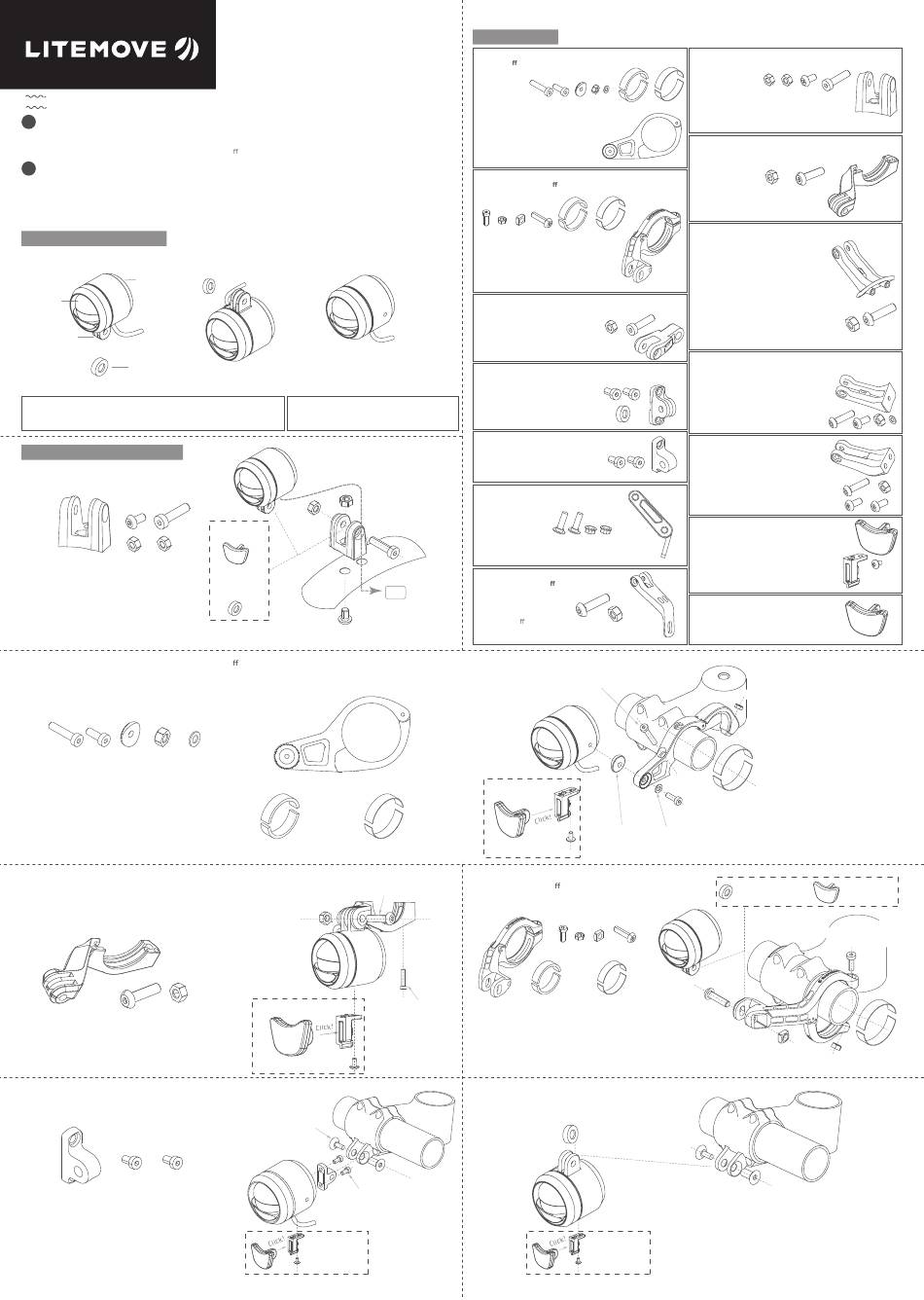

Product Overview | Produktübersicht
Model No. SEC110D/ 150D Model No. SEC110U/ 150U
Light body
| Gehäuse
MTi Lens
| MTi Linse
Electric wire
| Scheinwerfer-Kabel
Mount holder
| Aufnahme für Halter
Spacer
| Abstandshalter
Product Includes | Inhalt:
1 x Headlight with electric wire | 1x Scheinwerfer mit Scheinwerfer-Kabel
1 x Spacer | 1x Abstandshalter
Installation Guide | Installationsanleitung
Front fender adapter | Schutzblech-Adapter
Available for SEC110D/ 150D | Verfügbar für SEC110D/ 150D
Model no. AP3
Includes | Inhalt:
1 x Front fender adapter
| 1 x Schutzblech-Adapter
1 x M5 20mm bolt | 1 x M5 20mm Schraube
1 x M5 8 mm bolt | 1 x M5 8mm Schraube
2 x M5 4mm nut | 2 x M5 4mm Mutter
The Fender is not included in the package. Please check the compatibility of the fender.
| Das Schutzblech ist nicht im Lieferumfang enthalten. Bitte prüfen Sie die Kompatibilität des Schutzblechs.
Handlebar bracket / mount for Ø 31.8 / 35mm | Kunststo Lenkerhalter Ø 31.8 / 35mm
Available for SEC110S/ 150S | Verfügbar für SEC110S/ 150S
Model no. PHB31850
Includes | Inhalt:
1 x Handlebar bracket / mount | 1x Lenkerhalter
1 x spacer | 1 x Abstandshalter
1 x M4 12mm bolt | 1 x M4 12mm Schraube
1 x M4 25mm bolt | 1 x M4 25mm Schraube
2 x 0.5mm pad | 2 x 0.5mm Pad
2 x 2.5mm pad | 2 x 2.5mm Pad
1 x M4 Washer | 1 x M4 Beilagscheibe
1 x M4 nut | 1 x M4 Mutter
GoPro style mount for BOSCH Intuvia (BUI251/ BUI255) & Nyon (BUI275) display holder
| Halter für BOSCH Intuvia (BUI251/ BUI255) & Nyon (BUI275)
Available for SEC110U/ 150U | Verfügbar für SEC110U/ 150U
Model no. GO-B01
Includes | Inhalt:
1 x Mount for Bosch | 1 x Halter für Bosch
1 x M5 20mm bolt | 1 x M5 20mm Schraube
1 x M5 4mm nut | 1 x M5 4mm Mutter
Headlight rear adapter (eccentric)/ space 10 mm
| Hinterer Adapter (Exzenter)/ 10 mm Abstand
Available for SEC110S/ 150S | Verfügbar für SEC110S/ 150S
Model No. AP2A
Includes | Inhalt:
1 x Rear adapter | 1 x Hinterer Adapter
2 x M4 8mm bolt | 2 x M4 8mm Schrauben
The stem is not included in the package.
Please check the compatibility of the stem.
| Der Vorbau ist Lieferumfang nicht enthalten.
Bitte überprüfen Sie die Komptabilität des Vorbaus.
SEC Headlight Series
| SEC Scheinwerfer Serie
User installation Guide | Bedienungsanleitung
E-Bike headlight for speeds up to 25 km/h (Pedelec)
| E-Bike Scheinwerfer bis zu 25 Km/h (Pedelec)
X
X
Model No. SEC110S/ 150S
* To use with handlebar mount / bracket
(Model no. PHB31850)
| Zur Verwendung mit Lenkerhalter
(Model no. PHB31850)
Product Includes | Inhalt:
1 x Headlight with electric wire
| 1x Scheinwerfer mit Scheinwerfer-Kabel
Power cable can go through the adapter.
| Das Lichtkabel kann durch den
Adapter geführt warden.
M5 20mm bolt
| M5 20mm Schraube
Reflector RF1
*Max. 4 Nm
| Reflektor RF1
OR
Spacer
| Abstandshalter
M5 8mm bolt
| M5 8mm Schraube
*Max. 3 Nm
2.5mm
→ ø31.8
* Max. 4 Nm
* M4 Bolt for Bosch
Model no. RFD
(Not included)
| M4 Schraube für Bosch
(Nicht im Lieferumfang)
* Max. 1 Nm
*Max. 2 Nm
Mount on stem
| Am Vorbau
Bolt for stem (Not included)
| Schraube für Vorbau
( nicht im Lieferumfang )
M4 8mm bolt
| M4 8mm Schraube
*Max. 2 Nm
Model No. RFD
*Max. 2 Nm
Accessories | Zubehör
Handlebar bracket / mount for Ø 31.8 / 35mm
| Kunststo Lenkerhalter Ø 31.8 / 35mm
Model no. PHB31850
1 x Handlebar bracket / mount | 1x Lenkerhalter
1 x spacer | 1 x Abstandshalter
1 x M4 12mm bolt | 1 x M4 12mm Schraube
1 x M4 25mm bolt | 1 x M4 25mm Schraube
2 x 0.5mm pad | 2 x 0.5mm Pad
2 x 2.5mm pad | 2 x 2.5mm Pad
1 x M4 Washer | 1 x M4 Beilagscheibe
1 x M4 nut | 1 x M4 Mutter
Handlebar bracket / mount: Ø31.8 & 35mm/ universal
| Universeller Kunststo Lenkerhalter Ø 31.8 / 35mm
Model No. PHBU31850
1 x Handlebar bracket / mount | 1x Lenkerhalter
1 x M4 12mm bolt | 1 x M4 12mm Schraube
1 x M4 nut | 1 x M4 Mutter
1 x M5 20mm bolt | 1 x M5 20mm Schraube
1 x M5 DIN 577 nut | 1 x M5 DIN 577 Mutter
2 x 0.5mm pad | 2 x 0.5mm Pad
2 x 2.5mm pad | 2 x 2.5mm Pad
Stem (face cap) adapter
| Vorbau Adapter , Verlängerung GoPro kompatibel
Model no. AP1
1 x Stem (face cap) adapter | 1 x Vorbau Adapter
1 x M5 20mm bolt | 1 x M5 20mm Schraube
1 x M5 4mm nut | 1 x M5 4mm Mutter
Headlight rear adapter/ space 9.4mm (GoPro compatible)
| Hinterer Adapter / 9.4 mm Abstand (GoPro-kompatibel)
Model No. AP2
1 x Rear adapter | 1 x Hinterer Adapter
1 X Spacer | 1 x Abstandshalter
2 x M4 8mm bolt | 2 x M4 8mm Schrauben
Headlight rear adapter (eccentric)/ space 10 mm
| Hinterer Adapter (Exzenter)/ 10 mm Abstand
Model No. AP2A
1 x Rear adapter | 1 x Hinterer Adapter
2 x M4 8mm bolt | 2 x M4 8mm Schrauben
Aluminum 2 axles fork mount
| Verstellbarer CNC Aluminium Gabelhalter
Model no. FK2A
1 x 2 axles fork mount | 1x 2 Arme für Halter
2 x M5 Mutual to lock bolt | 2x M5 Halteschrauben
2 x M5 Mutual to lock nut | 2x M5 Kontermutter
Universal fork mount
| Universeller Kunststo Gabelhalter
+ -
Model no. FKPL
1 x Plastic fork mount
| 1 x Kunststo Gabelhalter
1 x M5 20mm bolt | 1 x M5 20mm Schraube
1 x M5 4mm nut | 1 x M5 4mm Mutter
M4 25mm bolt | M4 25mm Schraube
*Max. 2 Nm
Model no. RFD
0.5mm
→ ø35
*Max. 2 Nm
Handlebar bracket / mount: Ø31.8 & 35mm/ universal
| Universeller Kunststo Lenkerhalter Ø 31.8 / 35mm
Available for SEC110D/ 150D | Verfügbar für SEC110D/ 150D
Model No. PHBU31850
Includes | Inhalt:
1 x Handlebar bracket / mount | 1x Lenkerhalter
1 x M4 12mm bolt | 1 x M4 12mm Schraube
1 x M4 nut | 1 x M4 Mutter
1 x M5 20mm bolt | 1 x M5 20mm Schraube
1 x M5 DIN 577 nut | 1 x M5 DIN 577 Mutter
2 x 0.5mm pad | 2 x 0.5mm Pad / 2 x 2.5mm pad | 2 x 2.5mm Pad
Mount on stem | Am Vorbau
Available for SEC110U/ 150U, remark for OEM
| Verfügbar für SEC110U/ 150U, hinweis für OEM
Optional accessories, depending on drive system and mounting position.
| Optionales Zubehör, je nach Antriebssystem und Halterposition.
Front fender adapter | Schutzblech-Adapter
Model no. AP3
1 x Front fender adapter | 1 x Schutzblech-Adapter
1 x M5 20mm bolt | 1 x M5 20mm Schraube
1 x M5 8 mm bolt | 1 x M5 8mm Schraube
2 x M5 4mm nut | 2 x M5 4mm Mutter
GoPro style mount for BOSCH Intuvia (BUI251/ BUI255) &
Nyon (BUI275) display holder | Halter für BOSCH Intuvia
(BUI251/ BUI255) & Nyon (BUI275)
Model no. GO-BO1
1 x Mount for Bosch | 1 x Halter für Bosch
1 x M5 20mm bolt | 1 x M5 20mm Schraube
1 x M5 4mm nut | 1 x M5 4mm Mutter
Fork mount for SR Suntour NEX-E, NEX, CR8
| Halter für SR Suntour NEX-E, NEX, CR8
Model no. STU-1
Fork mount for SR Suntour NCX-E
| Halter für SR Suntour NCX-E
Model no. STU-2
Fork m ount for SR Suntour SF20-NEX-E25
| Halter für SR Suntour SF20-NEX-E25
Model no. STU-4
1 x Mount for Suntour | 1x Halter für Suntour
1 x M5 20mm bolt | 1 x M5 20mm Schraube
1 x M5 4mm nut | 1 x M5 4mm Mutter
Fork mount for SR Suntour MOBIE 34/45/25/A32, XCR32, XCM32
| Halter für SR Suntour MOBIE 34/45/25/A32, XCR32, XCM32
Model no. STU-3
1 x Mount for Suntour | 1x Halter für Suntour
1 x M5 20mm bolt | 1 x M5 20mm Schraube
1 x M5 4mm nut | 1 x M5 4mm Mutter
1 x M5 10mm bolt | 1 x M5 10mm Schraube
1 x M5 Washer | 1 x M5 Beilagscheibe
Fork mount for FOX AWL
| Halter für FOX AWL
Model no. Nr. STU-5
1 x Mount for FOX AWL | 1x Halter für FOX AWL
1 x M5 20mm bolt | 1 x M5 20mm Schraube
1 x M5 4mm nut | 1 x M5 4mm Mutter
2 x M5 10mm bolt | 2 x M5 10mm Schraube
K-reflector+ adapter (w/machine screw)
| K-Reflektor mit Halterung
Model no. RFD
1 x Reflector | 1 x Reflektor
1 x Reflector adapter | 1 x Reflektor Halterung
1 x M3 6mm Philips bolt
| 1 x M3 6mm Kreuz-schlitzschraube
K-reflector (front) | K-Reflektor vorne
Model no. RF1
1 x Reflector | 1 x Reflektor
M4 12mm bolt | M4 12mm Schraube
*Max. 3 Nm
Spacer M4 Washer | M4 Beilagscheibe
| Abstandshalter
2.5mm 0.5mm
→ ø31.8 → ø35
M5 20 mm bolt
| M5 20 mm Schraube
* Max. 4 Nm
M5 DIN 577 nut
| M5 DIN 577 Mutter
Spacer
| Abstandshalter
Bolt for stem (Not included)
| Schraube für Vorbau ( nicht im Lieferumfang )
The stem is not included in the package.
Model No. RFD Please check the compatibility of the stem.
| Der Vorbau ist nicht im Lieferumfang.
*Max. 2 Nm
Bitte überprüfen Sie die Komptabilität des Vorbaus.
M4 nut | M4 Mutter
Pads
Spacer Reflector RF1
OR
| Abstandshalter | Reflektor RF1
M4 12 mm bolt
| M4 12 mm Schraube
* Max. 2 Nm
Pads
M4 nut
| M4 Mutter
