- Page 1 LED 真空前维护工具说明书 LED vacuum front maintenance tool instruction...
- Page 2 产品优势 Product advantage 1、体积小，重量轻，方便携带； Small size, light weight, easy to carry 2、绝佳人体工学设计，使用更方便； Excellent ergonomic design for easier use 3、真空度阀门设计，适用于更多型号； Vacuum valve design for more models 4、独特风道设计，散热更好，延长马达寿命； Unique air duct design for better heat dissipation and longer motor life 5、独特限位设计，防止 PCB 翘曲掉灯； Unique limit design prevents PCB warp and light falling off 6、独特防静电设计，保护模组安全；...
- Page 3 工具参数 Tool parameter 充电器充电电压：100-240V Charger charging voltage: 100-240V 充电器输出电压：25.2V Charger output voltage: 25.2V 锂电池能量：42Wh Lithium battery energy:42Wh 最大持续充电电流：25.2V 1A Maximum continuous charging current: 25.2V 1A 持续放电时长：18MIN（本数据为实验室数据，根据使用环境变化会有 所波动） Continuous discharge duration: 18MIN(This data is laboratory data, change according to the use environment, data will fluctuate) 待机功耗：10uA Standby power consumption: 10uA 工作环境：-20-45℃...
- Page 4 工具规格及适用显示屏型号 Tool description and applicable display model 产品净重：0.9KG Product net weight: 0.9kg 长宽高：200*150*150MM L*W*H: 200*150*150MM 吸盘尺寸：200x150MM Suction cup size: 200*150MM 适用于模组尺寸：户内外全系列 LED 显示屏模组 Applicable module size: all indoor serious led display module...

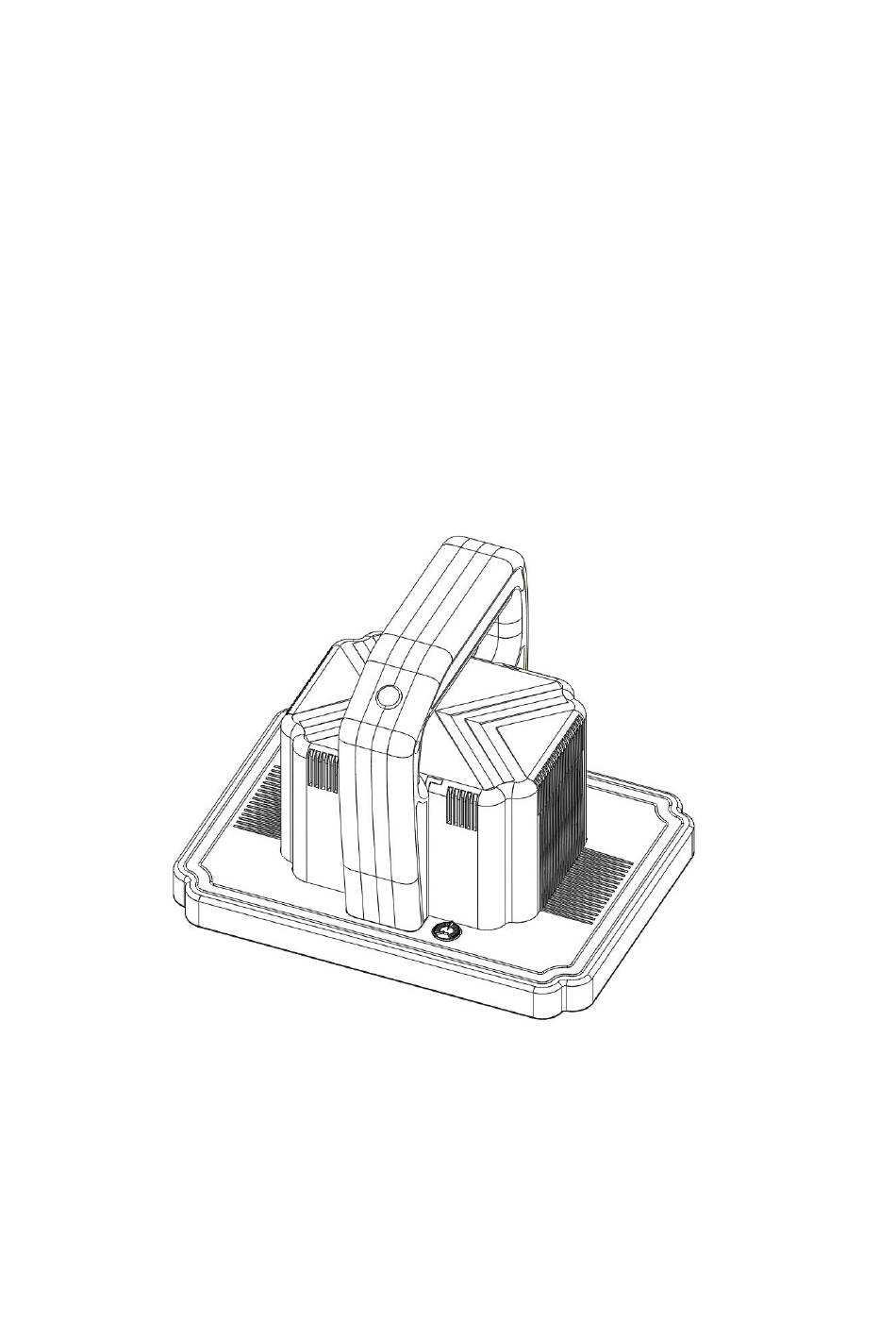

- Page 5 产品示意图 Product schematic 1 手柄 Handle 2 设备舱 Equipment compartment 3 吸盘 Suction cup 4 密封硅胶圈 Sealed silicone ring 5 总开关 Main switch 6 电量指示灯 Battery indicator 7 触控开关 Touch switch 8 真空度调节阀 Vacuum degree regulating valve 9 充电口 charging port 10 可拆卸电池盖...
- Page 6 使用操作说明书 Use operating instruction 打开总开关， 手持工具手柄， 然后将吸盘对准模组中心位置， 轻触触控开关启动， 轻轻将模组脱出，另一只手将模组拿稳后，轻触触控开关关闭马达，然后关闭总 开关即可。 （注：马达默认低档位，按压 1.5 秒启动高档位；打开总开关后，电 量指示灯绿色为满电状态，黄色为 25%-75%，低于 25%为红色） 本工具设计有真空度调节功能， 根据所要维护的模组的点间距不同，可以通过拨 动真空度调节阀， 根据阀门设计的泄气孔大小来控制真空度大小，从而不会因为 吸力过大，对小间距模组造成不必要的伤害。 注：若长时间不用，请充满电后储存，并且定期充电，保持电池满电状态。 Open the main switch, hand the tool handle, and then put the suction cup at the center of the module, tap the touch switch button, gently pull the module out smoothly, the other hand holds the module steady, touch the touch switch button to turn off the motor, then turn off the main switch.
-
Page 7: Charging Instruction
small pitch modules although the suction power is strong. Remark: if no need use the tool for a long time, please charge before storage, and charging regularly, keep the battery full power state. 充电说明： Charging instruction: 将充电器插入插座，DC 端插入充电座，打开总开关，通过电量指示灯查看充电 状态，待充满电后，关闭总开关，拔掉充电器即可；为了便于应急使用，本工具 支持边充边放，不过此功能对电池会有寿命影响，建议仅在应急状态下使用。 Plug the charger into the socket, DC end insert into the charging stand, open the main switch, check the charge status through the battery indicator, after being fully charged, turn off the main switch, pull out the... - Page 8 保修政策 Warranty Policy 正常使用，整机质保一年。 1、未使用标配充电器、吸入杂物、淋雨泡水、高空跌摔、私自拆解工具等人 为损坏不在保修范围内。 2、因充电电压不稳定造成的工具烧毁，不在保修范围内。 3、因充电环境变化和使用频率的不同，电池寿命会存在合理损耗，正常的 电池寿命损耗不在保修范围内。 4、吸盘内有产品二维码身份标签及防撕镭射标签，两个标签一旦损坏，产 品将不再保修。 Normal use, the whole machine is guaranteed for one year 1. No warranty of man-made damage like not using the standard charger, inhalation of debris, raining, fall from height, private dis-assembly tool and so on.
-
Page 9: Package Description
装箱配置表 Package description 装箱配置明细 数 量 规 格 检 验 Package detail Quantity Description Inspect 工具主机 1 台 350W 双档位 Tool main engine One set 350W double gears 充电器 输入 100-240V 输出 25.2V-1.0A Charger One pcs Input100-240V,output25.2V-1.0A 背包 黑色加肩带 backpack One pcs Black shoulder strap 说明书... - Page 10 包装方式 Packing way 出货方式 包装方式 单件数量 纸箱尺寸 单箱毛重 Shipping way Packing way Pcs/Ctn Carton size G.W/Ctn 单台出货 纸箱+珍珠棉 1x1P 27*21.5*21CM（长宽高 single set shipping Carton+pearl 1*1pcs 27*21.5*21CM (L.W.H) 1.55KG cotton 整箱出货 纸箱+珍珠棉 1x8P 55.5*44.5*45CM （长宽高） Full carton Carton+pearl 1*8pcs 55.5*44.5*45CM (L.W.H) 13.8KG shipping cotton...
