SHOWIN S45 RADIO
MANUALE DI ISTRUZIONI PER L'USO
ISTRUCTION MANUAL

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SHOWIN S45 RADIO Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Comunello SHOWIN S45 RADIO Series

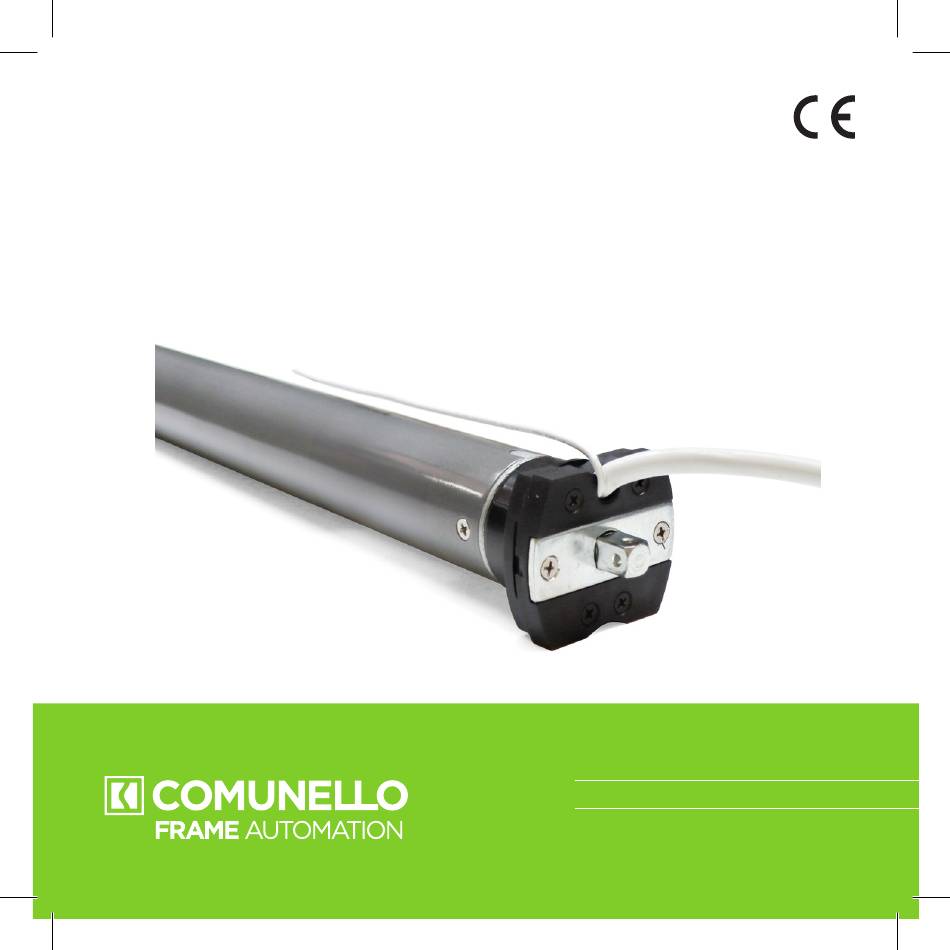

  • Page 1 SHOWIN S45 RADIO MANUALE DI ISTRUZIONI PER L’USO ISTRUCTION MANUAL...

  • Page 2: Informazioni Generali

    1. INFORMAZIONI GENERALI 1.1 Introduzione al presente manuale Leggere attentamente e rispettare le istruzioni riportate nel manuale. Conservare il presente manuale per l’utilizzo e la manutenzione futuri. Prestare attenzione alla configurazione dei dip-switch, ai dati relativi alle prestazioni (vedi “Dati tecnici”) e alle istruzioni d’installazione. L’utilizzo improprio o il funzionamento/montaggio non corretti possono danneggiare il sistema nonché...
  • Page 3 sorveglianza o di istruzioni riguardanti l’uso dell’apparecchio. I bambini devono essere sorvegliati per sincerarsi che non giochino con l’apparecchio. L’attuatore tubolare SHOWIN RADIO è destinato solo ed esclusivamente all’uso per il quale è stato concepito ed il costruttore non può essere ritenuto responsabile per danni dovuti ad un uso improprio. L’attuatore è...
  • Page 4 2.2 Verifica campo di ricezione * La distanza di ricezione effettiva può variare a seconda dell’ambiente. Tapparella Tapparella motorizzata motorizzata L1 spazio aperto L2 tra pareti Frequenza 230V/50Hz 200m *35m 433.92MHz...

  • Page 5: Dati Tecnici

    3. DATI TECNICI Il marchio CE è individuabile tramite apposita targhetta adesiva applicata esternamente al prodotto, in cui sono indicati alcuni dei dati presenti nella tabella a seguire: Articolo S45 20N RADIO S45 30N RADIO S45 40N RADIO S45 50N RADIO MS45RM20H0B00A MS45RM30H0B00A MS45RM40H0B00A...
  • Page 6 4. ATTUATORE 4.1 Contenuto confezione Lo SHOWIN RADIO è un attuatore per tende, persiane e tapparelle imballato singolarmente in scatola di cartone. Ogni confezione contiene: -attuatore elettrico 230 Vac 50 Hz; - Puleggia/corona per tubo ottagonale da Ø60; - Coppiglia; - Radiocomando monocanale (supporto a muro e pile incluse); - Manuale d’uso e installazione. 4.2 Alimentazione elettrica e pulsante passo-passo L’attuatore tubolare SHOWIN RADIO è...
  • Page 7 FUNZIONALITÀ PULSANTE PER COMANDO MANUALE TIPO PASSO-PASSO Movimento del motore: UP, stop, DOWN, stop, in modo ciclico ad ogni pressione del pulsante. Premendo il pulsante una Premendo il pulsante una Premendo il pulsante una Premendo il pulsante una volta la serranda si alza volta la serranda si ferma volta la serranda si abbassa volta la serranda si ferma...

  • Page 8: Installazione

    Durante l'installazione, il cavo deve essere posizionato come in figura per evitare infiltrazioni d'acqua 5. INSTALLAZIONE Attenzione a non forare il motore durante l’installazione ed evitare che le viti possano strusciare sul tubolare creando attriti. Corona...
  • Page 9 5.1 Installazione dell’adattatore Usare rivetti o viti per fissare l'adattatore 5.2 Installazione delle staffe • Le staffe non sono in dotazione con il motore. • Posizionare le staffe alla stessa altezza.
  • Page 10 6. APPRENDIMENTO DEL CODICE ALLA PRIMA ACCENSIONE Per restare nella modalità di programmazione, il tempo tra ogni operazione deve essere inferiore ai 4 secondi. Predisporre il radiocomando alla programmazione togliendo lo sportellino retrostante per accedere al tasto di programmazione P. 1.
  • Page 11 8. ELIMINAZIONE DEL RADIO COMANDO ATTUALMENTE IN FUNZIONE  1 2 3 4 5 ×1  ×7 1.Premere il pulsante sul 3. Premere una volta il 4. il motore farà brevi 5.L’attuatore in funzione non può essere più retro del radio comando pulsante Su sul radio movimenti avanti e controllato con il radio comando...
  • Page 12 10. INVERSIONE DEL VERSO DI ROTAZIONE Dopo aver memorizzato il radiocomando è possibile, in qualsiasi momento, invertire il senso di rotazione del motore in base alle esigenze d’installazione. 1. La posizione dei finecorsa (se precedentemente programmati) non variano con l’inversione del senso di rotazione del motore.

  • Page 13: Cambio Modalità

    12. CAMBIO MODALITÀ Per cambiare il modo di funzionamento da impulsi a passo passo (movimento continuo fino al fine corsa ) operare come segue:  1 2 3 4 5     Premere il pulsante “P” per Premere la freccia su del Il motore effettuerà...

  • Page 14: Garanzia

    È esclusa l’applicazione della disciplina dettata dagli articoli 1490-1495 del Codice Civile. c) FRATELLI COMUNELLO SPA garantisce il funzionamento dei Prodotti nei limiti indicati al superiore punto sub a). Salvo diverso accordo, la validità della Garanzia Convenzionale è di 36 (trentasei) mesi dalla data di produzione, rilevabile sui Prodotti.

  • Page 15: Dichiarazione Di Conformità Ce

    14. DICHIARAZIONE DI CONFORMITÀ CE Fratelli Comunello S.p.A. dichiara che i prodotti Showin Radio sono conformi ai requisiti delle Direttive europee in particolare alla direttiva RED 2014/53/EU. Il testo completo della dichiarazione di conformità e disponibile al link: https://www.comunello.com/media/products/frameautomation/tapparelle_e_tende/showin_s45_radio/files/ comunello-frameautomation-showin_s45_radio-02-certificazione_ce.pdf...

  • Page 16: General Information

    1. GENERAL INFORMATION 1.1 Introduction to this manual Carefully read and follow the instructions in the manual. Keep this manual for future use and maintenance. Pay attention to the configuration of the dip-switches, the performance data (see "Technical data") and the installation instructions. Improper use or incorrect operation/assembly may damage the system as well as objects and/or persons.
  • Page 17 tubular actuator is intended solely and exclusively for the use for which it was designed and the manufacturer cannot be held liable for damage due to improper use. The actuator is intended exclusively for indoor installation (protection degree IP 44) to open and close roller shutters, external blinds, blackout blinds, filter blinds and mosquito screens. Any other use is not recommended unless previously approved by the manufacturer.
  • Page 18 2.2 Receive field check * The actual receiving distance may vary depending on the environment. Motorised roller Motorised roller shutter shutter L1 open space L2 between walls Frequency 230V/50Hz 200 m *35m 433.92 MHz...

  • Page 19: Technical Data

    3. TECHNICAL DATA The CE marking can be identified by means of a dedicated adhesive plate applied externally to the product which indicates some of the data in the table below: Item S45 20N RADIO S45 30N RADIO S45 40N RADIO S45 50N RADIO MS45RM20H0B00A MS45RM30H0B00A...
  • Page 20 4. ACTUATOR 4.1 Package Contents The SHOWIN RADIO is an actuator for blinds, shutters and roller shutters individually packed in a cardboard box. Each package contains: -230 Vac 50 Hz electric actuator; - Pulley/crown for Ø60 octagonal tube; - Cotter; - Single- channel radio control (wall mount and batteries included);...
  • Page 21 Motor movement: UP, stop, DOWN, stop, cyclically with each press of the button. Pressing the push-button Pressing the push-button Pressing the push-button Pressing the push-button once the damper rises once the damper stops once the damper is lowered once the damper stops 4.3 Motor functions Electronic limit switch Limit switch adjustment screws...

  • Page 22: Installation

    5. INSTALLATION Be careful not to puncture the motor during installation and prevent the screws from rubbing on the tubular, creating friction. During installation, the cable must be positioned as shown in the figure to avoid water seepage 5.1 Adapter installation Crown...
  • Page 23 5.2 Brackets installation • The brackets are not supplied with the engine. • Place the brackets at the same height. Use rivets or screws to secure the adapter...
  • Page 24 6. CODE LEARNING AT THE FIRST POWER To remain in the programming mode, the time between each operation must be less than 4 seconds. Prepare the radio control for programming by removing the rear door to access the programming key P. 1.
  • Page 25 8. REMOVAL OF THE RADIO CONTROL CURRENTLY IN OPERATION  1 2 3 4 5 ×1  ×7 1.Press the push button 3. Press the Up push- 4. the motor will make 5.The actuator in operation can no longer be on the back of the radio button on the radio short back and forth...
  • Page 26 10. INVERSION OF THE DIRECTION OF ROTATION After storing the radio control, it is possible, at any time, to reverse the direction of rotation of the motor according to the installation needs. 1. The position of the limit switches (if previously programmed) do not vary with the reversal of the direction of rotation of the motor.
  • Page 27 12. CHANGE OF MODE To change the operating mode from pulse to step by step (continuous movement up to the end of the switch), proceed as follows:  1 2 3 4 5     Press the “P” button 4 times Press the up arrow on the The motor will make a short The operating mode switches from...

  • Page 28: Warranty

    Action must be taken within the statutory limitation period of 6 (six) months from the date of discovery. The parts of the Product for which a claim is made under the Standard Warranty must be sent by the Client to FRATELLI COMUNELLO SPA, Via Cassola 64, 36027 Rosà...

  • Page 29: Ec Declaration Of Conformity

    14. EC DECLARATION OF CONFORMITY Fratelli Comunello S.p.A. declares that Showin Radio products comply with the requirements of the European Directives, in particular with directive RED 2014/53/EU. The complete test of the declaration of conformity is available at the link: https://www.comunello.com/media/products/frameautomation/tapparelle_e_tende/showin_s45_radio/files/...
  • Page 30 Notes...
  • Page 31 Notes...
  • Page 32 L I F E M A D E E A S Y FRATELLI COMUNELLO S.P.A. AUTOMATION DIVISION Via Cassola, 64 - C.P. 79 36027 Rosà, Vicenza, Italy Tel. +39 0424 585111 Fax +39 0424 533417 info@comunello.it www.comunello.com...
